Waarom zijn >5 port RJ45 gigabit switches zo "lang"?

[jeroen3]

Ik ben op zoek naar een klein formaat RJ45 switch, niets spannends, gigabit is goed, klein is vooral belangrijk.

Maar het valt mij op dat switches tussen 5 en 10 poorten eigenlijk allemaal de poort naast elkaar hebben.
Dit maakt ze erg langwerpig. Plus dat dan de voeding plug helemaal alleen aan de andere lange zijde zit. Waarom zit die niet ook gewoon aan de kant van de poorten?

Bestaat er niet zo'n klein volume switch?

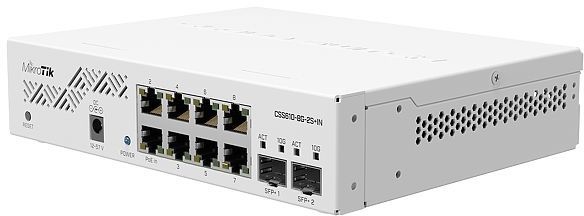

In principe zoek ik dus iets als dit:

(uitvoering: MikroTik Cloud Smart Switch 610-8G-2S+IN)

Maar dan zonder de SFP en ventilator. Eigenlijk gewoon twee van die standaard GS105's op elkaar.
Zoiets lijkt niet echt te bestaan, behalve in hele dure industrial din-rail units. Waarom?

Zijn deze chipsets er niet? Lukt dit qua thermals niet? Of is dit gewoon een gek idee van mij?

[HUW]

Kun je er dan niet gewoon 2 op elkaar plaatsen?

[FredvZ]

jeroen3 schreef op maandag 30 september 2024 @ 20:42:
Maar dan zonder de SFP en ventilator. Eigenlijk gewoon twee van die standaard GS105's op elkaar.
Zoiets lijkt niet echt te bestaan, behalve in hele dure industrial din-rail units. Waarom?

Zijn deze chipsets er niet? Lukt dit qua thermals niet? Of is dit gewoon een gek idee van mij?

8 poortjes naast elkaar is goedkoper om te produceren dan 2x4 poortjes boven elkaar.

[pagani]

Elk product vereist een business case, wat zou een reden kunnen zijn om extra kosten in het productieproces te maken om twee rails boven elkaar te hebben? Dit lijkt me voor dergelijke consumer grade switches irrelevant, pas als je 1u formaat switches hebt wordt het van belang om ze op meerdere niveaus te hebben.

[jeroen3]

@HUW Ja dat heb ik nu... met twee adapters.

@FredvZ Ik denk niet dat de connector daar echt de prijs opdrijft, Blijft ~20 cent per plug: https://www.lcsc.com/prod...-059C-2-2-3_C5296840.html
Mogelijk dat er geen makkelijke chipset is voor 8?

Dit is een voorbeeld van zo'n industrial unit. (vaak geen igmp snooping)
https://www.amazon.nl/EXS...net-switch/dp/B0C36S1J2J/

Dit is een voorbeeld van de allekleinste die ik kon vinden, en die is ook nog eens PoE
https://www.amazon.nl/Gig...Aangedreven/dp/B0CRB47VH7

[FredvZ]

jeroen3 schreef op maandag 30 september 2024 @ 20:59:
@FredvZ Ik denk niet dat de connector daar echt de prijs opdrijft, Blijft ~20 cent per plug: https://www.lcsc.com/prod...-059C-2-2-3_C5296840.html
Mogelijk dat er geen makkelijke chipset is voor 8?

Voor de chips maakt het niet of de poortjes naast elkaar of boven elkaar zitten.

Voor het maken van de PCB's en het gieten van de behuizing maakt het wel uit. Boven elkaar is complexer en dus duurder. In absolute zin zijn de verschillen in kosten idd niet erg groot, maar als je tienduizenden switches produceert gaat het opeens wel meetellen.

[-Paul-]

jeroen3 schreef op maandag 30 september 2024 @ 20:42:
Zoiets lijkt niet echt te bestaan, behalve in hele dure industrial din-rail units.

jeroen3 schreef op maandag 30 september 2024 @ 20:59:
Dit is een voorbeeld van zo'n industrial unit. (vaak geen igmp snooping)
https://www.amazon.nl/EXS...net-switch/dp/B0C36S1J2J/

Vind je €91,61 te duur dan? Wat is je budget?

[Frogmen]

@-Paul- Het is niet duur voor een industriele switch ten opzichte van een SOHO die je € 15 koopt wel

[jeroen3]

@-Paul- het is geen onacceptabele prijs. Omdat het een switch voor thuis betreft is een igmp snooping eigenlijk wel gewenste, plus dat je bij deze switch ook nog een voeding moet kopen.

[Ben(V)]

https://www.action.com/nl...k-desktop-switch-ls1005g/

Koop er twee en zet ze op elkaar (doen ook igmp snooping).

[ Voor 10% gewijzigd door Ben(V) op 01-10-2024 09:38 ]

[deepbass909]

Ik vind dit toch niet echt lang:


en idem voor dit:


Vergeet niet dat er in de switch ook ruimte nodig is om alle poorten aan te kunnen sluiten:


Als je poorten gaat stapelen, moet je nog steeds dezelfde componenten intern kwijt. Uitdaging daarbij is dat die zwarte blokjes (isolatie spoelen) zo dicht mogelijk op de poort moeten zitten. Grotere switches, met gestapelde poorten, hebben dubbel uitgevoerde versies, die duurder zijn.

Combineer dat, dan een lage, platte swich over het algemeen makkelijker te plaatsen is, en je hebt je antwoord.

[Question Mark]

jeroen3 schreef op maandag 30 september 2024 @ 20:42:
Maar het valt mij op dat switches tussen 5 en 10 poorten eigenlijk allemaal de poort naast elkaar hebben.
Dit maakt ze erg langwerpig.

Ik ben benieuwd waarom dit een probleem is? Ik heb een aantal 8-poort switches thuis staan, en ik ben nog nooit tegen plaatsingsproblemen of iets dergelijks aangelopen...

[jeroen3]

@Question Mark in het tv meubel is niet zoveel plek

[ChaserBoZ_]

jeroen3 schreef op woensdag 2 oktober 2024 @ 08:52:
@Question Mark in het tv meubel is niet zoveel plek

Ah, wellicht niet ín plaatsen dan

Ik heb mijn 8 poort switch verticaal achter aan het kastje hangen, netwerkkabels gaan het kastje in door een doorvoer gat.

[jeroen3]

@ChaserBoZ_ een netgear 308 past er inderdaad precies achter de BESTÅ. Dat is helemaal niet zo'n slecht idee.
