Supermicro X9SCM-F PCIe problemen

[Timonator]

Beste,

Ik ben begonnen met een opnSense machine. Hiervoor een SuperMicro X9SCM-F gekocht op tweakers, met een Xeon E3-1270 en 32GB geheugen.
Het moederbord heeft 4 PCIe slots, waarvan 2x PCIe 2.0 x8 en 2x PCIe3.0 x4 (in een slot van
De Bios is geupdate naar 2.3a (laatste)

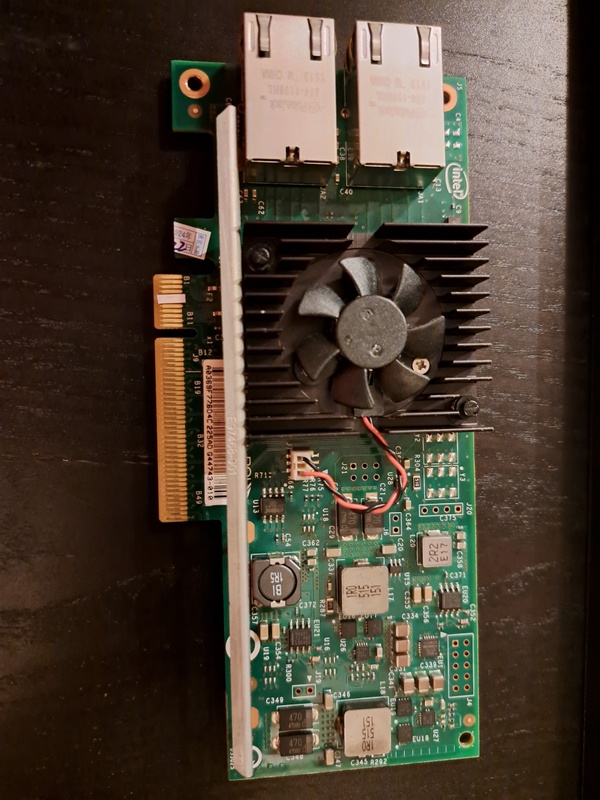

Nu wil ik graag een intel X540-T2 NIC installeren (connector voor 8 lanes), maar dit wil niet lukken. De kaart powered (fan draait), maar systeem blijft op zwart scherm met een '-' in de linkerbovenhoek. Ik kom zelfs de bios niet in. Als ik de kaart eruit haal dan dan start het systeem probleemloos.

Ik had ook al gekeken naar de PCI Slot SMB Enable jumpers, maar deze staan op disabled.

Voor zover ik weet zijn PCIe kaarten/slots backwards/forwards compatible, met eventueel beperking in bandbreedte.

De NIC werkt wel in mijn desktop met W11.

Heeft er iemand een idee in welke hoek ik verder moet gaan zoeken?

[nelizmastr]

Doet hij dit in alle PCIe sloten of alleen bepaalde?

PCIe 3.0 werkt trouwens alleen met een v2/Ivy Bridge Xeon, v0 doet max 2.0, maar dat terzijde

[ Voor 6% gewijzigd door nelizmastr op 17-09-2024 07:48 ]

[Timonator]

Hij doet moeilijk op alle PCIe poorten. Ik heb vooral geprobeerd op de PCIe 2.0 8 lane poorten
500*8 = 4GB/s, dat zou normaal gesproken genoeg moeten zijn om 10Gbit te ondersteunen. Het scenario dat beide poorten up/down belast worden, zal in de praktijk toch niet voorkomen.

De datasheet van intel zegt dat de kaart PCIe2.1 5GT/s heeft, maar zover ik kan vinden lijkt het dat alle PCIe standaarden compatible horen te zijn.

Als ik op wikipedia kijk dan zie ik dat de E3-1270 DMI2.0 interface heeft ipv, PCIe. Echter nog geen idee wat dat precies inhoudt.

[Dark]

Zou het kunnen zijn dat de CPU slechts PCIe 2.0 ondersteund en de kaart PCIe 2.1 nodig heeft?

[TheGhostInc]

Timonator schreef op maandag 16 september 2024 @ 16:16:
De NIC werkt wel in mijn desktop met W11.

Heeft er iemand een idee in welke hoek ik verder moet gaan zoeken?

Heb je op je W11 machine de officiële Intel drivers geïnstalleerd?
Ik zou gaan kijken naar de firmware van je NIC.
De Intel drivers schijnen die firmware te updaten.

Het spel tussen je BIOS en de NIC is best complex, omdat je moederbord niet eens meer bij de POST komt lijkt het ergens daar mis te gaan.
Een probleem op PCIE niveau lijkt me minder logisch, dan zou ik verwachten dat de NIC gewoon niet gezien wordt. Zeker omdat je verschillende slots hebt geprobeerd.

[Timonator]

Ik heb de laatste intel drivers geinstalleerd, volgens mij 29.3 (voor windows 10). Ik geloof niet dat hier een firmware update bijzat, ten minste niet zichtbaar. Ik weet wel dat er voor HP en Dell branded X540-T2, andere firmwares bestaan, maar volgens mij was dit geen ding voor de intel NICs.

[Master_duck]

lijkt er op dat je combinatie NIC en MB niet werkt. hier een draadje op een andre site:

https://www.truenas.com/c...ard-prevents-boot.101802/

Een oplossing kan zijn is afplakken van de SM contacten op je NIC. maar dat is niet aan te raden.

ook spelen met welke PCIe poort wel werkt met je kaart kan een oplossing zijn. en de SMbus instellingen

[Timonator]

Ik heb geprobeerd de SM pins af te plakken, maar had hier ook geen succes mee in verschillende slots.


Ik had ook nog geprobeerd om de PCIe te forceren naar gen2, maar dit lijkt ook niks te verbeteren.
Heb wat fotos van het bios menu gemaakt, misschien zien jullie hier nog zaken in die ik kan proberen. In het weekend krijg ik andere x540-t2 Nics binnen, misschien dat die meer succes hebben.

[Timonator]

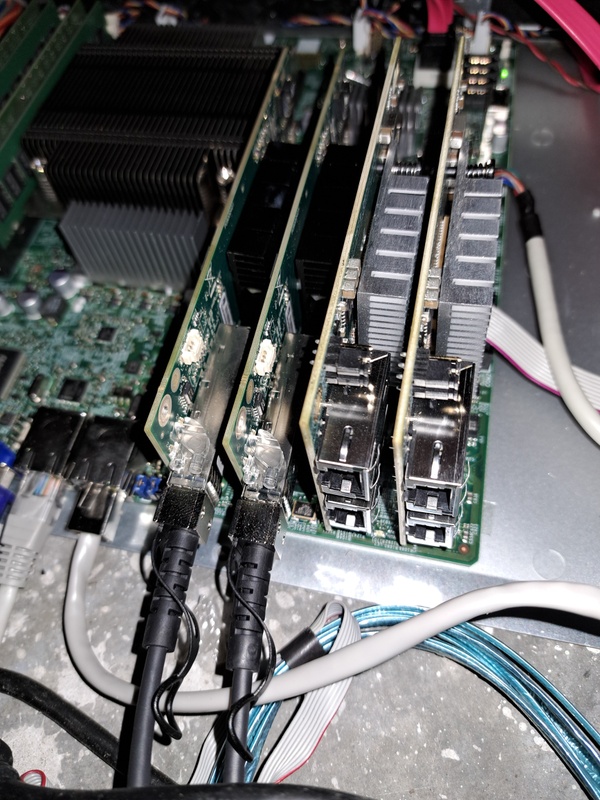

Toch even een update. Ik heb andere NICs geïnstalleerd en deze werken.


2x mellanox sfp+ en 2x inspur Intel x540-T2

De cpu ondersteund echter 20PCIe lanes. Zelfs de zwaarste CPU in de serie, het moederbord ondersteund 8+8+4+4 lanes. Hoe wordt dit gedistribueerd? Worden de lanes van boven naar onder gedistribueerd? Dus de laatste kaart krijgt maar 4 lanes ipv 8? Of krijgen de kaarten lanes waar nodig?

[spone]

Het block diagram op pagina 19 van de handleiding geeft daar antwoord op: een van de slots komt van je chipset.
