Weerstand doorgebrand Tesla wall connector

[gebruikershaes]

Ik heb een defecte gen3 Tesla wall connector gekocht om het te proberen te repareren en wat nieuws te leren.

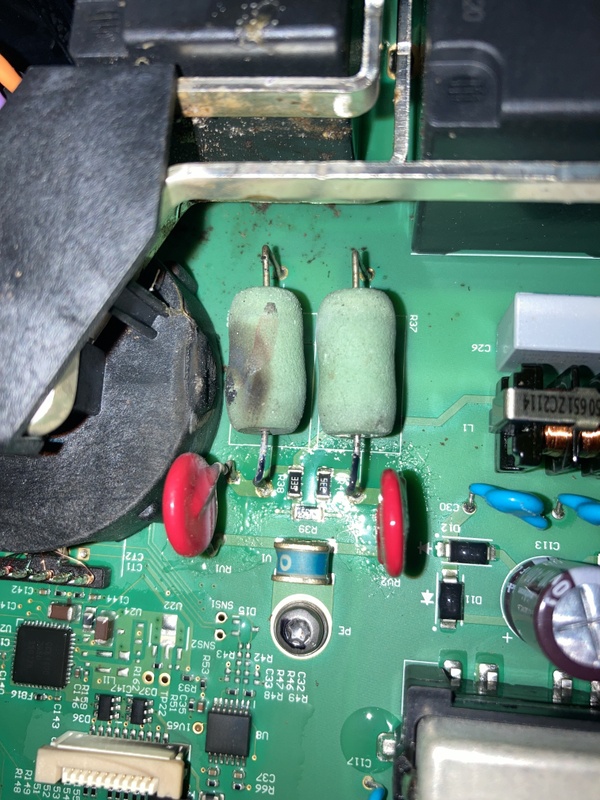

Heb de wall connector opengeschtoefd en ik zag meteen dat 1 van de weerstanden was doorgebrand.


Ik kon helaas niet zien welk type het is dus heb de volgende afbeelding gevonden:

Daarop is te zien 50r 5% 5w 6s

Vervolgens heb ik met een multimeter de weerstanden doorgemeten en kreeg op 200 ohm tot 2000k ohm op beide weerstanden geen meting. Ik vermoed dus dat ze beide kapot zijn?

1. Hoe groot is de kans dat ze beide zijn doorgebrand?
2. Is dit een goed weerstandje om de kapotte mee te vervangen?
https://nl.farnell.com/oh...-axial-ceramic/dp/2145839
3. Is er nog iets waar ik rekening mee moet houden?

[SniperGuy]

Componenten altijd vervangen met componenten met dezelfde of betere specs.
Door alleen maar te kijken naar het plaatje kan ik zo al zien dat je 'weerstandJE' niet de goede is.
Je moet geen weerstandje, maar een flinke weestand hebben. Het draait niet alleen om het aantal Ohms...

[popie]

De vraag is waarom de weerstand eruit gebrand is ook, kan best zijn dat er nog ergens een sluiting zit ergens waarom de weerstanden eruit liggen.

[gebruikershaes]

SniperGuy schreef op woensdag 11 september 2024 @ 09:14:
Componenten altijd vervangen met componenten met dezelfde of betere specs.
Door alleen maar te kijken naar het plaatje kan ik zo al zien dat je 'weerstandJE' niet de goede is.
Je moet geen weerstandje, maar een flinke weestand hebben. Het draait niet alleen om het aantal Ohms...

Zou je eens wat meer uitleg kunnen geven?
Beide zijn 50 ohm 5w met 5% tolerantie.
Waar moet ik nog meer op letten? En waarom is het gekozen weerstand niet goed?

[gebruikershaes]

popie schreef op woensdag 11 september 2024 @ 09:17:
De vraag is waarom de weerstand eruit gebrand is ook, kan best zijn dat er nog ergens een sluiting zit ergens waarom de weerstanden eruit liggen.

Dat kan. Maar wat ik heb begrepen kan het meerdere oorzaken hebben. Ook zag ik wat beestjes die naar binnen waren gekropen dus wellicht heeft een van de beestjes een kortsluiting veroorzaakt?
Er zit een drain hole onderin waar ze door naar binnen kunnen. De elektrische componenten zijn in principe sealed dus hoe ze daar binnen zijn gekomen is voor mij een raadsel.

[dragonhaertt]

Weerstanden zijn zo'n beetje de laatste componenten die uit zichzelf doorbranden.
De kans is dus erg groot dat je kijkt naar een gevolg en niet een oorzaak van het probleem.

Als je de weerstand vervangt is het waarschijnlijk dat deze onmiddellijk wéér doorbranden.

Weerstanden in circuit doormeten kan meestal niet. Je zal ze moeten loshalen om te controleren wat de waarde is én een betere multimeter kopen. "Geen meeting" bestaat niet, je hebt sowieso een meting maar die kan buiten het bereik vallen.
Het is handig om te weten of dit onder of boven het bereik ligt.

All in all weet ik niet of het verstandig is om aan power electronica te knutselen als leerprojectje. Hier gaan gevaarlijk grote stromen lopen, bij verkeerd gebruik kan dit makkelijk leiden tot brand of erger.

[gebruikershaes]

dragonhaertt schreef op woensdag 11 september 2024 @ 09:27:
Weerstanden zijn zo'n beetje de laatste componenten die uit zichzelf doorbranden.
De kans is dus erg groot dat je kijkt naar een gevolg en niet een oorzaak van het probleem.

Als je de weerstand vervangt is het waarschijnlijk dat deze onmiddellijk wéér doorbranden.

Weerstanden in circuit doormeten kan meestal niet. Je zal ze moeten loshalen om te controleren wat de waarde is én een betere multimeter kopen. "Geen meeting" bestaat niet, je hebt sowieso een meting maar die kan buiten het bereik vallen.
Het is handig om te weten of dit onder of boven het bereik ligt.

All in all weet ik niet of het verstandig is om aan power electronica te knutselen als leerprojectje. Hier gaan gevaarlijk grote stromen lopen, bij verkeerd gebruik kan dit makkelijk leiden tot brand of erger.

Thanks voor je bericht. Ik ben me bewust van de gevaren en de mogelijkheid dat die meteen weer doorbrandt. De paal komt uit een huis met een zeer oude installatie dus de kans is groot dat de reden van doorbranden een externe factor betreft. Ik moet nu alleen weten met welke weerstand ik het kan vervangen.

[MrSenne]

Ik ken hier verder niets van, maar is het niet eerder deze weerstand?

https://nl.rs-online.com/...gh-hole-resistors/6831009

[ Voor 19% gewijzigd door MrSenne op 11-09-2024 13:31 ]

[TBTL]

popie schreef op woensdag 11 september 2024 @ 09:17:
De vraag is waarom de weerstand eruit gebrand is ook, kan best zijn dat er nog ergens een sluiting zit ergens waarom de weerstanden eruit liggen.

Deze weerstanden bevinden zich vlakbij de twee relais. Zijn de spoelweerstanden hiervan nog correct, namelijk 36 ohm?

[gebruikershaes]

TBTL schreef op woensdag 11 september 2024 @ 13:56:
[...]

Deze weerstanden bevinden zich vlakbij de twee relais. Zijn de spoelweerstanden hiervan nog correct, namelijk 36 ohm?

Ja. De een geeft 35.6 ohm aan en de andere 35.7 ohm.

[gebruikershaes]

MrSenne schreef op woensdag 11 september 2024 @ 13:31:
Ik ken hier verder niets van, maar is het niet eerder deze weerstand?

https://nl.rs-online.com/...gh-hole-resistors/6831009

Ja die had ik ook gezien alleen is die 220ohm ipv 50 ohm. De dichtstbijzijnde die ik heb gevonden in die uitvoering is 150 ohm wat nog steeds 3x zo hoog is.

[dragonhaertt]

gebruikershaes schreef op woensdag 11 september 2024 @ 14:17:
[...]

Ja die had ik ook gezien alleen is die 220ohm ipv 50 ohm. De dichtstbijzijnde die ik heb gevonden in die uitvoering is 150 ohm wat nog steeds 3x zo hoog is.

Snelle zoektoch op Mouser komt op zoiets uit:

https://www.digikey.nl/en...gator&utm_campaign=buynow

https://nl.mouser.com/Pro...PuEMv1Um54Cst6k7BUygMo%3D

[ Voor 7% gewijzigd door dragonhaertt op 11-09-2024 14:24 ]

[gebruikershaes]

dragonhaertt schreef op woensdag 11 september 2024 @ 14:21:
[...]


Snelle zoektoch op Mouser komt op zoiets uit:

https://www.digikey.nl/en...gator&utm_campaign=buynow

https://nl.mouser.com/Pro...PuEMv1Um54Cst6k7BUygMo%3D

Top! Dat lijken idd dezelfde te zijn.

[gebruikershaes]

Laat ik maar meteen beginnen met toegeven dat jullie gelijk hadden. Heb de weerstandjes besteld en vervangen. Nog wat dingetjes doorgemeten, maar kon niks geks vinden. De kans was groot dat de weerstanden meteen weer zouden doorbranden, maar niet 100%. Dus toch maar aangesloten en binnen een halve tel rook.
Gelijk stroom er af en nogmaals gemeten. 1 van de weerstanden doorgebrand.

[ Voor 9% gewijzigd door gebruikershaes op 13-09-2024 19:16 ]

[gebruikershaes]

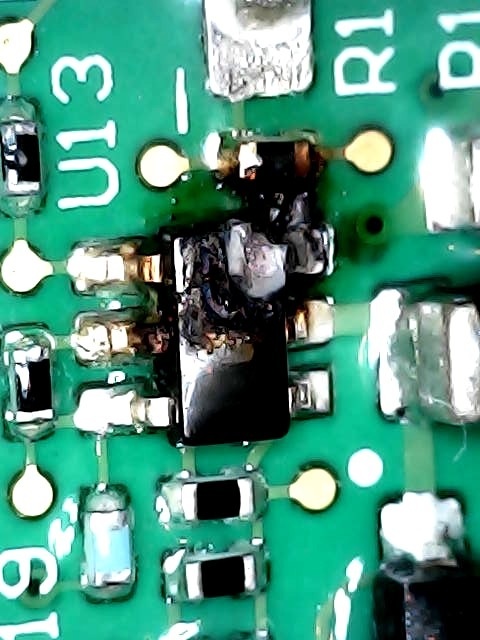

Hmm heb het euvel gevonden. Kan niet geloven dat ik dit eerder gemist heb. Was m’n bezoek aan specsavers toch niet voor niets.
Helaas te klein voor mij om te vervangen. Heb de tools er niet voor. Dus einde project.
