Moederbord werkt niet meer na koelpasta in socket..

[Cihad]

Beste Tweakers,

Ik had in mijn systeem een moederbord van Asus, Prime x470 pro. Tijdje geleden wilde ik de processor vervangen, toen teveel koelpasta erop gedaan dat helemaal eromheen was gegaan en uiteindelijk ook in de socket. Sindsdien werkt de moederbord niet meer, PC ging niet meer aan..

Geprobeerd om het schoon te maken op verschillende manieren maar ik kreeg de moederbord niet meer aan de praat. Met borsteltjes en alcohol.

Hebben jullie nog tips? Het is inmiddels wel helemaal uitgedroogd natuurlijk Eventueel iemand met interesse die het leuk vindt om zoiets te fixen?

Hoor het graag!

[Duke of Savage]

Imho, je hebt het moederbord gesloopt. Dat wordt vervangen.

[br00ky]

Je hebt het jezelf niet makkelijk gemaakt door het te laten indrogen. Het is makkelijker als het nog nat is. Ik begrijp dat je al hebt geprobeerd met isopropylalcohol en een (zachte) tandenborstel oid? Hoe heb je dit aangepakt? Mogelijk lukt het nog door het een tijdje te weken. Uitblazen met een busje perslucht?

Als je thermal paste elektrisch geleid, ben je sowieso het haasje wmb.

Overigens zou ik het zelf niet meer vertrouwen om daar een cpu in te prikken, nog los van dat elke crash op een later moment veroorzaakt kan zijn door deze actie. Heb je nog voldoende vertrouwen in je bord?

[ Voor 38% gewijzigd door br00ky op 16-08-2024 12:02 ]

[Dagion]

Ik heb wel eens een moederbord en GPU (sigarenrook) in de vaatwasser gedaan, dat werkte daarna nog probleemloos. Aangezien het nu toch al niet werkt, wellicht een gokje waard? Der8auer heeft er een filmpje van op YouTube.

[ Voor 3% gewijzigd door Dagion op 16-08-2024 16:34 ]

[HugoBoss1985]

Dagion schreef op vrijdag 16 augustus 2024 @ 16:34:
Ik heb wel eens een moederbord en GPU (sigarenrook) in de vaatwasser gedaan, dat werkte daarna nog probleemloos. Aangezien het nu toch al niet werkt, wellicht een gokje waard? Der8auer heeft er een filmpje van op YouTube.

Ik zou dit nooit (zomaar) adviseren.
Dat kan met alleen water (en kraanwater is dus niet optimaal)... als je er een vaatwastablet of o.i.d. bij doet zal dat alles van metaal aantasten, dat zal op zijn minst verkleuren.
Een zeer lange droogtijd gunnen en wellicht eerst, op goede afstand met geringe luchtdruk afspuiten... het socket zou ik niet op spuiten.
En ook niet op de verwarming o.i.d. laten drogen want dan oxideert de boel gegarandeerd.
Dat spul (vaak soda) is gewoon bijtend en een potente ontvetter.
Ik kan het weten want ik heb ooit eens een aluminium heatsink in de vaatwasser gedaan.
Die kwam er nogal verkleurd uit.

@Cihad

Als je kromme pinnen hebt is het waarschijnlijk einde verhaal tenzij het recht te buigen is.
Vaste hand, microscoop, tandenstokers en/of pincet zijn aan te raden.
Zoals @br00ky aangaf als de pasta geleidend is, dan is het ook einde verhaal (kortsluiting) en dan kan het ook zijn dat er andere componenten sneuvelen/gesneuveld zijn.

@br00ky Zou een busje perslucht wel goed gaan?
Wellicht maak je daardoor juist pinnen krom als de lucht op een bonk harde pasta gaat duwen.

Fysiek moet je altijd uit de buurt blijven van socket pins, dus ook niet gaan borstelen.
Gewoon never nooit aanraken die pins.
Het is te kwetsbaar.

Ik zie wel Youtube video's waarbij men, schijnbaar succesvol en zonder iets krom te maken, toch met een borstel aan de gang gaat.

Het enige wat je in dit geval had kunnen doen (wellicht nu nog) is een spuitbus WD40 specialist contact cleaner (nee, dat is geen kruipolie...) kopen en het socket daar flink mee inspuiten.
Totdat alle koelpasta eruit is.

Het liefst pak je rondom het socket goed in met absorberend materiaal zodat de cleaner/de koelpasta resten niet overal op en tussen komen.
Je wilt de cleaner en/of de pasta resten liever ook niet op de thermalpads van je VRM's, bijvoorbeeld.
Of in een ram/pci-e slot.

Ik heb dit vaker met succes gedaan met 2de hands moederborden.
Op deze manier heb ik zelfs schijnbaar dode moederborden (ook borden waar geen koelpasta in het socket zat) werkend gekregen, waarbij ram en cpu meerdere malen reseaten eerder niet had geholpen.

Anders kun je op zoek naar een specialist die je socket kan vervangen, eraf solderen: soldeer verwijderden, reballen, flux, nieuw socket etc...

Dan kun je economisch gezien, denk ik, beter een gebruikt AM4 bord kopen of een goedkoop nieuw B450/B550 bord.

[ Voor 51% gewijzigd door HugoBoss1985 op 16-08-2024 17:42 ]

[jeroen3]

Verwijder de batterij.

Grote sprayfles 70% ipa maken (ipa+demiwater), bril op en sprayen en spoelen. Niet borstelen, gewoon spoelen. Beter doe je dit even buiten.

Even laten afdruipen, goed de connectors leegs schudden, en dan 30 min in de oven op 50c om goed uit te drogen.

[HugoBoss1985]

jeroen3 schreef op vrijdag 16 augustus 2024 @ 17:22:
Verwijder de batterij.

Grote sprayfles 70% ipa maken (ipa+demiwater), bril op en sprayen en spoelen. Niet borstelen, gewoon spoelen. Beter doe je dit even buiten.

Even laten afdruipen, goed de connectors leegs schudden, en dan 30 min in de oven op 50c om goed uit te drogen.

Goede tip, zeker als je geen contacleaner hebt want iso alcohol kun je gewoon bij de drogist halen.
Niet om op te drinken

Met een injectiespuit kan dit ook.
Met stoten op de spuit drukken, dan hoef je niet (het moederbord) te schudden.
In principe weekt de pasta gewoon los/wordt het vloeibaar.

Demi-water geeft wel vlekken, als je het na de behandeling goed spoelt met alleen iso alcohol hou je geen vlekken.
Daarna wellicht in de oven.

Gaat demi-water niet lopen oxideren op metaal en solderingen, in de oven?

[ Voor 19% gewijzigd door HugoBoss1985 op 16-08-2024 17:34 ]

[jeroen3]

Nee, demiwater is vrij van zut. Behalve wat het oppakt van het bord zelf. Als je kraanwater gebruikt krijg je kalkvlekjes.

Nieuwe printen worden in water met speciaal reinigingsmiddel gewassen en gedroogd.

[ Voor 26% gewijzigd door jeroen3 op 16-08-2024 17:36 ]

[HugoBoss1985]

jeroen3 schreef op vrijdag 16 augustus 2024 @ 17:35:
Nee, demiwater is vrij van zut. Behalve wat het oppakt van het bord zelf. Als je kraanwater gebruikt krijg je kalkvlekjes.

Nieuwe printen worden in water met speciaal reinigingsmiddel gewassen en gedroogd.

Ik reinig staal en doe oppervlakte behandelingen van staal. En dan geeft demi-water wel vlekken als ik het op natuurlijke wijze laat opdrogen op het staal.
Als ik het gelijk eraf spuit met perslucht en/of met een verafbrander ("föhn") valt het vaak mee, of afspoelen met iso alcohol.

Gaan die printen dan in een bad met stilstaande vloeistof of komt daar meer bij kijken (verwarmd, bewegend water, ultrasoon, oid)?

[ Voor 32% gewijzigd door HugoBoss1985 op 16-08-2024 17:48 ]

[pennywiser]

Volgens mij is CPU pasta niet stroom geleidend, dus als alle pinnen gewoon connectie maken is er iets anders stuk, wellicht heb je een aantal pinnen omgebogen.

Ik gebruik altijd spiritus (= alcohol) om CPU pasta schoon te verwijderen. Misschien kan je daarmee spoelen, het vervliegt namelijk snel. En je hebt een literfles voor 2 euro. Water duurt lang voor het weg is en krijgt dan de kans om corrosie te veroorzaken. Ook demi.

[HugoBoss1985]

pennywiser schreef op vrijdag 16 augustus 2024 @ 17:43:
Volgens mij is CPU pasta niet stroom geleidend, dus als alle pinnen gewoon connectie maken is er iets anders stuk, wellicht heb je een aantal pinnen omgebogen.

Ik gebruik altijd spiritus om CPU pasta schoon te verwijderen. Misschien kan je daarmee spoelen, het vervliegt namelijk snel. En je heb een literfles voor 2 euro. Water duurt lang voor het weg is en krijgt dan de kans om corrosie te veroorzaken. Ook demi.

Er kan wel sprake zijn van kortsluiting als pins elkaar raken.

Wellicht ook een goede maar ik zou eerder voor iso alcohol kiezen dan voor spiritus.
Sommige contactcleaners laten ook residue achter en dat is ook niet wenselijk, dat trekt weer stof aan enzo.
Nog veel lastiger om weg te krijgen.

Mijn (voor mij zelf) definitieve oplossing is dus gewoon WD40 specialist contact cleaner.
Ik weet niet zeker of dat vervliegt, het blijft wel lang zitten maar dat laat geen (dik/plakkerig) residue achter maar kan wel iets vlekken geven.

Dus wellicht is iso alcohol gewoon het beste als je dat in een spuitbus of injectiespuit kan doen.
@jeroen3 Ik ga daar zeker eens mee experimenteren, ik heb nog genoeg koelpasta en mobo's met schone sockets

[ Voor 7% gewijzigd door HugoBoss1985 op 16-08-2024 17:50 ]

[jeroen3]

@HugoBoss1985 dat is meestal warm en er zal iets van een oppervlakte-actieve stof in zitten dat helpt bij het drogen.

Maar van ipa krijg je kringen, van water niet. Dat is mijn ervaring bij het wassen van printen.
Met ultrasoon aan gaat sneller, maar daar kunnen electro-mechanische componenten niet tegen.

[pennywiser]

HugoBoss1985 schreef op vrijdag 16 augustus 2024 @ 17:45:
[...]


Er kan wel sprake zijn van kortsluiting als pins elkaar raken.

Wellicht ook een goede maar ik zou eerder voor iso alcohol kiezen dan voor spiritus.

Dat bedoel ik inderdaad.

Spiritus of andere alcohol maakt 0 verschil uit. Zit tussen de oren. Spiritus is gewoon een alcohol (er zijn er meerdere) en in elke alcohol soort zit een gedeelte water.

[Uszka]

HugoBoss1985 schreef op vrijdag 16 augustus 2024 @ 17:01:


Als je kromme pinnen hebt is het waarschijnlijk einde verhaal tenzij het recht te buigen is.
Vaste hand, microscoop, tandenstokers en/of pincet zijn aan te raden.
Zoals @br00ky aangaf als de pasta geleidend is, dan is het ook einde verhaal (kortsluiting) en dan kan het ook zijn dat er andere componenten sneuvelen/gesneuveld zijn.

@br00ky Zou een busje perslucht wel goed gaan?
Wellicht maak je daardoor juist pinnen krom als de lucht op een bonk harde pasta gaat duwen.

Fysiek moet je altijd uit de buurt blijven van socket pins, dus ook niet gaan borstelen.
Gewoon never nooit aanraken die pins.
Het is te kwetsbaar.

AM4 socketpinnen? Bij AM4 zitten de pinnen aan de cpu!

[HugoBoss1985]

Uszka schreef op vrijdag 16 augustus 2024 @ 18:24:
[...]

AM4 socketpinnen? Bij AM4 zitten de pinnen aan de cpu!

Je hebt helemaal gelijk.
Het gaat natuurlijk over de contact(pinnen)en in het socket.

Pinnen is inderdaad niet een goede/verwarrende omschrijving.

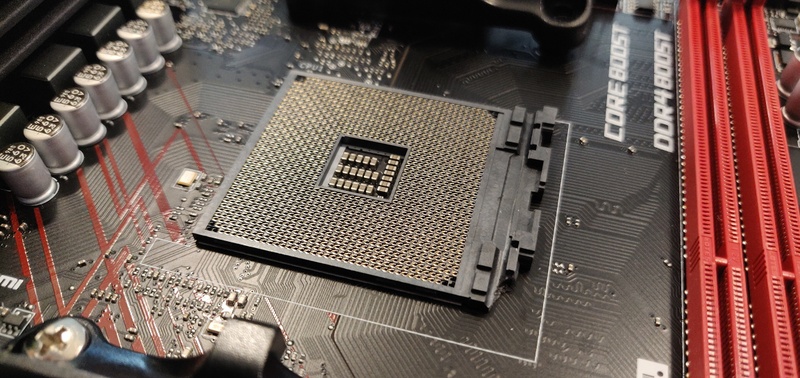

Plaatje van internet.

[ Voor 57% gewijzigd door HugoBoss1985 op 16-08-2024 18:29 ]

[Uszka]

HugoBoss1985 schreef op vrijdag 16 augustus 2024 @ 18:25:

Het gaat natuurlijk over de contactpinnen/contacten in het socket.

Het is onmogelijk dat te beschadigen zonder het klemmechanisme te verwijderen. AM4 socket is heel moeilijk schoon te maken.

[HugoBoss1985]

Uszka schreef op vrijdag 16 augustus 2024 @ 18:29:
[...]

Het is onmogelijk dat te beschadigen zonder het klemmechanisme te verwijderen. AM4 socket is heel moeilijk schoon te maken.

Daar ben ik het niet mee eens (mijn ervaring is anders).
Met uitgeharde koelpasta kom je een heel eind, als je daar vervolgens een cpu in gaat drukken.
Als je een cpu met kromme pin (op de cpu ) hierin forceert kan het plastic op dat punt breken wat vervolgens die contacten in het socket vernaggeld.
Die contacten in het am4 socket kunnen zelfs ook gewoon afbreken, kijk maar op internet.

Onmogelijk is het dus niet.

Het is inderdaad lastiger schoon te maken dan een LGA socket.

[ Voor 40% gewijzigd door HugoBoss1985 op 16-08-2024 18:43 ]

[SAiN ONeZ]

Dagion schreef op vrijdag 16 augustus 2024 @ 16:34:
Ik heb wel eens een moederbord en GPU (sigarenrook) in de vaatwasser gedaan, dat werkte daarna nog probleemloos. Aangezien het nu toch al niet werkt, wellicht een gokje waard? Der8auer heeft er een filmpje van op YouTube.

jeroen3 schreef op vrijdag 16 augustus 2024 @ 17:22:
Verwijder de batterij.

Grote sprayfles 70% ipa maken (ipa+demiwater), bril op en sprayen en spoelen. Niet borstelen, gewoon spoelen. Beter doe je dit even buiten.

Even laten afdruipen, goed de connectors leegs schudden, en dan 30 min in de oven op 50c om goed uit te drogen.

Heel Holland bakt, blijft een mooi forum dit..

[JappieR]

Welke cpu zat er in en welke heb je er nu in zitten? Welke bios versie zit je nu?
Wat gebeurd er als je je oude cpu terug zet?

[HugoBoss1985]

SAiN ONeZ schreef op vrijdag 16 augustus 2024 @ 18:53:
[...]


[...]


Heel Holland bakt, blijft een mooi forum dit..

Ik zou de cake daarna niet meer in dezelfde oven bakken, overigens.

[Ramon 73]

jeroen3 schreef op vrijdag 16 augustus 2024 @ 17:22:
Verwijder de batterij.

Grote sprayfles 70% ipa maken (ipa+demiwater), bril op en sprayen en spoelen. Niet borstelen, gewoon spoelen. Beter doe je dit even buiten.

Even laten afdruipen, goed de connectors leegs schudden, en dan 30 min in de oven op 50c om goed uit te drogen.

Het Mainboard wordt gesoldeerd op 235°~250°C, dus 50° is heel liberaal. Ik zou iets warmer stoken, zeker 80°C.
En voor het drogen heel ruim spoelen met demiwater. In de Belgische Colruyt kost 5 liter €0,89 en ik zou minimaal 1 kannetje gebruiken voor het spoelen. Alle vuil moet eraf gespoeld worden.

[SAiN ONeZ]

HugoBoss1985 schreef op vrijdag 16 augustus 2024 @ 18:59:
[...]


Ik zou de cake daarna niet meer in dezelfde oven bakken, overigens.

15jr geleden nog wat 8800ultra's (4090s van destijds) gebakken in de keukenoven, de eerste broodjes daarna smaakten wat funky, maar ik leef nog altijd

[HugoBoss1985]

SAiN ONeZ schreef op vrijdag 16 augustus 2024 @ 19:04:
[...]


20jr geleden nog wat 8800ultra's (4090s van destijds) gebakken in de keukenoven, de eerste broodjes daarna smaakten wat funky, maar ik leef nog altijd

Oh ja die G80's gingen allemaal stuk, reballing nodig...
Wel mooi voor Crysis op high.

Ik hoop dat je zorgverzekeraar niet mee leest

[ Voor 3% gewijzigd door HugoBoss1985 op 16-08-2024 19:07 ]

[nelizmastr]

pennywiser schreef op vrijdag 16 augustus 2024 @ 17:43:
Volgens mij is CPU pasta niet stroom geleidend, dus als alle pinnen gewoon connectie maken is er iets anders stuk, wellicht heb je een aantal pinnen omgebogen.

Ik gebruik altijd spiritus (= alcohol) om CPU pasta schoon te verwijderen. Misschien kan je daarmee spoelen, het vervliegt namelijk snel. En je hebt een literfles voor 2 euro. Water duurt lang voor het weg is en krijgt dan de kans om corrosie te veroorzaken. Ook demi.

Er bestaan wel pasta’s die geleidend zijn, veelal extreem goedkope Chinese zooi zoals die prut die in zakjes wordt verkocht….

[RobIII]

Ik zou een rondje vaatwasser zonder wasmiddel doen, (meteen) daarna een goeie plens in gedemineraliseerd water (als het effe kan in een ultrasone cleaner), droogdeppen, en dan een plens in isopropyl en alles een paar uur op de tafel laten verdampen. Stuk is het toch al.

[ Voor 15% gewijzigd door RobIII op 16-08-2024 21:25 ]

[bwerg]

pennywiser schreef op vrijdag 16 augustus 2024 @ 17:55:
[...]

Dat bedoel ik inderdaad.

Spiritus of andere alcohol maakt 0 verschil uit. Zit tussen de oren. Spiritus is gewoon een alcohol (er zijn er meerdere) en in elke alcohol soort zit een gedeelte water.

In sommige varianten van alcohol zit ook wat vettigs om een beschermlaagje achter te laten, dat moet je voor electronica natuurlijk absoluut niet hebben. Dat is bijvoorbeeld doorgaans het geval bij alcohol om de handen en huid mee schoon te maken.

nelizmastr schreef op vrijdag 16 augustus 2024 @ 21:09:
[...]


Er bestaan wel pasta’s die geleidend zijn, veelal extreem goedkope Chinese zooi zoals die prut die in zakjes wordt verkocht….

Inderdaad, verschilt per pasta. Daar is zo niks over te zeggen.

[ Voor 22% gewijzigd door bwerg op 16-08-2024 22:16 ]

[rdejongjr]

Arctic clean/citronella/wasbenzine.
Dat zijn middeltjes die de meeste TIM's(pasta's) fatsoenlijk kunnen losweken/verdunnen om het ergens tussenuit te spoelen. Alcohol verminderd de hechting wel wat maar lost niets op.

Zodra het gros eruit gespoeld is naspoelen met IPA en laten drogen.

[rapture]

Koelpasta oplossen is iets anders dan isopropanol 99,9% gebruiken om de koelpasta zacht te maken zodat je het van een chip kan afvegen.

Ik heb eens 12x 1 liter flessen isopropanol 99,9% gekocht en zal dit eerst uitproberen voordat ik iets anders uitprobeer.

HugoBoss1985 schreef op vrijdag 16 augustus 2024 @ 18:25:
[...]


Je hebt helemaal gelijk.
Het gaat natuurlijk over de contact(pinnen)en in het socket.

Pinnen is inderdaad niet een goede/verwarrende omschrijving.

Plaatje van internet.

[Afbeelding]

Nogal nostalgisch om een plaatje van een opengemaakte socket te zien. Vroeger deden we dat om een Socket 370 naar FC-PGA2 te converteren met het afbreken van enkele pinnen in de socket.

[Cihad]

Oh jee ik had niet zoveel reacties verwacht op deze vraag! Maakt blijkbaar veel los bij jullie haha!

Beetje late reactie maar ben even vergeten om hierop terug te komen.

Zoveel verschillende tips en ervaringen! Geen idee of ik het zelf durf na zoveel verschillende tips, geen idee waar ik moet beginnen nu.

Is er iemand die eventueel tegen vergoeding het leuk zou vinden om deze moederbord als projectje proberen te herstellen? Anders ga ik ooit wel een keer een aantal dingen die hier als tip zijn gegeven proberen mocht het toch niet lukken gaat hij helaas de afvalbak in, wat ik zonde zou vinden.

Bedankt allemaal!

[HugoBoss1985]

Cihad schreef op vrijdag 6 september 2024 @ 09:41:
Oh jee ik had niet zoveel reacties verwacht op deze vraag! Maakt blijkbaar veel los bij jullie haha!

Beetje late reactie maar ben even vergeten om hierop terug te komen.

Zoveel verschillende tips en ervaringen! Geen idee of ik het zelf durf na zoveel verschillende tips, geen idee waar ik moet beginnen nu.

Is er iemand die eventueel tegen vergoeding het leuk zou vinden om deze moederbord als projectje proberen te herstellen? Anders ga ik ooit wel een keer een aantal dingen die hier als tip zijn gegeven proberen mocht het toch niet lukken gaat hij helaas de afvalbak in, wat ik zonde zou vinden.

Bedankt allemaal!

Ter aanvulling vanuit mijn kant.
Vergelijkbaar geval gehad en helemaal losgegaan en de WD40 Specialist Contact Cleaner laat wél wat residue achter.
Dus ik denk dat IPA/Demi-Water (of combi) het beste is.
Omdat mijn project (ook een X470 bord) toch kapot was toch eens geprobeerd met een borstel en dat lijkt voor socket AM4 geen kwaad te kunnen.

Ik ben alleen wel bang dat een draadje van het borsteltje potentieel kan blijven zitten achter de klemmetjes in het socket en dat het dan zo'n klemmetje vernield.
Als je iets hebt wat de pasta goed week/los kan maken dan hoef je niet te borstelen.

Kijk of je iets van IPA kan aanbrengen met een spuit (voor een injectienaald o.i.d.) laten inweken (paar keer herhalen per dag?)

En eventueel met perslucht proberen daarna.

[ Voor 9% gewijzigd door HugoBoss1985 op 06-09-2024 10:16 ]

[Hero of Time]

Als je een video wilt, hier is een mooie guide hoe je het schoon kan maken:

Je hebt zelf al wat geprobeerd, maar misschien niet de socket genoeg verdronken in IPA.
