Ik ben van plan om in mijn nieuwe huis achter de TV (LG G3 55 inch) Akupanelen te plakken.
De TV beugel wil ik in een uitsparing tussen de Akupanelen maken. Aangezien ik niet door de houten latten van de Akupanelen wil boren ivm scheuren, maar ik wil ook niet schroeven door het vilt monteren, aangezien de schroeven dan +/- 1,5 mm lucht happen.

Ik denk echter dat als ik de beugel in de uitsparing monteer, ik deze TV niet meer kan ophangen.

Mijn idee is dus om in de uitsparing van de beugel een 20 mm MDG plaat te monteren in de betonnen muur en daar de beugel op te hangen. Mijn vraag is, kan een 20mm MDF plaat het gewicht (~18kg) van de LG dragen?

Acties:
  • 0 Henk 'm!

  • FRANQ
  • Registratie: Juli 2017
  • Laatst online: 08:02
Als je gewoon 20mm langere bouten gebruikt kun je de beugel door de mdf plaat heen gewoon aan het beton bevestigen.

De mdf plaat is dan gewoon een spacer.

Je kan ook in de akupanelen grotere gaten boren ter plaatse van de boutgaten, en dan 20mm plastic spacer busjes gebruiken.

https://afstandhouders-sh...rt-85-mm-x-20-mm-x-20-mm/

De MDF plaat aan de muur bevestigen en dan de beugel met korte schroeven aan de mdf plaat is geen goed idee.

[ Voor 10% gewijzigd door FRANQ op 05-08-2024 20:34 ]


Acties:
  • 0 Henk 'm!

  • screamhouse
  • Registratie: September 2009
  • Laatst online: 10:59
Thanks @FRANQ. Die spacer oplossing is misschien wel een makkelijkere en betere oplossing!

Zouden 50mm schroeven genoeg zijn?

Acties:
  • +1 Henk 'm!

  • FRANQ
  • Registratie: Juli 2017
  • Laatst online: 08:02
Ik adviseer altijd Fischer DuoPower Universeelpluggen 10x50.

https://www.gamma.nl/asso...10x50mm-8-stuks/p/B540399

De pluggen zijn rond 10 (dus gat van 10mm boren) en 50mm lang.
De schroef moet voor de werking minimaal 57mm in de plug zitten (dus hij moet doorsteken).
Het gat moet dus minstens ~65mm diep zijn.

Omdat 57mm in de muur zit, en je een spacer hebt van 20mm moet de schroef 77mm + de dikte van de beugel = 80mm lang zijn.

Schroef van 6.0x80mm met een zeskantkop of tellerkop zou perfect zijn. Die hebben een plat aandrukvlak.
(Geen verzink schroeven gebruiken, met de V vormige kop)

Acties:
  • 0 Henk 'm!

  • durkp
  • Registratie: Januari 2009
  • Laatst online: 01-05 16:52
Misschien een idee hoe ik het heb gedaan?

Ik heb achter mijn (65") tv ook een lattenwand gemaakt. maar ik wou graag dat de kabels ook niet in het zicht waren naar mijn zwevende tv meubel.

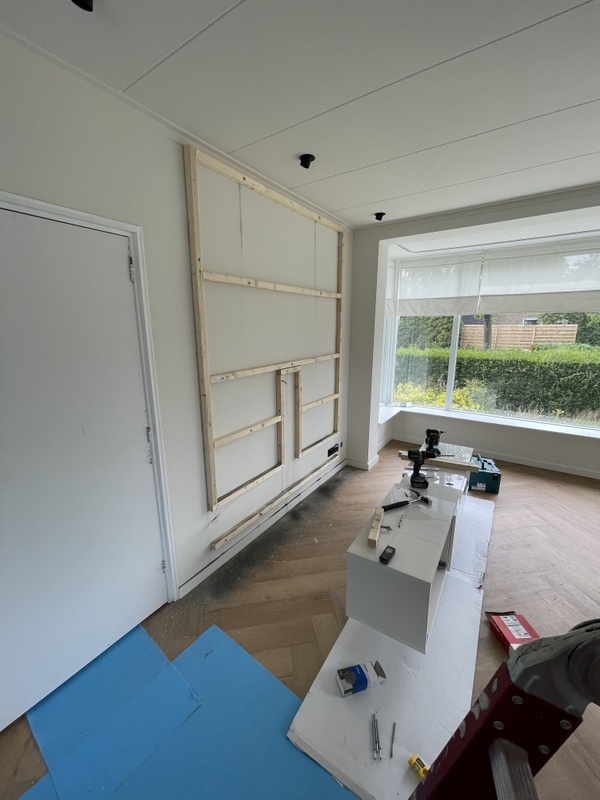

Ik heb als eerste 44mm latten op de muur geschroefd. Hier heb ik horizontale latten over de breedte gedaan waar ik de lattenwand aan vast kon schroeven.

In het midden van deze constructie heb ik een 'gootje' naar beneden gehouden, waar ik later alle kabels door heen kon doen.

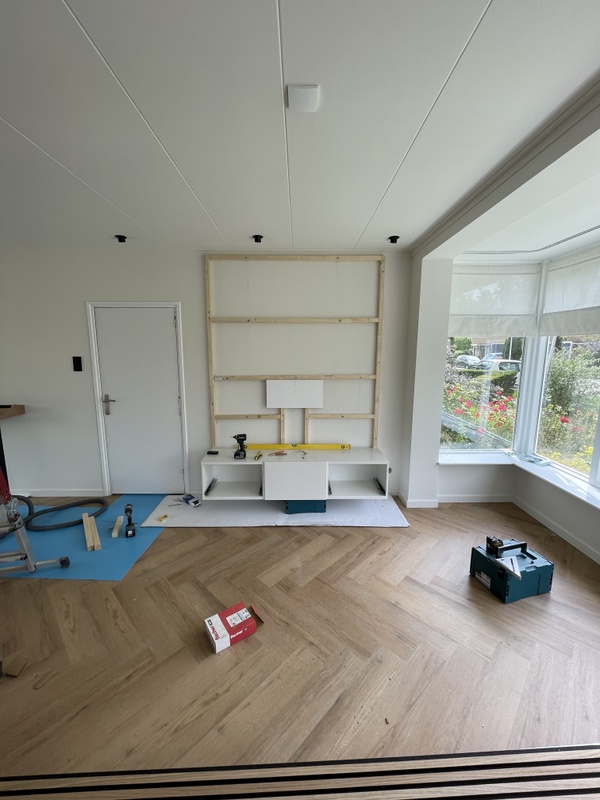

Op de plek waar de TV beugel kwam te hangen heb ik een stuk hout, dat ik nog had op de 44mm latten geschroefd zodat de tv beugel houvast had.

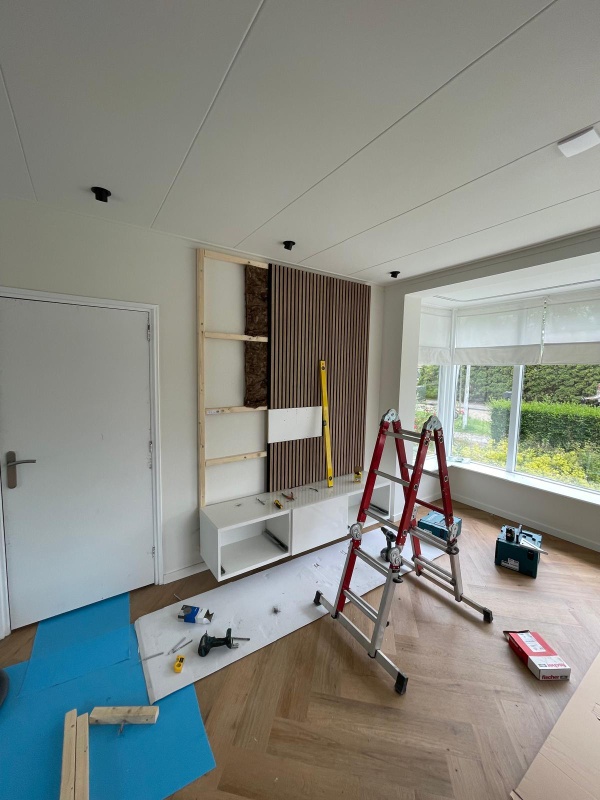

Deze foto is een mooie dwarsdoorsnede. Mocht je het idee wat vinden, ik heb nog meer foto's hoe ik het heb opgebouwd.

Afbeeldingslocatie: https://tweakers.net/i/0kmQklPLIbSM6EBn6aeR1X5mf1A=/x800/filters:strip_icc():strip_exif()/f/image/5t5ErwDES74G96RZMV8QhNAf.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • screamhouse
  • Registratie: September 2009
  • Laatst online: 10:59
Was ook mijn idee eerst, maar vriendin wil dat het meubel meer uitsteekt dan de panelen.
Dan krijg ik volgens mij een gat aan de zijkanten waar het meubel doorloopt.

Merk je wat van de akoestiek met wat je achter de panelen hebt?

Acties:
  • 0 Henk 'm!

  • inXs
  • Registratie: December 2001
  • Laatst online: 09:33

inXs

known as inXs

durkp schreef op dinsdag 6 augustus 2024 @ 11:45:
Misschien een idee hoe ik het heb gedaan?

Ik heb achter mijn (65") tv ook een lattenwand gemaakt. maar ik wou graag dat de kabels ook niet in het zicht waren naar mijn zwevende tv meubel.

Ik heb als eerste 44mm latten op de muur geschroefd. Hier heb ik horizontale latten over de breedte gedaan waar ik de lattenwand aan vast kon schroeven.

In het midden van deze constructie heb ik een 'gootje' naar beneden gehouden, waar ik later alle kabels door heen kon doen.

Op de plek waar de TV beugel kwam te hangen heb ik een stuk hout, dat ik nog had op de 44mm latten geschroefd zodat de tv beugel houvast had.

Deze foto is een mooie dwarsdoorsnede. Mocht je het idee wat vinden, ik heb nog meer foto's hoe ik het heb opgebouwd.

[Afbeelding]
Heb je nog wat foto's, loop straks tegen hetzelfde aan met mijn LG 77 G1 ;)

superB


Acties:
  • +1 Henk 'm!

  • durkp
  • Registratie: Januari 2009
  • Laatst online: 01-05 16:52
Afbeeldingslocatie: https://tweakers.net/i/aBrGBrNp12MVnIUPII0FG3WbXvU=/x800/filters:strip_icc():strip_exif()/f/image/tfqtWNHeRqDsSw6P1GkZlWSw.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/FoSrEkBwtCg6h42hbk7JRjFwni4=/x800/filters:strip_icc():strip_exif()/f/image/yK7PFgbZnw3iMNQKEAYCLbAn.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/0kmQklPLIbSM6EBn6aeR1X5mf1A=/x800/filters:strip_icc():strip_exif()/f/image/5t5ErwDES74G96RZMV8QhNAf.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • durkp
  • Registratie: Januari 2009
  • Laatst online: 01-05 16:52
De witte plaat is dus gewoon weer op het lattenwerk geschroefd, was een reststukje.
Maar was 18mm, Dit zodat de beugel semi vlak hangt met de lattenwand. En je dus de TV zo strak mogelijk tegen de muur aan krijgt.
