Beste Tweakers,
In de voorbereidingen van onze tuin ben ik bezig met een verlichtingsplan en leggen van elektra voor tuinverlichting. Ik zou het zeer op prijs stellen als meerdere sets ogen mee zouden kunnen kijken en kunnen adviseren of het goed doe/ er een betere manier is.
Wat is de situatie:
- Het betreft een nieuwbouwwoning, waar vanuit de buitengevel naar de tuin een grondkabel is van c.a. 10 meter. In eerste instantie was het de bedoeling om deze grondkabel te gebruiken voor elektrisch laden van een auto, maar aangezien die (a) een 1-fase kabel is en (b) wij geen privé oprit hebben, leek het ons niet handig om hier iets voor de auto mee te doen. We zouden daarom graag deze kabel willen gebruiken als een soort centraalkabel voor de tuinverlichting.
waarom neem je geen verlichting op zonne energie?
De verlichting in de tuin wil ik graag ook smart/ RGBW hebben, waardoor er een standby verbruik is om aangesloten te zijn op het netwerk, waarvan ik niet weet of dit gedekt wordt door de zonnecellen. Netstroom geeft daarin meer stabiliteit.
Ik heb het als volgt getekend:
/f/image/jCKiyRvWFRt0HIBDeGPwi5oO.png?f=fotoalbum_large)
Hierin heb ik de 'bekabeling' over een schets van de tuin getekend. Er zit een legenda bij, maar even uitgelegd:

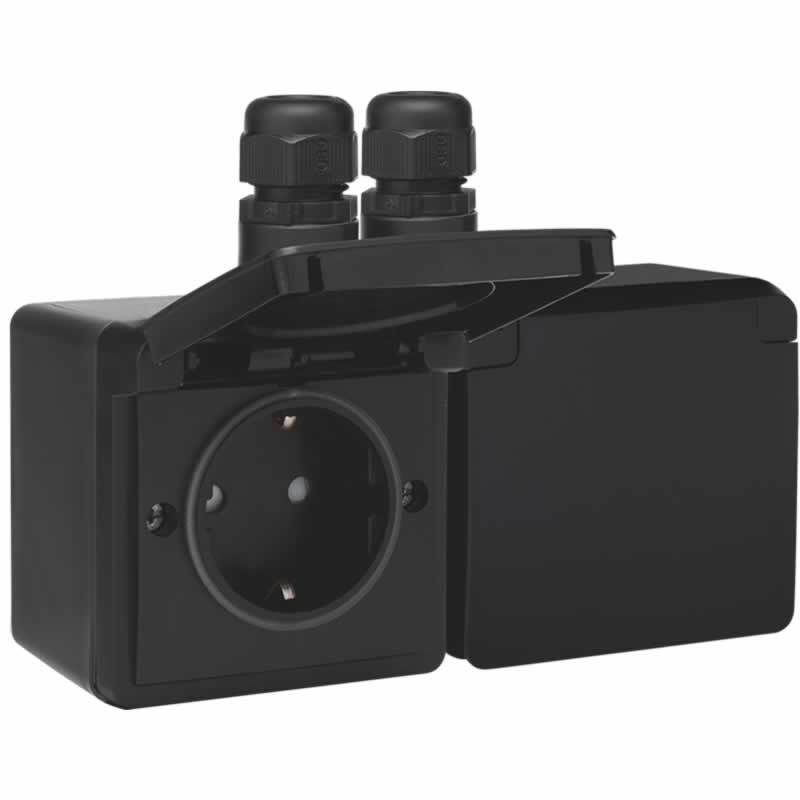

1. De grondkabel uit de gevel rol ik uit naar de schuur toe (blauwe lijn) en tegen de gevel van de schuur wordt een buitenstopcontact gemonteerd. Dit buitenstopcontact dient als centraaldoos/verdeeldoos van de andere verlichtingskabels.
2. Vanaf het stopcontact gaat een beide kanten op kant op naar de verlichtingspunten, waarbij de verlichtingspunten met een T-koppeling aan elkbaar worden verbonden.
Het is dit idee:
In deze afbeelding is er een stekker in het stopcontact gestoken, ik wil het graag stekkerloos/ in het stopcontact zelf aansluiten.
Dat wilde ik als volgt doen:
/f/image/RBNrxQ6UeP2guneqjVT1ObjV.png?f=fotoalbum_large)
[i]Ik zie trouwens dat ik een fout heb gemaakt, in de tekening heb ik als aardig een aparte gele ader getekend, maar het is een 2 x 2,5 grondkabel, waarbij als ik het goed begrijp de randaarde in de mantel zit. Ik weet alleen niet hoe ik de aarding van zo'n grondkabel aan moet sluiten op een stopcontact. [/i]
Mijn vragen:
- Klopt het elektrotechnisch gezien wat ik wil gaan doen?
- Is het veilig genoeg?
- Zijn dit soort T-verbindingen veilig genoeg? Ik zie namelijk online ook varianten waarin de lasdozen waaruit de kabels verdeeld worden met een soort epoxy waterdicht gemaakt worden.
- Zijn er slimmere manieren om dit te doen?
Alle feedback is van harte welkom!
In de voorbereidingen van onze tuin ben ik bezig met een verlichtingsplan en leggen van elektra voor tuinverlichting. Ik zou het zeer op prijs stellen als meerdere sets ogen mee zouden kunnen kijken en kunnen adviseren of het goed doe/ er een betere manier is.
Wat is de situatie:
- Het betreft een nieuwbouwwoning, waar vanuit de buitengevel naar de tuin een grondkabel is van c.a. 10 meter. In eerste instantie was het de bedoeling om deze grondkabel te gebruiken voor elektrisch laden van een auto, maar aangezien die (a) een 1-fase kabel is en (b) wij geen privé oprit hebben, leek het ons niet handig om hier iets voor de auto mee te doen. We zouden daarom graag deze kabel willen gebruiken als een soort centraalkabel voor de tuinverlichting.
waarom neem je geen verlichting op zonne energie?
De verlichting in de tuin wil ik graag ook smart/ RGBW hebben, waardoor er een standby verbruik is om aangesloten te zijn op het netwerk, waarvan ik niet weet of dit gedekt wordt door de zonnecellen. Netstroom geeft daarin meer stabiliteit.
Ik heb het als volgt getekend:
:fill(white):strip_exif()/f/image/jCKiyRvWFRt0HIBDeGPwi5oO.png?f=user_large)
Hierin heb ik de 'bekabeling' over een schets van de tuin getekend. Er zit een legenda bij, maar even uitgelegd:
1. De grondkabel uit de gevel rol ik uit naar de schuur toe (blauwe lijn) en tegen de gevel van de schuur wordt een buitenstopcontact gemonteerd. Dit buitenstopcontact dient als centraaldoos/verdeeldoos van de andere verlichtingskabels.
2. Vanaf het stopcontact gaat een beide kanten op kant op naar de verlichtingspunten, waarbij de verlichtingspunten met een T-koppeling aan elkbaar worden verbonden.
Het is dit idee:
In deze afbeelding is er een stekker in het stopcontact gestoken, ik wil het graag stekkerloos/ in het stopcontact zelf aansluiten.
Dat wilde ik als volgt doen:
:fill(white):strip_exif()/f/image/RBNrxQ6UeP2guneqjVT1ObjV.png?f=user_large)
[i]Ik zie trouwens dat ik een fout heb gemaakt, in de tekening heb ik als aardig een aparte gele ader getekend, maar het is een 2 x 2,5 grondkabel, waarbij als ik het goed begrijp de randaarde in de mantel zit. Ik weet alleen niet hoe ik de aarding van zo'n grondkabel aan moet sluiten op een stopcontact. [/i]
Mijn vragen:
- Klopt het elektrotechnisch gezien wat ik wil gaan doen?
- Is het veilig genoeg?
- Zijn dit soort T-verbindingen veilig genoeg? Ik zie namelijk online ook varianten waarin de lasdozen waaruit de kabels verdeeld worden met een soort epoxy waterdicht gemaakt worden.
- Zijn er slimmere manieren om dit te doen?
Alle feedback is van harte welkom!
[ Voor 4% gewijzigd door HollovVpo1nt op 04-08-2024 18:40 ]
