Beginner met solderen: tips & tricks?

[ChrisM]

TLDR: onderaan

Na een tijd lang van alles kant-en-klaar hebben gekocht, ben ik wel toe aan next-level home automation, dus lekker zelf aan de slag met ESP/Raspberry PI bordjes, sensoren en weet ik veel wat. Naïef als ik ben, heb ik een soldeerbout gekocht (https://www.hobbyelectron...eerbout-40w-pensol-sl963/ ) en loodvrije soldeertin, en toen dacht ik: gaan met die banaan, hoe moeilijk kan het zijn? Wat filmpjes gekeken...

Maar het valt me toch tegen. Na wat meer gelezen te hebben, blijkt dat ik toch beter tin met lood kan kopen, ipv loodvrij. Vooral voor de beginner is dat wel echt een stuk gemakkelijker. Dus dat ga ik vervangen. Suggesties?

Toen zat ik verder te kijken, en dan lijkt zo'n 3e hand/helping hand ook wel handig te zijn (ik had al een hand te weinig). Is dat ook zo? En is er iets dat OK is voor af en toe solderen, voor 2 tientjes? (liefst een Nederlandse webshop). Wat raden jullie aan?

Daarna lees ik: je moet je punt schoonmaken... Dus ook een soldeer tip cleaner kopen? https://www.hobbyelectronica.nl/product/soldeer-tip-cleaner/

Het project waar ik mee wil beginnen, is deze: https://antanaitis.lt/202...t-easy-to-remote-control/
Waar ik tegen aan loop, is bedenken hoe ik dit wil doen:

Ik heb de juiste kabels thuis liggen:

Maar hoe kan ik 2 van die kabeltjes verbinden met 1 gaatje van een Wemos D1 Mini bordje? (zie de zwarte en rode verbinding op het eerste plaatje) Ik krijg die uiteindes niet samen door de gaatjes van de headers geduwd. Dus ik denk: ik moet die combineren? Is er ook zoiets als een Wago clip voor Dupont kabels?

Het solderen zelf ging nog voor geen meter (gelukkig kostte dat bordje maar een paar euro), maar ik hoop dat het met loodhoudende tin beter gaat. Maar ik ben op zoek naar nog wat meer tips&tricks, naast wat ik hier boven al vraag.

TLDR:
Dus, samenvattend:
- Beginner met solderen, welke tips & tricks hebben jullie voor mij? Ik ga het echt heel af en toe, hobby-matig, doen.
- Ik heb een 40w Pensol SL963 soldeerbout.
- Ga loodhoudende tin kopen.
1. Ik zoek een suggestie voor een 3e hand, niet te duur
2. Soldeer tip cleaner kopen?
3. Nog andere dingen die eigenlijk wel echt nodig zijn?
4. Hoe kan ik 2 Dupont kabels verbinden met 1 pin van een Wemos D1 mini?

En daarna komen er misschien nog wel meer vragen. Wie wil een beginner helpen?
(En is er iemand in de omgeving Leiden die me een lesje solderen wil geven, dan hou ik me van harte aanbevolen! )

[sypie]

Voor je eerste aandachtsstreepje: Als je Engels een beetje in orde is dan kun je deze eens doorlezen: https://mightyohm.com/fil...ic/FullSolderComic_EN.pdf Er is ook een Nederlandse versie maar ik ben even te lui om die nu op te zoeken.

[sanzut]

Tip: soldeerbout altijd op dezelfde manier wegleggen, en bij het handvat vastpakken.
Tip niet opvolgen en blind oppakken resulteert in een pijnlijke brandwond, kan ik uit eigen ervaring vertellen 😂

Inhoudelijk geen tips, sorry

[kzin]

1. Zoek maar eens naar "soldeerhulp derde hand", dan vind je genoeg. Ik heb zo een met een zware voet, een vergrootglas en twee krokodille klemmen op beweegbare armpjes. Kost 10 - 15 euro bij o.a. Bol. Die verkopen ook 60/40 loodhoudend soldeertin.

2. Je moet af en toe je punt reinigen. Ik heb altijd gebruik gemaakt van een speciaal soldeersponsje dat je nat maakt en in een bakje legt. Bij mij zit er een op de houder voor de soldeerbout, want ik wil hem niet los op tafel hebben.

3. Wat handig kan zijn: desoldeerlitze om tin uit gaatjes te zuigen.

4. Ik neem aan dat je de losse draadeinden in de gaatjes soldeert, zodat je iets krijgt met aan beide zijden een stekker. Nadat je de zwarte en rode draden aan de rechterzijde hebt gesoldeerd, draai je het printje om en soldeert de andere aan de onderzijde, dus eigenlijk tegen de draad aan die door het printje is gekomen. Zorg wel dat de tweede draad niet teveel 'open' draad heeft, en vertin het van tevoren en soldeer het dan op het printje, tegen de andere draad aan. De draad door het gaatje kun je even ondersteunen.

[g0tanks]

sypie schreef op zaterdag 3 augustus 2024 @ 15:44:
Voor je eerste aandachtsstreepje: Als je Engels een beetje in orde is dan kun je deze eens doorlezen: https://mightyohm.com/fil...ic/FullSolderComic_EN.pdf Er is ook een Nederlandse versie maar ik ben even te lui om die nu op te zoeken.

Nederlandse versie: https://mightyohm.com/fil...ns/FullSolderComic_NL.pdf

[Dennisdn]

sanzut schreef op zaterdag 3 augustus 2024 @ 15:46:
Tip: bij het handvat vastpakken. Tip niet opvolgen en blind oppakken resulteert in een pijnlijke brandwond, kan ik uit eigen ervaring vertellen 😂

Grappig, ik wilde precies hetzelfde gaan schrijven nadat ik recent voor het eerst in 20 jaar ging solderen en nog vóór de eerste tin erop ging al een gat in het midden van mijn hand had..... (en erna nog eentje in de tafel)

[ Voor 7% gewijzigd door Dennisdn op 03-08-2024 16:47 ]

[M14]

@ChrisM

Als ik het goed zie heeft je soldeerbout geen temperatuur regeling. Dat is niet zo handig. Loodvrije tin heeft een wat hogere temperatuur nodig dan loodhoudend. Verder wil je niet te hoog in temperatuur zitten voor het solderen van kleine componenten of dunne kabels. Maar bij het solderen aan een flink massa-vlak op een pcb is een iets hogere temperatuur weer handig.

Hier moet je een beetje gevoel voor krijgen. Te lang verwarmen met een net te lage temperatuur is niet goed. Maar zo heet dat je alles kapot stookt ook niet. Na een tijdje weet je wel wat werkt en wat niet (ja, je gaat dingen stuk maken ).

Bij dit soort pcb's kies ik er altijd voor om er een header op te solderen. Female-header op een gaten-print en daar de kabels en andere electronica op solderen. Of je prikt de pcb in een experimenteer-bord en duwt daar alles in. Het voordeel: gaat je uC stuk, dan pak je een andere en vervang je em. Dan hoef je niet alles opnieuw te solderen, alleen even een header op de pcb die je vervangt. De rest van je electronica hoef je niet op nieuw te doen.

Mijn advies: koop een gaten-print en ga wat oefenen met iets simpels:
https://www.build-electro...om/astable-multivibrator/

Dan ben je bezig met solderen en leer je wat meer van electronica.

[ Voor 14% gewijzigd door M14 op 03-08-2024 17:07 ]

[Mr_gadget]

Wil geen reclame maken maar
eleshop.nl
verkoopt een hoop van de dingen die je zoekt. En heeft verschillende modellen soldeerbouten.
Hoewel je een derde hand ook goedkoop van Aliexpress kan halen.

Met loodvrije soldeer heb ik ook slechte ervaringen. Met lood doe ik eerst de tindraad even kort tussen de bout en de verbinding. Dan kan je alles snel verhitten (goede geleiding). En dan de tindraad tegen de verbinding. Dan loopt de soldeer er zo in.

[ Voor 48% gewijzigd door Mr_gadget op 03-08-2024 19:54 ]

[Pol23]

Vooropgesteld dat ik totaal geen expert ben, maar soldeerflux helpt mij altijd enorm. Beetje op beide kanten van wat je ook gaat solderen, dan beetje tin op beide kanten die veel beter hecht dankzij de flux, daarna pas beide dingen bij elkaar houden en dan is kort verwarmen vaak genoeg. Tin van beide kanten vloeit dan heeft snel en netjes in elkaar.

Als het geen draden of printbordjes zijn is even schuren vaak handig. Ik wilde recent een paar batterijen (geleverd met lipjes) aan elkaar solderen. Ging voor geen meter, tin wilde niet hechten. Schuren, flux erop, tin hechtte meteen. Lipjes naar elkaar gebogen zodat ze goed contact maakten, 2 tellen soldeerbout ertegen en zat muurvast.

Succes!

Voorbeeld: https://www.bol.com/nl/nl...IOA.3_9.12.ProductPageUrl

[memphis]

S39 is het laatste om aan te bevelen en eigenlijk niet aan te bevelen. S39 is voor dikke koperleidingen, het is zo agressief dat dunne koperbanen snel weggevreten worden als je het niet goed reinigt.

Ja, flux is zeker aan te bevelen als het lastig wordt maar neem dan niet zo'n simpele fluxpen maar neem BGA flux wat een soort pasta is, het blijft langer werkzaam (makkelijk met het na-tippen met de bout) maar in de basis met goede soldeer (zeker loodhoudend) is een extra flux niet nodig maar als je het gebruikt is echt een minimale druppel per soldering nodig. Enig nadeel is dat het veel resten achter laat, een busje IPA alcohol met een borsteltje is wel zo prettig om het schoon te maken.

Verder staat youtube vol met soldeer instructie video's zoekbaar op het soort soldeerwerk wat je wilt doen, van simpele draden tot geavanceerd SMD werk.

[DaWaN]

Probeer ook eens wat andere draden, mijn ervaring met goedkope DuPont kabeltjes is dat ze nog wel eens niet te solderen zijn. Mijn vermoeden is dat die kabeltjes van aluminium zijn en/of kunstof vezels in de draad hebben zitten.

[PD2JK]

Dennisdn schreef op zaterdag 3 augustus 2024 @ 16:46:
[...]


Grappig, ik wilde precies hetzelfde gaan schrijven nadat ik recent voor het eerst in 20 jaar ging solderen en nog vóór de eerste tin erop ging al een gat in het midden van mijn hand had..... (en erna nog eentje in de tafel)

Doet mij denken aan deze Shutterstock afbeelding.

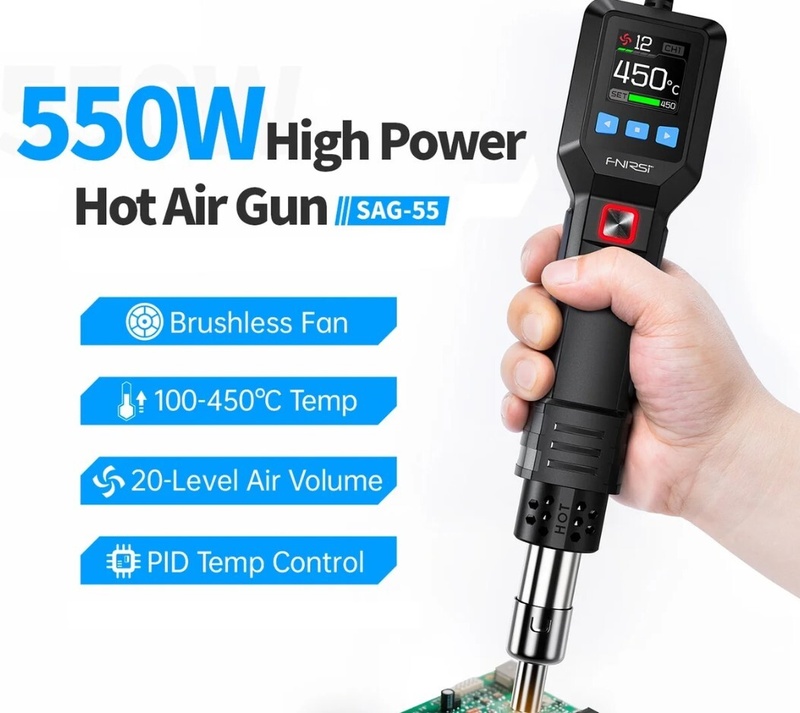

Als je uiteindelijk veel gaat solderen, zou ik iets van een luchtafzuiger/filter kopen. De lucht van flux en soldeer/hars kan niet gezond zijn. Ook al ruikt het lekker.

[Verwijderd]

.

[ Voor 99% gewijzigd door Verwijderd op 07-08-2024 02:38 ]

[memphis]

Verwijderd schreef op dinsdag 6 augustus 2024 @ 11:18:
Dit gaat weer een heerlijk Tweakers topic worden ik lees al Flux, luchtafzuigers ik moet nog even wachten tot iemand komt met een compleet soldeerstation met verschillende punten.

Derde hand is prima kost ook niks, koop wat tin met lood dat werkt prima met zo simpele soldeerbout, special spons is niet nodig elk nat doekje/spons werkt ook prima om je punt weer schoon te maken, vooral veel oefenen koop een printplaatje en wat draad (kost werkelijk niks) en solderen maar.

Deels heb je gelijk, maar.....

De uitspraak "Goed gereedschap is het halve werk" gaat ook op bij het solderen. Natuurlijk zal een vette soldeerstation met alle hulpmiddelen van gezamenlijk een paar honderd euro zwaar overkill zijn om een draadje te solderen maar besef ook dat een station met meerdere punten ook een aanschaf voor de toekomst is mocht je meer gaan doen dan alleen draadjes solderen. En eerlijk, er zijn ook voldoende stations voor een redelijke prijs te vinden, zelfs inclusief een hete lucht station.
Gelukkig is de prijs van een simpele bout minimaal maar ook met andere producten heb ik mensen keuzes zien maken zonder rekening te houden met een toekomst en kwamen er snel achter dat ze toch verkeerde keuzes hadden gemaakt.

Een nat doekje oid zal inderdaad prima werken, maar een standaard voor je bout is wel zo prettig om te hebben en dat komt meestal met een sponsje.

[Fraggert]

Practische tip: niet op je soldeerverbinding blazen.....dan kan broosheid optreden.

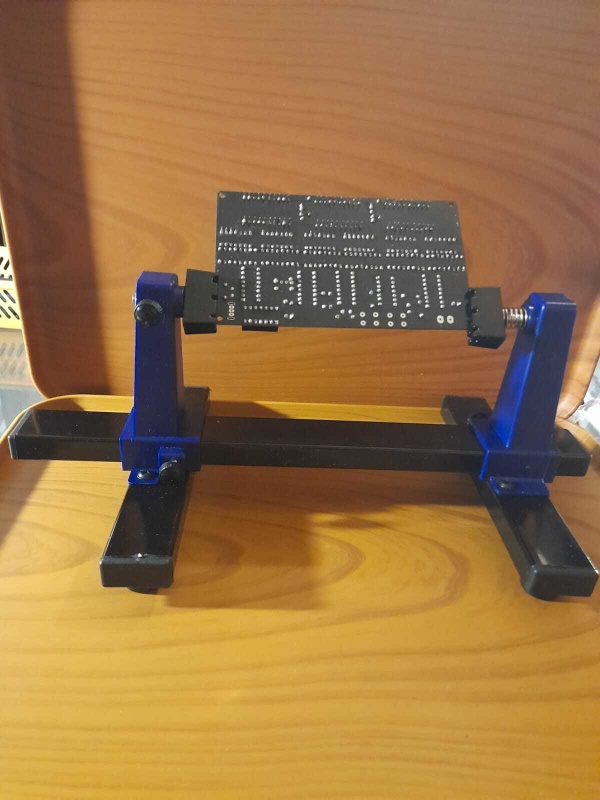

Ik heb voor wat huis/tuin/keuken soldeerwerk zoals zelfbouwaudio et cetera een Aoyue, het typenummer weet ik zo even niet.

Prima prijskwaliteit verhouding, gekocht bij de Eleshop destijds. Het halve zelfbouwaudioforum soldeert daar zo'n beetje mee.

[Mavamaarten]

Mijn tip is ook: haal flux in huis. Er zit flux in soldeer met een flux core, maar dat werkt niet helemaal hetzelfde als je geen perfect oxidevrij draadje wil solderen in een niet perfect oxidevrij gaatje. Een druppeltje flux op je draadje en gaatje en alles vloeit echt een pak beter.

[TBTL]

Met loodhoudende tin is het toch wel makkelijker om 'goed' te krijgen. Gebruik harskerntin, dus tin waar een kern van hars (flux) in zit. Dan hoef je niet apart flux toe te voegen. Ik gebruik Stannol HF32 die ik jaren geleden heb gekocht.

Een soldeerbout met temperatuurregeling à € 100 is niet per se nodig maar maakt het wel makkelijker.

[RobIII]

sanzut schreef op zaterdag 3 augustus 2024 @ 15:46:
Tip niet opvolgen en blind oppakken resulteert in een pijnlijke brandwond, kan ik uit eigen ervaring vertellen 😂

If it smells like chicken you're holding it wrong

60/40 tin gaat al heel veel helpen denk ik. Voor de rest is 't meeste al wel gezegd. Flux helpt, maar voor een enkele keer een paar draadjes solderen moet 't zonder ook lukken. Een wat grotere tip (punt) op je soldeerbout kan ook helpen; hoe kleiner de punt hoe kleiner de 'thermische massa'; dan krijg je niet voldoende warmte in je onderwerp. Een wat grotere tip kan dan helpen. Helaas is op die goedkope bouten niet altijd even makkelijk een andere tip te plaatsen. Voor een goedkoop maar prima prijs/prestatie alternatief, kijk eens naar een Pinecil V2. Fijn ding, komt met prima 'middle of the road' tip, regelbaar. En er zijn leuke sets tips voor te koop (hoewel ze vaak met 200% markup worden verkocht, dus wel even zoeken).

[ Voor 38% gewijzigd door RobIII op 06-08-2024 12:18 ]

[Pol23]

memphis schreef op maandag 5 augustus 2024 @ 01:59:
S39 is het laatste om aan te bevelen en eigenlijk niet aan te bevelen. S39 is voor dikke koperleidingen, het is zo agressief dat dunne koperbanen snel weggevreten worden als je het niet goed reinigt.

Ja! Oeps. S39 was over van de verbouwing

Soldeerwater, dat is wat ik bedoelde. Klein potje met kwastje. Dat werkt voor mij goed met draden en dat soort spul. Laat geen resten achter. Maar ik soldeer nooit op printbordjes dus geen idee hoe het vergelijkt met pasta…

[Boudewijn]

Pol23 schreef op dinsdag 6 augustus 2024 @ 19:29:
[...]


Ja! Oeps. S39 was over van de verbouwing

Soldeerwater, dat is wat ik bedoelde. Klein potje met kwastje. Dat werkt voor mij goed met draden en dat soort spul. Laat geen resten achter. Maar ik soldeer nooit op printbordjes dus geen idee hoe het vergelijkt met pasta…

Soldeerwater is volgens mij ook s39-achtig. Nog nooit iemand dat in de electronica-context zien gebruiken

[ChrisM]

Ha allen, bedankt voor de suggesties. We zijn een paar dagen verder, en ik heb zeker stappen gemaakt. De grootste winst was inderdaad loodhoudend tin gaan gebruiken, daar gaat het (zelfs met mijn simpele soldeerbout) zoveel gemakkelijker mee! Dus ik heb kunnen solderen. Jeeh!

Ik heb ondertussen ook een 3e hand aangeschaft (eigenlijk 4 extra handen), super handig (pun intended). Samen met zo'n metalen blikje om de punt schoon te maken.
Verder kon ik van mijn buurman een multimeter lenen, en een desoldeer pen.. en dat maakt het ook weer een stuk gemakkelijker.
Ik heb nu enkele dag geoefend, en eigenlijk alle verbindingen worden nu goed gesoldeerd (ook nagemeten met de multimeter).

Een eventuele volgende stap zou wel een soldeerstation kunnen zijn (eloshop.nl heeft wat goede suggesties, super site trouwens!), maar voorlopig is het wel goed zo.

Als je nog suggesties hebt, of leuke projectjes om uit te proberen, ik hoor het graag! Mijn projectje dat ik in de startpost noem, is helaas niet gelukt... lijkt een voltage probleem te zijn, dus dat is voor iets later.

En, na de eerste dag, heb ik de soldeerbout niet meer aan de verkeerde kant vast gehad, dus dat wondje is al geheeld ondertussen.

[ls470]

ChrisM schreef op woensdag 7 augustus 2024 @ 13:21:

Een eventuele volgende stap zou wel een soldeerstation kunnen zijn (eloshop.nl heeft wat goede suggesties, super site trouwens!), maar voorlopig is het wel goed zo.

Ik vind het zelf een grote stap vooruit om een temperatuursgeregelde soldeerbout (of soldeerstation) te hebben.
Je moet op eleshop eens naar de pinecil kijken: Dat ding kost maar 52eur en kan bijna alles wat een groter duurder soldeerstation kan (actieve punt, dus zeer snelle regeling/bijsturing; voldoende vermogen). Je hebt er wel nog een usb-c laptopvoeding van 65W (of andere geschikte voeding, maar zo eentje had ik toch liggen) bij nodig, maar als je dat al liggen hebt krijg je heel veel bout voor heel weinig geld/ruimte.


Verder is solderen in principe simpel: je hebt genoeg warmte nodig (met een te koude bout moet je te lang blijven opwarmen; met een te warme bout moet je heel snel werken voor alle flux opgebrand is) en propere oppervlaktes door het gebruik van flux; in het soldeersel zit er flux; als je soldeersel toevoegt voeg je normaal genoeg flux toe; voor moeilijke gevallen kun je extra flux toevoegen maar dat heb je nu niet nodig.
Zodra het soldeersel er uitziet dat het zelf de verbinding wilt maken (dus het blijft niet als een druppel boven je oppervlakte staan, maar vloeit mooi, zowel naar het draadje als naar het contact op het printboard) dan is het goed gelukt...

[DaWizza]

Toen ik begon met solderen heb ik een aantal van deze dingen gehaald:
https://www.eleshop.nl/solderen/elektronicakits.html

Uiteindelijk moet je het gewoon doen en ondervinden wat wel/niet werkt.
Ik heb een goedkope soldeerset van 25 euro en een 3e hand en daar werkt het prima mee zonder fancy dingen.

[naftebakje]

Gecertificeerd IPC soldeerspecialist hier Enkel bedenkingen:
- Loodvrij of loodhoudend maakt weinig verschil als je de regels exact volgt, loodhoudend kan je meer mee 'prutsen'.
- Flux (geen gel, maar vloeibare no-clean) maakt een énorm verschil. Als je in 2 seconden je soldering hebt gedaan, zou je moeten volstaan met de flux in het soldeertin, maar bij het minste gooi ik er een druppel flux op en soldeer ik altijd perfect.
- Om je boutpunt te reinigen is er volledig afgestapt van natte sponsjes (die je enkel met gedemineraliseerd water gebruikte, kalk op je boutpunt wil je niet); maar gebruik je metaalsponsjes. Daardoor blijft de punt vertind en gaat ie véél langer mee.
- Altijd je punt vertinnen als je de bout uitschakelt, daardoor zit oxidatie en beschadiging op het tin en niet op de punt zelf.

En bij solderen zelf: je niet haasten. Drupje flux op de PCB, draadje er in stoppen, (vertinde) boutpunt er tegen, beetje tin toevoegen, even nawarmen, bout weg en niet meer bewegen aan het draadje, klaar.

Maar zie het als fietsen: in het begin vloek je er op, maar eenmaal je vertrokken bent soldeer je op de meest onbereikbare plekken (door een gaatje van 5mm diameter een SMD LED vervangen, why not).

[ChrisM]

Ik ben weer iets verder, en het gaat best lekker. Krimp kousjes zijn ook erg handig.

Nu wil ik nog wat spulletjes bestellen bij Aliexpress. 1 van de dingen waar ik over twijfel, is welke dikte van draad ik moet gebruiken. Ik zal vooral klooien met ESP bordjes, en dus lage voltages (5V), waar vast ook niet veel amperes doorheen gaan. Ik zat zelf te denken aan bijv deze https://www.aliexpress.co...t.0.0.613561d7tJ4ZmP&mp=1 en dan 22 AWG. Is dat OK? Of te dik of te dun?

Ik ga ook een zooi temperatuursensoren DB18B20 aanschaffen, om zo eens wat te meten rondom mijn vloerverwarming verdelers. Het is verslavend.

[PD2JK]

22 AWG is dik zat.

Bij PoE++ (andere toepassing) gaan er soms nog hogere stromen door 26 AWG.

[ChrisM]

PD2JK schreef op maandag 12 augustus 2024 @ 11:10:
22 AWG is dik zat.

Bij PoE++ (andere toepassing) gaan er soms nog hogere stromen door 26 AWG.

Dik zat, betekent dat: neem dunner?

[memphis]

naftebakje schreef op vrijdag 9 augustus 2024 @ 10:13:
Gecertificeerd IPC soldeerspecialist hier Enkel bedenkingen:
- Loodvrij of loodhoudend maakt weinig verschil als je de regels exact volgt, loodhoudend kan je meer mee 'prutsen'.
- Flux (geen gel, maar vloeibare no-clean) maakt een énorm verschil. Als je in 2 seconden je soldering hebt gedaan, zou je moeten volstaan met de flux in het soldeertin, maar bij het minste gooi ik er een druppel flux op en soldeer ik altijd perfect.
- Om je boutpunt te reinigen is er volledig afgestapt van natte sponsjes (die je enkel met gedemineraliseerd water gebruikte, kalk op je boutpunt wil je niet); maar gebruik je metaalsponsjes. Daardoor blijft de punt vertind en gaat ie véél langer mee.
- Altijd je punt vertinnen als je de bout uitschakelt, daardoor zit oxidatie en beschadiging op het tin en niet op de punt zelf.

En bij solderen zelf: je niet haasten. Drupje flux op de PCB, draadje er in stoppen, (vertinde) boutpunt er tegen, beetje tin toevoegen, even nawarmen, bout weg en niet meer bewegen aan het draadje, klaar.

Maar zie het als fietsen: in het begin vloek je er op, maar eenmaal je vertrokken bent soldeer je op de meest onbereikbare plekken (door een gaatje van 5mm diameter een SMD LED vervangen, why not).

Hier ook een IPC gecertificeerde, 7711/7721 en IPC-A-610 en ik deel niet al je meningen.
Ja, ik heb met beide fluxtypes gewerkt en ben van mening dat fluxgel of beter bekend als BGA flux veel beter werkt en vanwege de minimale benodigde dosering doe je er ook langer mee. En tja... no clean flux klinkt leuk maar het is beter dat je het nog steeds schoonmaakt want het laat resten achter.

[fastedje]

ChrisM schreef op zaterdag 3 augustus 2024 @ 15:41:
TLDR: onderaan

...
En daarna komen er misschien nog wel meer vragen. Wie wil een beginner helpen?
(En is er iemand in de omgeving Leiden die me een lesje solderen wil geven, dan hou ik me van harte aanbevolen! )

Bij veel soldeerbouten zit een metalen houder, een soort van veer waar de bout precies inpast. Lidl heeft regelmatig zoiets in de aanbieding en deze is regelbaar:
https://www.lidl.nl/p/par...fMTqM6HjyhB8aAhSBEALw_wcB

Wellicht is het handig om printpennen ten gebruiken: als.je.vaker draden gaat vervangen dan beschadig je de printplaat niet zo snel.

Zorg dan alle soldeervlakken schoon en vrij zijn van oxidatie. Tin met lood smelt en vloeit een stuk beter. Eventueel zou je extra sildeerflux kunnen gebruiken(niet te veel) zodat het wat makkelijker gaat.

Tin met lood kan je prima met 320-340 graden solderen. Zonder lood wellicht wat hoger.

Als.je litze draadjes soldeert, eerst ca 5-6mm strippen, twisten en dan eerst vertinnen. Het sowieso goed niet vertinde delen eerst te vertinnen.

Om Tin weg.te halen kan je het een tinzuigertje kopen zoiets als dit:
https://www.eleshop.nl/tinzuiger.html

Gebruik ook niet teveel tin, een mooie soldeerverbinding is altijd mooi hol en nooit bol. Doe een klein beetje tin aan de punt van je bout en verwarm tegelijk bijde delen die je aan elkaar wilt solderen meestal tussen 2 a 3 sec, afhankelijk van de dikte van de draden of pinnen. Voeg.dan heel kort een beetje tin toe precies op het.punt waar beide soldeervlakken elkaar raken bij de soldeerpunt. Je hebt eigenlijk altijd minder tin nodig dan je in eerste instantie denkt. Toevoegen kan altijd, weghalen kan alleen met een tinzuiger of litze en dan kan je opnieuw beginnen

[DjoeC]

Ik mis nog even de suggestie om 1 of meer breadboards aan te schaffen. Handig om als electronica beginner (delen van) een schema vast uit te proberen en zien dat je onderdelen goed zijn voordat de handel in/aan elkaar gesoldeerd wordt. In solderen, uit solderen, weer in solderen - bij mij als hobbyist blijft dat lastig want inmiddels zitten de gaatjes vrijwel dicht, zit er soldeer aan de draden, etc.

Zoiets bijvoorbeeld.

[Charles Nasi]

Hier een IPC 7711/7721 gecertificeerde. Tijdens de PIEK-opleiding kwam de docent met de volgende gezongen regel: 'Metalen die in aanraking komen met zuurstof oxideren'. Oftewel:
- Hang een flinke mop tin aan je punt voordat je hem weglegt: dan oxideert je punt niet.
- Maak je te solderen onderdelen schoon met flux.
- Wat je fluxt, ook met no-clean reinig je goed met IPA.
- Gebruik geen natte sponzen maar messing brass.
- Voor thuis soldeer ik nu met een Pinecil V2. Prijs/prestatie is ongeëvenaard. Al helemaal als je er andere firmware op installeert. Gebruik wel een goede voeding.
- De punten via AliExpress voor 2 of 3 euro zijn 'ruk'. Die van Pine64 zelf zijn goed en kosten amper meer.
- Ga niet liggen prutsen met een tinzuiger, maar gebruik litze. Die apparaten uit de middeleeuwen zouden verboden moeten worden:p
- Werk lekker met loodhoudende tin. Scheelt veel frustratie als je gaat beginnen / leren met solderen. Als de klant het niet vereist, maak het jezelf makkelijk - maar ventileer goed.

Professioneel werk ik liever met een flux gel. Topnik Zel noclean vind ik heerlijk werken. Ook als allround-flux en niet alleen bij micro-BGA.

Via AliExpress heb ik voor mezelf en m'n partner wat soldeerbordjes gekocht. Voor 20 euro kan je jezelf heel comfortabel maken met solderen.

[ Voor 13% gewijzigd door Charles Nasi op 16-08-2024 19:02 ]

[Ramon 73]

naftebakje schreef op vrijdag 9 augustus 2024 @ 10:13:
Gecertificeerd IPC soldeerspecialist hier

Het leest alsof je training van mij of een collega gehad hebt 🤣🤣🤣
Ik ben nml. een van de 9 personen in de Benelux die degelijke IPC certificeringen mogen doen. En er zijn twee opleidingsbedrijven waar die trainers werken. Maar uit je verhaal begrijp ik al dat je vrijwel zeker van een trainer van ons les hebt gehad.

[Ramon 73]

ChrisM schreef op zaterdag 3 augustus 2024 @ 15:41:
TLDR: onderaan


Daarna lees ik: je moet je punt schoonmaken... Dus ook een soldeer tip cleaner kopen? https://www.hobbyelectronica.nl/product/soldeer-tip-cleaner/

Het .

TLDR:
Dus, samenvattend:
- Beginner met solderen, welke tips & tricks hebben jullie voor mij? Ik ga het echt heel af en toe, hobby-matig, doen.
- Ik heb een 40w Pensol SL963 soldeerbout.
- Ga loodhoudende tin kopen.
1. Ik zoek een suggestie voor een 3e hand, niet te duur
2. Soldeer tip cleaner kopen?
3. Nog andere dingen die eigenlijk wel echt nodig zijn?

Koop een soldeerbout met zoveel vermogen als mogelijk! 65 watt klinkt veel, maar is het niet.
Wij laten iedereen werken met soldeerstations van minimaal 120 Watt, en dat is regelmatig te weinig met printen met veel interne lagen.
65 watt is echt heel erg krap aan. Misschien voor een simpel enkelzijdig printje nog wel, maar verder niet toereikend meer. 80 watt is het bare minimum tegenwoordig. Bedenk dat de temperatuur regeling de temperatuur niet ongecontroleerd laat oplopen. Een soldeerbout met hoog vermogen warmt snel op, blijft op temperatuur tijdens solderen en kan snel voldoende warmte bijstoken.

Gebruik vlakke soldeerpunten, ronde, spitse punten zijn uit den boze. Daarbij is de warmte overdracht zeer gering. Je wil juist een zo groot mogelijk contact tussen bout en soldering.

Altijd druppel tin aan de punt!!! Een droge punt draagt nauwelijks warmte over.

Loodhoudend word ik altijd een beetje verdrietig van....het is gewoon een smoesje om te verbergen dat gereedschap, vakkennis of beiden tekort schieten. Alleen prutsers nemen nog hun toevlucht tot loodhoudend soldeertin.

[naftebakje]

Ramon 73 schreef op vrijdag 16 augustus 2024 @ 19:10:
[...]Het leest alsof je training van mij of een collega gehad hebt 🤣🤣🤣
Ik ben nml. een van de 9 personen in de Benelux die degelijke IPC certificeringen mogen doen. En er zijn twee opleidingsbedrijven waar die trainers werken. Maar uit je verhaal begrijp ik al dat je vrijwel zeker van een trainer van ons les hebt gehad.

Ik kan de training inmiddels bijna zelf geven ;-)
Al meer dan 10 jaar les van Stefan.

[Ramon 73]

naftebakje schreef op maandag 19 augustus 2024 @ 08:19:
[...]
Ik kan de training inmiddels bijna zelf geven ;-)
Al meer dan 10 jaar les van Stefan.

Hahaha, ondanks dat hij voor een andere firma werkt ken ik hem goed. Prima kerel, goede trainer.
Training zelf kunnen geven kan altijd, je kunt je laten opleiden tot IPC trainer. En jammer genoeg veranderd er binnen IPC nooit zo heel erg veel. Dus na 10+ jaar 7711/7721 heb je het verhaal al vaker gehoord. Er komt binnenkort weer een update aan, al blijft de basis overeind.

[ Voor 31% gewijzigd door Ramon 73 op 19-08-2024 15:02 ]

[memphis]

Ramon 73 schreef op maandag 19 augustus 2024 @ 15:00:
[...]


Hahaha, ondanks dat hij voor een andere firma werkt ken ik hem goed. Prima kerel, goede trainer.
Training zelf kunnen geven kan altijd, je kunt je laten opleiden tot IPC trainer. En jammer genoeg veranderd er binnen IPC nooit zo heel erg veel. Dus na 10+ jaar 7711/7721 heb je het verhaal al vaker gehoord. Er komt binnenkort weer een update aan, al blijft de basis overeind.

En toch maar om de 2 jaar opfrissen.... Ik heb overigens van 2 Ramons training gehad betreffende mijn 2 certificaten.

[Ramon 73]

memphis schreef op maandag 19 augustus 2024 @ 15:53:
[...]


En toch maar om de 2 jaar opfrissen.... Ik heb overigens van 2 Ramons training gehad betreffende mijn 2 certificaten.

Ik ben een van die twee en die andere ken ik ook heel goed.

En ja, elke twee jaar opfrissen blijft een eis die IPC oplegt. Dat komt niet van de trainingscentrum. Maar bij heel veel mensen is het echt bittere noodzaak om elke twee jaar te herhalen. Wij hebben klanten die echt niet door de verkorte hercertificering komen en daar helemaal van in de stress raken. Dus die doen elke twee jaar de volledige training opnieuw.
Maar je kunt een zgn. Challenge test doen. Theoretisch examen en alle soldeer/repareer praktijk opdrachten en als je slaagt ben je weer klaar voor twee jaar. Krijgt dan weliswaar geen training meer, om jouw tijd te besparen.


On topic maar weer. Hierbij wat filmpjes over solderen:
Voorbereiding:
YouTube: Solderen doe je zo! @ETECH Training

Draden voorvertinnen:
YouTube: Hoe en waarom vertin je draden? (beste soldeer tips en trucs)

Beter solderen:
YouTube: In 5 stappen naar beter solderen!

[ Voor 22% gewijzigd door Ramon 73 op 19-08-2024 18:42 ]

[Limhes]

Ik soldeer al 30 jaar (zeer) regelmatig en dit zijn mijn gouden tips:

* Gebruik lood-tin soldeer met fluxkern. Dikte 0.5 of 1 mm
* Zet je soldeerbout niet te heet (max 250 C) anders gaat de electroplating van je tip snel achteruit
* Maak je tip steeds tussendoor schoon in zo'n "sponsje van staalwol" en nooit zo'n sponsje met water

* Solderen van draadjes: strippen, dan twisten, dan het draadje vertinnen, en dan afknippen op de gewenste lengte, vóórdat je het ergens anders aan vastsoldeert
* Solderen van meerdere draadjes ergens aan vast: strippen, samentwisten, dan vertinnen, dan afknippen op lengte, dan vastsolderen

* Soldeer, meer als regel dan uitzondering, in drie stappen: vertin onderdeel A, vertin onderdeel B en smelt ze daarna aan elkaar zonder meer tin te gebruiken. Je kan daarna de verbinden nog wat versterken door meer tin toe te voegen. Door dit multistaps proces krijg je meer controle en betere "joints"

* Solderen van SMD componenten is een beetje een vak apart en zou ik nog even links laten liggen. Je hebt daar baat bij een heel arsenaal tools en tips en tricks

[Ramon 73]

Limhes schreef op maandag 19 augustus 2024 @ 19:02:
Ik soldeer al 30 jaar (zeer) regelmatig en dit zijn mijn gouden tips:

* Gebruik lood-tin soldeer met fluxkern. Dikte 0.5 of 1 mm


* Soldeer, meer als regel dan uitzondering, in drie stappen: vertin onderdeel A, vertin onderdeel B en smelt ze daarna aan elkaar zonder meer tin te gebruiken. Je kan daarna de verbinden nog wat versterken door meer tin toe te voegen. Door dit multistaps proces krijg je meer controle en betere "joints"

Geen loodhoudend soldeertin gebruiken aub. Een goede Almit of Alpha loodvrij werkt tegenwoordig beter dan het beste loodhoudend soldeertin.

En solderen zonder flux (twee vertinde delen samenvoegen zonder tin/flux toe te voegen) is verre van ideaal. De oppervlaktespanning blijft vrij hoog en het tin vloeit niet zo goed.

[ Voor 33% gewijzigd door Ramon 73 op 20-08-2024 08:07 ]

[Evertt]

Bezuiniging niet op een soldeerbout heb nu 1 met een actieve punt is binnen aantal seconden warm.
https://www.eleshop.nl/jbc-bt-2bqa-soldeerstation.html

Wat ook handig is een 3de hand en een heteluchtpistolen om krimpkous te smelten. Niet proberen met een aansteker dan is de vlampunt te hoog waardoor je meer beschadigd.

[wim62]

Ramon 73 schreef op dinsdag 20 augustus 2024 @ 08:01:
[...]


Geen loodhoudend soldeertin gebruiken aub.

Voor een hobbyist maakt dat niets uit , voor die paar soldeertjes die die per jaar maken .
In de bouw moet je ook schoenen aan met stalen neuzen , maar de thuisklusser hoeft dat niet .

[memphis]

Evertt schreef op dinsdag 20 augustus 2024 @ 09:28:
Bezuiniging niet op een soldeerbout heb nu 1 met een actieve punt is binnen aantal seconden warm.
https://www.eleshop.nl/jbc-bt-2bqa-soldeerstation.html

Wat ook handig is een 3de hand en een heteluchtpistolen om krimpkous te smelten. Niet proberen met een aansteker dan is de vlampunt te hoog waardoor je meer beschadigd.

Hoewel ik JBC fantastisch spul vind was na lang nadenken de prijs over een langere tijd mij te hoog. De punten zijn 30 tot 35 euro per stuk dus niet alleen de aanschaf met een paar diverse punten schrok mij maar ik heb ook van dichtbij gezien dat de punten sneller op zijn als ik dat vergelijk met de uiteindelijke Weller WE1010 die ik uiteindelijk aangeschaft heb. OK, 70 watt mag misschien volgens advies hier te weinig zijn, ik heb er nog niets van gemerkt met bv het solderen van 12AWG draden voor mijn modelbouw t/m de 0402 en SOT23 componenten in mijn laatste elektronica project, zolang je er maar de juiste punten voor hebt.

Limhes schreef op maandag 19 augustus 2024 @ 19:02:

* Solderen van SMD componenten is een beetje een vak apart en zou ik nog even links laten liggen. Je hebt daar baat bij een heel arsenaal tools en tips en tricks

Leuke competitie voor de techneuten: Soldeer SMD met een ordinaire soldeerpistool, het kan prima, het is gewoon een kwestie van doen. Dat geldt ook voor SMD, zo'n proefkitje ergens hier aangegeven zou wel een goede 1e oefening zijn.

Overigens heb je geen grote diversiteit aan punten nodig. Je moest ook eens weten hoe ver je kunt komen met 2 bouten tegelijk (die 2e hoeft echt geen dure station te zijn) of anders een hete lucht station van een paar tientjes.

[Limhes]

De hetze tegen loodvrije soldeer voor thuisgebruik of R&D gebruik heb ik nooit zo goed begrepen. Het moet vanwege RoHS, fair enough, en dus mag het in de meeste CE gekeurde producten niet. Dat is goede regelgeving die zinvol is vanwege de grote schaal waarop ze opereert, en dus de hoeveelheid lood (etc.) die in de natuur terechtkomt minimaliseert.

Voor thuisgebruik en ook in een R&D setting is het prima en kan ik geen nadelen bedenken. Het verdampt niet (de fluxdampen kunnen wel schadelijk zijn, overigens) en het werkt veel fijner, ook als je zonder flux twee vertinde delen aan elkaar soldeert.

Is het hele "tin whisker" probleem met loodvrije soldeer inmiddels opgelost of is dat nog relevant?

[ChrisM]

De beginner hier: toen ik het met loodvrije tin probeerde, loste mijn tin steeds op. Elke keer als ik het opwarmde, verdween het.
Met loodhoudend heb ik dat geen 1x gehad.

Wat doe ik fout?

[Ramon 73]

Limhes schreef op dinsdag 20 augustus 2024 @ 17:22:

Is het hele "tin whisker" probleem met loodvrije soldeer inmiddels opgelost of is dat nog relevant?

Tin Whiskers dateren al van 1955-1960 ongeveer. Toen werden de eerste problemen, veroorzaakt door tin whiskers, al gedocumenteerd. Nadat heeft er een speciale webpagina over.
Dus Tin Whiskers is niet nieuw, ook niet specifiek gerelateerd aan loodvrij. Weliswaar is het fenomeen meer prominent aanwezig bij loodvrij, maar ook daar zijn oplossingen voor.


En dat hele gezeur hier over "loodhoudend is beter" wordt in hoofdzaak veroorzaakt doordat iedereen cheapass AliExpress oid zooi koopt. Daarmee heb je ook slechte resultaten, in vergelijking met loodvrij. Neem je een fatsoenlijk merk zoals Almit, Alpha, Felder of Multi core dan ga je merken dat het heus wel meevalt met het ondermaats presterende loodvrije tin. En een zilvervrije legering zoals Sn100Ni+ van Felder is nauwelijks duurder dan loodhoudend, heeft een smeltpunt dat dicht bij loodhoudend ligt en vloeit net zo goed als loodhoudend. Ook de textuur na solderen is veel netter.
Maar goed, iedereen moet maar doen wat ze leuk vinden.

[dragonhaertt]

memphis schreef op dinsdag 20 augustus 2024 @ 11:03:
[...]


Hoewel ik JBC fantastisch spul vind was na lang nadenken de prijs over een langere tijd mij te hoog. De punten zijn 30 tot 35 euro per stuk dus niet alleen de aanschaf met een paar diverse punten schrok mij maar ik heb ook van dichtbij gezien dat de punten sneller op zijn als ik dat vergelijk met de uiteindelijke Weller WE1010 die ik uiteindelijk aangeschaft heb. OK, 70 watt mag misschien volgens advies hier te weinig zijn, ik heb er nog niets van gemerkt met bv het solderen van 12AWG draden voor mijn modelbouw t/m de 0402 en SOT23 componenten in mijn laatste elektronica project, zolang je er maar de juiste punten voor hebt.


[...]


Leuke competitie voor de techneuten: Soldeer SMD met een ordinaire soldeerpistool, het kan prima, het is gewoon een kwestie van doen. Dat geldt ook voor SMD, zo'n proefkitje ergens hier aangegeven zou wel een goede 1e oefening zijn.

Overigens heb je geen grote diversiteit aan punten nodig. Je moest ook eens weten hoe ver je kunt komen met 2 bouten tegelijk (die 2e hoeft echt geen dure station te zijn) of anders een hete lucht station van een paar tientjes.

JBC is inderdaad best prijzig, maar imho "Buy once, cry once"
Die soldeerstations zijn echt het fijnste waar ik ooit mee heb gewerkt,

Ik heb in de detachering gewerkt en dus heel wat verschillende labs en soldeerstations gezien, maar JBC is voor mij echt wel het lekkerste werken. Uiteindelijk dus ook voor mij thuis een CD-2BQF gekocht met wat extra tips.
Daarmee kan ik alles van 0402 SMD tot dikke koper kabels en heatsinks redelijk solderen. Perfect voor thuisgebruik.

Op mijn huidige werk hebben we een Weller station met uitwisselbare tips, maar elke keer als ik hier zit te solderen heb ik heimwee aan mijn eigen setje.

Wat betreft loodhoudend vs loodvrij, ik soldeer zelf liever ook loodhoudend.
Loodvrij is tegenwoordig inderdaad (bijna) net zo goed, maar de flux is een stuk agressiever. Als je geen geweldige afzuiginstallatie hebt staan is loodhoudend nog steeds aan te raden voor de hobbyist.

[Eraser127]

Toevallig vorige week maar eens nieuwe desoldeer litze gekocht, wat een verademing . Mijn oude was misschien al wel 10 jaar oud, die deed dus ook een partij moeilijk

[Ramon 73]

Eraser127 schreef op vrijdag 23 augustus 2024 @ 17:19:
Toevallig vorige week maar eens nieuwe desoldeer litze gekocht, wat een verademing . Mijn oude was misschien al wel 10 jaar oud, die deed dus ook een partij moeilijk

Op (goede) desoldeerlitze zit ook flux. Die is ook begrensd in houdbaarheid. Je kunt evt een beetje flux toevoegen en het oude draad opgebruiken.

[memphis]

Inderdaad, ook als het leegzuigen van een plek moeilijk gaat doe ik ook wel eens wat extra flux op het litze, werkt goed!

[ChrisM]

Ik ben nu al een tijdje aan het solderen, het gaat super, eigenlijk. Heb ook dupont connectors, maakt het ook wat gemakkelijker. Dus ben wel tevreden.
Voor de beginner die ook wil starten met solderen, ik had achteraf dit soldeerstation willen kopen, ipv die simpele soldeerbout (zonder temperatuurregeling): https://www.eleshop.nl/ca...akko-fx-888d/category/15/
Misschien in de toekomst...

Ben nu bezig met wat extra hulpmiddelen die handig zijn. Kon wat lenen van een buurman, maar die wil z'n spul natuurlijk terug.

Ik gebruik nu deze striptang (van de buurman): https://www.conrad.nl/nl/...-8-tot-28-awg-744150.html
Maar €72 is best veel... is er een kwalitatieve goede striptang voor minder? Gebruik het dus voor m'n soldeerspul, maar ook af en toe wat netwerk-werkzaamheden thuis en ben ook nog wel eens aan het priegelen met electricteitskabeltjes in huis.

En qua multimeter denk ik aan deze: https://www.eleshop.nl/owon-ow18d-multimeter.html
Ik gebruik het om voltage te meten, en om te checken of het solderen goed is gegaan (zijn de connecties goed gemaakt).

Voor mij is het echt hobby-matig. Ik hoef echt niet het goedkoopste spul, maar ik wil ook zeker niet de duurste met allerlei mogelijkheden die ik nooit ga gebruiken.

Hebben jullie nog aanbevelingen voor een striptang en/of multimeter?

[ Voor 13% gewijzigd door ChrisM op 22-10-2024 10:09 ]

[memphis]

Bij de eleshop heb je ook voor iets meer dan 100 euro een multimeter met scoop in 1, als je iets hebt wat niet goed werkt is een scoop soms veel handiger dan een voltmeter.

[naftebakje]

Een simpel breekmes, draad tussen duim en breekmes, draad een rondje draaien met nauwelijks druk, klaar. Het kost je mss wel wat sneetjes tot je het goed kan, maar is wss de goedkoopste optie.

[Ramon 73]

memphis schreef op maandag 12 augustus 2024 @ 12:06:
[...]


Hier ook een IPC gecertificeerde, 7711/7721 en IPC-A-610 en ik deel niet al je meningen.
Ja, ik heb met beide fluxtypes gewerkt en ben van mening dat fluxgel of beter bekend als BGA flux veel beter werkt en vanwege de minimale benodigde dosering doe je er ook langer mee. En tja... no clean flux klinkt leuk maar het is beter dat je het nog steeds schoonmaakt want het laat resten achter.

@naftebakje @memphis Welk trainingscentrum en trainer hebben jullie de training gedaan? Just curious ☺️

Flux gel soldeert als een malle. Geeft echter ook veel rommel op je printplaat. Ik verkies vloeibare flux zolang het solderen niet teveel problemen oplevert.

[memphis]

Ramon 73 schreef op dinsdag 22 oktober 2024 @ 19:15:
[...]

@naftebakje @memphis Welk trainingscentrum en trainer hebben jullie de training gedaan? Just curious ☺️

Flux gel soldeert als een malle. Geeft echter ook veel rommel op je printplaat. Ik verkies vloeibare flux zolang het solderen niet teveel problemen oplevert.

ETECH
En 1 van de mensen heeft hier ook gereageerd https://gathering.tweakers.net/forum/view_message/79860486

[Ramon 73]

memphis schreef op dinsdag 22 oktober 2024 @ 19:57:
[...]


ETECH
En 1 van de mensen heeft hier ook gereageerd https://gathering.tweakers.net/forum/view_message/79860486

Perfect! Da's bij ons dan geweest, altijd leuk om mijn eigen werk terug te zien in de praktijk

[memphis]

Ramon 73 schreef op dinsdag 22 oktober 2024 @ 20:25:
[...]


Perfect! Da's bij ons dan geweest, altijd leuk om mijn eigen werk terug te zien in de praktijk

Dat was bij Head, helaas door te weinig werk ben ik nu weer werkzoekende. Ik hoop dat de certificaten daarin mee helpen.

[Ramon 73]

memphis schreef op dinsdag 22 oktober 2024 @ 21:40:
[...]


Dat was bij Head, helaas door te weinig werk ben ik nu weer werkzoekende. Ik hoop dat de certificaten daarin mee helpen.

Head bestaat al niet meer onder die naam, heet nu MACH Technology Katwijk. En certificaten helpen vaak wel, hier in het zuiden zit een grote telefoonreparateur en die vroegen in hun vacatures "het hebben van een (desnoods verlopen) IPC-7711/21 certificaat is een pre".

[Thralas]

ChrisM schreef op dinsdag 22 oktober 2024 @ 10:07:
Maar €72 is best veel... is er een kwalitatieve goede striptang voor minder?

Ja, de Jokari PWS-PLUS 002 bijvoorbeeld. Op Amazon voor €16,95 verkrijgbaar (let op, er zijn meerdere listings en meerdere modellen, deze doet AWG 20-30). Om het bedrag voor gratis verzending te halen kun je er daar ook nog een Jokari Super 4 Plus bij kopen à €13,95 voor 't grotere werk (AWG 10-24).

Voor mij is het echt hobby-matig. Ik hoef echt niet het goedkoopste spul, maar ik wil ook zeker niet de duurste met allerlei mogelijkheden die ik nooit ga gebruiken.

De UT133A is €15 goedkoper dan je Owon en is evengoed bruikbaar. Bestel van het geld dat je uitspaart een flesje vloeibare flux mee bij Eleshop.

[ChrisM]

Thralas schreef op woensdag 23 oktober 2024 @ 10:34:
[...]


Ja, de Jokari PWS-PLUS 002 bijvoorbeeld. Op Amazon voor €16,95 verkrijgbaar (let op, er zijn meerdere listings en meerdere modellen, deze doet AWG 20-30). Om het bedrag voor gratis verzending te halen kun je er daar ook nog een Jokari Super 4 Plus bij kopen à €13,95 voor 't grotere werk (AWG 10-24).


[...]


De UT133A is €15 goedkoper dan je Owon en is evengoed bruikbaar. Bestel van het geld dat je uitspaart een flesje vloeibare flux mee bij Eleshop.

Dit zijn heel fijne tips! Dank, echt precies wat ik zoek. Denk dat ik dit dan ga bestellen.. scheelt toch echt wel een flink bedrag, wat ik dan weer in DS18B20 sensoren kan steken.

[rajackar]

Mooi topic dit. Heb al veel goede informatie opgedaan.

Ik probeerde vandaag mijn sticks van mijn dualsense controller te vervangen. Nu zijn de soldeer punten op zijn zachtst gezegd niet onder de indruk van mijn 30 watt soldeer bout.
Is dit een probleem met het vermogen of mis ik nog iets anders?
En zo ja, wat zouden jullie aanraden?
Ik soldeer erg weinig en wil eigenlijk niet al te veel uitgeven. Ik zag al opties die meer kosten dan twee nieuwe dualsense controllers

[memphis]

De meeste simpele soldeerbouten hebben niets geregeld dus als je iets koels aanraakt zal niet het vermogen opgeschroefd worden om de tip op temperatuur te houden wat een fatsoenlijk geregelde station/bout wel doet.

30w moet voor normaal elektronica solderen prima gaan, meer is altijd beter. Ook speelt de grootte van de punt een rol, een kleine punt kan weinig hitte overbrengen tov een dikke punt.

Dus ja, er zijn meerdere factoren die het solderen wel of niet tot een succes kunnen brengen.

[wim62]

Als je iets wil desolderen dan kun je het beste tin toe te voegen op de verbinding die je wil verwijderen .

[Ramon 73]

rajackar schreef op donderdag 7 november 2024 @ 14:27:
Mooi topic dit. Heb al veel goede informatie opgedaan.

Ik probeerde vandaag mijn sticks van mijn dualsense controller te vervangen. Nu zijn de soldeer punten op zijn zachtst gezegd niet onder de indruk van mijn 30 watt soldeer bout.
Is dit een probleem met het vermogen of mis ik nog iets anders?
En zo ja, wat zouden jullie aanraden?
Ik soldeer erg weinig en wil eigenlijk niet al te veel uitgeven. Ik zag al opties die meer kosten dan twee nieuwe dualsense controllers

Tsja, solderen aan hedendaagse electronica vraagt nogal wat van het gereedschap. Als ik zie wat op de gemiddelde tafel aan apparatuur staat.... sommige mensen kopen daar een tweede auto van.
Maar een soldeerbout met:
- goede temperatuurregeling
- minimaal 80 watt vermogen
- passende soldeerstift om de warmte adequaat over te brengen
Moet je het meeste mee kunnen uitvoeren. Beetje (gel)flux erbij en gaan.

Meest voorkomende fout is een bout met te weinig vermogen en een (veel) te kleine punt. Meeste mensen denken dat het met een spitser/dunner puntje beter solderen is, juist het omgekeerde. Je moet de warmte wel kunnen overbrengen!

[memphis]

Ramon 73 schreef op zondag 10 november 2024 @ 12:52:

Meest voorkomende fout is een bout met te weinig vermogen en een (veel) te kleine punt. Meeste mensen denken dat het met een spitser/dunner puntje beter solderen is, juist het omgekeerde. Je moet de warmte wel kunnen overbrengen!

De IPC stelregel is een punt dat net zo breed is als de te solderen eiland.

[sjorsjuhmaniac]

iemand een tip waar de BFA flux en Almit, Alpha, Felder of Multi core tin te kopen?

Ik wordt van het kastje (ali) naar de muur (bol) gestuurd door de zoekmachines.

[M14]

sjorsjuhmaniac schreef op zondag 29 juni 2025 @ 23:32:
iemand een tip waar de BFA flux en Almit, Alpha, Felder of Multi core tin te kopen?

Ik wordt van het kastje (ali) naar de muur (bol) gestuurd door de zoekmachines.

Bij Farnell zal alles te vinden zijn wat je nodig hebt.

[memphis]

sjorsjuhmaniac schreef op zondag 29 juni 2025 @ 23:32:
iemand een tip waar de BFA flux en Almit, Alpha, Felder of Multi core tin te kopen?

Ik wordt van het kastje (ali) naar de muur (bol) gestuurd door de zoekmachines.

Ik had laatst 2 tubes BGA flux voor een tientje van Amazon.nl ook daar kan je vele soorten soldeer en wick vinden. En vergeet niet Eleshop.nl waar je veel spullen voor een elektronica werkplaatsinrichting kunt vinden.

[sjorsjuhmaniac]

memphis schreef op donderdag 3 juli 2025 @ 12:45:
[...]


Ik had laatst 2 tubes BGA flux voor een tientje van Amazon.nl ook daar kan je vele soorten soldeer en wick vinden. En vergeet niet Eleshop.nl waar je veel spullen voor een elektronica werkplaatsinrichting kunt vinden.

Kan je miss een linkje posten naar je laatste bestelling? ik zoek me ongans maar krijg niets wat rond die prijs zit. Ik heb NL, DE en FR geprobeerd.

[ Voor 3% gewijzigd door sjorsjuhmaniac op 06-08-2025 22:03 ]

[memphis]

sjorsjuhmaniac schreef op woensdag 6 augustus 2025 @ 22:03:
[...]


Kan je miss een linkje posten naar je laatste bestelling? ik zoek me ongans maar krijg niets wat rond die prijs zit. Ik heb NL, DE en FR geprobeerd.

Deze: https://www.amazon.nl/dp/...onn_dt_b_fed_asin_title_5
Maar ik zie dat die niet meer leverbaar is

Genoeg andere opties: https://www.amazon.nl/Sol...?ie=UTF8&node=27933223031

Zie bv deze: https://www.amazon.nl/vlo...middelpasta/dp/B0CQZKZVMH
Kan ook 2 tubes kiezen voor 11 euro.....

[ Voor 15% gewijzigd door memphis op 06-08-2025 23:27 ]

[sjorsjuhmaniac]

Thanks!

[sjorsjuhmaniac]

memphis schreef op woensdag 6 augustus 2025 @ 23:23:
[...]


Deze: https://www.amazon.nl/dp/...onn_dt_b_fed_asin_title_5
Maar ik zie dat die niet meer leverbaar is

Genoeg andere opties: https://www.amazon.nl/Sol...?ie=UTF8&node=27933223031

Zie bv deze: https://www.amazon.nl/vlo...middelpasta/dp/B0CQZKZVMH
Kan ook 2 tubes kiezen voor 11 euro.....

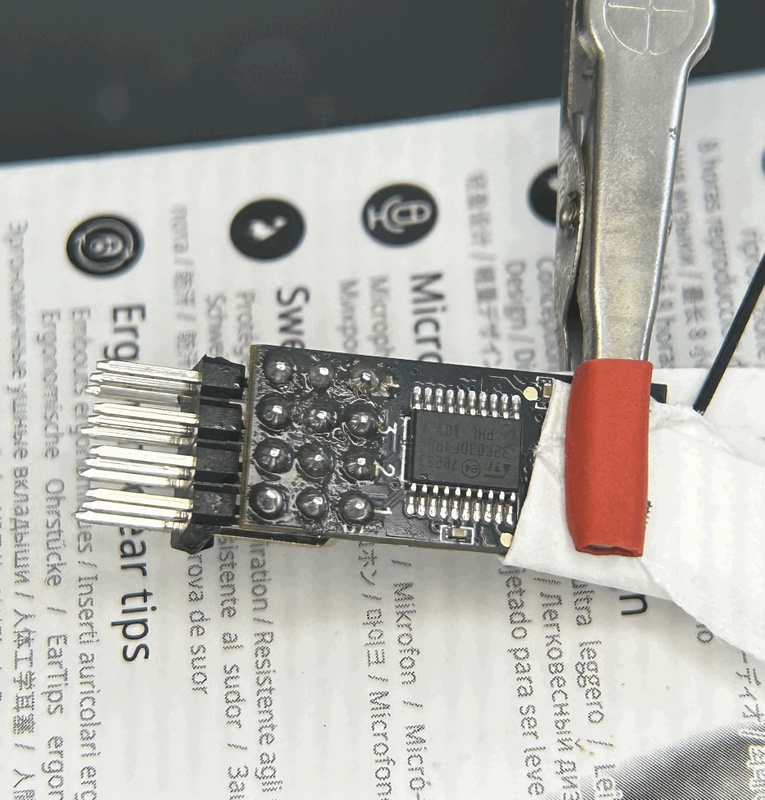

Heb jij miss een idee wat ik hier fout doe?

Ik heb hier wat flux en daarna soldeer pasta op gedaan. Het vloeit niet mooi naar de pads. Ik denk dat er te weinig soldeer is en temp te hoog. Ik krijg namelijk veel losse bolletjes als ik de pin verwarm.

Meer soldeer likt slecht omdat dan de pasta rondzwemt en bin andere pinnen komt door de flux.

[memphis]

Als je dat al niet eens zonder een flux of pasta gesoldeerd krijgt is er iets heel goed fout. Allereerst gebruik je flux OF (!!!!) pasta, niet beide, dat kan zelfs vloeken. En dan als je normale soldeer met flux hebt is dit prima zonder extra flux of pasta te doen.

Je zegt niets over de bout temperatuur en punt. Een IPC stelregel is dat je een punt moet gebruiken dat net zo breed is als het eilandje, in dit geval met de dikke (en lange) pennen die ook wat warmte opnemen mag een iets bredere punt best wel. Verder doe ik dit soort werk met een temp van 320 tot 360 graden.

Punt en soldeer bij (niet tegen) het te solderen object houden, punt iets vertinnen zodat je een makkelijk (vormbaar) raakvlak met zowel het eilandje als met de pinheader hebt. Dan direct tegen beide aan houden, soldeer toevoegen zodat het mooi vloeit, dan nog 3 tellen de bout erop houden en dan moet het perfect gesoldeerd zijn.

[kitao]

Wat voor mij persoonlijk een soldeer verbetering was waren de volgende punten:
. soldeerboutje met flexibele dunne stroomkabel.
. Electrical Soldering Iron Tip Refresher Clean Paste Welding Flux Cream For Oxide Solder Iron Head Resurrection
Dankzij een tip van Memphis ^^ Beter als met een soldeerdraadje al die dampen inhappen en het geeft een mooie zilveren punt.
. Fluxpennetje
. PCB houder draaibaar, zie plaatje, deze aan tafelrand met G-klem bevestigen.
. Vergrotende bril en buigzame loep met verlichting en met tafelklem
. En voordat je begint met het werkstuk eerst even wat solderen op een proefstukje.
. Zo weinig mogelijk corrigeren met Litz of desoldeerpompje alleen als het echt niet anders kan.
. Staalwol bolletje ipv natte spons om punt te ontdoen van overtollig tin.
. Vermijd SMD PCB's totdat het through-hole solderen goed gaat. Of totdat je daar plezier in hebt om te doen, dat bij mij dus niet gaat gebeuren.
. Plakbandje om componentjes te borgen, headers met component in een breadboard gestoken solderen.
. Daarna afborstelen met ontvetter.
. En tot slot, wederom persoonlijk, zoek zoveel mogelijk voorgesoldeerde componenten, helaas is dat niet altijd even makkelijk te vinden zoals ik vandaag merkte bij het zoeken naar een LCD.


.

[ Voor 7% gewijzigd door kitao op 15-08-2025 13:23 . Reden: typo ]

[sjorsjuhmaniac]

was mijn eerste ervaring met flux en paste. Ik soldeer al jaren met allen maar soldeer draad en daarmee lukte throughole prima, echter heb ik er nu een aantal die zo dicht op elkaar zitten dat ik dacht 'dat doe ik wel even met paste'

Ik heb geen temperatuur geregelde bout, wel een dunne spitse punt, diam komt overeen met de pads, maar dat is dom toeval. Het is erg lastig zowel de pad als de pin tegelijk aan te raken. Ik had juist verwacht dat door de paste/flux mix het wel zou vloeien over de pad. Toen dat niet gebeurde het ik geprobeerd met 'losse' flux erbij. Hiermee werd het alleen maar erger idd en brak de past op in kleine bolletjes.

thanks voor de tips;
- ik had nu alleen maar pasta beschikbaar, geen draad omdat ik hoopte geen draad meer nodig te hebben. Ik had dus ook de punt niet vertint. Leer momentje, thanks.
- soldeer toevoegen zoals ik deed met de draad heb ik dus ook niet gedaan. ik hoopte/ging er vanuit dat de past vertint en erin loopt. Lijkt naar een paar keer proberen dat er voor een dergelijke verbinding gewoon niet genoeg past op de mm2 te proppen is omdat ook maar te proberen. Ik ga weer draad halen
- pcb zat in een houder om te solderen. Niet zo'n mooi degelijke als jij hebt maar dat helpt idd al enorm.
- ik had de header ook uitgevuld op de juiste hoogte en vastgeplakt, idd goede tip!
- ik ga op zoek naar die tip-coat-meuk de je beschrijft, intressant - thx
- natte spons gebruik ik niet, ik heb een bolletje van wat gewoven koper om de punt in schoon te maken, werkt prima. ook dit was een gamechanger toen ik die eenmaal ging gebruiken.
- de loep/bril had ik niet bij stilgestaan. Dat zal inderdaad ook wel veel helpen, ik ga op zoek naar je plaatje via image search bij ome ali, thanks! *mocht je een linkje hebben, heel graag!

thanks guys!

[kitao]

Ook vanuit Gouda is een printplaathouder te bestellen

https://www.hbm-machines....tm_content=All%20Products
en hier nog eentje
https://www.soldeerbout-s...houder-5410329606183.html
en voor vertinner
https://www.soldeerbout-s...tinner-4005796271500.html
Met draad vertinnen geeft erg veel dampontwikkeling en dat is bij zo'n potje vele malen minder terwijl het resultaat beter is.

Solderen zonder draadje heb ik nog nooit geprobeerd, ik dacht eigenlijk dat dat voor smd's was, heb onlangs wel een 0.5 mm draad besteld voor het priegelwerk.
En hier nog wat info over het vertinnen
https://bestenu.nl/soldeerbout-vertinnen/

[memphis]

Zo'n puntenreiniger is veelal bekend als "Tippy"

Maar je moet nooit solderen door eerst een klodder op je punt te leggen en dan dat bij het te solderen object houden, dan is de flux van het soldeer al verbrand. Een klein druppeltje is goed zodat je daarmee zowel het eilandje als de pinheader kan raken wat het solderen makkelijker maakt als je er dan vers soldeer bij toevoegt. En eerlijk, als je al soldeer met flux hebt heb je echt geen flux nodig.

[Blackouts]

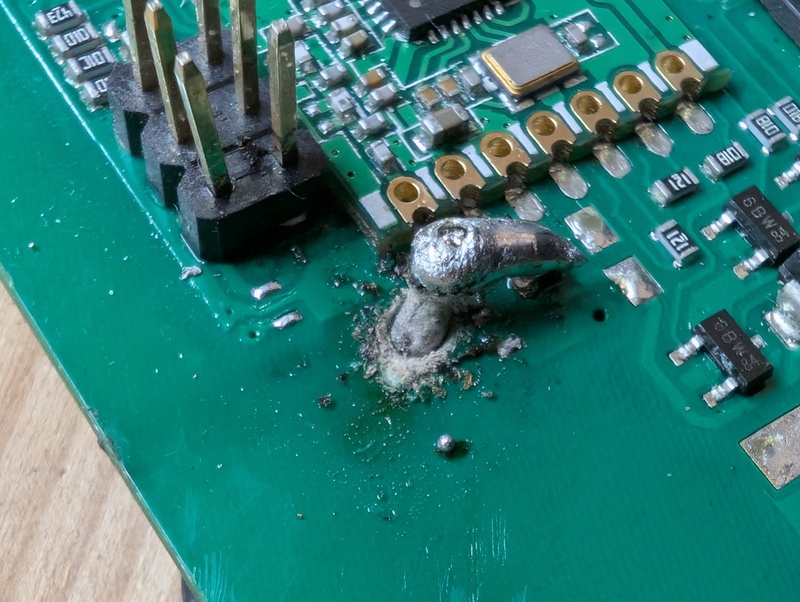

Zie hier mijn soldeerskills

Dit is de antenne van een caravan mover. Ik denk dat ik het verkloot heb en de printplaat gesloopt heb.
Probleem: tin wil maar niet hechten aan de printplaat. Daardoor geen goed contact en geen bereik.
Tips?
Ik gebruik tin met harskern en ook geprobeerd met extra flux

[ Voor 21% gewijzigd door Blackouts op 20-08-2025 16:53 ]

[memphis]

Maar een eitje bakken gaat je wel goed af?

Soldeer met een harskern klink in ieder geval ale een soldeertin voor elektronica.
Dan klinkt het dat je bout niet op temperatuur komt, als de tin niet wil hechten lijkt het te koud of een te kleine punt. Ook als je niet zeker weet dat je loodhoudend tin en loodvrije gaat mengen is het goed om altijd eerst de boel goed schoon te maken, dus zoveel mogelijk van de oude tin te verwijderen, hierdoor geef je het uiteindelijke resultaat een zo min mogelijke vervuiling en dus de beste werking van je verse soldeer.

Eerst goed schoonmaken en dan de schade bekijken / laten zien.

[ Voor 5% gewijzigd door memphis op 20-08-2025 19:13 ]

[evilution]

Je moet de pads echt schoonmaken tot op het koper. En goede flux gebruiken. Ik heb hier vanuit een lang verleden 2 kleine busjes met in alcohol opgeloste hars. Dat is echt perfect wat mij betreft. Maar niet meer verkrijgbaar denk ik.

[memphis]

evilution schreef op woensdag 20 augustus 2025 @ 19:24:
Je moet de pads echt schoonmaken tot op het koper.

Knap als je dat lukt. Voor de duidelijkheid, de pads zullen er vertind uit blijven zien, geen koperkleur te bekennen na een goede reiniging.

[Boudewijn]

Sowieso , dit lijkt wel een VD-draad die direct op die print gesoldeerd is? Ik zou dit loshalen en met zoiets als een glasvezelpen de boel eerst eens goed reinigen, en dan met een oplosmiddel (isopropylalcohol) ook even alle troep eromheen weghalen. Daarna nieuwe foto en kijken of hier nog wat mee te doen is.

[Blackouts]

Dank voor jullie antwoorden. Ik ga er mee aan de slag en meld me daarna hier.

[Blackouts]

@memphis @Boudewijn @evilution
Heb de draad verwijderd en schoongemaakt met alcohol.
Heb zo'n glasvezelpennetje besteld, die komt morgen binnen.
Wat is jullie advies zover?

[evilution]

Dat is goed schoon zeg. Geen koper meer te bekennen

Ik gok dat die antenne op het spoor rechts van dat gat op de onderste foto moet. Dat zou je schoon kunnen krabben en opnieuw proberen.
Mijn advies is echter dit uit handen te geven aan iemand die iets meer ervaring met solderen heeft voor je nog meer verkloot (nofi).

[ Voor 3% gewijzigd door evilution op 21-08-2025 16:12 ]

[sjorsjuhmaniac]

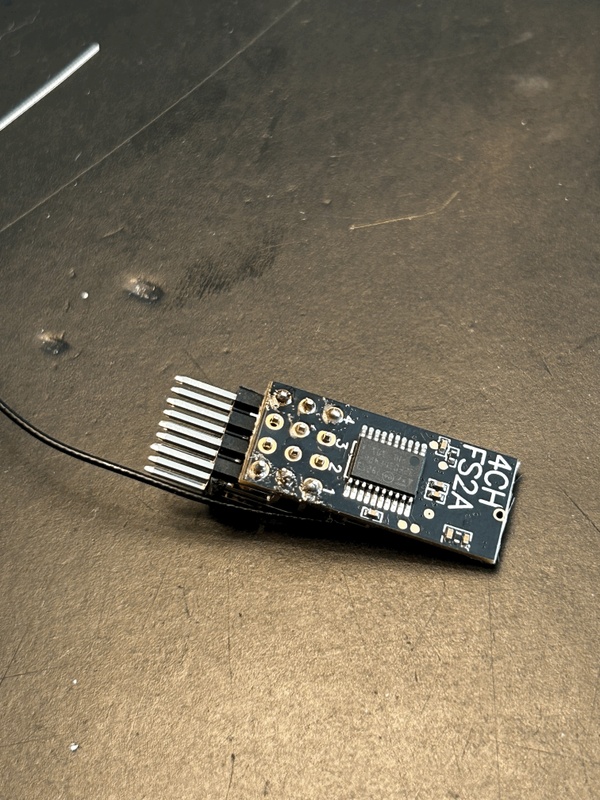

2e poging met led loop en ouderwets tin ipv pasta. Ging een stuk beter. Was lastig de middelste pads warm te krijgen zonder andere pad aan te raken.

[memphis]

Blackouts schreef op donderdag 21 augustus 2025 @ 16:02:
@memphis @Boudewijn @evilution
Heb de draad verwijderd en schoongemaakt met alcohol.
Heb zo'n glasvezelpennetje besteld, die komt morgen binnen.
Wat is jullie advies zover?

[Afbeelding]

Zo dan, ik heb veel prutswerk gezien maar dit.... Met een boormachine kan je niet solderen Of is dat gat bedoeld om de antennedraad naar de andere kant te krijgen?
Maar OK, zoals gezegd is er bij het gat nog een reststukje spoor te zien dat richting het gat ging, herkenbaar aan het koperkleurig randje. Dan zie je ook vlak ernaast een vertind vlakje waar je zo je antennedraad aan kunt solderen.

sjorsjuhmaniac schreef op donderdag 21 augustus 2025 @ 19:11:
2e poging met led loop en ouderwets tin ipv pasta. Ging een stuk beter. Was lastig de middelste pads warm te krijgen zonder andere pad aan te raken.

[Afbeelding]

Dat ziet er netjes uit!

[sjorsjuhmaniac]

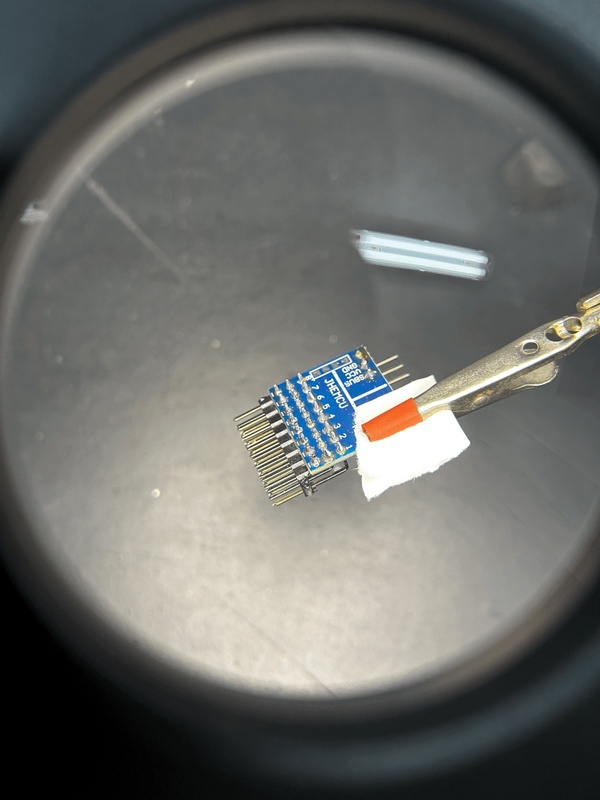

Nog een poging gedaan. Ging weer een stuk beter. Vind wel de print erg warm worden voor mijn gevoel als je zo even met al die pinnen bezig bent. Maar alles lijkt nog te werken

Als je op de foto klikt is ie wel scherp

[ Voor 3% gewijzigd door sjorsjuhmaniac op 22-08-2025 21:02 ]

[kitao]

Netjes gesoldeerd hoor
Wat de warmteontwikkeling betreft, daar zijn wel bepaalde limieten voor te vinden, niet alleen in temperatuur maar ook in tijd.
Ik neem aan dat er een IC aan de andere kant zit en als willekeurig voorbeeld zijn er van dit soort instructies bij een bepaalde component: https://www.ti.com/lit/an...271c.pdf?ts=1755881726011
Om risico's van schade te vermijden kan er misschien wat meer pauzes ingelast worden tussen het pin-solderen zodat het tijd krijgt om wat af te koelen en mogelijk de pinnen die niet gesoldeerd worden te gebruiken als warmte afvoer met een klemmetje o.i.d.

[memphis]

Wat heet heet?
50 graden kan voor sommige mensen al heel heet aanvoelen en vergeet niet dat loodvrij soldeer pas bij 217 graden smelt. En dan, als je hete lucht soldeert sta je een langere tijd met gemak een 250 tot 320 graden op de print los te laten, de print blijft wel heel. Als het echt te heet wordt zie je dat wel aan het plastic frame van je pinheader, als die smelt ben je te ver gegaan.

[sjorsjuhmaniac]

kitao schreef op zaterdag 23 augustus 2025 @ 11:28:
Netjes gesoldeerd hoor

Wat de warmteontwikkeling betreft, daar zijn wel bepaalde limieten voor te vinden, niet alleen in temperatuur maar ook in tijd.
Ik neem aan dat er een IC aan de andere kant zit en als willekeurig voorbeeld zijn er van dit soort instructies bij een bepaalde component: https://www.ti.com/lit/an...271c.pdf?ts=1755881726011
Om risico's van schade te vermijden kan er misschien wat meer pauzes ingelast worden tussen het pin-solderen zodat het tijd krijgt om wat af te koelen en mogelijk de pinnen die niet gesoldeerd worden te gebruiken als warmte afvoer met een klemmetje o.i.d.

Ik ga lezen!

memphis schreef op zaterdag 23 augustus 2025 @ 16:41:
Wat heet heet?
50 graden kan voor sommige mensen al heel heet aanvoelen en vergeet niet dat loodvrij soldeer pas bij 217 graden smelt. En dan, als je hete lucht soldeert sta je een langere tijd met gemak een 250 tot 320 graden op de print los te laten, de print blijft wel heel. Als het echt te heet wordt zie je dat wel aan het plastic frame van je pinheader, als die smelt ben je te ver gegaan.

Ja op gevoel inderdaad. Pinheader spacer is niets aan te zien. Ik ga eens kijken naar hetelucht solderen

[memphis]

sjorsjuhmaniac schreef op zaterdag 23 augustus 2025 @ 21:55:

Ja op gevoel inderdaad. Pinheader spacer is niets aan te zien. Ik ga eens kijken naar hetelucht solderen

Deze zgn through hole componenten moet je niet met hete lucht solderen, hete lucht is voornamelijk voor SMD werk

[Hans1990]

Ik wil ook even inspringen hoe ik soldeer. Ben niet gecertificeerd, maar als ontwerper kom ik wel eea tegen.

- Lood of loodvrij werkt in mijn ervaring beide prima. Voor loodvrij gebruik ik een iets hogere soldeer temperatuur. Als je hobby matig soldeert zou ik wel gewoon loodhoudend halen. Goed ventileren is sowieso een must wat je ook soldeert, en in mijn ervaring is de flux (en daarmee fluxdampen) in loodvrij juist een stukje aggressiever. Dit heeft ook z'n weerslag op je soldeerpunten, dus met een budget station zou ik dat niet gebruiken.
- Ik onderschrijf dat er een temperatuur range is waar je fijn in soldeert. Te laag en je krijgt solderingen niet makkelijk opgewarmd, te hoog en je hebt heel veel extra flux nodig. Voor loodhoudend soldeer ik meestal rond 300-320C, en loodvrij 350-380C. Echter dit hangt erg veel af van de soldeerbout en het werkstuk. Dit is met een klassieke Weller WD81 die met name de thermische massa van de verhitter+punt gebruikt om snel genoeg hitte af te leveren. Echter een station met actieve punt kan veel directer de temperatuur van de punt regelen.
Daarintegen als ik iets soldeer wat aan 2 ground planes hangt, dan wil ik voor loudhoudend ook wel eens 350C+ gebruiken.

- In de basis soldeer ik zonder extra flux. Met name through hole zelden nodig. Voor SMD kan het noodzakelijk zijn rondom ICs e.d. waar je moeilijk goed contact kan maken. Flux gebruik ik ook als ik met hot air ga werken.

- Koop 2 rolletjes tin met verschillende diktematen: dikker tin voor through hole of grof werk, en dunner tin voor SMD o.i.d. Persoonlijk heb ik 0.5mm en 0.8mm in huis, maar die 0.5mm was tzt de kleinste die ik kon krijgen. Liever 0.3 of 0.4mm, met name als je echt met het kleine SMD spul (<0603s, 0.5mm chips, enzovoort) aan de slag gaat.
Ik heb vele jaren geleden 2 rolletjes van 100gram gehaald, soldeer er nog steeds mee. Voor paar PCB projectjes per jaar echt meer dan zat.

- Soldeer pasta is bedoeld voor reflow ovens en een hot air reflow. Met een bout niet aan beginnen..
- Reflow/hot air is bedoeld voor SMD. Soms is een PCB preheater dan ook wenselijk. Voor through hole niet effectief.

- Aan de mensen die ik solderen heb geleerd, viel mij op dat het slagen ervan aan paar know-hows afhangt.
> Ten eerste de basis stappen van solderen: zorg dat de print schoon genoeg is. Eerst soldeerbout punt schoonmaken (oxidatie verwijderen), dan klein beetje vers tin toevoegen aan de punt, en dan direct de soldering maken (liefst soldeer toevoegen aan de weerzijde waar de bout de verbinding opwarmt).
> Als de soldeerbout punt niet meer rookt is de flux in het solderdraad op => ga terug naar start
> Bedenk hoe je goed contact gaat maken met de PCB en het onderdeel tegelijk. Dit hangt ook van de soldeerpunt vorm af. Een chisel punt is een van de klassiekers, omdat die lekker breed is om bvb de hele breedte van een pin header en PCB pad tegelijk raken. Zo'n korte punt met deze vorm betekent ook dat je -in mijn ervaring- weinig verschil hebt of je soldeerbout bijna plat op de printplaat ligt of er haaks op staat.
Ik soldeer voornamelijk SMD en gebruik wat afgestompt potlood puntje. Deze is smal genoeg om kleine SMDs te solderen (of zelfs draadjes op individuele chip pinnen aan te brengen), maar vind ik ook nog werkbaar voor beetje through hole werk. Ik merk wel dat het soms iets meer uitmaakt hoe je de punt positioneert tov de PCB. Meestal leg ik deze punt relatief plat op de PCB, omdat ik in mijn PCBs haast niets meer met thermal reliefs soldeer. Dit is soms beperkend als je in krappe ruimtes moet solderen.

Punt keuze, onder welke hoek je goed contact kan maken, en wat je soldeert vereist enige feeling (los eilandje vs iets wat aan meerdere ground planes hangt)

> Als laatste, als je met litze werkt, bedenk dat 1) litze ook met flux is bedekt, wat vluchtig is, en op den duur "op" of "oud", 2) litze een extra laag waarmee je hitteoverdracht moet maken (ook naar PCB toe). Maar ook het litzedraad zelf gaat die hitte opnemen.
Ik gebruik litze enkel aan het uiteinde van het draad. Gebruikte stukjes litze knip ik direct af. Op die manier kan de hitte zo min mogelijk het litze draad inkruipen. Als het verhitten nog steeds moeilijk lukt voeg ik eerst wat klein beetje tin toe aan de soldeerbout punt, zodat er beter contact gemaakt kan worden met soldeerbout, litze draad en PCB. Ook een soldering opnieuw solderen om daarna opnieuw te proberen desolderen kan soms helpen.
Ik zie bij anderen nog wel eens litze draad waarmee er telkens halverwege stukjes gebruikt zijn waardoor er grote stroken flux vrij zijn en daardoor geoxideerd (slaat het koper iets donkerder uit). Persoonlijk kan ik daar helemaal niets mee beginnen ;-) Litze stukje is heet geweest => flux is weg => afknippen en in de prullenbak er mee. Litze kan ook satureren met tin, maar daar loop ik echt zelden tegenaan. Geen hitteoverdracht kunnen maken is veel irritanter.

- Een van de meest gemaakte beginnersfouten om slechte hitteoverdracht of contact te fixen is door harder te gaan drukken met de bout (of heter te solderen). Met SMD druk je chip poten e.d. krom. Als dit gebeurd => terug naar basics. Is er genoeg flux om oxidatie vrij te solderen? Kan je goed contactoppervlak maken met je bout om onderdeel/PCB te verwarmen? Soms is even print schoonmaken en/of extra flux iets wat kan helpen.

- Zorg voor een derde hand, of nog mooier, een statief. Niets irritanters dan rondschuivende printen. Een statief kan je mooi stellen zodat je soldeerbout mooi kan plaatsen. Ik vind zo'n derde hand daar vaak wat te instabiel voor.

Enigzins degelijke soldeer apparatuur hoeft geen honderden euros te kosten. 2 rolletjes tin, litze, statief kost alles bij elkaar 3 a 4 tientjes en kan je mogelijk decennia mee vooruit. Een goed station kost ook geen honderden euros meer. Ik heb helaas wel slechte ervaringen met die goedkope soldeerbouten die direct in het stopcontact gaan. Die hebben tegenwoordig ook wel temperatuur regeling e.d. Maar laatst toevallig mee proberen te solderen.. voor through hole was het oke, maar met SMD zette ik de punt op de PCB en was er geen hitte meer over. Ook de punten van die soldeerbouten zijn van hele slechte kwaliteit mbt oxidatie e.d.
Op den duur ligt het dan niet meer aan slechte techniek maar simpelweg slecht gereedschap.

[naftebakje]

sjorsjuhmaniac schreef op vrijdag 22 augustus 2025 @ 21:01:
Nog een poging gedaan. Ging weer een stuk beter. Vind wel de print erg warm worden voor mijn gevoel als je zo even met al die pinnen bezig bent. Maar alles lijkt nog te werken
...

Zolang het niet ruikt naar verbrand varkensvlees, is het nog OK. Voor lastig soldeerwerk (militaire connectoren met een groot massavlak) ga je soms je print opwarmen naar 150°C, dat voelt ook niet fijn aan je vingers hoor.

[DaWaN]

Hans1990 schreef op zondag 24 augustus 2025 @ 14:21:
Enigzins degelijke soldeer apparatuur hoeft geen honderden euros te kosten. 2 rolletjes tin, litze, statief kost alles bij elkaar 3 a 4 tientjes en kan je mogelijk decennia mee vooruit.

Zou aan deze lijst nog iets van losse flux toevoegen. Daarmee kun je litze 'heractiveren' en kleine SMDs fijn solderen zonder meteen grote ballen aan de pads te hebben. Ik heb zelf een Chemtronics CW8100 No-clean flux pen thuis.

Verder kan ik het er alleen maar mee eens zijn

[memphis]

Dat no clean flux klinkt heel leuk maar het laat altijd wel wat achter (deels ook van de flux uit de soldeertin) dus ook dan is schoonmaken nog steeds een aanrader.

[Ramon 73]

memphis schreef op dinsdag 26 augustus 2025 @ 13:03:
Dat no clean flux klinkt heel leuk maar het laat altijd wel wat achter (deels ook van de flux uit de soldeertin) dus ook dan is schoonmaken nog steeds een aanrader.

Soldeertin met fluxkern kan misschien nog een resultaat geven dat geen reiniging vereist. Zodra je met losse flux (gel, pasta, vloeibaar) gaat werken is het in geen enkel geval voldoende schoon.

[memphis]

Hier 2 tipjes van mij voor mensen die goedkoop een uitbreiding zoeken om mee te spelen. Als je veeleisend bent negeer dit

Ik heb onlangs een Fnirsi hete lucht station aangeschaft. Zat er al een tijdje naar te kijken en toen zag ik dat een kennis die ook op zijn bureau had staan. Hij was er zeer tevreden over dus besloot ik om er toch wat serieuzer naar te kijken. dus op de officiële Fnirsi website in het mandje gegooid en gekeken wat de verzendkosten waren en dat viel ook mee.
Maar besloot toch verder wat reviews op te zoeken en die zijn heel wisselend, uiteraard heb je puristen die veel verwachten maar naar mijn idee als het genoeg (instelbare) temperatuur ontwikkelt, een goed regelbare blaassterkte en optionele mondstukken heeft zal het wel werken.



https://www.fnirsi.com/products/sag-55

Na 2 dagen nog niets ermee gedaan te hebben kreeg ik een mail dat het mandje nog gevuld was en dat ik 12% korting kon krijgen bij de aankoop dus maar gekocht, het haalde zo'n beetje de verzendkosten eraf.... Hierbij dus de tip om het mandje te vullen en wat dagen te wachten.
Ik moet zeggen dat je even moet spelen met de instellingen om uit te zoeken wat lekker werkt maar mijn ervaring met andere modellen tot zelfs een dure Weller is dat wel een beetje standaard. Maar hij doet zijn werk, en daar gaat het om. Gelukkig hent die 3 voorkeuze programma's dus kan je het direct vastzetten. Hoewel Fnirsi maar 1 mondstuk meelevert en niets anders heeft geven ze wel aan dat standaard "850 nozzles" passen waarvan je vele diverse assortimenten overal zeer goedkoop kunt vinden.

Nu heb ik een 220 Amp RC motor regelaar voor reparatie gekregen, 15 FET's zal ik moeten vervangen en merkte dat de print met heel veel kopervlakken toch wel een beetje tegenwerkte en besloot ik een 15 euro T55 (ook onder G3061 te vinden) verwarmingsplaat te proberen. Een warmteplaat is gebruikelijk voor dit soort werk waar grote kopervlakken het solderen moeilijk maakt.



Hij is met een 5.5 x 5.5 cm niet echt groot maar wat wil je voor die 15 euro. Ik had het idee om er 1 te maken maar die zou wat duurder uitvallen. OK, ook wel wat groter... Ik heb het alleen niet zo op de USB-C aansluiting voor de voeding maar als je een losse plug hebt kan je er ook een gewone 20v tot 25v voeding op aansluiten (vanaf een 12v doet die het redelijk). Omdat die met gemak tot boven de 220 graden kan verwarmen kan je er ook mee solderen.
