Reparatie Velleman VTSSC50N soldeerstation.

[memphis]

Ik kreeg afgelopen weekend van een kennis deze soldeerstation ter reparatie aangeboden. Toen ooit mijn Weller WECP20 het begaf zat ik zelf ook naar deze te kijken maar ben uiteindelijk weer voor een Weller gegaan, de WE1010. Nu dan toch de kans om dit model nader te bekijken.

De man had het station gepakt, aangesloten en er kwam veel rook uit, en zoals het gaat als er rook ontsnapt deed hij het niet meer.

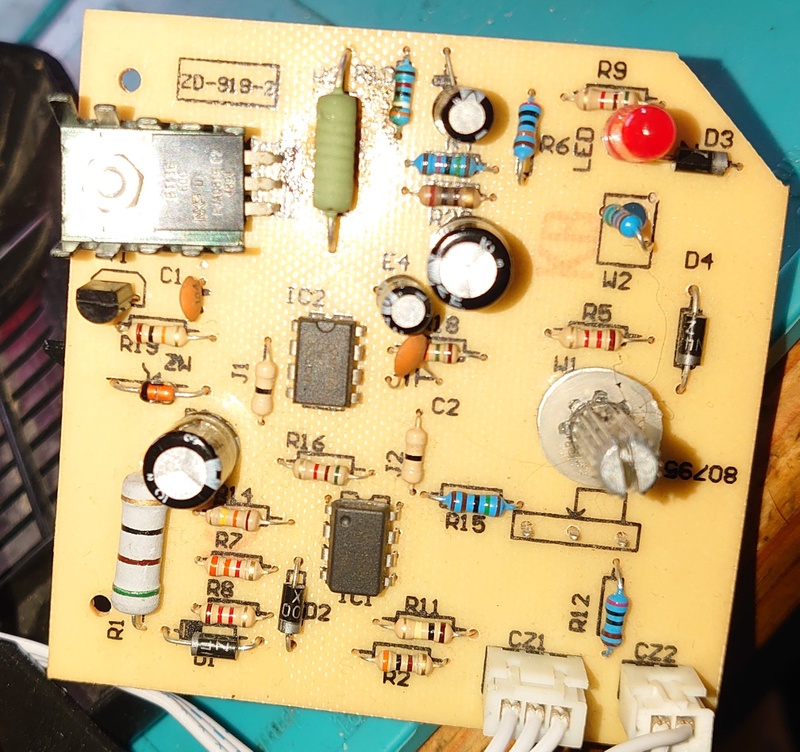

De print ziet er zo uit:


Overigens is dit de print na de reparatie, geen verbrande delen meer te zien.

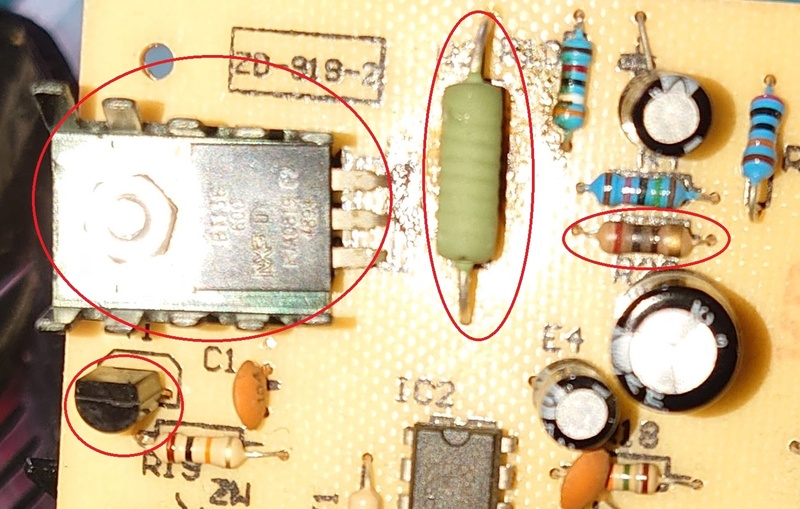

De uiteindelijk defecte onderdelen:

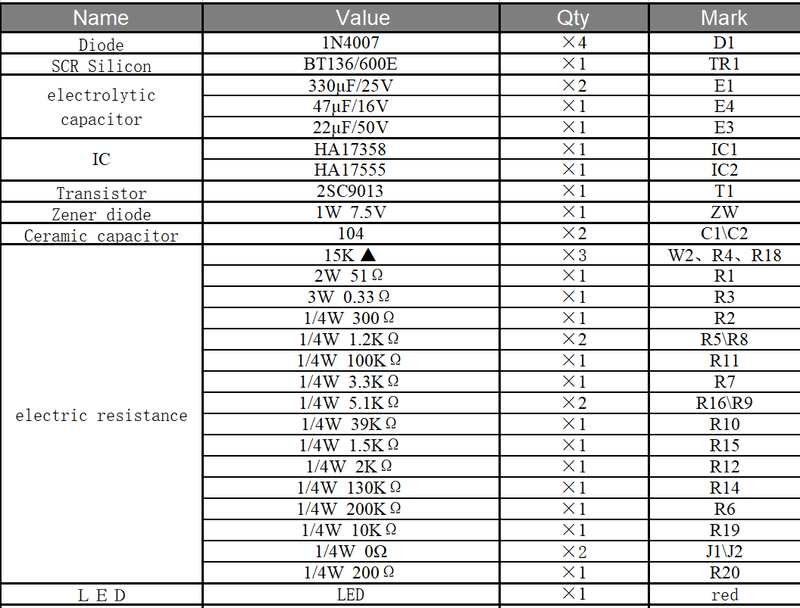

Nu was de grote vermogensweerstand verbrand en niet meer leesbaar. Ik heb de klantenservice van Velleman netjes om de waarde gevraagd en indien mogelijk een schema en hoppa, servicevriendelijkheid bestaat nog!





Na de boel te bekijken klopte het schema niet echt. D2 stond verkeerd om en R19 was niet ingetekend, dit heb ik in dit schema hersteld. Nu meld het schema het originele product, een Zhongdi ZD-919
Na het zoeken op de originele productnaam werd het duidelijk dat er meer mensen zijn met een precies dezelfde klacht maar geen oorzaak.

Wat mij al opviel is dit, de connector voor de bout:



Naast een aarde is de bout met 2 draden verbonden, hoewel er wel een thermokoppel in de bout zit voor een terugkoppeling wordt die niet gebruikt. Het is dus niet echt een temperatuur regeling maar eerder een vermogensregeling op basis van een vermogens/spanningsval meeting.

In ieder geval bleek de grote weerstand en de triac defect en die staan in serie met de bout, er heeft dus een grote stroom gevloeid. Bij het meten aan de bout bleek er maar 1 ohm weerstand te zitten, dat leek me niet juist dus de boel open gemaakt. Dit was er aan de hand:



De kabel naar de bout is te dun om fatsoenlijk geklemd te worden door de trekontlasting-klem van de stekker en worden de aders op ten duur kapot getrokken. Alles opnieuw gesoldeerd, de kabel met goede tape dikker gemaakt om wel goed geklemd te worden en toen bleek er 5 ohm meetbaar, een duidelijk verschil.

Na het vervangen van de triac en weerstand en het herstellen van de bedrading in de stekker deed de regeling het nog niet maar de bout werd wel weer warm. Even met de scoop aan de slag gegaan en bleek de transistor die de triac aanstuurt ook defect. De lichtelijk verkleurde pull-up weerstand aan de transistor was nog wel in orde. Helaas is de gebruikte 2SC9013 transistor niet makkelijk leverbaar tenzij ik er enkele tientallen in 1x wil kopen, ik kwam tegen dat de BC337 een goede vervanger is qua specs met alleen een andere pinbezetting en hoppa, werken.

Mijn persoonlijke mening:
Zoals ik al aangaf had ik zelf ooit ook deze op het oog, eigenlijk dacht ik dat dit gezien de 50w specs een gekopieerde WECP20 is welke van Weller al zo'n 40 jaar geleden op de markt was gezet en de schema's over het hele net te vinden zijn. Een deel in het schema van deze Velleman heeft wel wat weg van de WECP20 maar daar is alles mee gezegd. Het kent gewoon geen echte temperatuurregeling en kan het dus een afknapper zijn voor de (semi) pro's hoewel voor de hobbyist het nog steeds een prima station kan zijn.
Mijn FLIR heeft wat moeite om op zilverkleurige oppervlaktes goed te temperatuur te meten (zoals iedere IR achtige temp meter) dus kon niet de temperatuurzuiverheid nagaan. Ik zag in ieder geval dat de temperatuur weer regelbaar was.

Dit topic gewoon puur wat info over dit station, de te verwachten probleem en hoe op te lossen.
