Autoradio en ISO perikelen

[SkyStreaker]

Nu heb ik een leuke Mitsubishi Colt InStyle (of Invite?) uit 2004 voor een leuk prijsje kunnen krijgen en wil de radio vervangen door een Sony DSX-A210UI. Lekker simpel van opzet.

De volgende kabel gekocht:

https://www.kabeldirect.n...2x10-35mm-0-15-meter.html

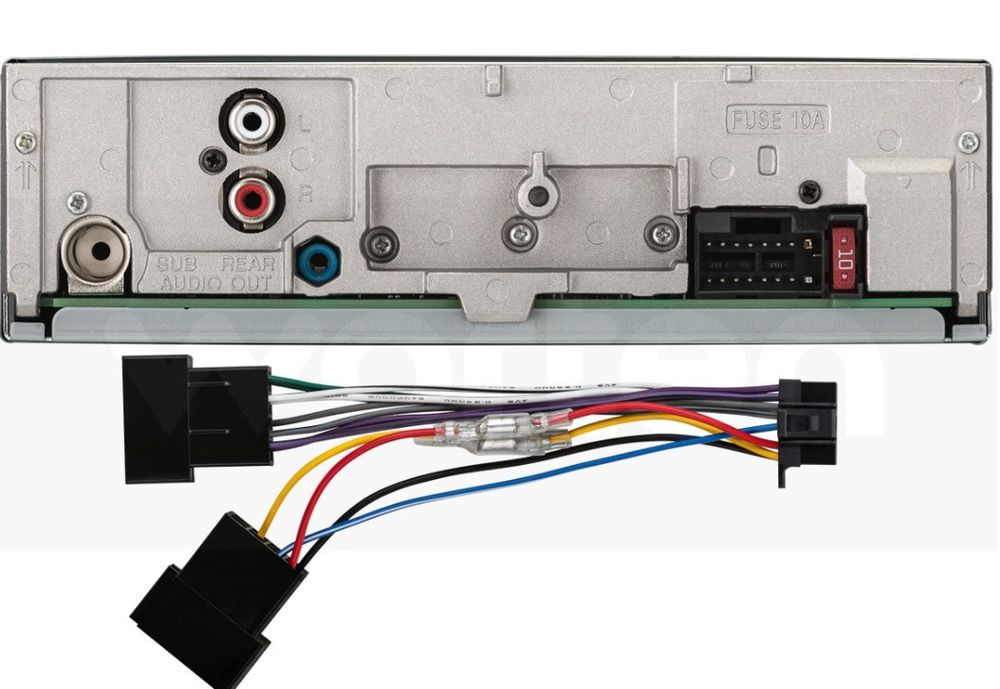

Deze kabel zit bij de Sony:

https://img.ricardostatic...y-dsx-a210ui-usb-aux-amfm

Alles aansluiten en ho maar, niks, nada.

Kom ik er dus achter dat en getest:

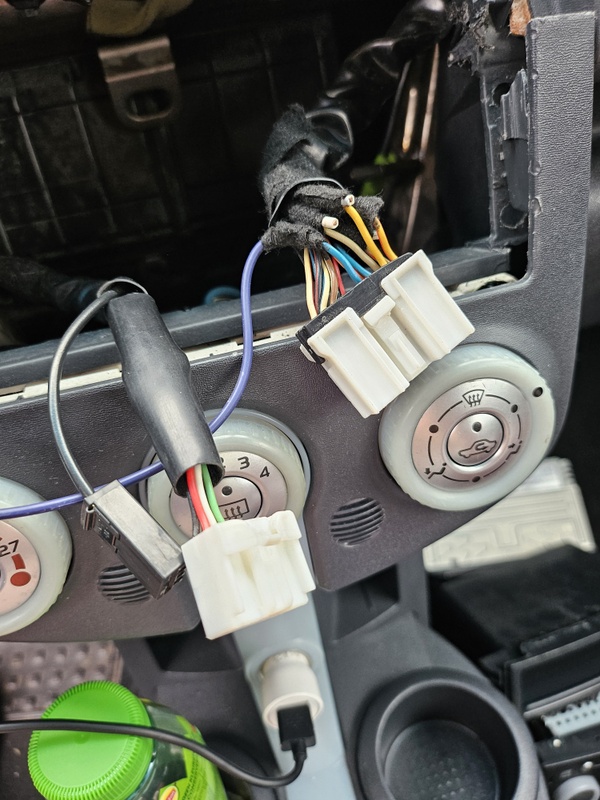

Dat ik van het rechterblok geen spanning krijg en ter controle de originele Mitsubishi-radio werkt pas als ik de linker dus ook aansluit. Het zwarte blokje links zal zonder twijfel de massa zijn.

Hier lijkt ik echter geen enkel converter kabelboompje voor te kunnen vinden. Ik kom steevast uit op die "standaard" iso-converter die ik alreeds heb laten zien. Iemand advies?

[SinergyX]

Eerste wat ik zie is afgeknipte kabels en naar wat het lijkt een paars naar blauw/wit kabel (met tape), dus er is al aardig met gekloot heb ik het idee. De kleurcodes zouden vrij simpel te vinden zijn (pinout), als de vorige eigenaar de draden 'voor' de connectors heeft zitten aanpassen, heeft geen enkele converter-kabel nog nut, die zullen dan ook niet werken.

Een directe conversie kabel zal je niet snel vinden, hoewel iso wel de standaard is, de aansluitingen op de radio zelf zijn veelal nog hun eigen ding, dus je zal wel met auto-connector -> ISO -> radio moeten werken, wat geen probleem is (ruimte zat) mits er niet aan de kabels zelf is gerommeld, wat in jouw geval lijkt te zijn.

Het staat mij alleen bij dat een Mitsubishi altijd een enkele 15 pins had (1 rij van 9, 2 'losse' rijen van 3), maar dat lijkt anders op jouw foto, hoeveels pins zijn die 2 witte connectoren?

[ Voor 42% gewijzigd door SinergyX op 01-08-2024 16:21 ]

[SkyStreaker]

Klopt dat er mee gekloot is, want ik heb in de voorruit lijst links en rechts een microfoon zitten. Pins kom ik later even op terug.

[SkyStreaker]

6 pins

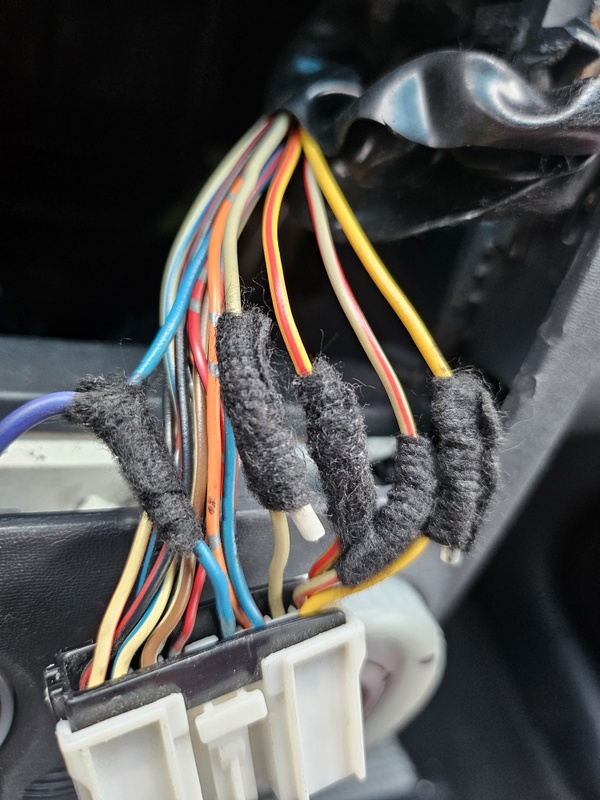

14 pins en duidelijk mee lopen knoeien

[ Voor 3% gewijzigd door SkyStreaker op 01-08-2024 16:45 ]

[Michael Knight]

Je weet dat die radio ook pas aangaat als hij een aangesloten antennekabel heeft? (Ik zie geen antennekabel op de foto.. )

Veel aftermarketradio`s pakken de aarde via de antennekabel.

(En gefeliciteerd met je verjaardag, trouwens )

[ Voor 13% gewijzigd door Michael Knight op 02-08-2024 07:39 ]

[SkyStreaker]

Nee, dat wist ik niet 🙃 En bedankt ☺️

Edit: @Michael Knight Werkt nu, thanks!

[ Voor 33% gewijzigd door SkyStreaker op 02-08-2024 19:15 ]

[Michael Knight]

Fijn dat het nu werkt, veel plezier ermee!

[Schuur83]

Hallo! Ik weet niet zo goed hoe dit werkt, maar ik heb een vraag over mijn autoradio.
Ik heb net een Ford Focus uit 2007 gekocht met een autoradio waar ik cd, bluetooth en radio op kan luisteren.
Het probleem is dat bij alle drie de functies het geluid steeds een aantal seconden weg valt. Wel een paar keer per min. De geluidsbron loopt wel gewoon door. Kan iemand mij hier mee helpen?

[Jorgen]

@Schuur83 Zie Jorgen in "Haperende autoradio continu een paar seconden stil"

@SkyStreaker Mocht je de willen dat het topic weer opengaat, dan kan je mij dat laten weten.

[ Voor 31% gewijzigd door Jorgen op 28-12-2024 04:18 ]
