kWh pulse meter functioneert niet bij warmte

[vandermark]

Ik heb in mijn warmtepomp een kWh pulse meter zitten om het vermogen te meten. Dat gaat in de winter altijd prima met goede grafieken in HomeAssistant. De kWh meter is aangesloten op een Heishamon bordje.

Het probleem is in de zomer wanneer de warmtepomp in koelmodus staat: Wanneer het buiten redelijk warm wordt, verliest de kWh meter metingen/pulsen waardoor het vermogen niet goed meer geregistreerd wordt. Zie deze grafiek waarbij de warmtepomp dus nog steeds aan staat terwijl in de ochtend de metingen steeds slechter/minder worden en uiteindelijk zelfs naar nul gaan. Wat kan ik hier aan doen?

De warmtepomp zelf staat hele dag in de zon en zal zelf dus ook vrij warm worden.

[ Voor 5% gewijzigd door vandermark op 29-07-2024 15:40 ]

[jeroen3]

Lijkt op een ontwerpfout in de hardware. Als ik zo naar de schama's kijk in de repo heeft deze geen S0 puls ingang. Maar misbruikt hij er eentje en hoopt de ontwerper dat de 10k pullups naar 3v voldoende zijn.
Dat is het niet, maar het ging toevallig goed, echter lijkt er dus op dat er wat temperatuurdrift ontstaat in de componenten en het net buiten grenzen gaat en ongedefinieerd gaat doen.

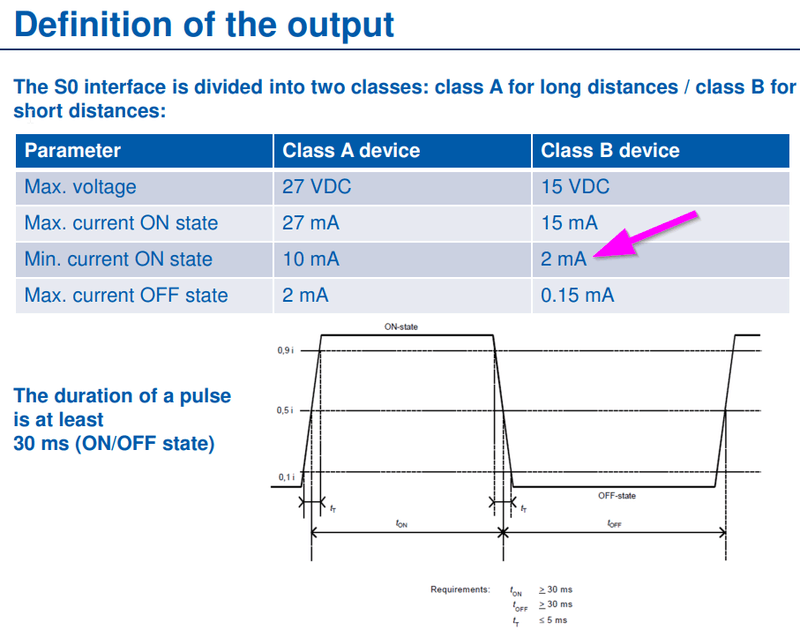

(bron: https://sbc-support.com/u...uls_output_EN_V1.1_01.pdf)

Je zou de pullups kunnen halveren naar 4.7k, dat lost waarschijnlijk je probleem op zonder helemaal te gaan voldoen aan bovenstaande norm.
Of nog lager, werkt niet op batterijen toch?

[vandermark]

Ah, dat zou kunnen, bedankt voor je reactie. Ik haak @thehog even aan, heb jij idee of dit inderdaad een verklaring is voor mijn rare S0 meetwaarden in heishamon wanneer het warm is?

Dit zie ik in heishamon, pulsequality 1% lijkt me niet goed?


Dit zijn de settings in heishamon voor de S0 meters:

[ Voor 49% gewijzigd door vandermark op 29-07-2024 17:53 ]

[SA007]

Kan je zien of de pulsingang naar 'continue aan' of 'continue uit' gaat?

Als de pulsingang op 'continue aan' blijft dan laat de pulsgever te weinig stroom door om de ingang omlaag te trekken.
Oorzaken hiervoor kunnen zijn:
- Een slecht contact 'ergens', misschien een gescheurde soldering, een los draadje etc, dat kan best temperatuurgevoelig zijn.
- De spanningval over de S0 uitgang is te hoog voor de ingang van je bordje. Dat kan bijv komen door:
* De S0 uitgang in 'aan' stand trekt de spanning niet ver genoeg omlaag, dat kan komen door teveel stroom door de S0 aansluiting (een veel te lage of kortgesloten pull-up weerstand, <100ohm)

Als hij 'continue uit' blijft, dan denk hij dus dat er een 'oneindige' puls is.
Dat kan bij komen door:
- Te hoge pull-up weerstand of geen pull-up, dan is een pullup vervangen/erbij plaatsen van 4.7k of 1k een goed idee, dan heb je een 'sterkere' uit waardoor de S0 van de kWh meter een betere puls geeft.


Voor de beeldvorming is handig om te weten:
Een S0 uitgang is vrijwel altijd een optocoupleruitgang, hier zit soms nog wat overspannings/esd beveiliging bij maar bij veel kWh meters krijg je letterlijk de 2 pinnen uit de uitgang van een optocoupler.
Die uitgang is effectief een npn-transistor die geschakeld wordt, je zal dus bij 'aan' een spanningval hebben op de S0 aansluiting, afhankelijk van de optocoupler die gebruikt is kan dit best oplopen tot 0.5-0.7V. Dat kan hoger worden als er extra beveiliging op de S0 poort zit.

Een ESP specificeert zijn ingangen als:
0 = -0.3V tot 0.25VDD, bij 3.3V is dat 0.825V.
1 = 0.75VDD tot 3.6V, bij 3.3V is dat 2.475V.
Het stuk tussen 0.825 en 2.475V is 'ongedefinieerd', dat wil zeggen of dit uitgelezen wordt als 0 of 1 hangt af van de specifieke chip, temperatuur, etc.
0.875V is best dicht bij 0.5V, als er nog wat extra weerstand zit kan je bij die 0.87V in de buurt komen en dus buiten het bereik wat 'altijd' een 0 is, waardoor je ESP misschien een puls niet ziet.

Ow, en toch een tikje naar DEI, denk dat dit topic daar beter past, daar zit ook het topic over de HeishaMon
