Achteruitrijcamera op een Pioneer SPH-DA230DAB ?

[Johan.sp]

Hallo .

Ik probeer een achteruitrijcamera aan te sluiten op een Pioneer SPH-DA230DAB.
Volgens het boekje moet het kunnen , maar mij lukt het niet .
De camera krijgt stroom ( de infrarood lampjes kan je zien in het donker )
De gele tulp stekker heb ik ingeplugd in de radio .
Maar wat ik ook probeer in de instellingen , ik krijg geen beeld .
Nu schijn ik nog een 12 volt stroom draad ergens te moeten aansluiten op de radio ? Maar waar sluit ik die dan aan ? Ik zie geen labels aan de achterkant , of een losse paarwitte draad .

Gr Johan.sp

[RobbieT]

Er moet meestal nog een draad aan de achteruitrijlamp gekoppeld worden.
Die is nodig zodat de radio weet dat er omgeschakeld moet worden naar het camera beeld.

Meestal heb je een tulp snoer bij de camera gehad met nog een aparte draad eraan.
Die is om aan de achteruit aansluiting op de radio en op een achteruittijlamp aan te sluiten.

[teacher]

Paars wit op je achteruitrijlicht. Die moet aan die multistekker zitten. Doe eens foto?

[ Voor 43% gewijzigd door teacher op 21-07-2024 20:48 ]

[Johan.sp]

Dank je .
Helaas vind ik niet een paars witte draad .
Tja , hoe plaats ik hier een foto

[ Voor 63% gewijzigd door Johan.sp op 21-07-2024 20:55 ]

[roches]

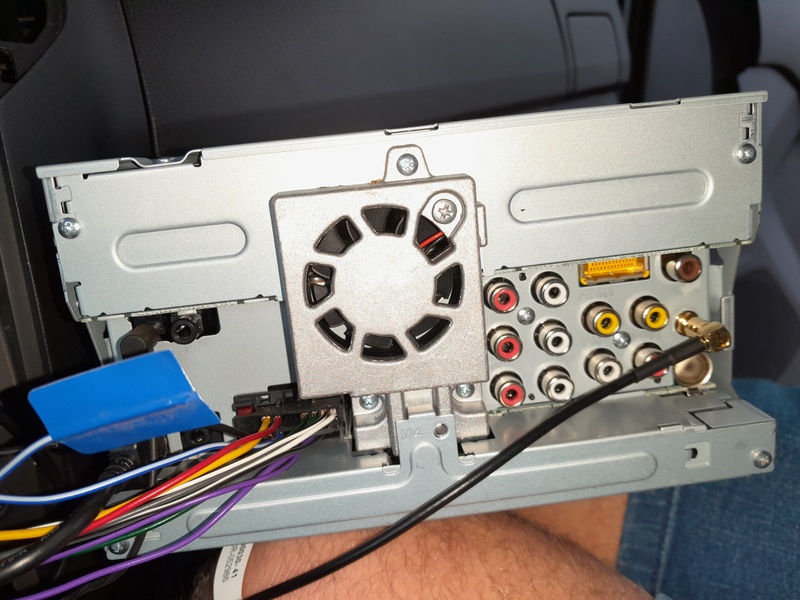

Heb je de gele videoplug in de bruine aansluiting (rechtsboven) gestopt.
Aan de voedingsstekker moet een lichtpaars/witte draad zitten, die aansluiten op de achteruitrijverlichting.

[Johan.sp]

Nee in de gele rc? In .
Ik kan het eens proberen in de bruine .


Nee helaas .
Morgen verder

[ Voor 20% gewijzigd door Johan.sp op 21-07-2024 21:14 ]

[Johan.sp]

[Bierkameel]

Waar is je gele tulp stekker van je camera in de laatste foto?

[Oon]

Ik heb zelf een ander model Pioneer head unit met dezelfde camera, en dat kon eigenlijk niet fout. Ik heb 'm niet op het achterlicht aangesloten maar op een andere draad die zo gauw de auto aan is de camera aan laat gaan, maar Pioneer heeft heel netjes in hun firmware geregeld dat de camera in beeld komt wanneer deze beschikbaar is (en in mijn geval dus altijd als eerste als je de auto start).

Staat allemaal in het boekje van de camera + het boekje van de head unit beschreven.

[Johan.sp]

Er ff uitgehaald voor de foto .
Zodat ik de radio er verder uit kon nemen .
Stekker zat in de linker ingang op de foto bekeken

[Johan.sp]

Deze kabel heb ik bij de achteruitrijcamera

[roches]

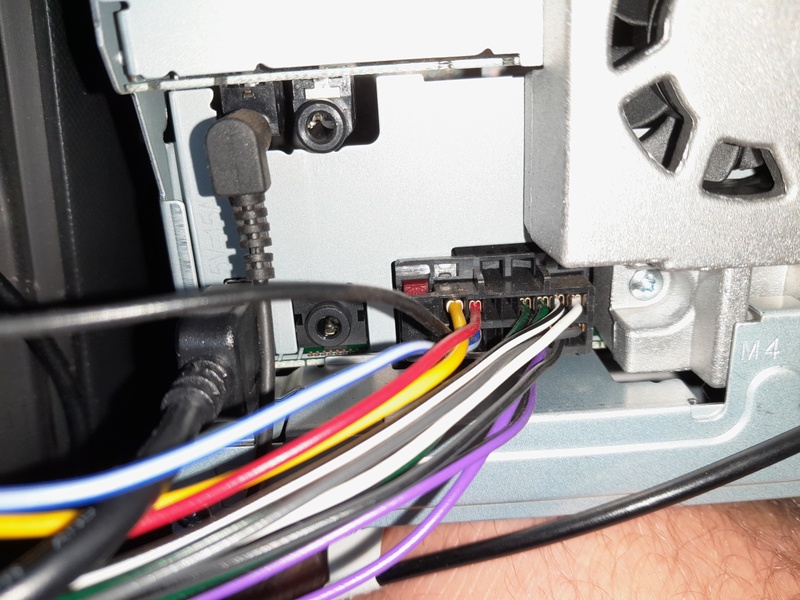

Kan het zijn dat je een kabel met alleen de kleur violet hebt, die zou op 13 moeten zitten.
Tel van links naar rechts (Boven 1 t/m en (Onder 9 t/m 16).
Gele videokabel van de camera moet echt op de bruine ingang (Rechtsboven) en het reverse-signal op pin 13.

[Johan.sp]

Bedankt allemaal , ik kom steeds verder .
Gele kabel zoals ook al eerder genoemd in de bruine ingang .
En ik heb nu beeld dat ik nog handmatig moet oproepen.
Nu nog het reverse signal op pin 13 .

[Michael Knight]

Johan.sp schreef op maandag 22 juli 2024 @ 20:20:
Bedankt allemaal , ik kom steeds verder .
Gele kabel zoals ook al eerder genoemd in de bruine ingang .
En ik heb nu beeld dat ik nog handmatig moet oproepen.
Nu nog het reverse signal op pin 13 .

Ah top, dan ben je er al bijna! Nu enkel nog netjes de 12 volt van (een van je) achteruitrijlampen aftappen. Tip: doe dat niet te dicht op de stekker/fitting van de lamp, aangezien die nog regelmatig zal bewegen (lamp vervangen/trilling) de komende jaren, maar tap `m iets eerder op de kabel af.

[Peer_76]

Ik zie dat dit draadje al weer een paar maanden oud is, maar ik heb precies dezelfde radio in mijn bus en een achteruitrijcamera. De achteruitrijcamera, met infrarood leds, zit in het (niet originele) derde remlicht ingebouwd. Voordat ik de Pioneer had had ik een Sony headunit in mijn bus. Hierop had ik dag en nacht goed beeld van mijn achteruitrijcamera.
Sinds ik de Pioneer in mijn bus heb heb ik alleen overdag goed beeld, maar "no signal" zodra het donker wordt. Naar mijn idee is het dus een Pioneer kwaal. Ik heb daarover al eens contact opgenomen met Pioneer (inmiddels al weer 2 jaar geleden) :

Ik heb sinds vorig jaar de SPH-DA230DAB. Deze radio bevalt goed, maar ik heb echter 1 probleem. Ik heb een achteruitrijcamera in mijn 3e remlicht unit. Dis is een camera met nachtzicht (met infra rood leds). Als het donker is heeft de radio moeite met het doorgeven van het beeld van de camera. Soms duurt het lang voordat er beeld komt. Wijzig ik dan de volume dan blijft het beeld vervolgens weer heel lang web. Als ik mijn oude Sony op de camera aan sluit krijg ik wel direct beeld. Ik vermoed dus dat het een softwareprobleem betreft. Kan ik hiervoor nog een software update gaan verwachten?

Hier heb ik toen het volgende antwoord op gehad:

uw vraag werd bij ons geregistreerd onder een Pioneer ticket-nummer (zie onderwerp), in antwoord op uw vraag kunnen wij u het volgende meedelen;
Pioneer ticket ref nr: 64917

je vindt alle firmware updates op onze website www.pioneer-car.eu en dan klik je support en daar kun je uw model ingeven en vindt je alle info hierover , staat uw model er niet tussen dan is er nog geen firmware update aanwezig voor dit toestel.

Wij vertrouwen erop u hiermee voldoende te hebben geïnformeerd.

U kunt op dit emailbericht NIET antwoorden, indien u nog verdere vragen heeft, kunt u altijd contact opnemen met ons Contact Center.
https://contactcenter.pio...?openform&sub=peb&lang=nl
Vergeet u dan niet uw Pioneer ticket-nummer in te vullen, zodat wij u beter en sneller van dienst kunnen zijn.

Met vriendelijke groet,

Pioneer Benelux
Customer & Service support

Hierbij vraag ik mij af of een andere camera (eventueel van Pioneer zelf) dan wel goed beeld in het donker geeft of dat ik hiervoor beter een losse camera met eigen monitor aan kan schaffen. Daarom ben ik benieuwd of @Johan.sp zijn probleem op heeft weten te lossen (hopelijk is hij nog actief op Tweakers).
