Vorig jaar ben ik begonnen met het bouwen van een boekenkast, het frame staat al, maar het afgelopen jaar heb ik verzuimd om verder te gaan aan de boekenplanken.
Ik heb al uitgewerkt wat ik wil gaan doen om geen schroeven in het zicht hebben en hiervoor wil ik een combinatie van 3D-prints en houtbewerking toepassen.

Ik een zwaluwstaart verbinding maken aan de zijkant van de boekenplanken. Het positieve deel wordt een 3D-print die ik aan de zijwand bevestig en waar een voorziening in verwerkt zit voor kabels voor een RGB+CCT ledstrip die aan de voorkant van elke boekenplank zit.

Ik moet dus een zwaluwstaart sleuf frezen in de zijkant van de boekenplank. En daar gaat mijn vraag over.
Qua frezen heb ik al een MAKITA DRT50ZJ
Nu twijfel ik of een oplossing waarbij ik gebruik kan maken van die Makita frees het waard is.

Ik kan bijvoorbeeld voor deze HBM 40 Houtfreesmachine gaan, geen idee of dit een fatsoenlijk apparaat is. vooral de ondersteuning van de "fence", ik kan niet op de nederlandse benaming komen. Ik moet een plaat van 1000mm*180mm rechtop ertegen kunnen houden om op de smalle zijkant een zwaluwstaart aan te brengen. en het liefst haaks.

Kan ik beter voor zoiets als deze Kreg of vergelijkbare tafel gaan waar ik dan de Makita in kan monteren?

Qua prijs lijkt de HBM niet te verslaan zijn, maar daardoor twijfel ik over de kwaliteit.
Ansich heb ik geen problemen met betalen voor kwaliteit, maar los tafelblad met freesaanslag is een prijzige aanschaf in vergelijking met die HBM.

http://tweakers.net/productreview/user/184256

Alle reacties


Acties:
  • +1 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

ik zou voor een eenmalige klus mijn parallelgeleider op mijn bovenfrees zetten en goed aangedrukt die kopse kant frezen. Een freestafel is ook niet triviaal met zo'n grote plank.

Daarnaast weet ik niet wat voor hout je wil gebruiken en hoe groot je freesje is, maar kan die kantenfrees dit uberhaupt aan? (ik heb geen kantenfreesje dus ik weet niet wat die dingen kunnen hebben)

[ Voor 10% gewijzigd door Boudewijn op 17-07-2024 12:50 ]

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • de-eindbaas
  • Registratie: December 2013
  • Laatst online: 07-05 13:11
Kun je niet zelf een freestafeltje maken?
Staan genoeg voorbeelden op youtube.

Acties:
  • +2 Henk 'm!

  • 3dmazter
  • Registratie: December 2012
  • Laatst online: 18:20
Koop die freestafel van HBM alsjeblieft niet.
Dat is het meest gammele slecht passende stuk gereedschap ooit.
Een plank met een frees eronder is 100x beter.

Acties:
  • +1 Henk 'm!

  • -DarkShadow-
  • Registratie: December 2001
  • Niet online
QinX schreef op woensdag 17 juli 2024 @ 12:37:
Ik moet een plaat van 1000mm*180mm rechtop ertegen kunnen houden om op de smalle zijkant een zwaluwstaart aan te brengen. en het liefst haaks.
Ik hanteer de volgende stelregel bij zagen en frezen: Beweeg het kleinste object over het grootste object. De plank is in dit geval groter dan de freestafel, dus je kunt beter de frees over de plank bewegen.

Maak een hulpstukje zodat je de frees continu haaks op de plank houdt en je kunt prima op de kopse kant van de plank frezen. Veel gemakkelijker dan een plank verticaal over een freestafel.

Mocht je voor een andere klus een freestafeltje willen, dan zijn er verschillende freesliftjes te koop in China voor de Makita freesmachines.

[ Voor 10% gewijzigd door -DarkShadow- op 17-07-2024 13:26 ]

Specialist in:
Soldeerstations
Oscilloscoop


Acties:
  • 0 Henk 'm!

  • twain4me
  • Registratie: December 2017
  • Laatst online: 22:13

twain4me

Moderator Wonen & Mobiliteit
Boudewijn schreef op woensdag 17 juli 2024 @ 12:50:


Daarnaast weet ik niet wat voor hout je wil gebruiken en hoe groot je freesje is, maar kan die kantenfrees dit uberhaupt aan? (ik heb geen kantenfreesje dus ik weet niet wat die dingen kunnen hebben)
dit een zwaluwstaart frees je in basis in 1 keer, dat is doorgaans geen klusje voor een kantenfreesje je kan eerst een groef frezen maar heel geweldig werkt dat meestal ook niet.
@QinX kan je niet gewoon een groef (eventueel onder een hoek) frezen?

Acties:
  • 0 Henk 'm!

  • QinX
  • Registratie: Augustus 2006
  • Laatst online: 07-06 21:49

QinX

Shai-Hulud

Topicstarter
Boudewijn schreef op woensdag 17 juli 2024 @ 12:50:
ik zou voor een eenmalige klus mijn parallelgeleider op mijn bovenfrees zetten en goed aangedrukt die kopse kant frezen. Een freestafel is ook niet triviaal met zo'n grote plank.

Daarnaast weet ik niet wat voor hout je wil gebruiken en hoe groot je freesje is, maar kan die kantenfrees dit uberhaupt aan? (ik heb geen kantenfreesje dus ik weet niet wat die dingen kunnen hebben)
het gaat om 18mm dik multiplex wat ik inderdaad op de kopse kan wil bewerken. Waar ik bang voor ben is dat ik niet genoeg oppervlakte heb om de bovenfrees goed vlak te houden, vandaar het idee om hiervoor een freestafel met freesaanslag voor te gebruiken.
de-eindbaas schreef op woensdag 17 juli 2024 @ 12:55:
Kun je niet zelf een freestafeltje maken?
Staan genoeg voorbeelden op youtube.
Daar heb ik ook over gedacht, maar ik voel daar niet zo veel voor, misschien zie ik beren op de weg die er niet zijn.
3dmazter schreef op woensdag 17 juli 2024 @ 13:23:
Koop die freestafel van HBM alsjeblieft niet.
Dat is het meest gammele slecht passende stuk gereedschap ooit.
Een plank met een frees eronder is 100x beter.
Bedankt voor de waarschuwing, ik had een simpele review gekeken en ik twijfelde al, die twijfel is nu weg.
-DarkShadow- schreef op woensdag 17 juli 2024 @ 13:25:
[...]

Ik hanteer de volgende stelregel bij zagen en frezen: Beweeg het kleinste object over het grootste object. De plank is in dit geval groter dan de freestafel, dus je kunt beter de frees over de plank bewegen.

Maak een hulpstukje zodat je de frees continu haaks op de plank houdt en je kunt prima op de kopse kant van de plank frezen. Veel gemakkelijker dan een plank verticaal over een freestafel.

Mocht je voor een andere klus een freestafeltje willen, dan zijn er verschillende freesliftjes te koop in China voor de Makita freesmachines.
Qua oppervlakte is de kopse kant van mijn plank het kleinere object in dit geval, 18mmx180mm Ik ben bang dat ik te weinig ondersteuning heb.

Het is niet zozeer dat ik niet geloof in een freesliftje uit China, maar ik wil dan eigenlijk vooral een goede freesaanslag hebben, eigenlijk het idee van een schaafbank qua ondersteuning.

Ik zal eens nadenken om een hulpstukje te maken, ik heb een Bambu X1C dus wat dat betreft ben ik niet zo gebonden in de mogelijkheden.
twain4me schreef op woensdag 17 juli 2024 @ 13:58:
[...]


dit een zwaluwstaart frees je in basis in 1 keer, dat is doorgaans geen klusje voor een kantenfreesje je kan eerst een groef frezen maar heel geweldig werkt dat meestal ook niet.
@QinX kan je niet gewoon een groef (eventueel onder een hoek) frezen?
Wellicht inderdaad eerst met een normale frees een groef aanbrengen en dan nawerken met de zwaluwstaart frees.
Ik ben zelf ook niet zeker of de kantenfrees sterk genoeg is, het is wel een 18V Brushless model, die zijn volgens mij wel aan de wat sterkere kant. Het is uiteraard niet te vergelijken met een Festool.


Ik denk dat wat ik moet doen is een hulpstukje optekenen, printen, monteren en dat op een stuk rest hout wat over is van het project wat proeven doen.

http://tweakers.net/productreview/user/184256


Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

QinX schreef op woensdag 17 juli 2024 @ 15:18:
[...]


het gaat om 18mm dik multiplex wat ik inderdaad op de kopse kan wil bewerken. Waar ik bang voor ben is dat ik niet genoeg oppervlakte heb om de bovenfrees goed vlak te houden, vandaar het idee om hiervoor een freestafel met freesaanslag voor te gebruiken.
Je kunt ook geen geleider voor je frees nemen, dat scheelt al een slok op een borrel.

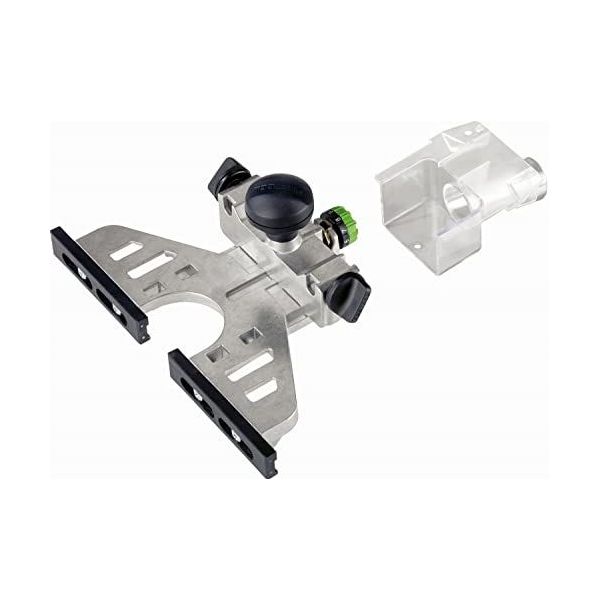

Ik een jetser die hierop lijkt:
Afbeeldingslocatie: https://hwimages.beslist.net/beslist-images/pim/4014549087282/394/F600/43115c05db80dbe0b184dae216cb9438/Freesmachines/Festool-Tope-lateral-SA-OF-2200.jpg
Zeker als je daar nog een plaatje trespa oid opzet zodat hij meer verticale steun levert ben je een heel eind.

i3 + moederbord + geheugen kopen?


Acties:
  • +1 Henk 'm!

  • Orion84
  • Registratie: April 2002
  • Laatst online: 21:48

Orion84

Admin General Chat / Wonen & Mobiliteit

Fotogenie(k)?

Boudewijn schreef op woensdag 17 juli 2024 @ 15:21:
[...]

Je kunt ook geen geleider voor je frees nemen, dat scheelt al een slok op een borrel.
Ik een jetser die hierop lijkt:
[Afbeelding]
Zeker als je daar nog een plaatje trespa oid opzet zodat hij meer verticale steun levert ben je een heel eind.
Alleen zijn die vooral bedoeld voor freesbewegingen waarbij je die geleider (met daarop de frees) langs je werkstuk schuift. Maar voor zwaluwstaarten is de freesbeweging haaks op de geleider.

Misschien het werkstuk in een workmate klemmen waarbij de rand waar je in wilt frezen net genoeg boven het werkblad uitsteekt en dan iets van een mal maken (net zo dik als de rand die boven je workmate uitsteekt) die de frees ondersteunt en daar dan nog een opstaand randje op dat de frees ook haaks geleidt?

The problem with common sense is that it's not all that common. | LinkedIn | Flickr


Acties:
  • 0 Henk 'm!

  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Orion84 schreef op woensdag 17 juli 2024 @ 15:31:
[...]

Alleen zijn die vooral bedoeld voor freesbewegingen waarbij je die geleider (met daarop de frees) langs je werkstuk schuift. Maar voor zwaluwstaarten is de freesbeweging haaks op de geleider.

Misschien het werkstuk in een workmate klemmen waarbij de rand waar je in wilt frezen net genoeg boven het werkblad uitsteekt en dan iets van een mal maken (net zo dik als de rand die boven je workmate uitsteekt) die de frees ondersteunt en daar dan nog een opstaand randje op dat de frees ook haaks geleidt?
Nou als je je plaat verticaal opspant en dan over de smalle kant de frees laat lopen, dan ben je er toch?
Dan kan de geleider tegen de zijde die normaal plat ligt afsteunen. Juist door die geleider tegen het normaliter horizontale deel van de plaat te drukken houd je de frees onder controle.


Jouw optie van apart opklemmen is ook een goede. Ik zou dan alleen gewoon een paar forse dougle klossen op de rand van mijn werkbank klemmen. Vervolgens daar de lekker weer aanklemmen met lijmklemmen. Op dit manier heb je een mooie diepte .

i3 + moederbord + geheugen kopen?


Acties:
  • 0 Henk 'm!

  • Orion84
  • Registratie: April 2002
  • Laatst online: 21:48

Orion84

Admin General Chat / Wonen & Mobiliteit

Fotogenie(k)?

Boudewijn schreef op woensdag 17 juli 2024 @ 15:33:
[...]

Nou als je je plaat verticaal opspant en dan over de smalle kant de frees laat lopen, dan ben je er toch?
Dan kan de geleider tegen de zijde die normaal plat ligt afsteunen. Juist door die geleider tegen het normaliter horizontale deel van de plaat te drukken houd je de frees onder controle.
Ik ging er van uit dat er haaks door de kopse kant gefreesd moet worden, zoals in zo'n verbinding (het rechter deel):
Afbeeldingslocatie: https://tweakers.net/i/EX5DPj4V3b6ZhLD_IDdkN_4LU1c=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/cd7o6hepPXfPZ1MKBAMCemIQ.jpg?f=user_large

Maar nu ik de TS nog eens lees is dat misschien niet wat ie bedoelt?

The problem with common sense is that it's not all that common. | LinkedIn | Flickr


Acties:
  • 0 Henk 'm!

  • kdekker
  • Registratie: Januari 2005
  • Niet online
Ik heb wel boekenkasten gemaakt voor mezelf en deed dat met deuvelmal (of deuvelaar) van wolcraft. Werkt best goed. Soms een beetje smokkelen door een deuvel ietsje dunner te maken en dan de planken in de kast lijmen. Dat maakt de kast ook stevig, maar uit elkaar halen of op een andere positieplaatsen is na in elkaar zetten niet meer mogelijk.

Andere (en stuk duurdere) optie: verbinding maken met een lamellenfrees + lamellen. Geeft iets meer ruimte voor schuiven, om je kastplanken werkelijk 100% gelijk (of op een vaste afstand) van de zijkanten van je kast te krijgen. Alleen kost zo'n lamellenfrees weer meer dan een paar duiten.

En nog een andere optie: als het gaat om boekenplanken in een kast en als je nog wilt dat die verstelbaar zijn, dan een keeplat gebruiken. Daar kun je losse planken op leggen, maar de stijfheid van de constructie van je kast moet dan komen uit de achterwand die vast zit (wat al misschien al zo is bij jou).

Acties:
  • 0 Henk 'm!

  • QinX
  • Registratie: Augustus 2006
  • Laatst online: 07-06 21:49

QinX

Shai-Hulud

Topicstarter
Afbeeldingslocatie: https://tweakers.net/i/LfUyRIvRekjHWFjLVrHv0c4-c9w=/232x232/filters:strip_exif()/f/image/PqzXC5HLzJW7lkHZyP2pj0Ka.png?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/7Hm-BAp5P7gbgwPtd4gM8xgsyQI=/232x232/filters:strip_exif()/f/image/43ragTSWw7UwBZ9RGZpR50Dc.png?f=fotoalbum_tile


Hier beide delen van de zwaluwstaart. Wellicht dat het zo iets duidelijk is wat ik wil doen.
Ik moet wat minder twijfelen en wat meer proberen merk ik. Ik ga dus een hulpstuk tekenen wat ik als een soort U-profiel om de kopse kant kan schuiven, hiermee kan ik de zwaluwstaart er in maken. Ik moet de sleuf breder maken dan wat het freesje zelf is, maar die kan ik ook met een offset printen. Ik denk dat ik daarmee wel een eind kan komen.

En sowieso even een proef doen met de draagkracht. Ik ga vanuit de achterkant wel een schroef of 3 erin zetten om het strak tegen de achterkant te trekken en op z'n plek te houden. Maar ik moet ook weten of dat genoeg draagkracht gaat hebben voor mijn boeken.

http://tweakers.net/productreview/user/184256


Acties:
  • 0 Henk 'm!

  • 3dmazter
  • Registratie: December 2012
  • Laatst online: 18:20
gewoon een 40x70 balkje langs de kopse kant klemmen met 2 lijmklemmen.
Kun je daar de frees op rusten om hem recht te houden

Acties:
  • 0 Henk 'm!

  • Himalaya
  • Registratie: Februari 2009
  • Laatst online: 22:03
QinX schreef op woensdag 17 juli 2024 @ 16:22:
[Afbeelding][Afbeelding]


Hier beide delen van de zwaluwstaart. Wellicht dat het zo iets duidelijk is wat ik wil doen.
Ik moet wat minder twijfelen en wat meer proberen merk ik. Ik ga dus een hulpstuk tekenen wat ik als een soort U-profiel om de kopse kant kan schuiven, hiermee kan ik de zwaluwstaart er in maken. Ik moet de sleuf breder maken dan wat het freesje zelf is, maar die kan ik ook met een offset printen. Ik denk dat ik daarmee wel een eind kan komen.

En sowieso even een proef doen met de draagkracht. Ik ga vanuit de achterkant wel een schroef of 3 erin zetten om het strak tegen de achterkant te trekken en op z'n plek te houden. Maar ik moet ook weten of dat genoeg draagkracht gaat hebben voor mijn boeken.
Dat gaat in 18mm multiplex natuurlijk niet heel veel body meer hebben met zo’n sleuf. Ben bang dat er niet heel veel boeken op kunnen staan.

De boekenplanken van Lundia hebben ook een groef in het hout waar de schapdrager in zit, daar zit de groef vrij onderin de plank. Heb er wel eens een omgekeerd belast en dan heb je het zo stuk.

Hou er ook rekening mee dat frezen en multiplex niet hele grote vrienden zijn, niet alleen best lastig om een strakke groef te krijgen maar het kost je ook snel een frees. De snijkant vind die lijmlagen en wisselende nerf richting niet heel fijn.

de weg naar de top begint met de eerste stap, en als je er bent snel weer terug. reizen is leuker dan er zijn.


Acties:
  • 0 Henk 'm!

  • Martijn.C.V
  • Registratie: December 2012
  • Laatst online: 05-06 17:03
QinX schreef op woensdag 17 juli 2024 @ 15:18:
[...]


het gaat om 18mm dik multiplex wat ik inderdaad op de kopse kan wil bewerken. Waar ik bang voor ben is dat ik niet genoeg oppervlakte heb om de bovenfrees goed vlak te houden, vandaar het idee om hiervoor een freestafel met freesaanslag voor te gebruiken.
Wat je behoorlijk simpel kunt doen is een balkje links en rechts klemmen, dan heb je meer dan genoeg oppervlakte :) Moet je wel even zorgen dat ze mooi recht zijn uiteraard.

En wat je kunt doen, is tussen de plank en balken iets van een spacertje doen van bijv 1cm, dan hoeft je freesje niet ook de balk te frezen.

Complimentje?


Acties:
  • 0 Henk 'm!

  • kdekker
  • Registratie: Januari 2005
  • Niet online
Himalaya schreef op woensdag 17 juli 2024 @ 17:34:
[...]

Dat gaat in 18mm multiplex natuurlijk niet heel veel body meer hebben met zo’n sleuf. Ben bang dat er niet heel veel boeken op kunnen staan.

De boekenplanken van Lundia hebben ook een groef in het hout waar de schapdrager in zit, daar zit de groef vrij onderin de plank. Heb er wel eens een omgekeerd belast en dan heb je het zo stuk.

Hou er ook rekening mee dat frezen en multiplex niet hele grote vrienden zijn, niet alleen best lastig om een strakke groef te krijgen maar het kost je ook snel een frees. De snijkant vind die lijmlagen en wisselende nerf richting niet heel fijn.
En je loopt een grote kans op splinters... In die zin zouden gewone vuren of grenen planken beter zijn. Vandaar ook dat ik deuvels als alternatief noemde.
