volgens mij een 30 panelen verdeeld over west en zuid, waar nu nog 6x oost bij komt.
[ Voor 3% gewijzigd door migjes op 17-07-2024 10:29 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
of nog simpeler:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zEIjX9TSS3qKr0nySCXoVUOa.jpg?f=user_large)
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Ik heb de Growatt MOD 7000XH:
[...]
of nog simpeler:
de 6 panelen parallel aan de 6 zuid/west panelen. (kan alleen als er 6 panelen op 1 mpp aangesloten zijn, dan kan je 6x parallel er bij zetten.)
of:
je gebruikt tigo optimizers (of ander merk), en dan kun je ook 2 verschillende richtingen op de zelfde mpp van de omvormer die je al hebt hangen.
veel Growatt 3fase omvormers kunnen eigenlijk 2x20 panelen aan.
dus een beetje over/onder dimensioneren van de omvormer, daar hoef je niet bang voor te zijn.
zie ook oost-west van mijn dak:
[Afbeelding]
oost en west halen op andere momenten hun top.
dus daarom heb ik 6430Wp op een 4000W omvormer, en er geen problemen mee.
de vraag 1 fase of 3 fase.
die kunnen we zo ook niet beantwoorden.
wij weten niet wat voor omvormer je nu hebt, dus die moet je eerst geven voor daar na gekeken kan worden.
(grofweg met als en mitsjes, komt het meestal op 1 fase uit, gewoon omdat 6 panelen zo weinig is, maar is daar ruimte voor? geen idee.)
oke, info, snel een bakkie koffie en rekenen.
)dat is ook verstandig, het gaat vaak alleen maar over de bloeddruk van de gebruiker.
[ Voor 11% gewijzigd door migjes op 17-07-2024 12:12 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Het liefst hou ik het zo goedkoop en simpel mogelijk. Ik wil ook geen extra omvormers of optimisers.:
[...]
oke, info, snel een bakkie koffie en rekenen.
ik gok maar wat, dus corrigeer me hier als ik fouten maak.
de panelen zijn 430Wp.
10x430Wp=4300Wp
20x430Wp=8600Wp
omvormer is 7000VA of 7kW als je dat liever hebt.
dat is al flink onder gedimensioneerd, jep netjes.
maar zeker niet over de top onder gedimensioneerd.
parallel, dan heb je de zelfde type cellen en aantal cellen nodig.
dus 10 panelen is meer cellen als 6 panelen, dus nee niet parallel zetten.
dat kan alleen als je 2x10 of 2x6 doet.
tigo optimizers, dat kan wel (vangen ook nog extra schaduw problemen af als bonus.)
dan kun je de 10x waarschijnlijk richting de 20x brengen als moet.
dus 6x op oost (en heb je nog 4x over voor een andere richting als je dat zou willen en er ergens ruimte is)
en er is nog een toffe met optimizers, als je een APX HV accu aan de omvormer wil, dan kan die meteen gebruik maken van de oost-west + zuid opstelling.
met accus is meer Wp toffer als meer accu.
Wp is goedkoop, accu is duur.
(maar als je wil kan je ook met losse omvormertjes werken, is allen iets minder mooi.
werk dan gewoon 1 fase, er is ruimte genoeg met maar een 7kw omvormer.
vergeet dat getal, ze willen je een grotere omvormer graag verkopen.
alleen dat zou ik niet leuk meer vinden. )
[ Voor 13% gewijzigd door migjes op 17-07-2024 12:33 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Bedankt voor de hulp.:
[...]
vergeet dat getal, ze willen je een grotere omvormer graag verkopen.
de omvormer kan gewoon 2x20x4??Wp op zuid aan, of die nu 3kW is of 10kW is.
(en als moet 2x2x20x4??Wp.
(en voordat je de volgende vraag ook stelt:
de omvormer kan maar Max. short-circuit current
per MPP tracker = 20A aan.
2 stringen parallel gaat over de 20A heen, dat klopt, maar dit hebben hier al velen er ruim over gegaan, en levert ook geen problemen op. dus die ook negeren.
maar negeer nooit de Max. DC voltage van 1100V, dat is de VOC + 10% voor de temperatuur.
daar gaat de omvormer van kapot.
dus vaak 20 panelen serieel is grofweg wel de max.
(zelf beter uitrekenen, lol.) )
edit:
2 stringen parallel op 1 mpp, geen probleem.
3 stringen parallel op 1 mpp, kan maar dan zijn er extra dingen nodig.
no prob..
oei, pas op, je zegt dus 750Vmpp, dat is geen Voc.
)jep, snap ik. zou ik ook doen.
[ Voor 8% gewijzigd door migjes op 17-07-2024 12:53 ]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
De voc van het paneel is 38.7 x 20 = 774 met 10% zit ik gewoon veilig volgens mij.:
[...]
no prob..
[...]
oei, pas op, je zegt dus 750Vmpp, dat is geen Voc.
de Voc is hoger als de Vmpp, maak er geen foutje mee, de omvormer vind te hoge Voc niet oke.
en vergis je ook niet in de temperatuur van de cellen, 10%+ en 10%- rekenen of beter totaal uit rekenen is vaak wel nodig.
(20 panelen is een vrij veilige getal, maar er zijn zoveel verschillende type panelen, dat je het eigenlijk per paneel beter kunt uitrekenen.
Wellicht in de toekomst, maar tot 2027 ben ik er nog niet echt mee bezig.
jep is de laag Vmpp/Voc variant, dan red je het wel, JA heeft ook een variant van 50Voc en dan red je hebt niet.
ik gebruik zelf op een zomer dag een 10-12kWh.
lol, hij wil geld verdienen.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Sunny design geeft 866v aan, dus dan zit ik nog onder die 1000Voc. helemaal prima.:
[...]
jep is de laag Vmpp/Voc variant, dan red je het wel, JA heeft ook een variant van 50Voc en dan red je hebt niet.
je zou nog met b.v. https://www.sunnydesignweb.com/ het nog iets preciezer uit rekenen.
en misschien kunnen er dan 22 of meer panelen op 1 mpp serieel.
persoonlijk zou ik dan uit gaan van 1000Voc en geen 1100Voc, gewoon omdat de meeste merken 1000V aan houden, en je wil niet vast zitten aan 1 merk.
Ik bestel alles los, dus veel geld zal hij er niet extra aan verdienen. Dan zal het wel een sukkel zijn:
[...]
lol, hij wil geld verdienen.
zo kan ik het ook, of is het een sukkel?
(ach we zijn het hier wel gewend, dat installateurs niet zo heel veel kennis hebben van zonnepanelen, erg jammer maar we horen dit vaker. als je in mijn onderschrift kijkt zie je dat ik ook 2 strings parallel heb op oost, maar ja dat kan niet hé, lol.)
ach je omvormer geeft geen 2x aansluiting per mpp als ik het goed heb. (check het even, dit is uit het hoofd.)
maar daar heb je deze units voor:
https://www.winkelman-zon...er-1x-male-2x-female.html
en de tegen variant:
https://www.winkelman-zon...er-1x-female-2x-male.html
klaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eRkYtIeU8Xrfj5OiG8BoOizx.jpg?f=user_large)
oke, dat is goed.
we zullen het maar op sukkel houden.Ik bestel alles los, dus veel geld zal hij er niet extra aan verdienen. Dan zal het wel een sukkel zijn

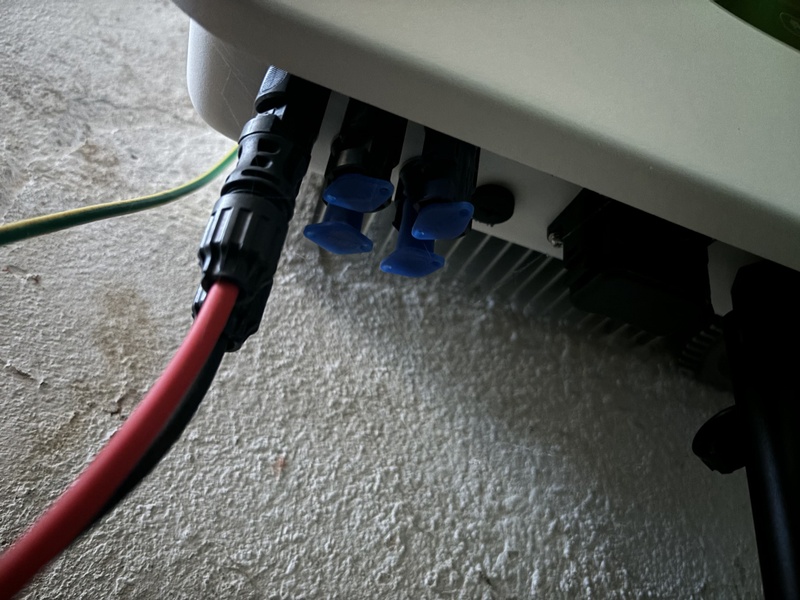

Ik kan het in de datasheet niet echt terugvinden, maar ik zie op de omvormer nog wel 4 ingangen die nog vrij zijn.
[Afbeelding]
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
Die 10 panelen liggen er al, maar moeten nog aangesloten worden op de andere mpp, dus ja die zijn nog niet in gebruik.:
[...]
oke, dat is goed.
[...]
we zullen het maar op sukkel houden.
maar ergens gaat er wel iets fout?
waar wie of wat is nu nog de vraag.
als ik het goed heb (moet je checken in de handleiding hoe het precies zit met jouw model.)
dan heb je 3 paar mc4 stekkers daar zitten.
1e paar mpp1
2de paar mpp2
3de paar batterij/accu.
nu is alleen paar 1 met 2 kabels (de + en de -) verbonden?
dat kunnen geen 30 panelen zijn, dat pikt de omvormer niet.
en kunnen ook geen 2 stringen parallel zijn, met 20 + 10 stuks.?
dus ergens gaat er iets fout?
of vertel je iets fouts of onduidelijk.
(en ik rule niet uit dat de fout misschien bij jouw zit? kan ik niet uitsluiten.)
dat had je even moeten zeggen, had verwarring voorkomen.
scoor gewoon een splitter.
7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)

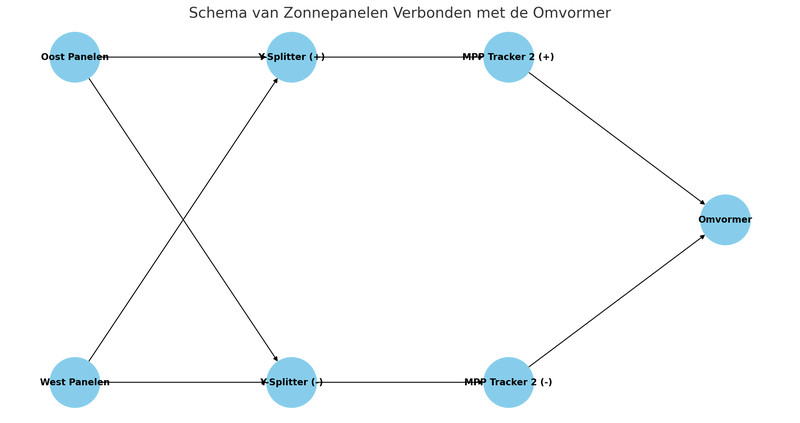

In principe kan ik die splitters al gebruiken op het dak toch? Dat er dan maar 2 kabels naar de omvormer toe hoeven. Of begrijp ik dat verkeerd?:
scoor gewoon een splitter.
(ik raad er 1 aan met kabel, niet de gene die ik je gaf, zoek met google op mc4 splitter je vind ze wel.)
en stuur de foto door daar moet hij op.
ze hoeven niet na te denken, maar doen.
:fill(white):strip_exif()/f/image/cT0cHtIvy2uo7usMNemTl4Vs.png?f=user_large)
jep dat kan, het zijn gewoon normale mc4 stekkers en die kunnen buiten.
)
