6 draden flexibel 0.75mm2 koppelen

[AnoniemBouw]

Hi,

Zoals te titel het al zegt; Ik zou graag 6 draden van 0.75mm2 aan elkaar willen maken. Het gaat om een lamp die ik aan het maken ben met GU10 ledspotjes. De lamp zal ik bedienen met een LED dimmer dus er zal niet zoveel spanning doorheen gaan. Het enige lastige is dat ik weinig tot geen ruimte in de lamp heb om bijvoorbeeld lasklemmen van Wago te gebruiken. Het gaat dus om flexibele draden die ik dus op één plek samen wil laten komen en veilig aan elkaar wil koppelen. Ik vroeg mij af of iemand een oplossing weet? Ik had zelf het idee om alle draden in elkaar te draaien, soldeertin en dan een krimpkousje erover. Is dit wat of heeft iemand betere suggesties?

Thanks alvast:)

[Puch-Maxi]

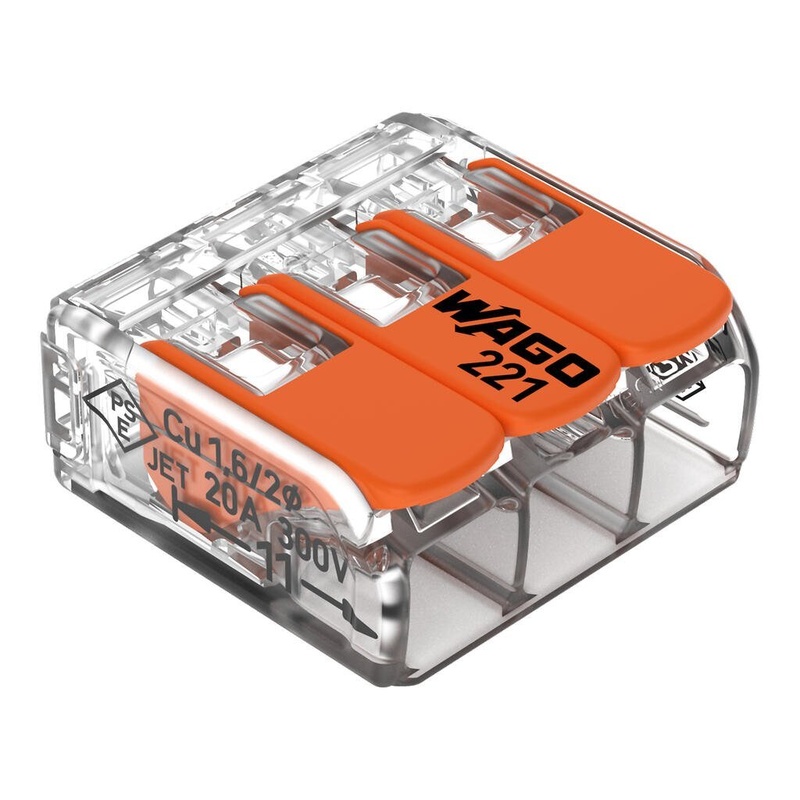

Wago 221-413 en dan twee draden van 0.75 mm² in een dubbele-adereindhuls? Of zoiets .

edit:
Indien dat niet compact genoeg is, de draden combineren en krimpen met zoiets

[ Voor 58% gewijzigd door Puch-Maxi op 10-07-2024 18:06 ]

[JukeboxBill]

Solderen kan prima in zoiets stationairs als een lamp.

En als je een krimptang hebt, kan je ook kale (dus zonder plastic marker) adereindhulzen doen met een krimpkousje er omheen. Voordeel is dat je de draden makkelijker in elkaars verlengde kan verbinden.

[_ferry_]

Geen adereindhulsjes in wago gebruiken.
Solderen is een prima optie, en het meest compact.

[natural colour]

Wago 221, 3 voudig en dan per twee inelkaar draaien.


Dit is geen 40 mm² wago maar echt een 4 mm²
(en met 4mm² kun je nog een spotje erbij plaatsen)

[ Voor 5% gewijzigd door natural colour op 10-07-2024 18:46 ]

[Hippocampus]

Voor die paar ledjes kan je ook naar 0.5mm² kijken.

[sypie]

AnoniemBouw schreef op woensdag 10 juli 2024 @ 17:36:
De lamp zal ik bedienen met een LED dimmer dus er zal niet zoveel spanning stroom doorheen gaan.

GU10 is in de regel gewoon 230V. Omdat het LED-lampen zijn valt de stroom daarom erg mee bij die spanning.

[Atlas]

_ferry_ schreef op woensdag 10 juli 2024 @ 17:58:
Geen adereindhulsjes in wago gebruiken.

Kun je die uitleggen? Dat mag toch gewoon?

[JukeboxBill]

Atlas schreef op woensdag 10 juli 2024 @ 22:36:
[...]


Kun je die uitleggen? Dat mag toch gewoon?

En wat dan nog, wie let daar op?
Bovendien gaat het om een paar lampjes, geen 3 kW machine of zo.

[_ferry_]

Atlas schreef op woensdag 10 juli 2024 @ 22:36:
[...]


Kun je die uitleggen? Dat mag toch gewoon?

Of het mag, waarschijnlijk wel, is het beter? Nee. Wago zelf geeft ook aan, dat ze geschikt zijn voor solid en stranded wires, maar adereindhulsjes hebben ze het niet over.
Het binnenwerk bevat een veer die in de kabel "pinched". En met een harde adereindhuls gaat dat gewoon niet zo lekker. Die drukt hij minder goed aan.

[ Voor 7% gewijzigd door _ferry_ op 10-07-2024 23:25 ]

[Puch-Maxi]

Gelukkig legt Wago het zelf duidelijk uit: https://www.wago.com/glob...ers/helpful-tips/ferrules

[3dmazter]

Puch-Maxi schreef op woensdag 10 juli 2024 @ 23:56:
Gelukkig legt Wago het zelf duidelijk uit: https://www.wago.com/glob...ers/helpful-tips/ferrules

Dat is goede info.
Dan gaat het hier dus al die jaren precies zoals het moet.
bedankt.

[Septillion]

Solderen, een "Wago" of krimpen lijken me allemaal opties.

offtopic:
Grappig om te zien dat Wago ook een adereindhuls in een "normale" (2273 / 2773) goed vind

[ Voor 7% gewijzigd door Septillion op 11-07-2024 11:37 ]

[Puch-Maxi]

Mooi! Dit was trouwens de oorspronkelijke bron, in het Duits:
https://www.wago.com/de/g...raxistipps/aderendhuelsen

[DexterDee]

Ik vind deze "soldeer-krimpkousjes" echt geweldig. Gewoon over één draadeind schuiven, draden aan elkaar draaien, kousje met het soldeerpunt precies eroverheen schuiven en met een heteluchtpistool verwarmen. Als je voorzichtig bent kan 't ook met een aansteker. Binnen 10 seconden een stevige waterdichte verbinding die zo min mogelijk plaats inneemt.

De precieze naam van deze dingen weet ik niet, maar ik koop ze op AliExpress waar ze extreem goedkoop zijn.

[AnoniemBouw]

DexterDee schreef op donderdag 11 juli 2024 @ 12:02:
[Afbeelding]

Ik vind deze "soldeer-krimpkousjes" echt geweldig. Gewoon over één draadeind schuiven, draden aan elkaar draaien, kousje met het soldeerpunt precies eroverheen schuiven en met een heteluchtpistool verwarmen. Als je voorzichtig bent kan 't ook met een aansteker. Binnen 10 seconden een stevige waterdichte verbinding die zo min mogelijk plaats inneemt.

De precieze naam van deze dingen weet ik niet, maar ik koop ze op AliExpress waar ze extreem goedkoop zijn.

Thanks! Dit heb ik nodig
