Hekwerk langs terrein (250m) voorzien van elektra + UTP

[Snow_King]

Ik wil graag langs terrein een volledig nieuw hekwerk laten plaatsen. Terwijl we dit doen wil ik graag mantelbuizen laten trekken met daar in:

- Elektra (5x4mm2)
- UTP (2x CAT6)

Om de ~25m zou ik graag de mantelbuis uit de grond laten komen en daar een verdeelkast maken waar de elektra en UTP doorgelust worden.



De situatie zoals hier boven moet nog gebouwd worden, maar we gaan binnenkort wel het hekwerk vervangen.

Aan de wegzijde (links) komt geen hekwerk, wel langs de overige 3 zijden.

Ik wil voorkomen dat de mantelbuizen niet goed aansluiten op de verdeelkast en daarom zoek ik suggesties voor:

- PVC verdeelkast
- Waterdicht
- Mogelijkheid tot DIN-rail
- Extra wartel aansluitingen om kabels uit te kunnen voeren
- Mogelijkheid tot twee 50mm mantelbuizen binnen te voeren

Vooral het laatste is lastig. Ik wil de mantelbuizen netjes kunnen aansluiten op de verdeelkast zodat deze waterdicht zitten aangesloten en dat er geen dop op hoeft.

Dit is erg lastig te vinden. Ik heb al bij merken als Famatel gekeken, maar dat lijkt het niet helemaal te zijn.

Misschien stel ik de verkeerde vraag, maar hoe zorg je er anders voor dat de mantelbuizen goed aansluiten om de kast die er hangt?

[Oilman]

Ik ga 'm toch vragen: Waarom? Ga je iedere 25 meter een mast plaatsen met beveiligingscamera's en zonnepanelen?

Makkelijkste manier is gewoon om de mantelbuis uit de grond te laten komen, zorgen dat er een grote lus kabel los hangt, dan kan dat later door geknipt worden als er een kast geplaatst moet worden en heb je afdoende lengte om het af te monteren. Maar op deze manier voldoet dit niet aan je eisen dat de mantelbuis waterdicht op de kast aangesloten moet worden.

[Snow_King]

Oilman schreef op vrijdag 5 juli 2024 @ 15:12:
Ik ga 'm toch vragen: Waarom? Ga je iedere 25 meter een mast plaatsen met beveiligingscamera's en zonnepanelen?

Makkelijkste manier is gewoon om de mantelbuis uit de grond te laten komen, zorgen dat er een grote lus kabel los hangt, dan kan dat later door geknipt worden als er een kast geplaatst moet worden en heb je afdoende lengte om het af te monteren. Maar op deze manier voldoet dit niet aan je eisen dat de mantelbuis waterdicht op de kast aangesloten moet worden.

Ik zeg nu 25m, maar het kan ook 35m zijn. Het idee is dat er overal rondom elektra beschikbaar is voor oa nog aan te leggen tuinverlichting, een schuur die we achterin nog gaan plaatsen, een camera, wifi punt, ga maar door.

We hebben nu de mogelijkheid om deze kabels te trekken bij de aanleg van het nieuwe hekwerk.

Ik zit er vooral mee dat de mantelbuizen vol lopen met water, dat wil ik voorkomen door deze al direct op een juiste kast aan te sluiten.

[Arosa]

Ik heb in mijn veel kleinere tuin pvc buizen liggen voor de verlichting en ongeveer t.p.v. het gewenste punt een buis omhoog en daarop twee bochtjes, zodat de opening richting de grond wijst. Een soort DHZ-kabeldoorvoer.

Dit idee:


De kans op water in de buis is klein en sowieso zou ik kiezen voor bekabeling die in de grond mag. Ik heb zelf voor buizen gekozen, zodat ik de mogelijkheid hou relatief makkelijk de bekabeling te vervangen, zonder opnieuw te hoeven straten, etc. ik hoef dan hoogstens nabij het punt waar de kabels de grond uit komen te graven.

[Ronald.42]

Zoekterm: pvc puntstuk 50mm.

Zit daar niet wat bij?

[franssie]

Ronald.42 schreef op vrijdag 5 juli 2024 @ 16:18:
Zoekterm: pvc puntstuk 50mm.

Zit daar niet wat bij?

Dit in combinatie met Sikaflex wordt wel waterdicht.

[jeroen3]

Voor enclosures kun je kijken bij o.a. Hammond en Bopla, die hebben bijv polysafe (vaak te krijgen via conrad/reichelt), is dat wat je zoekt? Voorbeeld, zelf slangwartels regelen.

Metalen (duurdere) kasten kun je krijgen bij Rittal natuurlijk.

[ Voor 3% gewijzigd door jeroen3 op 05-07-2024 16:36 ]

[Ricko1]

Snow_King schreef op vrijdag 5 juli 2024 @ 15:17:
[...]

Ik zeg nu 25m, maar het kan ook 35m zijn. Het idee is dat er overal rondom elektra beschikbaar is voor oa nog aan te leggen tuinverlichting, een schuur die we achterin nog gaan plaatsen, een camera, wifi punt, ga maar door.

We hebben nu de mogelijkheid om deze kabels te trekken bij de aanleg van het nieuwe hekwerk.

Ik zit er vooral mee dat de mantelbuizen vol lopen met water, dat wil ik voorkomen door deze al direct op een juiste kast aan te sluiten.

Simpele behuizing voor lassen en een paar kleine onderdelen: https://www.hensel-electric.de/en-en/produkt/27171/KF-3500-C kost ongeveer 70 a 80 euro per stuk. Een maat kleiner heb ik laatst gebruikt om dinrail componenten waterdicht te monteren (als het in de zon hangt wordt het waarschijnlijk te warm voor actieve onderdelen). Je kan de 50mm mantelbuizen in de M50 aansluitingen invoeren. Afdichten met tixoplast (zwarte kit op bitumenbasis, uv bestendig en 20 jaar waterdicht) en je bent voor 20 jaar klaar.

Als je een echte losstaande buitenkast (verdeelkast) wil kan je zo minimaal 500 euro rekenen per kast.

250 meter is veel te veel voor slechts 4mm2. Dit is een 16A groep? Met een 1 fase 16A belasting heb je een spanningsval van 38V. Om binnen de 5% eis te blijven moet je naar 16mm2. Anders schakelt het mogelijk niet uit bij kortsluiting en is er brand.

Kun je de lengte halveren door beide helften vanaf het gebouw te voeden? Dan kan je 10mm2 koper kabel gebruiken.

Wat is de verwachting van het energieverbruik in de schuur? Alleen verlichting of is het ook een hobbyruimte? Als je wil verwarmen/koelen of machines wil gebruiken moet er een aparte kabel naartoe. Als je die op 25A wil afzekeren met een onderverdeler in de schuur zit je op minimaal 16mm2 met zulke lengtes.

Komen er zonnepanelen op de schuur? Die gaan constant aan en uit als een knipperlicht met 38V spanningsval.

[tlpeter]

Houd rekening met de maximale lengte (signaal) op UTP. Deze is maximaal 100m. Je zou dan een switch(je) moeten plaatsen om het signaal weer te versterken.

[Snow_King]

tlpeter schreef op vrijdag 5 juli 2024 @ 17:44:
Houd rekening met de maximale lengte (signaal) op UTP. Deze is maximaal 100m. Je zou dan een switch(je) moeten plaatsen om het signaal weer te versterken.

Klopt! In die kastjes plaats ik ook een kleine switch. Daar kan ik dan ook direct een camera of een WiFi punt aansluiten.

Ricko1 schreef op vrijdag 5 juli 2024 @ 17:40:
[...]


Simpele behuizing voor lassen en een paar kleine onderdelen: https://www.hensel-electric.de/en-en/produkt/27171/KF-3500-C kost ongeveer 70 a 80 euro per stuk. Een maat kleiner heb ik laatst gebruikt om dinrail componenten waterdicht te monteren (als het in de zon hangt wordt het waarschijnlijk te warm voor actieve onderdelen). Je kan de 50mm mantelbuizen in de M50 aansluitingen invoeren. Afdichten met tixoplast (zwarte kit op bitumenbasis, uv bestendig en 20 jaar waterdicht) en je bent voor 20 jaar klaar.

Als je een echte losstaande buitenkast (verdeelkast) wil kan je zo minimaal 500 euro rekenen per kast.

250 meter is veel te veel voor slechts 4mm2. Dit is een 16A groep? Met een 1 fase 16A belasting heb je een spanningsval van 38V. Om binnen de 5% eis te blijven moet je naar 16mm2. Anders schakelt het mogelijk niet uit bij kortsluiting en is er brand.

Kun je de lengte halveren door beide helften vanaf het gebouw te voeden? Dan kan je 10mm2 koper kabel gebruiken.

Wat is de verwachting van het energieverbruik in de schuur? Alleen verlichting of is het ook een hobbyruimte? Als je wil verwarmen/koelen of machines wil gebruiken moet er een aparte kabel naartoe. Als je die op 25A wil afzekeren met een onderverdeler in de schuur zit je op minimaal 16mm2 met zulke lengtes.

Komen er zonnepanelen op de schuur? Die gaan constant aan en uit als een knipperlicht met 38V spanningsval.

Dank voor de tips! Ik moet inderdaad een dikkere kabel hebben. Nu kan ik hem van twee kanten voeden of er eventueel zelfs een ring van maken waardoor je de spanningsvalt ook kan minimaliseren doordat je het simpelweg halveert in lengte.

De belasting zal niet superhoog zijn, vooral verlichting en her en der een keer een tuinmachine. Maar je wil wel gewoon goede spanning hebben en toch wel 16A kunnen trekken.

10mm2 wordt het.

Ronald.42 schreef op vrijdag 5 juli 2024 @ 16:18:
Zoekterm: pvc puntstuk 50mm.

Zit daar niet wat bij?

Zeker! Dat lijkt al ergens op ja. Dank je!

jeroen3 schreef op vrijdag 5 juli 2024 @ 16:30:
Voor enclosures kun je kijken bij o.a. Hammond en Bopla, die hebben bijv polysafe (vaak te krijgen via conrad/reichelt), is dat wat je zoekt? Voorbeeld, zelf slangwartels regelen.

Metalen (duurdere) kasten kun je krijgen bij Rittal natuurlijk.

Hier moet je dan zelf de gaten voor de wartel uitzagen gok ik. Niet het grootste probleem, maar soms best lastig in PVC omdat het snel smelt.

[jeroen3]

Nee joh, met een vlinder, forstnerboor of zelfs stappenboor heb je daar zo gaten in. Als het smelt draait hij te snel.

Dit soort kastjes zijn vaak ook van met vezel versterkt kunstof, bewerken is prima te doen.

[Snow_King]

jeroen3 schreef op vrijdag 5 juli 2024 @ 19:40:
Nee joh, met een vlinder, forstnerboor of zelfs stappenboor heb je daar zo gaten in. Als het smelt draait hij te snel.

Dit soort kastjes zijn vaak ook van met vezel versterkt kunstof, bewerken is prima te doen.

Helder.

Met jullie tips ben ik uit gekomen bij de Famatel Aqua serie die je mooi kan koppelen ook. WiFi + Switch kan in een gekoppelde doos er naast wanneer nodig.

De mantelbuizen kan ik netjes aansluiten met een "PVC puntstuk 50mm" zoals getipt door @Ronald.42, deze zijn netjes op de kasten aan te sluiten.

Als ik zo tel heb ik 9 kasten rondom nodig, dit zorgt er voor dat ik in de toekomst altijd met gemak elektra + netwerk op alle plekken kan krijgen zonder nog sleuven te gaan graven door de gehele tuin heen.

1x een uitgave, maar dan wel in orde.

[Oilman]

Snow_King schreef op vrijdag 5 juli 2024 @ 15:17:
Het idee is dat er overal rondom elektra beschikbaar is voor oa nog aan te leggen tuinverlichting, een schuur die we achterin nog gaan plaatsen, een camera, wifi punt, ga maar door.

We hebben nu de mogelijkheid om deze kabels te trekken bij de aanleg van het nieuwe hekwerk.

Als ik het goed begrijp is er nu nog weinig tot geen tuin? Dan moet er op een later moment nog veel gegraven worden? Denk bijv aan irrigatie, dit jaar niet nodig, maar de afgelopen jaren was dat met een beetje tuin vrij essentieel. Dan zou ik gewoon als de schuur er komt daar rechtstreeks een kabel naar toe leggen, dat is zowel qua materiaal gebruik als qua energieverlies veel efficiënter.

[Snow_King]

Oilman schreef op vrijdag 5 juli 2024 @ 21:07:
[...]


Als ik het goed begrijp is er nu nog weinig tot geen tuin? Dan moet er op een later moment nog veel gegraven worden? Denk bijv aan irrigatie, dit jaar niet nodig, maar de afgelopen jaren was dat met een beetje tuin vrij essentieel. Dan zou ik gewoon als de schuur er komt daar rechtstreeks een kabel naar toe leggen, dat is zowel qua materiaal gebruik als qua energieverlies veel efficiënter.

Die tuin is er wel in de vorm van een bos. Bomen van wel 100 jaar oud. Het 'gekke' is alleen: Naast dit perceel is het weiland of amper bomen. Die zijn alleen hier gespaard gebleven. Op het terrein zelf willen we zo min mogelijk graven omdat we daar allemaal wortels tegen komen van die bomen.

De schuur gaan we (op de tekening) helemaal rechts bovenin bouwen, ofwel, 61m van het nog te bouwen huis.

In dit 'bos' moet je wel veel onderhoud plegen en daar is 230V best wenselijk: Hakselaar na snoeien, kettingzaag op 230V, ander gereedschap, etc. Maar ook verlichting aanbrengen op diverse plekken.

Om die reden leek het mij handig om volledig langs de randen van het terrein elektra + UTP aan te brengen.

[Oilman]

Snow_King schreef op vrijdag 5 juli 2024 @ 21:18:
[...]

Die tuin is er wel in de vorm van een bos. Bomen van wel 100 jaar oud. Het 'gekke' is alleen: Naast dit perceel is het weiland of amper bomen. Die zijn alleen hier gespaard gebleven. Op het terrein zelf willen we zo min mogelijk graven omdat we daar allemaal wortels tegen komen van die bomen.

De schuur gaan we (op de tekening) helemaal rechts bovenin bouwen, ofwel, 61m van het nog te bouwen huis.

In dit 'bos' moet je wel veel onderhoud plegen en daar is 230V best wenselijk: Hakselaar na snoeien, kettingzaag op 230V, ander gereedschap, etc. Maar ook verlichting aanbrengen op diverse plekken.

Om die reden leek het mij handig om volledig langs de randen van het terrein elektra + UTP aan te brengen.

De hakselaar die je nodig gaat hebben werkt niet op 230V, dat zal 400V zijn of met een tankje. Kettingzaag is ook op brandstof of accu's, niemand die in een boom klimt met een verlengsnoer . Ik zou eerst het ontwerp wat verder proberen uit te werken. Komen er bijvoorbeeld zonnepanelen op de schuur?

[natural colour]

Oud bos.. dan zal een mantelbuis op 50 cm diepte graven door de wortels niet gemakkelijk worden lijkt mij.. is het langs het hekwerk monteren van een mantel buis geen optie? (32mm riool buis)

[jeroen3]

@natural colour daar kun je gewoon een sleuvenfrees voor huren

[TheBorg]

Mijn tuin is ook bos en ik heb een klein graafmachientje gekocht om kabels te leggen. Die kun je natuurlijk ook huren. Boomwortels zijn vervelend als je alleen een schep hebt maar niet met het juiste gereedschap.

Een mantelbuis van 50mm is best wel dik en onhandig als je telkens een bocht wilt maken zo'n kastje in. Denk dat het met een maat kleiner ook wel lukt.

Koop ook goede UTP kabel voor buiten. Ik heb her en der Ubiquiti TOUGHCable gebruikt en ben daar best tevreden over.

Ik weet niet wat voor hek je wilt zetten maar als er palen worden geslagen voor het hekwerk, dan gaat dat niet als je net op dezelfde plek een sleuf hebt gegraven voor een mantelbuis. Dan zal de grond ook aangetrild moeten worden.

Andere tip, als je oude bomen hebt, dan heb je helemaal niets aan een versnipperaar op 230 Volt. Dat is leuk voor wat takjes van een struik. Stel jezelf dus de vraag wat je met de stroom achter in de tuin wilt gaan doen.

Mantelbuizen lopen vaak onder water. Kan een jaar duren, of 5 jaar, maar of het heel veel zin heeft om ze keurig waterdicht op je verdeelkastjes aan te sluiten dat weet ik niet.

Ik snap je hele idee wel en het klinkt best handig maar als je daar straks in je nieuwe huis woont dan blijkt dat je een lamp wil plaatsen precies tussen twee aansluitkastjes in en mag je alsnog 20 meter graven. Aan de andere kant, als straks het hek staat kun je niet met een graafmachientje strak langs het hek graven. Een sleuvenfrees is dan handiger maar dan zit je alsnog een stukje van het hek maar dat is misschien geen ramp.

Heb je er misschien over nagedacht dat het dit jaar heel erg nat is maar dat er ook jaren zijn waarbij het 2 maanden nagenoeg niet regent? Dan had je in je sleuf misschien ook wel een dikke tyleenslang voor beregening willen leggen.

[jeroen3]

Geinige kastjes van Famatel, je kunt kant-en-klare socket paneeltjes erbij kopen.
Komen ze in de volle zon?

[Annuk]

@Snow_King Ik zou denk ik eerder opteren voor een ster-net vanuit de woning en/of schuur (daar waar het af te leggen pad het kortste/meest praktisch is).
Dan op een X aantal strategische punten een verdeler/kast plaatsen van waaruit je gaat werken.
Zo heb je minder spanningsval, en hoef je geen enorme dikke kabels te gaan leggen.
En wat hierboven al gezegd wordt, je bent dan echt wel 3F nodig (of benzine/diesel) materialen om die takken te gaan versnipperen etc.

Ik zou het persoonlijk ongeveer als onderstaande doen:

En dan kan je vanuit die strategische punten verder werken, meeste kan je mogelijk al verwerken met 6kwadraad kabels, m.u.v. naar je aan te leggen schuur, die direct met 16 kwadraad

[Snow_King]

Oilman schreef op vrijdag 5 juli 2024 @ 21:24:
[...]


De hakselaar die je nodig gaat hebben werkt niet op 230V, dat zal 400V zijn of met een tankje. Kettingzaag is ook op brandstof of accu's, niemand die in een boom klimt met een verlengsnoer . Ik zou eerst het ontwerp wat verder proberen uit te werken. Komen er bijvoorbeeld zonnepanelen op de schuur?

Ik snap het, maar er zijn ook 3-fase/400V hakselaars. Ik heb nu een Makita 230V 2kW en die doet tot 5cm. Dat is inderdaad voor takken voldoende. Grotere dingen doe ik er niet in.

Ik wil eigenlijk niets meer met een verbrandingsmotor hebben. Kettingzagen zijn op accu en 230V.

natural colour schreef op vrijdag 5 juli 2024 @ 21:24:
Oud bos.. dan zal een mantelbuis op 50 cm diepte graven door de wortels niet gemakkelijk worden lijkt mij.. is het langs het hekwerk monteren van een mantel buis geen optie? (32mm riool buis)

Direct op de randen staan de bomen niet, daar staan enkel struiken. Ik laat alles doen door een loonwerker, die gaat ook de sleuven machinaal maken.

TheBorg schreef op vrijdag 5 juli 2024 @ 23:28:
Mijn tuin is ook bos en ik heb een klein graafmachientje gekocht om kabels te leggen. Die kun je natuurlijk ook huren. Boomwortels zijn vervelend als je alleen een schep hebt maar niet met het juiste gereedschap.

Een mantelbuis van 50mm is best wel dik en onhandig als je telkens een bocht wilt maken zo'n kastje in. Denk dat het met een maat kleiner ook wel lukt.

Koop ook goede UTP kabel voor buiten. Ik heb her en der Ubiquiti TOUGHCable gebruikt en ben daar best tevreden over.

Ik weet niet wat voor hek je wilt zetten maar als er palen worden geslagen voor het hekwerk, dan gaat dat niet als je net op dezelfde plek een sleuf hebt gegraven voor een mantelbuis. Dan zal de grond ook aangetrild moeten worden.

Andere tip, als je oude bomen hebt, dan heb je helemaal niets aan een versnipperaar op 230 Volt. Dat is leuk voor wat takjes van een struik. Stel jezelf dus de vraag wat je met de stroom achter in de tuin wilt gaan doen.

Mantelbuizen lopen vaak onder water. Kan een jaar duren, of 5 jaar, maar of het heel veel zin heeft om ze keurig waterdicht op je verdeelkastjes aan te sluiten dat weet ik niet.

Ik snap je hele idee wel en het klinkt best handig maar als je daar straks in je nieuwe huis woont dan blijkt dat je een lamp wil plaatsen precies tussen twee aansluitkastjes in en mag je alsnog 20 meter graven. Aan de andere kant, als straks het hek staat kun je niet met een graafmachientje strak langs het hek graven. Een sleuvenfrees is dan handiger maar dan zit je alsnog een stukje van het hek maar dat is misschien geen ramp.

Heb je er misschien over nagedacht dat het dit jaar heel erg nat is maar dat er ook jaren zijn waarbij het 2 maanden nagenoeg niet regent? Dan had je in je sleuf misschien ook wel een dikke tyleenslang voor beregening willen leggen.

Dank! Ik ga alles door een loonwerker laten doen zoals ik hier boven al beschreef. Die mag een paar van die dingen verzinnen en oplossen ;-) 50mm ligt ook in huidige tuin, ik vond die best wel prima hanteerbaar.

Wel twijfel ik inmiddels of een mantelbuis wel nodig is en of ik niet beter de elektra kan leggen in de sleuf zonder mantelbuis. De mantelbuis dan enkel voor de UTP gebruiken. Al twijfel ik over dat laatste ook.

Ik ga ook nog een stuk Tyleen leggen met om de zo veel meter alvast een T-stuk waar het uit de grond steekt. Dan ligt dat er ook alvast.

jeroen3 schreef op vrijdag 5 juli 2024 @ 23:51:
Geinige kastjes van Famatel, je kunt kant-en-klare socket paneeltjes erbij kopen.
Komen ze in de volle zon?

Dat vond ik er ook ideaal aan. En je kan ze makkelijk koppelen waardoor ik het netwerk gedeelte in een losse kast er naast kan doen.

Ze komen allemaal beschut te hangen.

Annuk schreef op zaterdag 6 juli 2024 @ 12:27:
@Snow_King Ik zou denk ik eerder opteren voor een ster-net vanuit de woning en/of schuur (daar waar het af te leggen pad het kortste/meest praktisch is).
Dan op een X aantal strategische punten een verdeler/kast plaatsen van waaruit je gaat werken.
Zo heb je minder spanningsval, en hoef je geen enorme dikke kabels te gaan leggen.
En wat hierboven al gezegd wordt, je bent dan echt wel 3F nodig (of benzine/diesel) materialen om die takken te gaan versnipperen etc.

Ik zou het persoonlijk ongeveer als onderstaande doen:
[Afbeelding]
En dan kan je vanuit die strategische punten verder werken, meeste kan je mogelijk al verwerken met 6kwadraad kabels, m.u.v. naar je aan te leggen schuur, die direct met 16 kwadraad

Bedankt voor het meedenken! Ik zie dit alleen niet echt als een optie kijkende naar het terrein. Ik kom daar zo veel oude bomen tegen dat ik het niet durf daar diepe sleuven te gaan maken en de wortels die ik daar bij tegen ga komen.

Ik ga vanaf twee kanten het hek 'voeden' vanuit het huis. Dan kom ik op 150m kabel maximaal en dan zou 10mm2 een val van 9V opleveren bij een stroomsterkte van 16A: https://www.eclecticsite.be/calc/voltagedrop.htm


Ik denk nu aan:

- 10mm2 kabel voeden vanaf twee kanten
- Famatal Acqua kasten (2x DIN, dan 6 modules er onder)
- PVC puntstuk van 50mm voor invoer en uitvoer (Als ik mantelbuizen gebruik)
- Glasvezel (Single Mode / OS2) leggen naar de plek waar de toekomstige schuur gaat komen (Hier wil ik nog een 19" rack plaatsen voor wat backups van NAS)

[Snow_King]

De werkzaamheden gaan binnenkort beginnen, maar ik vraag mij nog af of mantelbuizen de meest handige optie zijn.

Een 5G10 kabel door een mantelbuis krijgen is niet makkelijk en tegelijk moet er ook UTP + Glasvezel (OS2) naar achteren toe.

Is het een raar idee om PVC buiven op 10cm boven de grond aan het hekwerk vast te zetten en daar de kabels doorheen te trekken? Daarna gaan er planten groeien en zie je de buizen niet.

Mantelbuizen leggen op 50cm diep of PVC buizen aan het hekwerk monteren?

[graceful]

Mantelbuizen is wel de 'juiste' manier.
Spanningsval op deze lengte zou met 6mm ruim binnen de marges vallen (<5%), maar 10mm kan geen kwaad als je ooit opeens een random keuken in de tuin wil plaatsen

Wat je wel kan doen is installatiebuis per kabel en aparte installatiebuis extra leggen in de mantelbuizen voor toekomstige kabels. Het is sowieso netter om glasvezel en stroom te scheiden in buizen.

[ Voor 11% gewijzigd door graceful op 05-05-2025 15:40 ]

[Snow_King]

Inmiddels zijn we een tijd verder en is er rondom het gehele terrein hekwerk geplaatst.

Over 250m is er dubbelstaafshekwerk geplaatst:
- Beide zijkanten
- Achterkant

Ik heb er voor gekozen om langs beide zijkanten, elk +/- 80m 5G10 kabel in te laten graven en ook een mantelbuis met UTP CAT6 buitenkabel. Ik had uiteindelijk 180m 5G10 kabel nodig en hier zal later nog wel een stuk bij moeten zodra het vanuit het (nog te bouwen) huis wordt aangesloten.

Deze laat ik samenkomen in Famatel Aqua Combi kasten (besteld bij Vekto) en zo lus ik het door.

Aan elke zijde hangen (komen) 3 kasten:

- Begin
- Halverwege
- Einde

Beide "begin" kasten zullen worden gevoed vanuit het huis wat nog gebouwd moet worden. Nu hebben we deze werkzaamheden al wel uitgevoerd om er voor te zorgen dat dit allemaal in de grond zit.

Aan 1 kant heb ik ook een glasvezel met 8 aders (4 paren) helemaal naar achteren gelegd. Daar komt namelijk een elektrisch schuifhek en wil ik eventueel nog een schuurtje plaatsen met later een 19" kast. Door hier een glasvezel naartoe te trekken weet ik zeker dat ik daar altijd goede data beschikbaar heb. 4x10Gb die kant op zou dus geen enkel probleem zijn, al is dat voor nu niet echt nodig.


Dit hekwerk is geplaatst.



Met graafmachines is een sleuf van ongeveer 80cm diep gegraven waar de kabels + mantelbuizen in liggen.

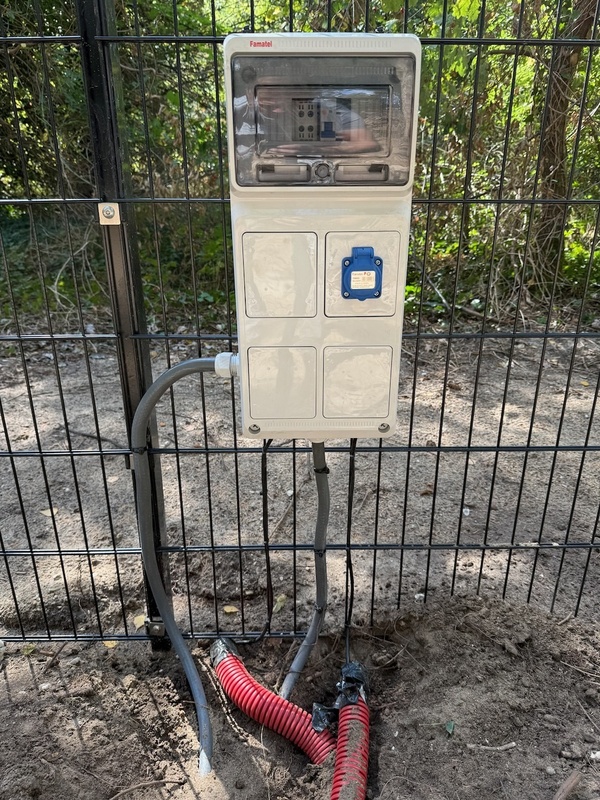

Hier zie je halverwege een van de zijdes de kabels naar boven komen en weer de grond in gaan.



Aan 1 zijde ben ik al begonnen met de kasten op te hangen en de kabels naar binnen te voeren. Nog niets is aangesloten, maar dat komt op een later moment. Nu hangt alles in ieder geval.



Elektra + Data komt in de zelfde kast uit. Deze kasten zijn koppelbaar, dus waar nodig kan ik extra kasten koppelen.

Ik kan nu in ieder geval op het gehele terrein relatief gemakkelijk electriciteit aanleggen. Tuinverlichting of grotere dingen, de basis ligt er nu helemaal.

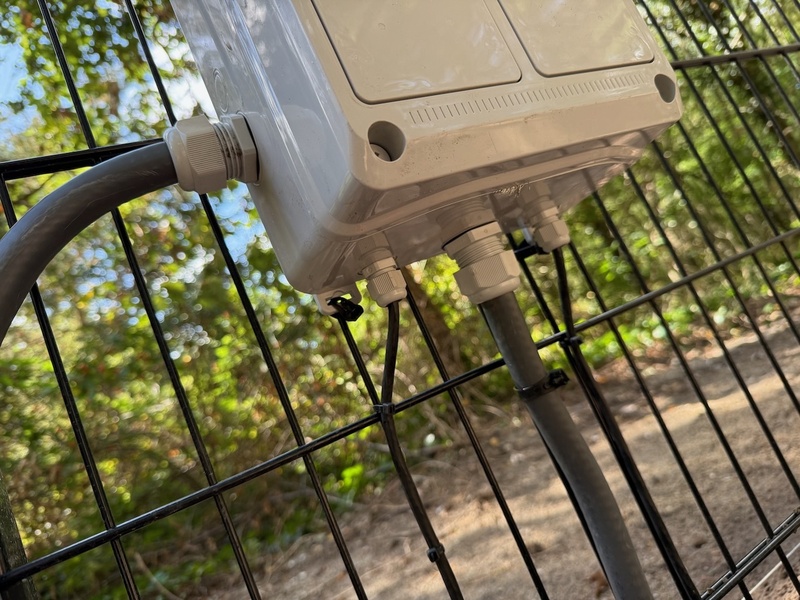

Nog een andere hoek hoe de kabels de kast in gaan.

[Kanoet]

Ziet er mooi uit. Die utp kabels wil je eigenlijk in een slagvaste mantelbuis hebben met bovenaan een stukje ribbelbuis. Als nu iemand met een bosmaaier langs komt is hij door. Ook de grondkabels worden vaak in slagvaste buis gedaan. Simpelweg doordat het er dan strakker uitziet. Die zij-invoer snap ik ook niet helemaal. Ik zou alles naast elkaar hebben geplaatst.

[ Voor 13% gewijzigd door Kanoet op 02-09-2025 18:59 ]

[Technician-]

Snow_King schreef op dinsdag 2 september 2025 @ 13:39:
Inmiddels zijn we een tijd verder en is er rondom het gehele terrein hekwerk geplaatst.

Over 250m is er dubbelstaafshekwerk geplaatst:
- Beide zijkanten
- Achterkant

Ik heb er voor gekozen om langs beide zijkanten, elk +/- 80m 5G10 kabel in te laten graven en ook een mantelbuis met UTP CAT6 buitenkabel. Ik had uiteindelijk 180m 5G10 kabel nodig en hier zal later nog wel een stuk bij moeten zodra het vanuit het (nog te bouwen) huis wordt aangesloten.

Deze laat ik samenkomen in Famatel Aqua Combi kasten (besteld bij Vekto) en zo lus ik het door.

Aan elke zijde hangen (komen) 3 kasten:

- Begin
- Halverwege
- Einde

Beide "begin" kasten zullen worden gevoed vanuit het huis wat nog gebouwd moet worden. Nu hebben we deze werkzaamheden al wel uitgevoerd om er voor te zorgen dat dit allemaal in de grond zit.

Aan 1 kant heb ik ook een glasvezel met 8 aders (4 paren) helemaal naar achteren gelegd. Daar komt namelijk een elektrisch schuifhek en wil ik eventueel nog een schuurtje plaatsen met later een 19" kast. Door hier een glasvezel naartoe te trekken weet ik zeker dat ik daar altijd goede data beschikbaar heb. 4x10Gb die kant op zou dus geen enkel probleem zijn, al is dat voor nu niet echt nodig.

[Afbeelding]
Dit hekwerk is geplaatst.

[Afbeelding]

Met graafmachines is een sleuf van ongeveer 80cm diep gegraven waar de kabels + mantelbuizen in liggen.

[Afbeelding]

Hier zie je halverwege een van de zijdes de kabels naar boven komen en weer de grond in gaan.

[Afbeelding]

Aan 1 zijde ben ik al begonnen met de kasten op te hangen en de kabels naar binnen te voeren. Nog niets is aangesloten, maar dat komt op een later moment. Nu hangt alles in ieder geval.

[Afbeelding]

Elektra + Data komt in de zelfde kast uit. Deze kasten zijn koppelbaar, dus waar nodig kan ik extra kasten koppelen.

Ik kan nu in ieder geval op het gehele terrein relatief gemakkelijk electriciteit aanleggen. Tuinverlichting of grotere dingen, de basis ligt er nu helemaal.

[Afbeelding]

Nog een andere hoek hoe de kabels de kast in gaan.

Het mag wat kosten allemaal!

Ik zou zeker een kast pakken en daar de mantelbuis invoeren. Komt er geen regen in en kabels zijn beschermd tegen mechanische defecten.

[ybos]

Kanoet schreef op dinsdag 2 september 2025 @ 18:55:
Ziet er mooi uit. Die utp kabels wil je eigenlijk in een slagvaste mantelbuis hebben met bovenaan een stukje ribbelbuis. Als nu iemand met een bosmaaier langs komt is hij door. Ook de grondkabels worden vaak in slagvaste buis gedaan. Simpelweg doordat het er dan strakker uitziet. Die zij-invoer snap ik ook niet helemaal. Ik zou alles naast elkaar hebben geplaatst.

Eerste wat ik ook dacht.
Regel even een pons zodat je de 2e grondkabel ook aan de onderzijde kan invoeren. Oogt zo-veel beter, en minder snel beschadigd ook (er kan niets op vallen).
Dit zou ik zeker nog aanpassen

Maar desalniettemin: petje af! Vooruitziende blik, en je kan het maar 1 keer goed doen. Wat dat betreft niets op aan te merken!

[Snow_King]

Kanoet schreef op dinsdag 2 september 2025 @ 18:55:
Ziet er mooi uit. Die utp kabels wil je eigenlijk in een slagvaste mantelbuis hebben met bovenaan een stukje ribbelbuis. Als nu iemand met een bosmaaier langs komt is hij door. Ook de grondkabels worden vaak in slagvaste buis gedaan. Simpelweg doordat het er dan strakker uitziet. Die zij-invoer snap ik ook niet helemaal. Ik zou alles naast elkaar hebben geplaatst.

Tnx! De UTP kan ik inderdaad nog in een buis plaatsen. Binnenkant van de kast is nog niet afgewerkt.

De zijinvoer was nodig omdat de kast aan onderkant niet echt goed ruimte heeft (vind ik) om daar voldoende wartels te plaatsen.

Nu heb ik gedaan dat onder de invoer is, zijkant de uitgang is.

Technician- schreef op dinsdag 2 september 2025 @ 19:03:
[...]

Het mag wat kosten allemaal!

Ik zou zeker een kast pakken en daar de mantelbuis invoeren. Komt er geen regen in en kabels zijn beschermd tegen mechanische defecten.

Gratis is het zeker niet, maar ik wil het nu gewoon in 1x goed doen. Dit gaat er voor de aankomende 50 jaar liggen en dan werkt het gewoon. Nu kan ik overal in het terrein, wat groot is, relatief makkelijke elektra + data verkrijgen.

ybos schreef op dinsdag 2 september 2025 @ 19:55:
[...]

Eerste wat ik ook dacht.
Regel even een pons zodat je de 2e grondkabel ook aan de onderzijde kan invoeren. Oogt zo-veel beter, en minder snel beschadigd ook (er kan niets op vallen).
Dit zou ik zeker nog aanpassen

Maar desalniettemin: petje af! Vooruitziende blik, en je kan het maar 1 keer goed doen. Wat dat betreft niets op aan te merken!

Dank voor de tips en complimenten. Ik ga er nog naar kijken hoe ik dat kan oplossen.

[Galaxis]

Ziet er prima uit. Persoonlijk zou ik de UTP kabels in 16mm flex of 16mm slagvast invoeren, als je dan 3/4" wartels pakt dan past de buis daar mooi in.

[Snow_King]

Galaxis schreef op woensdag 3 september 2025 @ 09:09:
Ziet er prima uit. Persoonlijk zou ik de UTP kabels in 16mm flex of 16mm slagvast invoeren, als je dan 3/4" wartels pakt dan past de buis daar mooi in.

Dat werd hier boven ook al aangeraden. Ga ik nog doen. Dat is nog heel makkelijk te regelen.

Daarom heb ik de foto's ook gepost. Om zelf feedback te krijgen en hopelijk ook andere mensen in de toekomst te kunnen helpen.

[Annuk]

Snow_King schreef op woensdag 3 september 2025 @ 09:02:
[...]

Tnx! De UTP kan ik inderdaad nog in een buis plaatsen. Binnenkant van de kast is nog niet afgewerkt.

De zijinvoer was nodig omdat de kast aan onderkant niet echt goed ruimte heeft (vind ik) om daar voldoende wartels te plaatsen.

Nu heb ik gedaan dat onder de invoer is, zijkant de uitgang is.


[...]

Gratis is het zeker niet, maar ik wil het nu gewoon in 1x goed doen. Dit gaat er voor de aankomende 50 jaar liggen en dan werkt het gewoon. Nu kan ik overal in het terrein, wat groot is, relatief makkelijke elektra + data verkrijgen.


[...]

Dank voor de tips en complimenten. Ik ga er nog naar kijken hoe ik dat kan oplossen.

Zal je ff moeten zoeken, maar er zijn wartel inzetten te krijgen, dan zou je beide utp's via 1 wartel kunnen doen en je beide stroomkabel elk via een eigen wartel aan de onderkant.

Verder ken ik deze kasten zelf zo niet, maar zijn ze goed geschikt voor continue buiten in de elementen?

[Galaxis]

Fijn te horen dat je de adviezen ter harte neemt. Als laatste zou ik willen meegeven om te proberen om de uitgaande voeding ook aan de onderkant te plaatsen, ondanks dat het stevige kasten zijn, en je als trekontlasting de kabel heb vastgebonden met tywraps gaat in de loop van de tijd de behuizing zwakker worden door UV. Als dan ook nog de grond wat inklinkt en aan die kabel gaat trekken heb je kans dat de behuizing scheurt aan de zijkant bij de wartel.

[Snow_King]

Annuk schreef op woensdag 3 september 2025 @ 09:16:
[...]


Zal je ff moeten zoeken, maar er zijn wartel inzetten te krijgen, dan zou je beide utp's via 1 wartel kunnen doen en je beide stroomkabel elk via een eigen wartel aan de onderkant.

Verder ken ik deze kasten zelf zo niet, maar zijn ze goed geschikt voor continue buiten in de elementen?

Ik heb nog 5 kasten te doen, dus ik kan nog aanpassingen maken.

In dit geval heb ik de kasten bij Vekto gehaald: https://www.vekto.nl/groepenkast/ledig/acqua-combi-ip65

De kasten zijn IP65 en zouden dus gewoon buiten in de elementen kunnen hangen. Ze zijn koppelbaar waardoor ik later nog uitbreidingen kan maken. Iets wat ik achterin de tuin bij het schuifhek moet doen ivm het plaatsen van extra regelelectronica.

Galaxis schreef op woensdag 3 september 2025 @ 09:18:
Fijn te horen dat je de adviezen ter harte neemt. Als laatste zou ik willen meegeven om te proberen om de uitgaande voeding ook aan de onderkant te plaatsen, ondanks dat het stevige kasten zijn, en je als trekontlasting de kabel heb vastgebonden met tywraps gaat in de loop van de tijd de behuizing zwakker worden door UV. Als dan ook nog de grond wat inklinkt en aan die kabel gaat trekken heb je kans dat de behuizing scheurt aan de zijkant bij de wartel.

Goede tip! Ik ga overigens nog kijken of ik iets anders dan tiewraps kan gebruiken. Het is allemaal nog spanningsloos en zal het nog zeker een jaar zijn.

Je moet soms een beetje creatief zijn om het allemaal in orde te krijgen. Adviezen zijn dus meer dan welkom.

[ Voor 33% gewijzigd door Snow_King op 03-09-2025 09:20 ]

[Annuk]

Snow_King schreef op woensdag 3 september 2025 @ 09:19:
[...]

Ik heb nog 5 kasten te doen, dus ik kan nog aanpassingen maken.

In dit geval heb ik de kasten bij Vekto gehaald: https://www.vekto.nl/groepenkast/ledig/acqua-combi-ip65

De kasten zijn IP65 en zouden dus gewoon buiten in de elementen kunnen hangen. Ze zijn koppelbaar waardoor ik later nog uitbreidingen kan maken. Iets wat ik achterin de tuin bij het schuifhek moet doen ivm het plaatsen van extra regelelectronica.


[...]

Goede tip! Ik ga overigens nog kijken of ik iets anders dan tiewraps kan gebruiken. Het is allemaal nog spanningsloos en zal het nog zeker een jaar zijn.

Je moet soms een beetje creatief zijn om het allemaal in orde te krijgen. Adviezen zijn dus meer dan welkom.

Iets als dit bedoelde ik voor je utp: https://www.elektramat.nl...mm-per-25-stuks-10102170/

En pro tip, zorg dat je de (nu nog open) uiteinden van je kabels allemaal even goed waterdicht maakt, bij voorkeur met een krimpdop met lijm erin.
Anders krijg je straks water intrede in je kabels en dan gaan ze met verloop v/d tijd naar de getver en kan je alles gaan vervangen.
kabels leggen etc is m'n dagelijkse bezigheid, maar zonder zulke doppen ken je heel snel een aantal meters kabel wegknippen doordat er water in zit. Aangezien je nog ongeveer een jaar moet wachten dit even doen

[Snow_King]

Annuk schreef op woensdag 3 september 2025 @ 09:38:
[...]


Iets als dit bedoelde ik voor je utp: https://www.elektramat.nl...mm-per-25-stuks-10102170/

En pro tip, zorg dat je de (nu nog open) uiteinden van je kabels allemaal even goed waterdicht maakt, bij voorkeur met een krimpdop met lijm erin.
Anders krijg je straks water intrede in je kabels en dan gaan ze met verloop v/d tijd naar de getver en kan je alles gaan vervangen.
kabels leggen etc is m'n dagelijkse bezigheid, maar zonder zulke doppen ken je heel snel een aantal meters kabel wegknippen doordat er water in zit. Aangezien je nog ongeveer een jaar moet wachten dit even doen

Goede tips! Twee UTP kabels in 1 wartel kende ik niet. Ik ga nog wat bestellen bij Elektramat denk ik. Kan ik deze aanpassingen gewoon nog maken.

Slagvaste PVC nog even bij de bouwmarkt halen en daar de UTP dan door voeren. Kan ook de 5G10 kabel nog in een 40mm PVC aan het hek bevestigen, ook tegen een maaier die er eventueel ooit tegenaan komt.

[natural colour]

Niet alleen de maaier maar ook koperdieven, baldadigheid, UV licht, (knaag) dieren..

Echte slagvaste buis ('Hostaliet') die je vroeger had is er niet meer, ivm weekmakers, die zwarte PP rioolbuis is nog wel slagvast, wél prijzig

[Technician-]

Snow_King schreef op woensdag 3 september 2025 @ 09:02:
[...]

Tnx! De UTP kan ik inderdaad nog in een buis plaatsen. Binnenkant van de kast is nog niet afgewerkt.

De zijinvoer was nodig omdat de kast aan onderkant niet echt goed ruimte heeft (vind ik) om daar voldoende wartels te plaatsen.

Nu heb ik gedaan dat onder de invoer is, zijkant de uitgang is.


[...]

Gratis is het zeker niet, maar ik wil het nu gewoon in 1x goed doen. Dit gaat er voor de aankomende 50 jaar liggen en dan werkt het gewoon. Nu kan ik overal in het terrein, wat groot is, relatief makkelijke elektra + data verkrijgen.


[...]

Dank voor de tips en complimenten. Ik ga er nog naar kijken hoe ik dat kan oplossen.

Ik bedoel echt een kast over de mantelbuizen zetten. Dan heb je het in een keer goed.
En met slot enzo.

Zoals:
https://www.buitenkast.nl/buitenkast/meterkast/

[Snow_King]

Technician- schreef op woensdag 3 september 2025 @ 13:39:
[...]

Ik bedoel echt een kast over de mantelbuizen zetten. Dan heb je het in een keer goed.
En met slot enzo.

Zoals:
https://www.buitenkast.nl/buitenkast/meterkast/

Dat zijn mooie, maar echt geen goedkope kasten. Dat zou enkele duizenden euro's gaan kosten voor een aantal kasten. Dat vind ik toch net iets te duur.

[mjl]

Annuk schreef op woensdag 3 september 2025 @ 09:38:
[...]


Iets als dit bedoelde ik voor je utp: https://www.elektramat.nl...mm-per-25-stuks-10102170/

En pro tip, zorg dat je de (nu nog open) uiteinden van je kabels allemaal even goed waterdicht maakt, bij voorkeur met een krimpdop met lijm erin.
Anders krijg je straks water intrede in je kabels en dan gaan ze met verloop v/d tijd naar de getver en kan je alles gaan vervangen.
kabels leggen etc is m'n dagelijkse bezigheid, maar zonder zulke doppen ken je heel snel een aantal meters kabel wegknippen doordat er water in zit. Aangezien je nog ongeveer een jaar moet wachten dit even doen

Zelfs binnen een bestek van 2 weken kon ik al 30cm extra ‘strippen’ van mijn 6mm2 buitenkabel omdat ik dacht dat een plastic zak met tape er omheen we vochtwerend genoeg zou zijn, de oxidatie van de mantel ging best rap!

[Annuk]

Technician- schreef op woensdag 3 september 2025 @ 13:39:
[...]

Ik bedoel echt een kast over de mantelbuizen zetten. Dan heb je het in een keer goed.
En met slot enzo.

Zoals:
https://www.buitenkast.nl/buitenkast/meterkast/

Dit is en blijft de beste oplossing inderdaad, of een betere oplossing imho dan @Snow_King heeft is een nette rital outdoorkast. De kast die nu gebruikt is ken ik alleen uit fabriekshallen, waarbij je weinig tot geen last hebt van de elementen.
Had persoonlijk sws een compleet dichte kast willen hebben en niet zo'n wcd erop, maar dat is mijn keuze.

---

mjl schreef op woensdag 3 september 2025 @ 14:39:
[...]


Zelfs binnen een bestek van 2 weken kon ik al 30cm extra ‘strippen’ van mijn 6mm2 buitenkabel omdat ik dacht dat een plastic zak met tape er omheen we vochtwerend genoeg zou zijn, de oxidatie van de mantel ging best rap!

Afhankelijk van wat voor weer, doen wij dergelijke dingen voor hooguit 3 dagen (zak + tapen, waarbij we de hele zaak in tapen en de zak zelf alleen ter bescherming is en de tape als afdichting).
Maar een beetje oxidatie is niet heel extreem erg, maar inderdaad liever niet.

Maar door water intrede in de kabel krijg je op den duur veel meer storing die je niet direct kunt herleiden.

[Technician-]

Snow_King schreef op woensdag 3 september 2025 @ 14:36:
[...]

Dat zijn mooie, maar echt geen goedkope kasten. Dat zou enkele duizenden euro's gaan kosten voor een aantal kasten. Dat vind ik toch net iets te duur.

Dat snap ik.
Maar misschien kun je nog een kast plaatsen onder je bestaande kast. Een leeg deel zeg maar, die tot aan de grond komt. Daar de mantelbuizen invoeren en afkitten.
Dan heb je A niet dat er water in je mantelbuis komt en B zijn de kabels beter beschermd en C hoef je niet in te zitten over wartel invoeren, en voer je alles onderin de bestaande kast en kit je dat af ofzo.

Op deze manier, nu heb je die mantelbuis te kort afgesnedenmaar bij de volgende kan dat wel.

[ Voor 25% gewijzigd door Technician- op 03-09-2025 22:26 ]

[baracortez]

Ik ben benieuwd naar de nieuwbouw die er gaat komen! Mooi perceel/omgeving lijkt het.

Hier nog mijn twee centjes vanuit mijn vakgebied.

Als je ook rekening wilt (of moet) houden met sabotage zou je een beschermplaat aan kunnen brengen tussen de kast, bekabeling en het hek zodat er niet van buitenaf aan gerommeld kan worden. Of de kasten een halve tot een hele meter van het hek af plaatsen.

Dit zie je soms bij looppoorten zodat de klink niet van buitenaf bediend kan worden.



Misschien ook nog iets doen/aanbrengen tegen onderdoor graven?

Daarnaast zag ik de opmerkingen over trekbelasting en waterdichtheid al genoeg terugkomen.

Veel succes!

[ Voor 0% gewijzigd door baracortez op 04-09-2025 00:41 . Reden: Typo ]

[Meauses]

En zijn je tie wraps wel UV resistent? Anders kan ik je rvs tie wraps aanraden, te krijgen op amazon.

[Snow_King]

Kleine update, ik heb de nieuwe wartels binnen waarmee ik nu twee UTP kabels via een M20 wartel kan invoeren.

Heb ook 40mm PVC gehaald en nog wat koppelstukken om te wat korte mantelbuizen (heb ik niet gedaan ;-) ) goed aan te kunnen sluiten. Ook doppen om deze buizen af te doppen en alleen de UTP er uit te laten komen.

Zondag heb ik hopelijk tijd om verder te gaan.

Meauses schreef op donderdag 4 september 2025 @ 09:39:
En zijn je tie wraps wel UV resistent? Anders kan ik je rvs tie wraps aanraden, te krijgen op amazon.

Ja, dat zijn ze!
