PV uitbreiden op reeds aanwezig kabel?

[sparkly]

Goedenavond mede-tweakers.

Ik heb het voornemen om de verhoogde vaste kosten van mijn energieleverancier te compenseren met jawel, meer PV. Echter, ik zou graag weten of dit kan/mag/zou moeten doen op een reeds bestaande kabel.

Situatie:
- Meterkast 3x25A
- PV alamats aanwezig in meterkast:
- Solaredge SE5K 3p West Dak van huis. Omvormer in huis
- Solaredge SE2200H 1p West Dak van huis Omvormer in huis
- Solaredge SE5k 3p Zuid Dak Schuur Omvormer in schuur.

Op het oost dak van het huis kan ik nog 12 panelen kwijt. (En noord dak schuur nog 16 eventueel )Een extra kabel trekken is erg veel werk, gezien de omvormer in de schuur moet komen te hangen bij de omvormer van de set op het zuiden. Hiervoor moet de gehele oprit open etc. Origineel is de SE5K op het zuiddak schuur geïnstalleerd op een 4x1,5mm2+AS kabel van 15m door de installateur. Deze heb ik zelf uiteindelijk maar vervangen voor een 4x4mm2+AS kabel.

Ik vroeg me simpelweg af, kan/mag ik middels een onderverdeler in de garage die kabel gebruiken om een SE4K 3fase (shortstring) bij te plaatsen? Wat zijn de voors en tegens hiervan?

Ben overigens op de hoogte dat het wat krap is met mijn 3x25A aansluiting, verwacht op de fase waar de SE2200H zit echt 25A aan te tikken. (Theoretisch 30A als je orientatie buiten beschouwing laat). Het zijn wel ouderwetse smeltzekeringen.
Ook kan ik de omvormers aansturen in Home assistant dus de SE2200H kan ik desnoods op piek-opwek uren geautomatiseerd beperken.

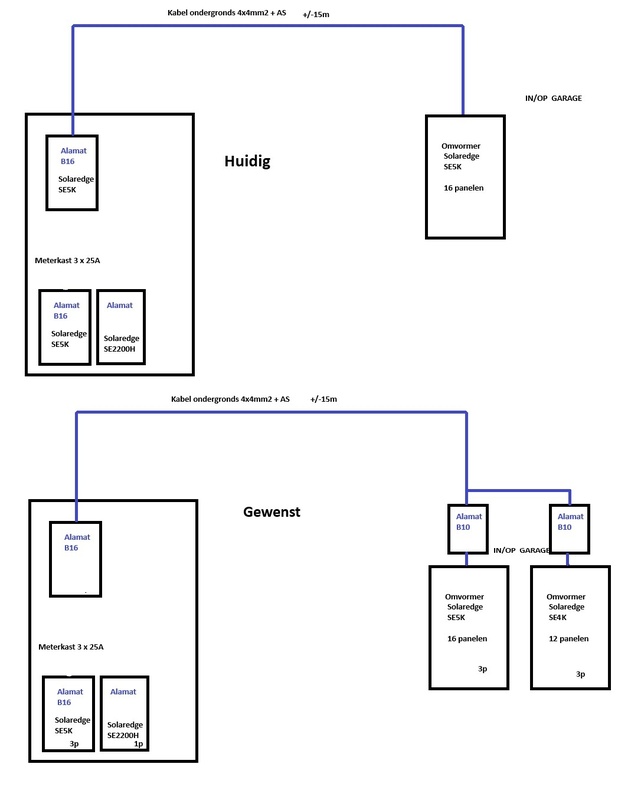

Schets:

[ Voor 3% gewijzigd door sparkly op 04-07-2024 21:47 ]

[BarryH]

Je wil dus 9kW omvormer op de 3fase 4mm kabel?
In de op van het PV topic staat dit volgens mij.
Lijkt me wel te kunnen

[Ronald]

Kun je de west string niet verlengen met de 12 oost?
Even door SE Designer heen halen :-)

Verder nog de optie om die SE5K te upgraden en alles wat op de SE200H zit er ook bij te prakken.
Ook dat weer even door Designer ;-)

[ Voor 43% gewijzigd door Ronald op 04-07-2024 22:02 ]

[sparkly]

Ronald schreef op donderdag 4 juli 2024 @ 22:01:
Kun je de west string niet verlengen met de 12 oost?
Even door SE Designer heen halen :-)

Verder nog de optie om die SE5K te upgraden en alles wat op de SE200H zit er ook bij te prakken.
Ook dat weer even door Designer ;-)

Als ik de datasheet bekijk van de SE5K kan hij maximaal 6750W DC-vermogen aan.
Daar ga ik met 16x 370WP op west en 12 op oost denk ik flink overheen? Lijkt me ook een heel gedoe. Maar zeker het overwegen waard. Ga het eens in SE designer controleren.

Het is eigenlijk vanuit installatie-gemak oogpunt dat ik liever simpel een 4e omvormer plaats

[BarryH]

@sparkly installatiegemak?
Anders de se5k een langere string geven? En even goed het grote solaredge topic doornemen

[sparkly]

BarryH schreef op donderdag 4 juli 2024 @ 22:19:
@sparkly installatiegemak?
Anders de se5k een langere string geven? En even goed het grote solaredge topic doornemen

Zal ik zeker doen. Het leek me inderdaad makkelijker om een vooraf samengestelde set aan te schaffen in plaats van huidige sets aan te passen. Maar dat is niet perse gebaseerd op kennis van PV-installatie. Meer onderbuik.

[BarryH]

Gewoon meer op je bestaande omvormers of evt een grotere omvormer op MP kopen heeft meer rendement.
En wellicht een gewone string omvormer? Op noord heb je meestal weinig schaduw en het scheelt snel eur 40 per paneel

[sparkly]

Ik ga de tips even overwegen, wellicht zijn er inderdaad slimmere opties dan een 4e omvormer. Bedankt heren.

[sparkly]

BarryH schreef op donderdag 4 juli 2024 @ 22:33:
Gewoon meer op je bestaande omvormers of evt een grotere omvormer op MP kopen heeft meer rendement.
En wellicht een gewone string omvormer? Op noord heb je meestal weinig schaduw en het scheelt snel eur 40 per paneel

Plan is voorlopig niet om naar Noord uit te breiden maar naar oost. En daar heb ik wel een dakkapel en een rookkanaal 😆
En ik wil perse SolarEdge, al is het alleen al omdat ik dit heel mooi zelf kan regelen in HA.

[Ronald]

@sparkly zeker bij o/w mag er meer op SE omvormers. Mits je het via designer doet.

Ik heb zelf 7,5kWp en dat is op plat dak, dus minder spreiding, op een se5k short string, die minder mag dan de normale

[ Voor 15% gewijzigd door Ronald op 04-07-2024 23:03 ]

[sparkly]

Ronald schreef op donderdag 4 juli 2024 @ 23:02:
@sparkly zeker bij o/w mag er meer op SE omvormers. Mits je het via designer doet.

Ik heb zelf 7,5kWp en dat is op plat dak, dus minder spreiding, op een se5k short string, die minder mag dan de normale

Ik ga zeker in SE designer eens precies kijken wat er allemaal mogelijk is.
Ben alleen bang dat het daadwerkelijk uitvoeren van een aanpassing aan de bestaande sets wat lastiger is zelf te doen doordat de sets door installateurs zijn aangelegd.

Met lastig bedoel ik:
Zo weet ik alleen van de SE2200H set het optimizer type, S500B. Van de andere sets weet ik dat niet. Heb ik ook geen QR codes. Paneel type is dan weer te zien in My SolarEdge. En je hebt optimizer nummers (QR?) nodig om te koppelen met de omvormer als ik me niet vergis? dat betekent dat ik alle panelen los moet halen ? Of kan dat ook anders? Misschien zie ik te veel problemen

[AlphaRomeo]

Wat mij opvalt is dat je twee Alamats achter één Alamat plaatst. Volgens mij kun je net zo goed gewone automaten in je onderverdeler zetten tenzij de 'hoofd' Alamat 300ma is.

Verder zijn alle kabels op deze manier volgens mij juist beveiligd tegen overstroom dus ik denk dat dit veilig is en volgens mij is het ook toegestaan.

[sparkly]

AlphaRomeo schreef op vrijdag 5 juli 2024 @ 13:48:
Wat mij opvalt is dat je twee Alamats achter één Alamat plaatst. Volgens mij kun je net zo goed gewone automaten in je onderverdeler zetten tenzij de 'hoofd' Alamat 300ma is.

Verder zijn alle kabels op deze manier volgens mij juist beveiligd tegen overstroom dus ik denk dat dit veilig is en volgens mij is het ook toegestaan.

Goed punt, thanks!

[sparkly]

Zojuist in de Solaredge Designer gekeken wat nu wijsheid is.
Eigenlijk komt er niets mooi uit als ik kijk naar toevoegen van 12x PV op de bestaande 3 fase omvormers, mogelijk door het gebruikte optimizer type in de bestaande installaties.

Huidig:
Zuid
Omvormer SE5K
Paneel 16x TRINA SOLAR TSM-340DD
Optimizer P370 (Gecontroleerd op het dak)

WEST
Omvormer SE5K
Paneel 16x DMEGC DM370M6-60HBB
Optimizer P401 (Volgens offerte, Designer heeft hier echter moeite mee)

WEST
SE2200H
Paneel 6x DMEGC DM370M6-60HBB
Optimizer S500B (Gecontroleerd)

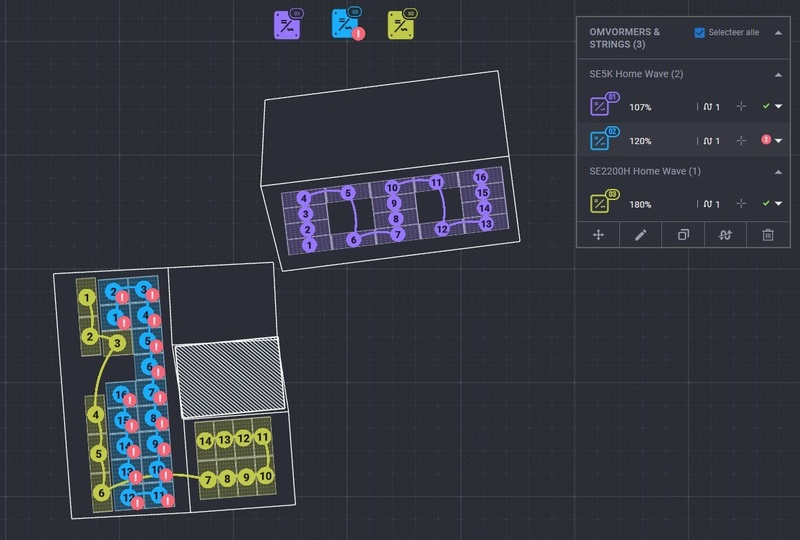

Wat me wel positief verbaasde is dat volgens de designer het geen enkel probleem is om 8 panelen op het oosten te koppelen aan de bestaande string van 6 panelen op west van de SE2200H

Hoe dat er dan uit ziet
SE2200H heeft 6 panelen met S500B op het westen en 8 Panelen met S500B op het oosten.

@Ronald Klink dit als logisch?

[ Voor 17% gewijzigd door sparkly op 05-07-2024 18:30 ]

[Ronald]

@sparkly p370 en p401 mogen samen in string met s440 of s500 bij uitbreiding. Echter ondersteund designer niet meerdere optimizer types in een string. Simuleer dus de hele strings met s440 of s500.

Dat 6+8 kan op de se2200h klinkt normaal. Het zal aftoppen, aan jou hoeveel acceptabel is.

[sparkly]

Thanks voor de tips. Zojuist met de installateur overlegd dat hij er 7 met s500b op het oosten bij gaat plaatsen op de bestaande string van de SE2200H. Komt wat mooier uit dan 8. 3 links van de dakkapel, 2 op de dakkapel en 2 rechts van de dakkapel.

Aftoppen is niet erg, het gaat met 7 extra panelen om pak m beet 135kwh per jaar volgens de designer. Weegt niet op tegen de kosten van een nieuwe omvormer.
Mocht deze ooit overlijden kan er altijd nog een model groter voor terug.
