Eve Shutter Switch Installatie

[Aasas]

Mijn vraag:
Ik heb een zonnewering, die ik graag 'Smart' wil maken. Kort samengevat weet ik niet wat ik met de blauwe (N) kabel moet doen.

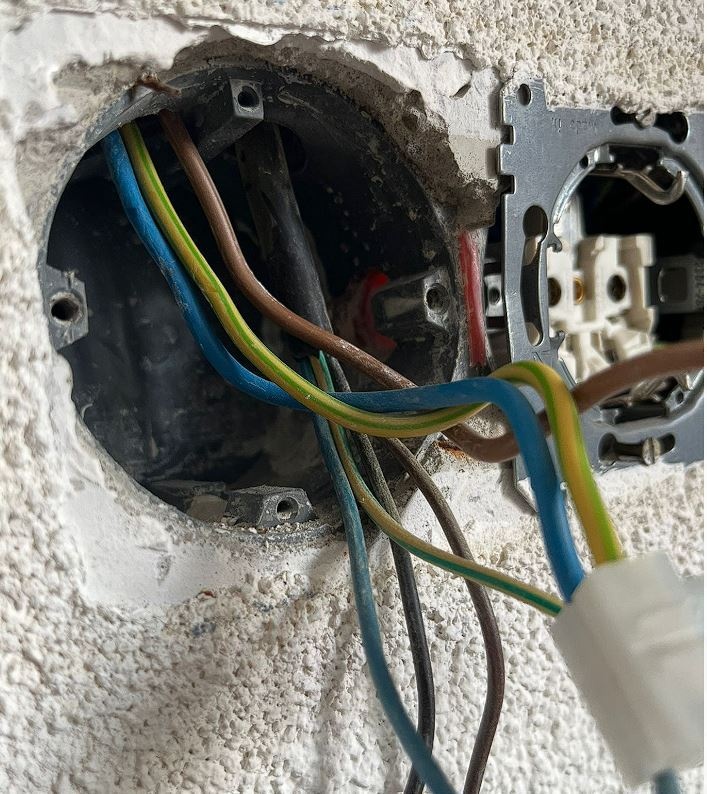

De huidige situatie:


Dit komt overeen met de handleiding:


De handleiding vraagt dan het volgende te doen:

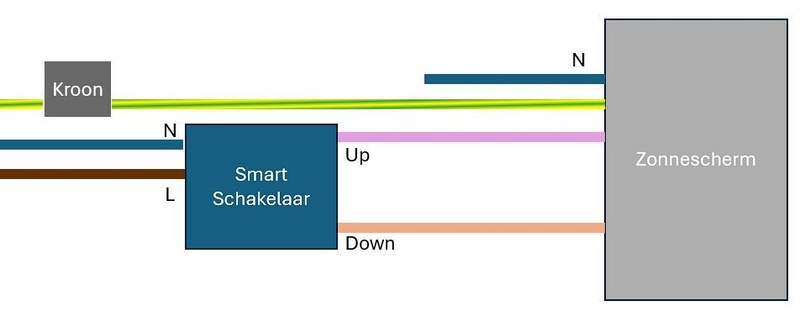

De situatie zal er dan als volgt uitzien in het gat in de muur:



Extra informatie:


Ik weet dat ik trail en error zou kunnen doen, maar daar hou ik liever niet van omdat dit om een huurhuis gaat. Daarnaast zou ik een elektricien kunnen inhuren, maar ik ben toch benieuwd naar jullie ervaring/mening.

[Septillion]

De handleiding is foutief, zonder N gaat je scherm geen mm bewegen. Je zal de N moeten aftappen voor de Shutter switch, maar hij moet ook gewoon naar het scherm gaan. Dus even een Wago klem pakken en daar aanvoer, het scherm en de Shutter switch in inprikken .

[Aasas]

Dank voor het advies. Gelukkig was mijn gevoel goed om toch even na te vragen. Ik heb wat Wago klemmetjes gekocht en wat blauw koperdraad.

Hierbij het resultaat:


Ik kreeg de blauwe dunne kabel van het zonnescherm niet in de klem geprutst. De kabel was te fragiel dus heb ik die kabel in de kroon gehouden. Vervolgens heb ik het als volgt aangesloten:


De gebruikte klem:


De zonnewering werkt nu perfect, nogmaals dank!

[Septillion]

Als je Wago 221 (wat in de volksmond een Wago klem is) dan had je gelijk de kroonsteen kunnen vervangen en een tweede voor de PE. Die mogen namelijk gebruikt worden voor soepel en solide draad. Heb je minder onderdelen en zit nog beter ook dan een kroonsteen.
