Omvormer SUN2000 3ktl-m1 naar standby op zonnigste dagen

[soto]

Mijn vraag


Check op analyse probleem door installateur, oorzaak zou zijn we halen opstartvolt niet.

Context:

Daar als de zon het sterkst is, gaat de inverter uit. Ik draai fusionsolar app en de installateur die doet dan iets op afstand waardoor hij weer opwekt.

Navraag bij installateur zou zijn, we halen de opstartspanning (200v) niet, enkel probleem doet zich enkel voor bij sterkste zondagen van afgelopen half jaar. De installatie is ook een half jaar oud.

We hebben het nu 3x meegemaakt in deze 6 maanden.

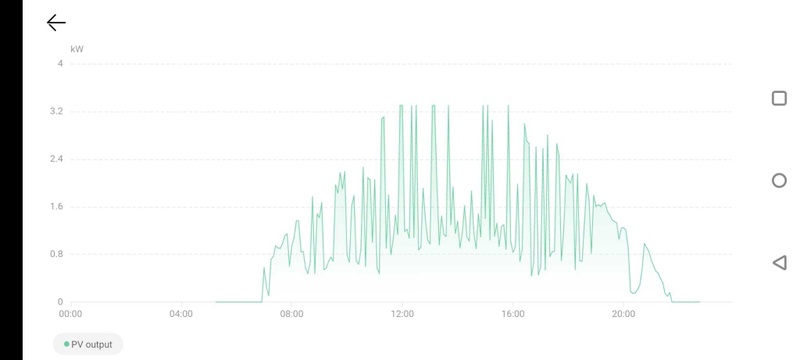

Tevens zie ik dat mijn grafiek altijd hele scherpe pieken en dalen heeft gedurende de dag, naar verluid omdat op signaal van het net de omvorter uit gaat.. en dan weer aan.. en dan weer uit.. etc...




Relevante software en hardware die ik gebruik
Huawei SUN2000 -3KTL-M1 2MPPT
10 x Solar panel Canadian Solar HiKu6 Mono PERC 455Wp (op 2 strings van 5)

Wat ik al gevonden of geprobeerd heb
Installateur gebeld en de knop onder de omvormer op aan uit gezet.

...

[Dapdodo]

Liggen die 2 string in hetzelfde vlak of Oost/West?
Zou er als test 1 string van maken. Maar dan moet windrichting wel enigszins passen.

[jeroen3]

De spanning neemt af als de panelen heet zijn.

-0.26 %/C.
Dus een 41.2 Voc gaat terug naar ~37 V
(65c-25c=40, 40x.26=10.4)

Oppervlakte temperatuur kan nog wel hoger zijn dan 65, zal vanavond eens meten.

Dat geld ook voor de Vmp! Dus 34.6 Vmp * 0.896 = 31 V, en 5 * 31V = 155V... < 160 Vmppt* min van je omvormer.

Zie ook voetnoot 3 in je datasheet.
Die range is 160 V ~ 950 V
*3 Any DC input voltage beyond the operating voltage range may result in inverter im proper operating.

[ Voor 89% gewijzigd door jeroen3 op 26-06-2024 09:51 ]

[soto]

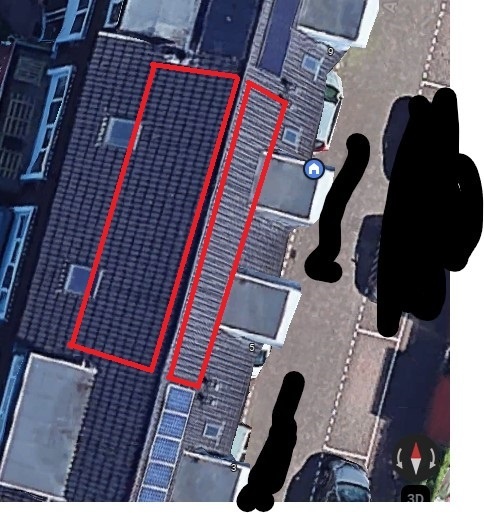

@Dapdodo oost westelijk...


@jeroen3 wat bedoel je?

[jeroen3]

Bij de stc test 25C zijn de panelen goed.

Echter in de realiteit neemt de temperatuur toe als de zon schijnt. En er is een negatieve coefficient voor de spanning bij temperatuur.
Dus hoe warmer het paneel, hoe lager de spanning.

Dat houdt in dat deze panelen Voc net passen als ze warm zijn. Maar zodra de omvormer gaat belasten richting het Vmp (maximum power point) de spanning te ver daalt en de omvormer stopt.

Je installateur moet meer panelen plaatsen, of een (of meerdere) 1-fase omvormers.

[soto]

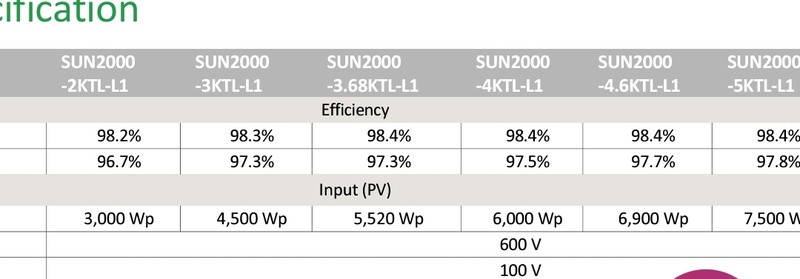

Bedankt @jeroen3 , installateur zegt kostenloos een 1fase omvormer aan te bieden. Gelet op 10x455w panelen op 2 strings. Welke kan ik het beste nemen?

de 3ktl of 3.68ktl?

of juist max output de 4.6ktl?

[jeroen3]

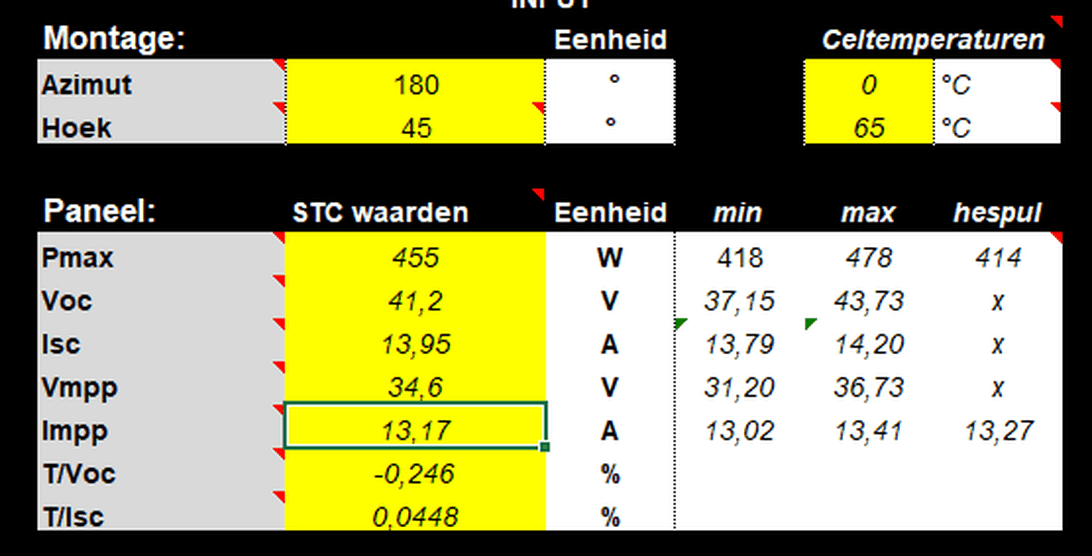

Je moet een omvormer hebben met een startspanning van <180V en een mppt bereik van >150.
37.15*5 = 185,75
31,20*5 = 156,00



https://www.thomasberger....2750&temp_coeff2=0&max2=0
De SUN2000-3.68KTL-L1 lijkt te passen.
Start 90V (<180V ja)
Vmppt 90-560 (>150 ja)

Deze kan nog op 20A met 2.5mm2.
Groter lukt waarschijnlijk niet met je bedrading in huis, dan moet je naar 25A automaten en 4mm2.

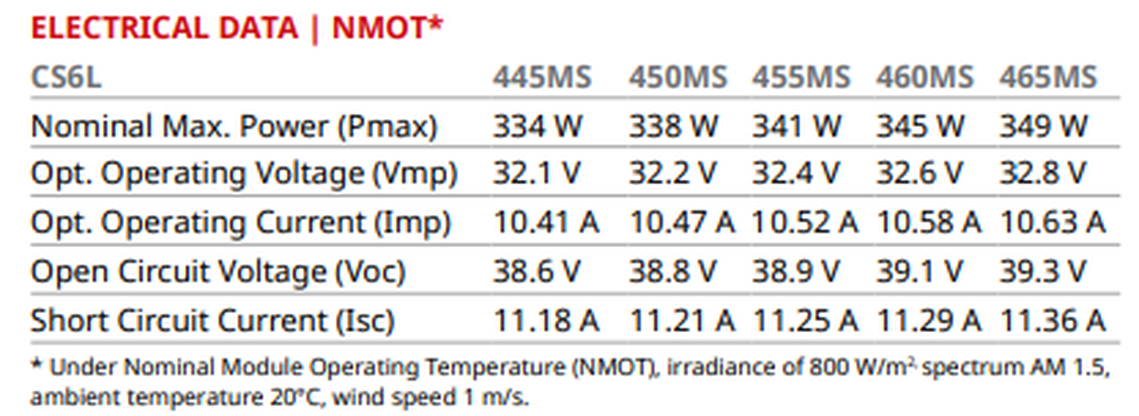

Vergeet de realiteit niet hè:

[ Voor 13% gewijzigd door jeroen3 op 26-06-2024 14:15 ]

[soto]

Ik heb nu 3fase in meterkast en bedrading hiervoor, maar die kan je waarschijnlijk niet inzetten op een 1fase omvormer? Of heeft dat niet hiermee te maken?

[Skubba]

Een alternatief is ook nog om achter elk paneel een optimizer te plaatsen en dan alles op 1 string.

Kan de 3 fase omvormer blijven hangen, maar moet de installateur wel het dak op. Iets wat hij waarschijnlijk liever niet doet.

[Dapdodo]

soto schreef op woensdag 26 juni 2024 @ 14:16:
Ik heb nu 3fase in meterkast en bedrading hiervoor, maar die kan je waarschijnlijk niet inzetten op een 1fase omvormer? Of heeft dat niet hiermee te maken?

Mag wel, wat draadjes afdoppen of samen nemen, ligt in 1 kabel of buis.

[soto]

@Skubba thnx, heb ik zelf ook niet zo een zin in

@Dapdodo thnx, 1 kabel in 1 buis door de leidingen koker

[jeroen3]

@Dapdodo detail: met samen nemen gaat de capaciteit niet omhoog.
