Setup Denon AVC-3700H met Lyndorf MH2 en BW-2

[lvw67]

Sinds een tijdje ben ik in het bezit van een Samsung The Frame 75", Denon AVC-3700H, Lyngdorf frontspeakers MH-2, centerspeaker B&W HTM62S, subwoofer Lyngdorf BW-2 en 4 plafondspeakers Magnat ICP62.
Onze leefruimte is vrij ruim 100m², waarvan een deel open keuken (totaal 10x10m), parket vloer raampartij over 10m.

Helaas heb ik (nog) geen Rearspeakers, wegens niet estetisch volgens de vrouw des huizes

Bedoeling was om een leuk geluid te verkrijgen, voornamelijk bij tv of films. Muziek is ondergeschikt.
De initiele setup heb ik enkele keren geprobeerd met de Audissey setup van Denon maar deze gaf niet het gewenste resultaat. Uiteindelijk een manuele opstelling geprobeerd.

Probleem is dat er standaard geen setup mogelijk is voor 2 fonts, 1 center, 1 sub en 4 plafondspeakers.

De sub BW-2, welke toch een stevig ding is hoor ik enkel bij films een beetje (zelfs als ik de sub zelf op max zet). Instelling? Ook zoemt hij steeds, maar dit ligt waarsch aan de aarding.

De 4 plafondspeakers zijn ook vrij zwak in geluid.
Dolby surround is quasi niet aanwezig. Is het ook mogelijk wireless rearspeakers op de denon aan te sluiten? Alle speakers zijn nu met kabel aangesloten.

Wat kunnen jullie me adviseren?
Hoor graag en geef graag meer info indien nodig.
mvg,

[ebis]

lvw67 schreef op donderdag 20 juni 2024 @ 15:40:
De sub BW-2, welke toch een stevig ding is hoor ik enkel bij films een beetje (zelfs als ik de sub zelf op max zet). Instelling? Ook zoemt hij steeds, maar dit ligt waarsch aan de aarding

Heb je de schakelaar achterop de subwoofer op wel op line-in staan?

[lvw67]

Ja hoor.

[KernelPanic]

Denk dat het handig is om eerst wat meer informatie te melden, hoe heb je nu alles op de Receiver aangesloten?

Wat gebruik je als input en hoe heb je deze input ingesteld qua audioformaten?

Daarnaast je receiver settings (bv crossover settings, full/small settings). Daarnaast hoe heb je alles op je subwoofer zelf ingesteld?

[lvw67]

Inderdaad, Ik zal straks meer info geven mbt setup op de Denon, crossovers e.d.

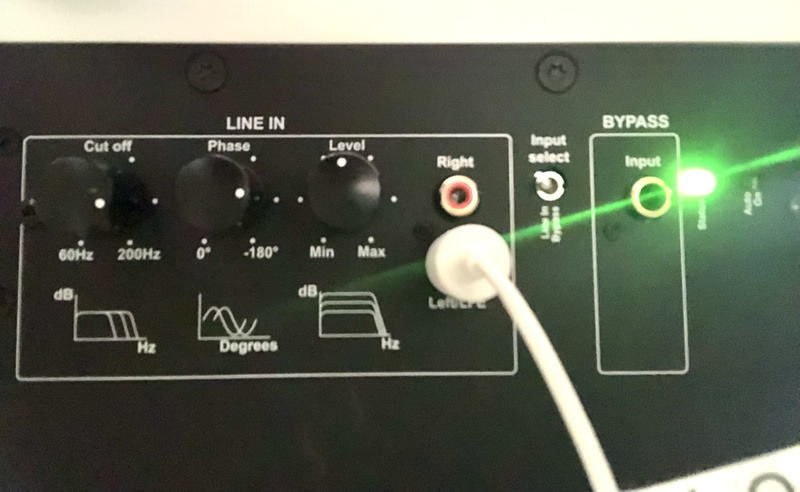

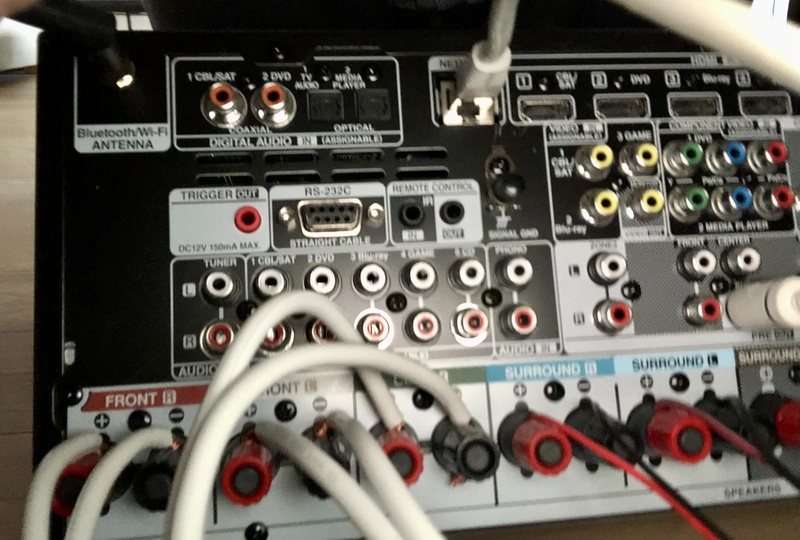

Hierbij al enkele foto's wat betreft de aansluitingen op de Denon en de Sub.

[ Voor 66% gewijzigd door lvw67 op 21-06-2024 13:27 ]

[107mb]

even mijn bevindingen:
- ik heb geen monster van een sub, maar een normale 10" teufel. Deze had ik op een (functionele/optische) ideale positie geplaatst. Resultaat: zo goed als geen laag. Het laag kwam van de fronts. Vervolgens na maanden toch maar aan het schuiven gegaan. De sub staat nu op de (gelukkig) op de eerstvolgende logische plek en het laag dendert door de kamer. Het is jammer van de cinewall, maar blijkbaar werkt het niet.

- wat betreft de speakerindeling, ik zou de achterste plafondspeakers als surround channels inschakelen en de voorste plafondspeakers als Atmos speakers. Zo krijg je een 5.1.2 opstelling. Misschien niet ideaal omdat surround channels idealiter op oorhoogte moeten bevinden, maar het zou een hele verbetering kunnen opleveren.

- Denon Heos heeft wireless speakers, maar voor zover ik weet zijn deze niet als surround speakers te gebruiken.

[ Voor 7% gewijzigd door 107mb op 21-06-2024 09:39 ]

[SteveFJR]

Heb je alle speakers gekalibreerd tot 75db?

[lvw67]

Ik zal straks de settings/setup doorgeven.

[christiaans]

Een paar tips:
- zet alle speakers op 'small' in de Manual Setup in het menu Speakers.
- de crossover (weer Manual Setup en dan Crossover) voor de Front speakers moet in ieder geval op 100 hz, maar hoger mag ook, want de MH-2 vallen sterk af onder de 100 Hz.
- Crossover voor center kan op 80 Hz.
- Zoals al eerder voorgesteld: de achterste plafondspeakers als Surround instellen.
- Faseknop BW-2 op 0. De receiver regelt dit. De crossoverknop helemaal open.
- Crossover plafondspeakers 80 Hz.

Dan Audyssey draaien, die kan het relatieve volume van de sub en de onderlinge speakers afstellen.

Na het draaien van Audyssey de crossovers nog eens nalopen, want Audyssey wil dit nog wel eens zelf instellen en dat geeft vaak niet het gewenste resultaat.

[lvw67]

Bedankt heren,

Ik zal dit weekend jullie advies eens uitproberen 👍

Zoals vermeld ging ik mijn setup nog doorgeven, dus bij deze.

AUDIO
Centerniveau +12dB
Subwooferniveau +9dB
Cinema EQ : Aan
Luidsprekerselektie : vloer en hoogte
Audio/Restorer : Laag
Audio/volume:
Schaal :0-98
Limiet: Uit
Power on niveau: 40
Dempingsniveau : Volledig
Graphic EQ : Uit

LUIDSPREKERS : handmatige setup: zie foto‘s

[christiaans]

lvw67 schreef op zaterdag 22 juni 2024 @ 11:55:
Bedankt heren,

Ik zal dit weekend jullie advies eens uitproberen 👍

Zoals vermeld ging ik mijn setup nog doorgeven, dus bij deze.

AUDIO
Centerniveau +12dB
Subwooferniveau +9dB
Cinema EQ : Aan
Luidsprekerselektie : vloer en hoogte
Audio/Restorer : Laag
Audio/volume:
Schaal :0-98
Limiet: Uit
Power on niveau: 40
Dempingsniveau : Volledig
Graphic EQ : Uit

LUIDSPREKERS : handmatige setup: zie foto‘s[Afbeelding]

Dit gaat niet helemaal goed. Je hebt volgens mij nog geen surroundspeakers. Je hebt drie speakers voor je en vier in het plafond.

Bij "Hoogte - Dolby speakers" moet je aangeven dat je er twee hebt. Dat zijn dan de voorste plafondspeakers. Die kun je bijvoorbeeld instellen als Front Height.
Op de surround aansluiting van je versterker sluit je de achterste plafondspeakers aan.
Ik denk dat je op deze manier, met de huidige setup, het beste resultaat krijgt. De achterste plafondspeakers fungeren hierin als surroundspeakers.

[christiaans]

En je geeft aan bij Centerniveau een waarde van +12dB te hebben staan. Heb je dit zelf gedaan?

Normaal gesproken stel je de speakerniveaus in in de speaker setup. Audyssey doet dit ook voor je en vaak zelfs behoorlijk accuraat. In de handmatige speaker setup kun je die waardes nog in kleine stapjes wijzigen.

[lvw67]

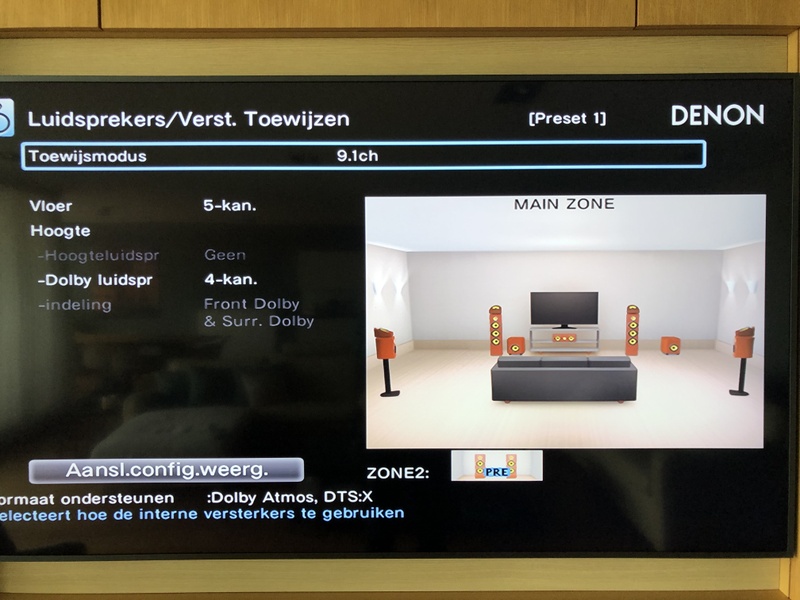

Bedankt, ja. Zal deze opstelling proberen. Welke toewijsmodus is bij deze het beste?
https://manuals.denon.com/AVCX3700H/EU/NL/DRDZSYasydxfyy.php


En dan moet ik Audyssey nog eens laten lopen.

[christiaans]

9.1 is prima. Dat gaat over het toewijzen van de aanwezige versterkerkanalen. Vervolgens bepaal je daaronder welke je daarvan gebruikt en op welke positie.

[107mb]

vlgs mij moet jij hem op 7.1 instellen.
fr,center en rear (achterste plafondspeakers) en de voorste plafondspeakers als dolby speakers.

[fastedje]

lvw67 schreef op vrijdag 21 juni 2024 @ 09:22:
Inderdaad, Ik zal straks meer info geven mbt setup op de Denon, crossovers e.d.
Hierbij al enkele foto's wat betreft de aansluitingen op de Denon en de Sub.
[Afbeelding]

[Afbeelding]

[Afbeelding][Afbeelding]

Je kan toch prima de.pre-out gebruiken om daar aparte rear speakers.op.aan te.sluiten?

Let wel.als je bluetooth gebruikt er een flinke delay op het geluid kan zitten. Ik denk niet dat je dit in je Denon nog gecorrigeerd krijgt. Je zou actieve monitor speakers ofzo kunnen gebruiken als rear speakers. Redelijk betaalbaar ,goede kwaliteit en ze hebben een ingebouwde versterker. Een dun audiokabeltje is makkelijker weg te werken in een plint dan 2.4mm dikke speakerkabels

Ik heb hier mijn zelfgemaakte focal rear speakers gewoon met een 4mm kabel aangesloten. Dat was relatief makkelijk te.dien aangezien ik de kabel door de kruipruimte kon trekken.

[SteveFJR]

107mb schreef op vrijdag 28 juni 2024 @ 15:31:
vlgs mij moet jij hem op 7.1 instellen.
fr,center en rear (achterste plafondspeakers) en de voorste plafondspeakers als dolby speakers.

Ik heb de X4700H handleiding zegt 9.1

[SteveFJR]

christiaans schreef op vrijdag 28 juni 2024 @ 06:29:
9.1 is prima. Dat gaat over het toewijzen van de aanwezige versterkerkanalen. Vervolgens bepaal je daaronder welke je daarvan gebruikt en op welke positie.

Psies

[SteveFJR]

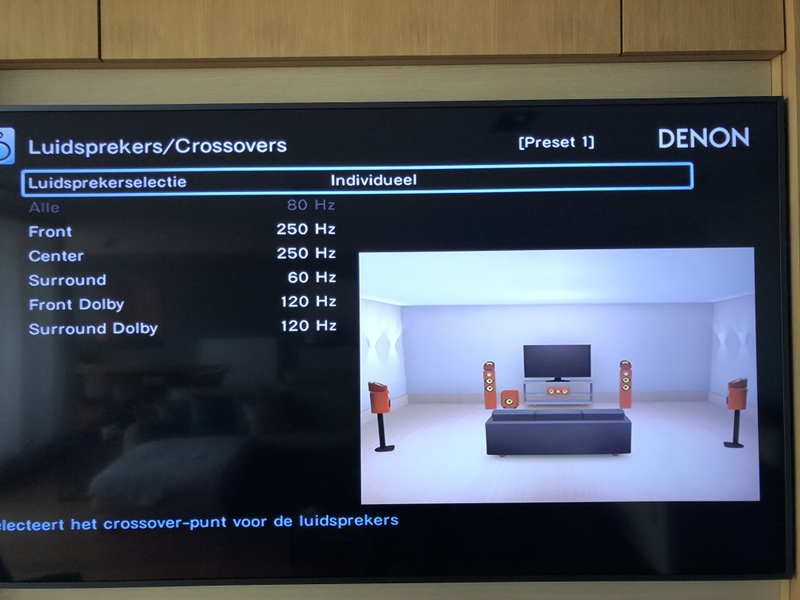

Ik zou wel even spelen met je crossovers, 250hz voor front en center lijkt mij niet goed, ik heb fronts KEF Q750 en die staan op 60hz center heb ik een KEF Q650C daar staat hij op 80hz, surrounds op 100hz en dolby atmos / height speakers op 120/150hz

[CPM]

Die crossovers zijn echt veel te hoog. Ik zou Audyssey nog een keer draaien.
