Om de binnenkomende voeding in mijn schuur te verdelen, wil ik graag een extra verdeelkast in de schuur plaatsen. Ik zou graag wat opbouwende kritiek of tips willen hebben bij de verschillende keuzes en mogelijkheden.
Wat wil ik zoal gaan doen in de schuur:
Sleutelen aan mijn auto en laswerkzaamheden uitvoeren.
Hiervoor heb ik een tweedehands autobrug op de kop getikt.
De schuur is nog niet volledig af, het dak moet namelijk nog vernieuwd worden.
Daarna zullen er zonnepanelen op de schuur worden geplaatst.
Later wil ik een lastafel, lasapparaat en een afkortzaag of lintzaag gaan aanschaffen.
Het geheel wordt beveiligd door middel van een alarmsysteem. (alarmsysteem wordt vanuit huis gevoed)
Tegenover de schuur staat een overkapping (mancave) voor de nodige ontspanning
In de verdeelkast wil ik in eerste instantie volgende voorzien:
1x Hoofdschakelaar 40A 4P
1x Krachtstroomgroep 4P C16 (tbv lassen, autobrug, zware slijpsteen en toekomstige zaagmachine)
1x Ruimte voor krachtstroomgroep laadpaal (type ntb)
1x Ruimte voor krachtstroomgroep zonnepanelen (type ntb)
1x Groep 230V 2P C16 tbv WCD's voor zware slijptol en kolomboor
1x Groep 230V 2P B16 tbv compressor
1x Groep 230V 2P B16 tbv verlichting binnen + randapparatuur
1x Aardlekautomaat 230V 2P B16 xx mA tbv groep buiten
1x Ruimte voor groep 230V 2P tbv beregeningspomp
1x Ruimte voor groep 230V 2P als reserve
Voor de krachtstroomgroep twijfel ik om er 1 of 2 te plaatsen.
Ik wil eigenlijk 4 CEE WCD's voorzien van 16A en deze gewoon doorlussen.
Ik ga nooit twee apparaten tegelijk gebruiken.
De groep voor buiten (overkapping en verlichting) zou ik graag op een aparte aardlekschakelaar willen plaatsen. Mocht hier iets gebeuren, dat niet mijn volledige schuur zonder spanning komt te zitten.
En zodat ik ook niet naar binnen hoef te lopen, omdat de aardlekschakelaar terug in te schakelen.
Wat is er nu voorzien:

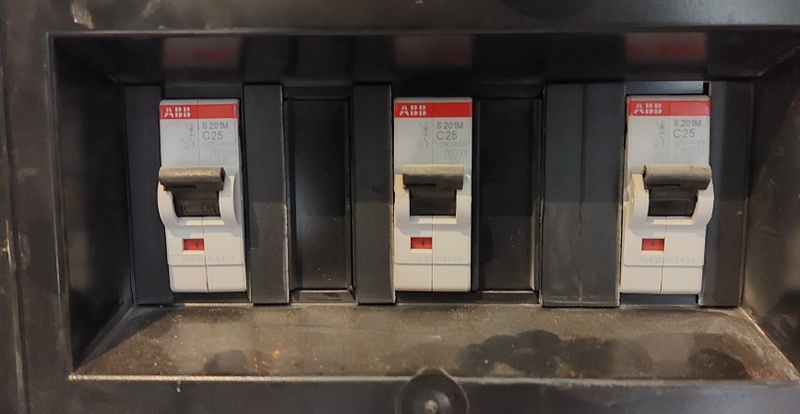

Binnenkomende voeding meterkast is 3x25A
:strip_exif()/f/image/0RxcPCIXRTet04bfTfZCK8ia.jpg?f=fotoalbum_large)
Dit is de volledige meterkast:
:strip_exif()/f/image/BSysnxbVkUu0wTZxaDuv5cYV.jpg?f=fotoalbum_large)
Waar een hoofdschakelaar in zit van 40A
:strip_exif()/f/image/OBodGlfSlzxrFZFfW34psKqe.jpg?f=fotoalbum_large)

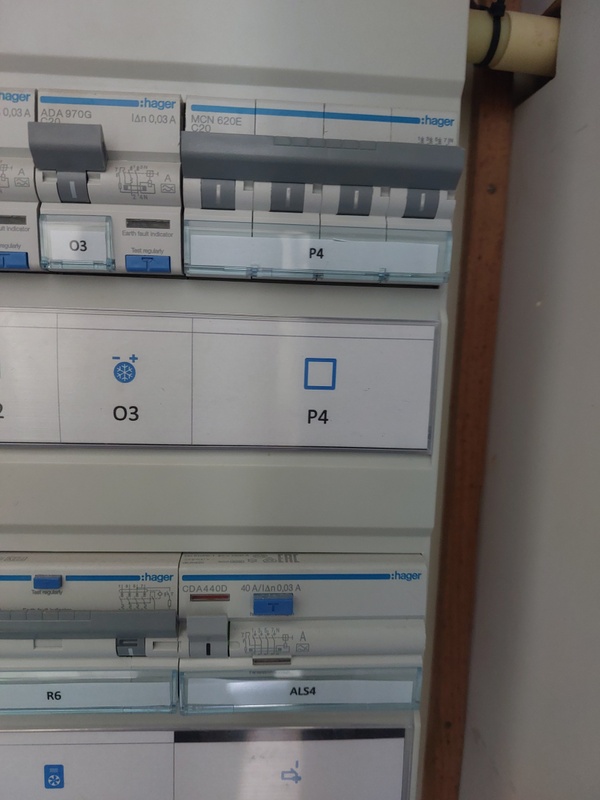

En voor de schuur een aardlekschakelaar is voorzien 40A 0.03 (30mA) en een automaat C20.
:strip_exif()/f/image/Gxt5wxcklc8ra8PuVJzSOn2B.jpg?f=fotoalbum_large)
Naar de schuur ligt een Ymvk VULT 5x10mm2
Concrete vragen:
- Is het verstandig om de 4 WCD's CEE 16A door te lussen? Met in het achterhoofd dat deze nooit gelijktijdig worden gebruikt
- Momenteel is de schuur voorzien van een 30mA aardlekschakelaar (in de meterkast). Mocht ik de buitengroep nog eens apart willen voorzien van een aardlekautomaat, dan moet deze eigenlijk gevoeliger zijn. Moet ik in de meterkast de aardlekautomaat vervangen voor een 100mA of een 300mA.
En in de schuur mijn voeding verdelen na de hoofdschakelaar:
1. Voeding voor aardlekschakelaar 40A 30mA waarmee ik alle groepen voed, behalve de buitengroep
2. Voeding voor de losse aardlekautomaat 30mA voor de buitengroep
- Is het verstandig om voor de beregeningspomp ook een aparte aardlekautomaat te voorzien?
- Raden jullie aan om voor de zonnepanelen of laadpaal ook een aparte aardlek te voorzien?
Mochten er verder nog opmerkingen of vragen zijn, dan hoor ik het graag!
Alvast bedankt!
