Wat voor stekkertje / connector is dit?

dinsdag 11 juni 2024 16:08

Acties:

0 Henk 'm!

Eric-B

Topicstarter

Hoi,

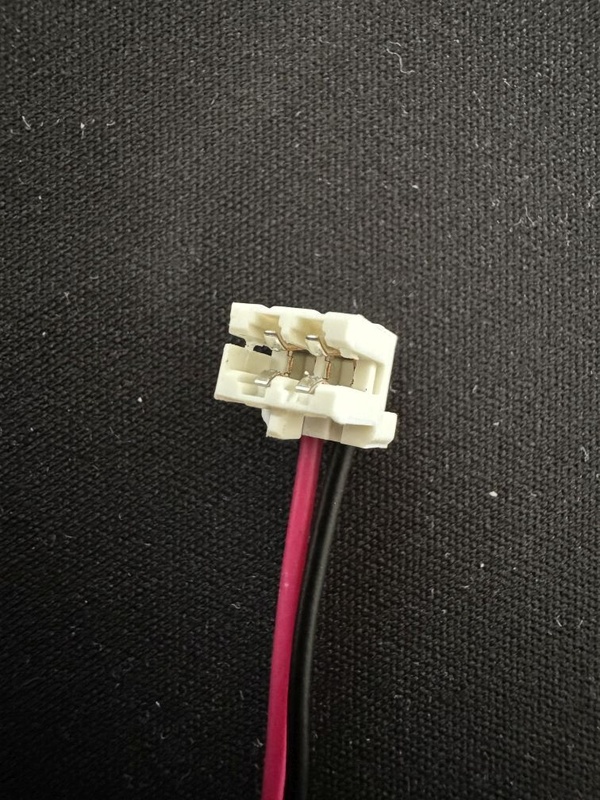

Heeft iemand enig idee hoe dit stekketje heet

? Zijn hier ook speciale tangen voor nodig om ze aan het kabeltje vast te maken?

Afbeeldingslocatie: https://tweakers.net/i/vjt0UUTu8OizH7YkTlSqbS97MI8=/x800/filters:strip_icc():strip_exif()/f/image/cvtNxWQbod7LqQSr5gwrqXdp.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/crNQodNt6FsF131j96KHbPNJwjo=/x800/filters:strip_icc():strip_exif()/f/image/lPYfnpTNbjJPHc42euHAbiqn.jpg?f=fotoalbum_large

Gigabyte 965P-DS4 - Intel Core 2 Duo E4300 "Allendale" @ 3.0 GHz - 4GB MDT PC2 6400 - Sapphire ATI Radeon HD5770 1GB

dinsdag 11 juni 2024 16:16

Acties:

0 Henk 'm!

Duke of Savage

Ik heb een Image search gedaan op Google en kwam hier op uit:
https://www.dewitschijndel.nl/thetford-n4000-batterijhouder

dinsdag 11 juni 2024 16:25

Acties:

+1 Henk 'm!

Illusion

(the art of)

Ziet eruit als een “board edge”, “pcb edge” of “card edge” connector.

En de draadaansluiting is “IDC”, heb je waarschijnlijk geen hele speciale tang voor nodig.

[ Voor 37% gewijzigd door Illusion op 11-06-2024 16:27 ]

Soms ben ik er wel, en soms ook weer niet.

dinsdag 11 juni 2024 20:13

Acties:

0 Henk 'm!

SA007

Moderator Tweaking

Meeste IDC connectors kan je idd monteren met een bankschroef of griptang oid, geen speciaal spul voor nodig (al is het er natuurlijk wel).

Volgens mij zijn deze het beide niet, maar lijken er misschien sterk genoeg op om te gebuiken (of gebruiken als basis voor zoekwoorden oid):
JST RSXA: http://www.jst-belgium.be...ries.php?pid=17010&cat=18
Lumberg RAST: https://www.lumberg.com/en/products/product/3517-1

dinsdag 11 juni 2024 20:14

Acties:

0 Henk 'm!

Eric-B

Topicstarter

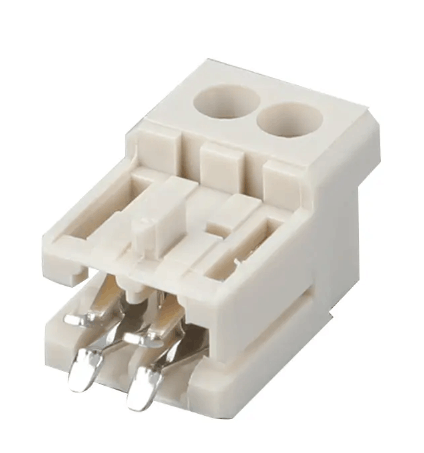

Ik heb inmiddels een iets betere afbeelding gevonden, maar nog geen website/winkel waar ik dit kan kopen.
Mocht iemand ideeën hebben $_/-\o_$

Afbeeldingslocatie: https://tweakers.net/i/nc4NDC9MJtZvl_wAy3hLScXU-eg=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/qXzXi9KSUXqMJ4UnbpZ1AWDU.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/nc4NDC9MJtZvl_wAy3hLScXU-eg=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/qXzXi9KSUXqMJ4UnbpZ1AWDU.png?f=user_large

Gigabyte 965P-DS4 - Intel Core 2 Duo E4300 "Allendale" @ 3.0 GHz - 4GB MDT PC2 6400 - Sapphire ATI Radeon HD5770 1GB

dinsdag 11 juni 2024 21:34

Acties:

0 Henk 'm!

SA007

Moderator Tweaking

Reverse search op dat plaatje vind ik de
Stocko 7238-r02-w62
en de
Kexun 7238-202-062
Of dat nu precies dezelfde is of een cloon van elkaar is me niet duidelijk.

Zie ook zo snel geen plek waar je 'm kan kopen.

Edit:
Kexun zit op alibaba, https://www.alibaba.com/p...g-7238_1600385764890.html
Je kan daar eens contact opnemen.

[ Voor 28% gewijzigd door SA007 op 11-06-2024 21:36 ]

dinsdag 11 juni 2024 21:56

Acties:

0 Henk 'm!

Eric-B

Topicstarter

Bedankt, je lijkt inderdaad wel met moeite een groothandel in china te kunnen vinden. Ik ben er inmiddels achter dat het zogeheten RAST connectoren zijn. Veel gebruikt in o.a. de automotive wereld, maar ook in andere apparaten.

Wat ik nu weet

1. Rast connector
2. Afstand tussen connectoren 2,5mm
3. Wire to board

Ik kan alleen nog geen verkooppunt in Nederland vinden

https://www.connectortips.com/what-are-rast-connectors-faq/

[ Voor 7% gewijzigd door Eric-B op 11-06-2024 21:57 ]

Gigabyte 965P-DS4 - Intel Core 2 Duo E4300 "Allendale" @ 3.0 GHz - 4GB MDT PC2 6400 - Sapphire ATI Radeon HD5770 1GB
