PV Opstelling en omvormers icm plat dak en harde schaduw

[DePeut]

Ons huis heeft nog geen zonnepanelen en wil deze toch aanschaffen om de energiekosten ietwat te drukken. Aangezien de vraag gigantisch is ingestort zou het nu redelijk voordelig moeten zijn en op korte termijn geïnstalleerd kunnen worden.

Ik woon in een jaren 30 woning en wil het aanzicht graag behouden zoals het is. Op de aanbouw dan wel overkapping is 44m2 beschikbaar voor zonnepanelen. Die oppervlakte heeft wel last van schaduw van het dak van het huis. Daardoor kom ik in het spanningsveld van een reguliere serie geschakelde omvormer wel of niet icm optimizers of micro omvormers. Gesprekken met de installateurs geven nog niet heel veel duidelijkheid. Ik krijg sterk het gevoel dat men al snel grijpt naar uitspraken zoals 'ja je moet optimizers gebruiken in dit geval', 'met micro omvormers heb je het beste resultaat' en 'en met de huidige panelen en omvormers is dat in jouw situatie niet nodig'. Wellicht heb ik de specialist die mij een overtuigend verhaal kan vertellen nog niet gesproken....

Eerlijkheidshalve zie ik door de bomen het bos niet meer. Door de zoekfunctie lijkt het dat elke situatie toch een andere oplossing vraagt. Op dit moment denk ik dat optimizers en micro omvormers het best te gebruiken zijn met schaduw van bomen en/of als er sprake is van meerde hellingen en orientaties. Met andere woorden dat de harde schaduw van een dak / schoorsteen in mijn situatie niet perse beter 'opgevangen' gaat worden met micro omvormers of optimizers. Daarmee zou een (goedkopere) oplossing met een enkele omvormer wellicht voldoende zijn.

Foto's

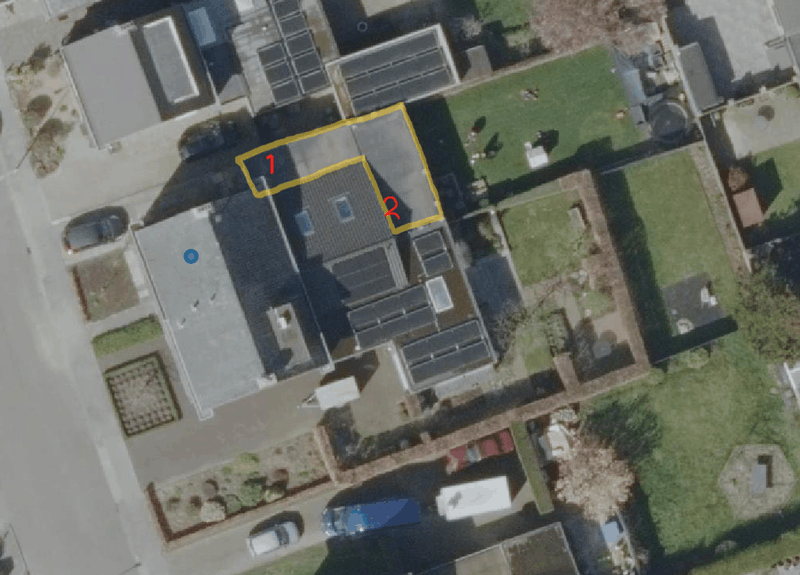

Goed, de situatie vanuit de lucht is als volgt. Met geel omlijnd het platte dak en ahv nummer 1 en 2 kunnen we duidelijk verwijzen naar de schaduw.

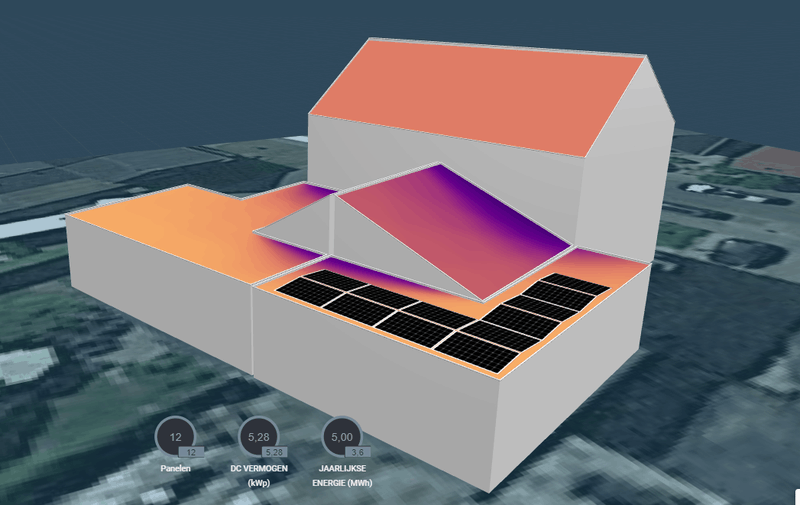

Met behulp van de SolarEdge designer heb ik de situatie gesimuleerd en denk ik dat er 12 panelen op het dak kunnen. Zo veel als mogelijk richting de noord-oost rand om de harde schaduw lijnen van het hoofd dak en het schuine dak van de aanbouw zo lang als mogelijk te vermijden.

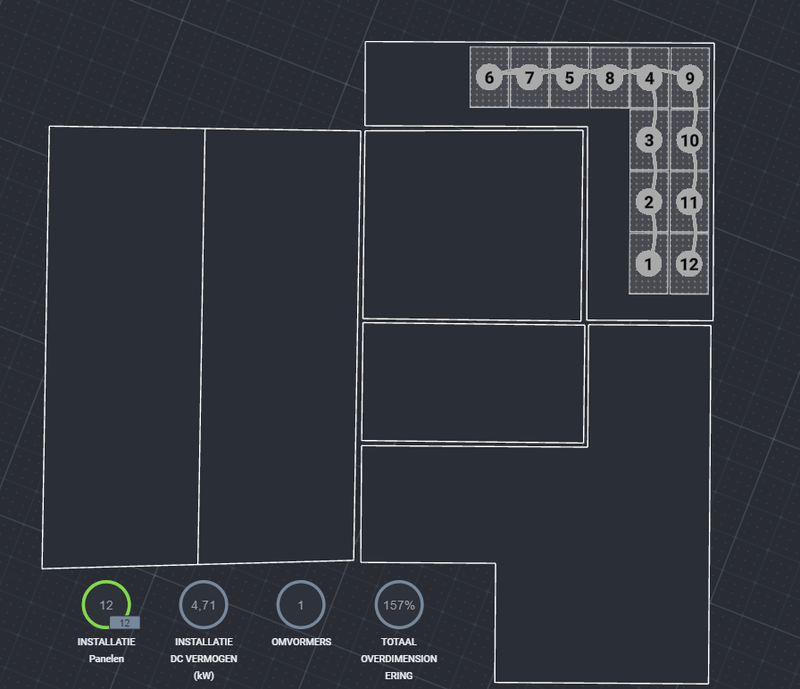

Deze is niet bedoeld voor het string ontwerp, maar eenvoudige nummering van panelen. Zo krijgt paneel 6 het eerste schaduw van het dak van het huis en paneel 1 als eerste schaduw van het dak van de aanbouw.

Beschikbare (dak)ruimte

Betreft een oude jaren-30 woning en ik laat het aanzicht idealiter zoals het is. Achter op de aanbouw/overkapping is 44m2 beschikbaar, maar heeft wel last van schaduw van het huis en schuinte in de aanbouw.

Schaduw

Ja, zie foto's en de 3d weergave vanuit de SolarEdge design tool.

Jaarverbruik

~4200kWh, komt voorlopig geen elektische auto of warmtepomp. Ik verwacht wel nog een extra airco in de komende ~3 jaar.

Huidige elektriciteitsaansluiting

1-fase en meterkast is in 2018 vernieuwd. Ik heb nu geen reden om naar 3-fasen te gaan, maar volgens mij ontkomt niemand eraan dat je op termijn een warmtepomp, elektrische auto, etc gaat krijgen?

Budget en doel

Eigen middelen om de installatie te financieren, doel is en blijft om de energierekening zo veel als mogelijk te reduceren. Met huidige prijzen is het wellicht nog mogelijk om voor 2027 vrijwel geheel terug te verdienen.

Wie gaat het project uitvoeren

Offertes stromen nu binnen en die lopen helemaal uiteen. Ik overweeg het zelf te doen als het een enphase installatie gaat worden, aansluiting op meterkast dan door een bekende.

Bijhouden van data

Ja, natuurlijk heel erg leuk en fijn maar het is geen must.

Reeds verkregen offertes

Laat ik voorop stellen dat ik nog niet echt enthousiast ben over de reeds ontvangen offertes. Dit is op basis van prijs en de zogenaamde voice-over danwel onduidelijkheid omtrent beste keuze mbt optimizers, micro omvormers of reguliere omvormer. Ieder spreekt uiteraad dat ze de beste oplossing bieden

Offerte 1 - €1,19/Wp
12x DM440M10RT-54HBB DMEGC icm Zonneplan One optimized (ofwel Huawei SUN2000 series, exacte model niet gespecificeerd). Opstelling naar wens (oost-west op plat dak)
> Schat dat 4000Wp over blijft van de 5280Wp, dus 75,8%

Offerte 2 - €1,10/Wp, vanuit Belgie:
12x JW Smart-E-Grid Series 2 430WP icm SEG4K-LT-G2 Pro (ik ken deze niet).
> Schat dat 3845Wp over blijft van 5160Wp, dus 84,4%

Offerte 3 - €0,98/Wp (optimizers) of €0,88/Wp (zonder optimizers)
11x Jinko JKM345N-54HL4-R-B icm Huawei Sun2000-4KTL-L1
> Schat dat 4313Wp over blijft van 4785Wp, dus 90,1% (nog geen specificatie verschil met/zonder optimizers)
> Deze opstelling snap ik nog niet. Volgens mij kunnen er prima 12 panelen op in een oost/west opstelling. Het geheel moet sowieso zo veel mogelijk de noord oost hoek in om de schaduw van dakconstructie te vermijden.


Offerte 4 - €0,98/Wp
12x Aiko 445Wp icm APSystems DS3
>Schat dat 4355Wp over blijft van 5340Wp, dus 81,6%
>Heeft offerte voor het schuine dak van het huis uitgebracht en kan terug naar de tekentafel

Regio

Midden Limburg

Zoals benoemd, ik zie nog geen overtuigend aanbod en de verhalen lopen ook nog sterk uiteen. Graag jullie advies omtrent beoogde legplan en met name afwegingen om te kiezen voor een enkele omvormer, micro omvormers of gebruik van optimizers.

[Cr3ator]

Zoveel mensen, zoveel meningen. Ik zou hier gaan voor een stringomvormer met goed schaduwmanagement en/of op de beschaduwde panelen met een paar optimizers er bij.

Als het iets meer mag kosten micro-omvormers achter alle panelen, maar dat is zeker niet noodzakelijk. Het prijsverschil maak je echter goed als je dan wél DHZ overweegt.

[roelzadh]

Als je het zelf doet kom je op ongeveer 50 cent/wattpiek. Ben zelf iets vergelijkbaars van plan met 6 panelen op een garage op Zuid. Ook met schaduw van het huis ten zuiden van ons.

Qua omvormers vind ik deze wel interessant:

https://en.growatt.com/me...ry-balcony-solar-solution

[AUijtdehaag]

- 1-fase
- schaduwmanagement
- 3 mppt dus oost.west en noord mogelijk (flauwe helling schuindak richting noord)
- hybride met mogelijkheid tot batterij
https://www.save-with-sun...boy-5-0-smart-energy.html

[PCJR]

Ik zou een 2 mppt hybrid omvormer pakken, bv deye 12kw hybrid, en dan de schaduw panelen met een tigo ofzo als optimizer pakken. En, dit is makkelijk plat dak, als je beetje de wil hebt, zelf doen mss?

[DePeut]

Dank voor de reacties. De DHZ op het platte dak en geschatte prijs van €0,50/Wp hebben mij wel aan het denken gezet.

verder de situatie maar eens in Sketchup gezet en simulaties van de schaduw gedraaid in verschillende maanden en tijden. Ik heb een voorkeur voor een oost-west opstelling om - rekening houdend met salderen in de toekomst - het directe verbruik te optimaliseren.

Vanaf april tot begin september is er vrij weinig last van schaduw. De meeste uitdagingen ontstaan vanaf medio september omstreeks 17:00. In een oost-west scenario zit je dan net in de piek opbrengst vanuit het westen. Een opstelling richting het zuiden (zuid-oosten) ligt dan ietwat gunstiger, al is dat effect omgekeerd in het voorjaar.

April omstreeks 17:00

September omstreeks 17:00

Oktober omstreeks 16:00

April omstreeks 17:00

September omstreeks 17:00

Oktober omstreeks 16:00

Aangezien geen enkele offerte echt overtuigd in prijs of 'kwaliteit' wil ik het toch zelf doen. Ik ben drie opties aan het uitwerken op basis van Aiko 455Wp panelen met het SolarSpeed platdak oost-west bevestiging materiaal.

1. 12 panelen met Enphase IQ8AC micro's. Dat komt ongeveer uit op €0,65/Wp en dat zou ik binnen 3,5 jaar terug verdienen uitgaande van 30% direct verbruik vanaf 2027
2. 12 panelen met APSystems Micro Omvormer DS3-D micro's. Dat komt ongeveer uit op €0,50/Wp en dat zou ik binnen 2 jaar terug verdienen
3. 12 panelen met een Goodwe 1-fase Omvormer GW4200-DNS en (minimaal 6) Tigo's. Dat komt ongeveer uit op €0,50/Wp en dat zou ik binnen 2 jaar terug verdienen

Optie 2 springt er absoluut bovenuit en dan 1 micro per oost-west opstelling. Zijn er afwegingen die ik nu over het hoofd zie?
