Regelbare boiler dmv PWM signaal

[Stef012]

Dit topic heeft veel raakvlakken met vele andere topics als het gaat om de energierekening, terugleverboetes en het efficient inzetten van zonneenergie. Ik heb een idee om mijn overschot aan zonneenergie in een elektrischeboiler te stoppen. Omdat dit niet een uniek idee is, vraag ik me af of iemand deze oplossing al heeft draaien.

Inleiding
Vorig jaar ben ik verhuisd naar een woning zonder zonnepanelen. In febrari heb ik een set zonnepanelen laten neerleggen, deze zijn uitgevoerd met Enphase microomvormers. In mijn woning heb ik al HA draaien hier is ook het PV systeem ingelezen. Daarnaast heb ik een (HomeWizzard) p1 meter, hierdoor weet ik (elke x seconden) wat de afname van- of teruglevering naar het net is. Verder heb ik een aantal ESP's draaien, voor de watermeter etc.

Plan
Het grootste nadeel van een boiler (en vele andere apparaten) is dat deze een groot vermogen heeft. Hierdoor moet er veel zonneenergie over zijn om deze geheel op het overschot te laten draaien. Als dit vermogen te regelen is, zou je met een eenvoudige vergelijking/som de boiler alléén op het overschot zonneenergie kunnen laten draaien. Ik had dan ook het idee om een KEMO M240 aan het PWM signaal van een ESP te hangen, en zo het vermogen van de boiler te kunnen regelen.

Heeft iemand dit al zo draaien, of zijn er vergelijkbare systemen die met het zelfde doel draaien?

Mijn dank is groot

[Aardedraadje]

Het probleem is denk ik dat je vermogen bij weerstandsbelastingen (wat de meeste boilers zijn) alleen kunt regelen door de spanning erover te variëren. Je gaat dus je boiler van slag brengen, want die heeft zijn eigen interne elektronica waarmee hij de temperatuur regelt en verwacht gewoon (binnen de marges) 230 Vac. Wil je het vermogen van een elektrische boiler regelen, dan zul je direct het element moeten aansturen en zelf ook de temperatuur in de gaten gaan houden, dus de elektronica van de boiler volledig omzeilen.

[ Voor 4% gewijzigd door Aardedraadje op 22-05-2024 11:37 ]

[ericplan]

Mijn Inventum-boiler heeft geen electronica. Temperatuurregeling is met een capillaire voeler en een mechanisch relais, net zoals bij een koelkast. Je kan dus prima de verwarmingselementen aansturen met een lager vermogen zonder veiligheidsproblemen.

[Aardedraadje]

ericplan schreef op woensdag 22 mei 2024 @ 12:03:
Mijn Inventum-boiler heeft geen electronica. Temperatuurregeling is met een capillaire voeler en een mechanisch relais, net zoals bij een koelkast. Je kan dus prima de verwarmingselementen aansturen met een lager vermogen zonder veiligheidsproblemen.

Zo'n boiler zou dus perfect geschikt zijn voor dit project.

[Stef012]

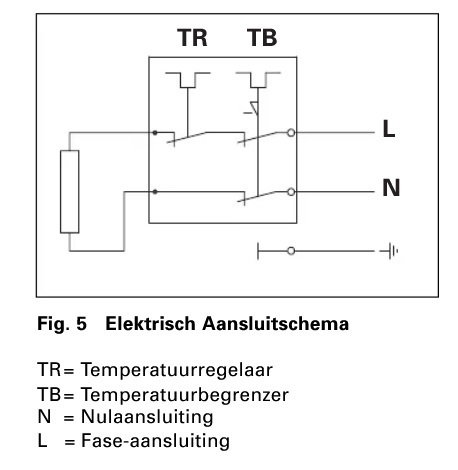

Ik zou willen beginnen met een keuken/plintboiler. Als je naar de datasheets kijkt zit hier inderdaad een temperatuurschakelaar in, die op basis van de temp het verwarmingselement uitschakelt. Dit staat bijv. in de Inventum plintboiler handleiding;

[natural colour]

De ideale oplossing om een e boiler aan zonnepanelen te hangen, helaas uitsluitend voor de ervaren elektronicus/ PLC technicus:
https://gathering.tweakers.net/forum/view_message/66865102

[Jorn]

natural colour schreef op donderdag 23 mei 2024 @ 19:42:
De ideale oplossing om een e boiler aan zonnepanelen te hangen, helaas uitsluitend voor de ervaren elektronicus/ PLC technicus:
https://gathering.tweakers.net/forum/view_message/66865102

Het valt mee, hoewel ik PLC's genoeg programmeer, maar met een Shelly 0-10v https://www.home2link.nl/...mmer-0-10v-147479028.html zou het volgens mij ook gewoon moeten kunnen.
Helaas is die SSR nog wel prijzig, komt de TVT niet ten goede voor een kleine boiler in de keuken.
