Problemen met plaatsen keystone op stugge kabel

[RvdMeer]

Ik heb een cat 6a kabel gekocht met toolless keystones. Echter krijg ik het niet goed aan de praat. Ik heb een electricien erbij gehad en hij is van mening dat de keystones niet de mantel om de koper weten te doorboren met als resultaat dat de verbinding langzaam/instabiel is.

Toch wordt de keystone wel aangeraden door het bedrijf waar ik de kabel heb gekocht en ook de specificaties geven aan dat dit zou lukken.

Kabel:

Type Kabel	S/FTP
Categorie	Cat6a
Aders	100% Koper
Buitenmantel	LSZH (LS0H)
Bandbreedte	500 MHz
Diameter Ø	7.5mm
Kabel	4 Pair (4x2) AWG 23
Kern	Stug (vast / installatie)
Verbinding	10/100/1000/10000 Mbit (10 Gigabit)
Totaalafscherming	Gevlochten Metaal
Afscherming per aderpaar	Aluminium Folie
Verpakkingseenheid	1 stuk
CPR Brandklasse	Eca
Geschikt voor POE	Ja

https://www.netwerkkabel....-305m-100-koper-lszh.html

Keystones:
CAT6a keystone STP (volledig afgeschermd)
Toolless, geen speciaal gereedschap nodig
Slimline, slechts 14.5mm breed
ISO/IEC 11801 & TIA/EIA 568
Stevige behuizing van zink
Geschikt voor stugge kabels met AWG22-26
Geschikt voor het gebruik van PoE (Power over Ethernet)
https://www.netwerkkabel....ne-rj45-stp-toolless.html

Wat is jullie advies en wellicht ook ervaringen v.w.b. de juiste keystone voor deze kabel? De kabels zijn al verwerkt in de muur dus eruit krijgen lukt niet meer.

[Dyckie]

Als je nu eens een foto post van een aangesloten connector die terug open is dan kunnen we eens wat meer zien.

Wij hebben hier geen glazen bol op het forum he.

[Jan-man]

99% kans dat je sluiting maakt met aluminium / zinken huls van de Keystone. Als je geen zij knip tang hebt gebruikt gaat dat zoiezo niet goed.

Maar zonder fotos kunnen we vanalles zeggen . Dit is ook 1 van de redenen dat cat 6a overkill is voor een huis.

[I am a noob]

ik heb volgens mij exact dezelfde keystones gebruikt, of ze lijken er ontzettend veel op. Ook in combinatie met een cat6a kabel. Draait al 10 jaar stabiel met volledige snelheid.

[ Voor 11% gewijzigd door I am a noob op 18-05-2024 23:53 ]

[shure-fan]

Die keystones samen met welke kabel dan ook (cat 5 /6 shielded / unshielded) werkt gewoon goed

Normaal ben ik wel een fan van rj45 connectors aanknijpen, maar sinds deze keystones…. Niet meer

Of te wel, je keystones en kabel zijn goed, alleen nog ons laten zien wat je hebt gedaan zodat we daarop advies kunnen geven

[RvdMeer]

Jan-man schreef op zaterdag 18 mei 2024 @ 23:29:
99% kans dat je sluiting maakt met aluminium / zinken huls van de Keystone. Als je geen zij knip tang hebt gebruikt gaat dat zoiezo niet goed.

Maar zonder fotos kunnen we vanalles zeggen . Dit is ook 1 van de redenen dat cat 6a overkill is voor een huis.

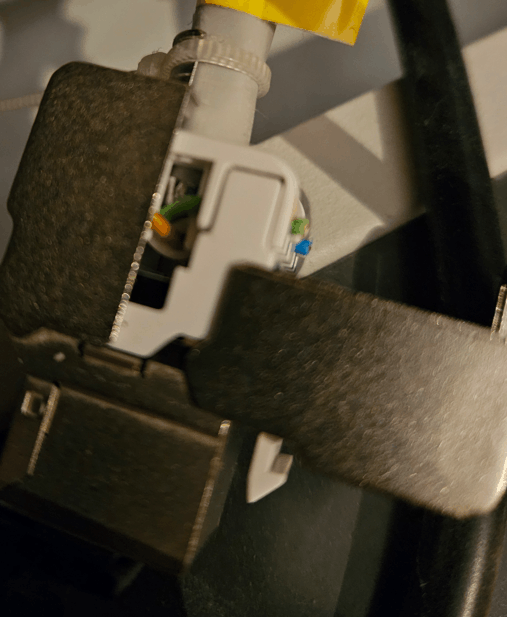

Cleaner dan dit kreeg ik het niet. En de snelheid is nu. E… dat is volgens mij 10mbit.

[RvdMeer]

Als ik de connector open en ik druk met dunne schroevendraaier de aders helemaal naar beneden dan heb ik eindelijk de volledige snelheid

[hcQd]

Voor de experts: hoort de buitenmantal niet wat verder verwijderd te worden? Nu maakt de afscherming van de kabel geen contact met die van de connector.

[Illusion]

Op de 3e foto zie je dat de draden niet kort genoeg zijn afgeknipt. En op de 4e zie je dat er nog grote kieren zijn. Dat betekent dat je hem niet volledig aangedrukt krijgt door die te lange draden.

Je hebt echt een mini-zijkniptangetje nodig om dit netjes te doen. Even een voorbeeldje omdat je misschien geen zin hebt om te wachten: https://www.gamma.nl/asso...g-preciesiewerk/p/B400564

Ik heb zelf overigens deze, waar ik erg blij mee ben: https://www.hornbach.nl/p...met-afschuining/10226479/
Ik denk dat álles beter is dan gamma huismerk, maar je moet maar net ergens kunnen bestellen zonder heul veel verzendkosten.

[ Voor 34% gewijzigd door Illusion op 19-05-2024 20:55 ]

[BCC]

De meeste toolless die ik ken kun je daarom ook na het klemmen afknippen, maar omdat deze een metalen shield hebben is dit wat lastiger denk ik.

[RvdMeer]

Illusion schreef op zondag 19 mei 2024 @ 20:51:
Op de 3e foto zie je dat de draden niet kort genoeg zijn afgeknipt. En op de 4e zie je dat er nog grote kieren zijn. Dat betekent dat je hem niet volledig aangedrukt krijgt door die te lange draden.

Je hebt echt een mini-zijkniptangetje nodig om dit netjes te doen. Even een voorbeeldje omdat je misschien geen zin hebt om te wachten: https://www.gamma.nl/asso...g-preciesiewerk/p/B400564

Ik heb zelf overigens deze, waar ik erg blij mee ben: https://www.hornbach.nl/p...met-afschuining/10226479/
Ik denk dat álles beter is dan gamma huismerk, maar je moet maar net ergens kunnen bestellen zonder heul veel verzendkosten.

Hmmm goed punt. Al gebruik ik al zo'n precisie zijkniptang.



En kan m niet nog dichterbij afknippen.

[Jan-man]

RvdMeer schreef op zondag 19 mei 2024 @ 20:03:
[...]


Cleaner dan dit kreeg ik het niet. En de snelheid is nu. E… dat is volgens mij 10mbit.[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

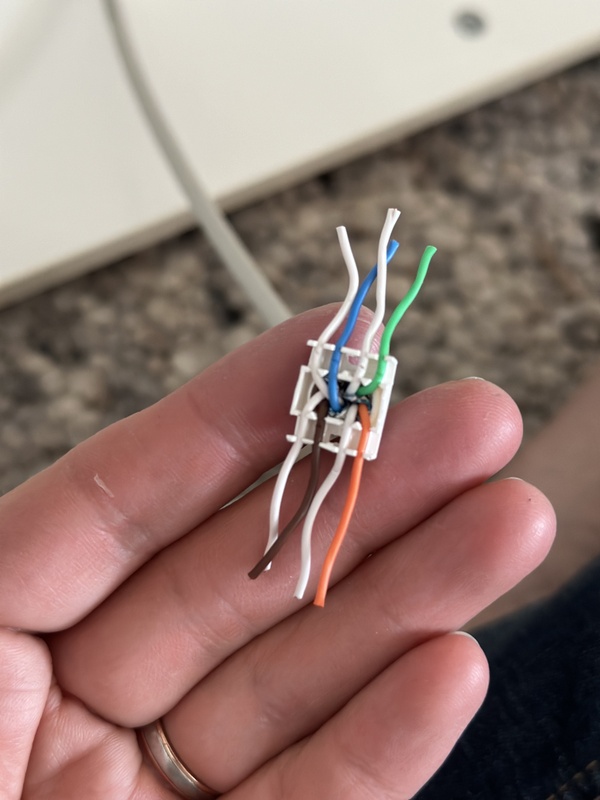

Eerst het kapje er op drukken met de draden daarna de draden met zijkniptang afknippen.

[SirMemeAlot]

Dat kapje erop drukken komt altijd wel wat kracht aan te pas, je moet wel echt een soort klikje voelen. Anders gaat het inderdaad niet door de kabel heen.

Weet verder niet of dat afknippen een probleem is, heb het zelf altijd met een standaard kniptang gedaan en nooit problemen ervaren. Heb in mijn huis Zo uit mijn hoofd 16 Keystones op die manier afgewerkt, maar heb wel aantal keer gehad dat het niet goed werkte en ik inderdaad het kapje niet goed had aangedrukt.

Heb zelfs wel eens met een klein waterpomp tang het nog eens extra stevig aangedrukt.

[ Voor 8% gewijzigd door SirMemeAlot op 19-05-2024 22:02 ]

[RvdMeer]

SirMemeAlot schreef op zondag 19 mei 2024 @ 22:01:
Dat kapje erop drukken komt altijd wel wat kracht aan te pas, je moet wel echt een soort klikje voelen. Anders gaat het inderdaad niet door de kabel heen.

Weet verder niet of dat afknippen een probleem is, heb het zelf altijd met een standaard kniptang gedaan en nooit problemen ervaren. Heb in mijn huis Zo uit mijn hoofd 16 Keystones op die manier afgewerkt, maar heb wel aantal keer gehad dat het niet goed werkte en ik inderdaad het kapje niet goed had aangedrukt.

Heb zelfs wel eens met een klein waterpomp tang het nog eens extra stevig aangedrukt.

Voor het aandrukken gebruik ik een waterpomptang. Je zou zeggen dat dat goed moet gaan maar toch niet.
Ik denk haast dat ik ze allemaal open maak (28 hier in huis) en ze aandruk met de schroevendraaier

[Dyckie]

Normaal als je dat witte blokje er inzet en de connector dicht knijpt is het in orde want met dichtknijpen wordt het witte blokje dieper geduwd.

[I am a noob]

De draden zijn kort genoeg afgeknipt. Het zou nog kunnen dat ze minder ver gaan uitsteken als je ze aandrukt omdat de draden een bocht kunnen maken door het indrukken in de contact punten/mes .
Zo te zien heb je ze inderdaad niet goed aangedrukt.

[SirMemeAlot]

Zou idd jezelf even iets meer ruimte gunnen door de mantel is verder af te strippen. Je moet een klikje horen, dan weet je dat het goed zit, zoals je ook kan zien op de foto van @I am a noob klikt het inelkaar en bij jouw lijkt er echt nog ruimte op te zitten

[PeeCee]

Ik weet dat het toolless zou moeten zijn. Maar misschien werkt een lsa-tang?
https://www.gamma.nl/asso...lsa-montagetang/p/B177863

[Ben(V)]

Het witte kapje werkt als het goed is hetzelfde als een punch down tool, daarmee drukt je als je de boel sluit de aders in de vorkjes.
Oplossing hier zou dus zijn dat blokje beter aanduwen(even een tang gebruiken).

De waarschijnlijke reden waarom het niet goed gaat is omdat de kabel niet goed gestript is en dat witte kapje niet goed erin gedrukt wordt.

De kabel moet verder gestript worden en de afscherming moet de door het ronde deel van de metalen behuizing vastgeklemd worden.

Tip voor de volgende keer:
Koop voor thuisgebruik nooit afgeschermde kabel, is volkomen nutteloos en kan alleen maar voor problemen zorgen.
Niet alleen bij montage maar als je het verkeerd aansluit loop je ook kans op aardlussen en/of common mode spanningen.

[RonnieKo]

Zelf knip ik pas de draadjes van de keystone als hij goed er op zit geklemd. Eventueel met een tangetje de boel aandrukken. Dan met een klein tangetje. Eigenlijk daarmee geen problemen gehad.
