Extra zonnepanelen op bestaande installatie (solar frontier)

[VivaAtloni]

Mijn vraag:
Mijn huidige installatie bestaat uit 24 solar frontier 175w panelen (sf-175s) en dus in totaal 4200wp. Deze zijn geinstalleerd op een Goodwe gw5000-dt omvormer van 5000w (3 fasen).

Ik heb destijds 4 strings gemaakt van elk 6 panelen, omdat dit panelen zijn met een voltage van 110v (dacht ik). Ik heb vervolgens weer 2 strings aan elkaar gekoppeld en die aan 1 van de mppt op de omvormer aangesloten.

Mijn buurman heeft onlangs een nieuwe woning gebouwd en hij heeft nieuwe panelen geplaatst. Hij heeft in 2017 gelijk met mij de panelen geplaatst en heeft identieke panelen. Ik heb 6 van deze panel csn hem gekocht (incl rails etc) voor 120euro. Niet dat ik de extra stroom nodig hebt maar deze deal kon ik niet laten liggen. Daarnaast zijn deze panelen met het hoge voltage niet meer te koop.

Mijn vraag is of ik de 6 panelen weer in 1 string kan plaatsen en deze vervolgens weer koppelen aan 1van de andere strings via een extra Y connector? Of zou het anders moeten?
De panelen komen gewoon naast de andere panelen te liggen.

[AUijtdehaag]

Stoom van de panelen per string is ong. 2 Amp
max stroom per mppt ingang van de omvormer is 11 amp

Je kan zelfs 4 string van 6 parallel zetten op 1 mppt ingang.
Boven de 4 strings parallel dien je zekeringen toe te passen in de string ivm reverse current.

Ik heb 3 strings van 5 parallel op een SMA1.5 (1-fase) op 1 mppt, op noord, dus is zeker geen probleem
Werkt al jaren prima.

[ Voor 58% gewijzigd door AUijtdehaag op 18-05-2024 18:14 ]

[VivaAtloni]

Thx. Maar als je zegt dat het 2A per paneel is en max 11A op de omvormer dan zouden strings van 6 niet kunnen.
Toch werkt dit al jaren naar behoren. Dus ga het nog ff uitzoeken, want wellicht heb ik destijds een fout gemaakt.

[AUijtdehaag]

Die 2 amp blijft gelijk bij een string van 4 of van 6 panelen, enkel het DC voltage dien je op te tellen per paneel
Serie schakeling tel je de spanning op, niet de stroom.

Parrallel schakeling tel je de stromen op en de spanning blijft gelijk.
4 strings van 6 is dus 4x 2A = 8 amp.

Dan kom je nog lang niet aan de 11 amp waarbij de omvormer gaat limiteren.

Ik zou nog meer panelen overnemen en die op noord west leggen.
8 strings van 6 op 2 mppt
Dan heeft de omvormer ook wat te doen.

[ Voor 48% gewijzigd door AUijtdehaag op 18-05-2024 18:34 ]

[VivaAtloni]

Oh ja, was ff mijn natuurkunde lessen vergeten.
Dus met 5 stringen van 2A blijf ik nog steeds onder de 11A. Ga ik het zo doen.

Ze liggen nu op oost en bevalt me prima. Leveren elk jaar tussen de 3700 en 4200 kwh op en mijn vebruik is ongeveer 3500 kwh.
Dus de extra 1000wp is puur voor de toekomst, wellicht nog een keer een hybride warmtepomp. Vond het persoonlijk wel een prima deal.

[AUijtdehaag]

Verdeel wel de 5 string over 2 mppt.

Er is een gevaar op reverse current bij meer dan 4 strings op 1 mppt.
Maar als je 3 string op 1 mppt ingang houd en 2 op de ander is het prima.

Hier doen ze het ook al een aantal jaren prima.
Ik merk wel dat de isolatie weerstand (gemeten door de SMA) wat terug is gelopen in de loop der jaren, maar de omvormer valt niet in alarm.

[ Voor 3% gewijzigd door AUijtdehaag op 18-05-2024 18:36 ]

[VivaAtloni]

@AUijtdehaag nog ff vraagje. Maakt het nog wat uit hoe ik de strings koppel. Kan ik 2 strings met een y connector koppelen en dan de 3e string met nog een extra y connector. Of zijn er ook connectors met 3 inputs en is dat beter?

[AUijtdehaag]

Y-connectoren met 3 bestaan wel, maar ik heb er gewoon met 2 genomen en die aan elkaar gestoken.
Wel 2 verschillende uitvoeringen nemen voor de + en de - zijde uiteraard

mannetje mannetje -> vrouwtje (-) en
vrouwtje vrouwtje -> mannetje (+)

Bijvoorbeeld
https://webshop.cedel.nl/...nnector-set-(male-female)

[ Voor 15% gewijzigd door AUijtdehaag op 18-05-2024 18:42 ]

[VivaAtloni]

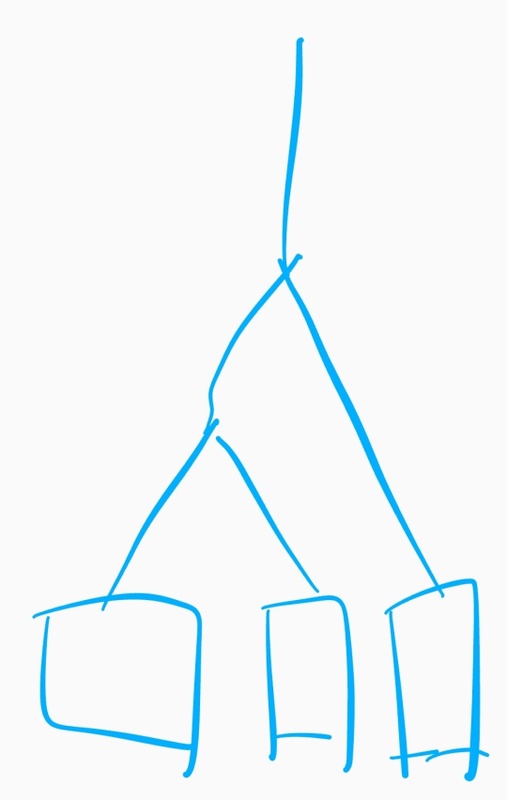

@AUijtdehaag Dus zoiets kan voor 1 mppt (snel schetsje)? Uiteraad 2 keer uitgevoerd met male en female.

[AUijtdehaag]

Ja inderdaad.

[VivaAtloni]

@AUijtdehaag wellicht weer jij dit ook. Ik ben zo dom geweest om van de buurman aan te nemen dat het om de sf175-s ging. Nu ik de panelen ophaal gaat het om de sf170-s.

Is dit erg om deze in 1 string te zetten, terwijl de andere 2 strings op de mppt allemaal 175W panelen zijn?

[AUijtdehaag]

@VivaAtloni Het verschil zal amper merkbaar zijn, vermoed ik, omdat de eigenschappen van SF-175 en SF-170 erg dicht bij elkaar liggen qua stroom en spanning

[ Voor 43% gewijzigd door AUijtdehaag op 19-05-2024 18:16 ]

[VivaAtloni]

Dus geen probleem om ze toch te gebruiken.
