Mysterie! Welk type connector is dit?

[rickyy]

Beste allemaal,

Wie is een betere speurneus als ik?

Ik sta voor een raadsel en het knaagt aan me dat ik niet het juiste typenummer en specs voor deze connector kan vinden.

Met veel zoekwerk kom ik erachter dat dit type in ieder geval gevonden kan worden als ik 51006 en 51005 (mannetje/vrouwtje) intik.

Ik vind ook iets dat erop duidt dat het van Molex is: https://nl.mouser.com/Pro...vkkDPVl%252BmUq2M3w%3D%3D

Maar ook dat het van de JST PH lijn kan zijn: https://nl.aliexpress.com...%3Asearch%7Cquery_from%3A


Echter, ik kan er verder weinig over vinden. Geen webshop in Nederland die precies deze (op de foto) verkoopt, of een Amazon verkoper.

Ik heb geen zin om een maand te wachten op een kabel via aliexpress, dus hopelijk weet iemand meer over dit betreffende verbindertje.

( ik had voor een paar elektrische steps een vervangende controler gekocht, en de connector is anders dan de originele controler https://nl.aliexpress.com...jrw0&gatewayAdapt=glo2nld , werkt prima, alleen moet 'm doorlussen naar het stuur, en ik wil liever niet solderen als er een mooi kabeltje bestaat)

[Torac]

Is vervangen voor een random andere JST / molex connector geen optie? Genoeg passende man en vrouw combinaties te vinden.

[rickyy]

Dat is zeker een optie! Maar ik weet zeker dat er ergens een losse kabel te kopen valt. Ik vind ze wel in diverse andere Aliexpress advertenties, zoals: https://nl.aliexpress.com...herSeller%7Cquery_from%3A

Maarja, ik wil alleen de kabel!

[ Voor 12% gewijzigd door rickyy op 07-05-2024 22:29 ]

[naarden 4ever]

Volgens mij heb je goed uitzoekwerk gedaan. Ik kan ook niet anders concluderen dan dat dit een Molex series 50012 stekker moet zijn. Deze bestaat (om het makkelijk te houden) uit de volgende componenten:

- 50012: Male terminal (onderdeelnummer voor het krimpcontact in de mannelijke stekker)
- 50013: Female terminal (onderdeelnummer voor het krimpcontact in de vrouwelijke stekker)

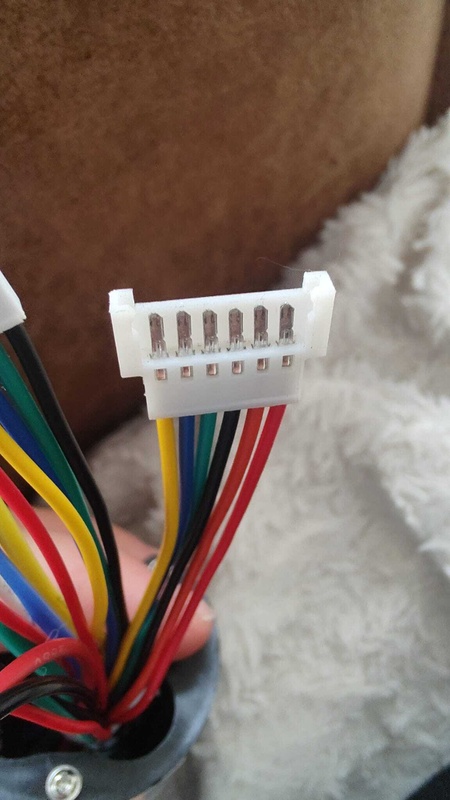

- 51006: Plug housing (Mannelijke stekker, jouw eerste foto)
- 51005: Receptacle housing (Vrouwelijke stekker, jouw tweede foto)

Ze staan vermeld in dit document, op pagina 25-27: https://fek.lt/wp-content...5mmconnectors_catalog.pdf

Wat wel opmerkelijk is, is dat deze catalogus aangeeft dat de stekker enkel bestaat in 2-5 pin configuraties. De jouwe heeft er 6. Dat is best opmerkelijk. Daarnaast moet het ook genoemd worden dat deze connectoren al een jaar of 5 EOL (End Of Life) zijn, en dus niet meer nieuw worden geproduceerd. De voorraad bij winkels als Farnell en Mouser is dan ook zeer beperkt, en wordt niet meer aangevuld.

Dus... wat is het dan?

Waarschijnlijk is het ontwerp gejat en zijn er replica's gemaakt die wel groter zijn dan 5 pins. Zo zijn er op Amazon bijvoorbeeld wel setjes te vinden daarvan: https://www.amazon.co.uk/...-0-Kit/dp/B0CL9LWZ96?th=1

En op die pagina vinden wij een foto met een tabel waarin deze stekker 'HX20032' wordt genoemd. Een kleine zoektocht verder brengt ons op de website van Hongxing electrical, met tekeningen en specifcaties van jouw stekker: https://www.hxdy.com/pro_...Big_Class=1&Small_Class=2

Er is weinig moeite gedaan om te verbergen dat dit gewoon een klakkeloze kopie is, want de specificaties die in het eerder genoemde document staan zijn gewoon een-op-een overgenomen. Zelfde contactweerstand, isolatieweerstand, materiaal, maximale stroomsterkte bij diverse kabeldiktes, enzovoorts.

Die JST-MX stekker die je noemt kan ik niet in de catalogus van JST terugvinden. Ik denk dat dat een gevalletje is van zoveel mogelijk trefwoorden aan je producttitel toevoegen om maar zoveel mogelijk hits te krijgen is. Het is ook niet echt een typische JST stekker. JST stekkers gebruiken vaak een plastic lipje in het plastic stekkerhuis die achter een opstaand randje van de terminal haakt. Dat heeft deze stekker niet, deze heeft een metalen lipje dat achter een plastic uitsparing blijft hangen. Dit is overigens geen waterdichte vuistregel, want er zijn ook Molex-stekkers met een kleinere pitch (zoals 1.25mm) die dan weer wel gebruik maken van het plastic lipje in plaats van het metalen lipje.

[ Voor 89% gewijzigd door naarden 4ever op 08-05-2024 10:00 ]

[MsG]

Met een klein schroevendraaiertje of naald wip je die terminals zo uit het plastic, zo kan je gewoon de oude connector gebruiken met de nieuwe draden.

[Fordox]

MsG schreef op woensdag 8 mei 2024 @ 09:36:
Met een klein schroevendraaiertje of naald wip je die terminals zo uit het plastic, zo kan je gewoon de oude connector gebruiken met de nieuwe draden.

Als de krimpjes op je kabels niet overeen komen met de connector, zitten ze niet goed vast.

[rickyy]

naarden 4ever schreef op woensdag 8 mei 2024 @ 09:34:
Volgens mij heb je goed uitzoekwerk gedaan. Ik kan ook niet anders concluderen dan dat dit een Molex series 50012 stekker moet zijn. Deze bestaat (om het makkelijk te houden) uit de volgende componenten:

- 50012: Male terminal (onderdeelnummer voor het krimpcontact in de mannelijke stekker)
- 50013: Female terminal (onderdeelnummer voor het krimpcontact in de vrouwelijke stekker)
- 51006: Plug housing (Mannelijke stekker, jouw eerste foto)
- 51005: Receptacle housing (Vrouwelijke stekker, jouw tweede foto)

Ze staan vermeld in dit document, op pagina 25-27: https://fek.lt/wp-content...5mmconnectors_catalog.pdf

Wat wel opmerkelijk is, is dat deze catalogus aangeeft dat de stekker enkel bestaat in 2-5 pin configuraties. De jouwe heeft er 6. Dat is best opmerkelijk. Daarnaast moet het ook genoemd worden dat deze connectoren al een jaar of 5 EOL (End Of Life) zijn, en dus niet meer nieuw worden geproduceerd. De voorraad bij winkels als Farnell en Mouser is dan ook zeer beperkt, en wordt niet meer aangevuld.

Dus... wat is het dan?

Waarschijnlijk is het ontwerp gejat en zijn er replica's gemaakt die wel groter zijn dan 5 pins. Zo zijn er op Amazon bijvoorbeeld wel setjes te vinden daarvan: https://www.amazon.co.uk/...-0-Kit/dp/B0CL9LWZ96?th=1

En op die pagina vinden wij een foto met een tabel waarin deze stekker 'HX20032' wordt genoemd. Een kleine zoektocht verder brengt ons op de website van Hongxing electrical, met tekeningen en specifcaties van jouw stekker: https://www.hxdy.com/pro_...Big_Class=1&Small_Class=2

Er is weinig moeite gedaan om te verbergen dat dit gewoon een klakkeloze kopie is, want de specificaties die in het eerder genoemde document staan zijn gewoon een-op-een overgenomen. Zelfde contactweerstand, isolatieweerstand, materiaal, maximale stroomsterkte bij diverse kabeldiktes, enzovoorts.

Die JST-MX stekker die je noemt kan ik niet in de catalogus van JST terugvinden. Ik denk dat dat een gevalletje is van zoveel mogelijk trefwoorden aan je producttitel toevoegen om maar zoveel mogelijk hits te krijgen is. Het is ook niet echt een typische JST stekker. JST stekkers gebruiken vaak een plastic lipje in het plastic stekkerhuis die achter een opstaand randje van de terminal haakt. Dat heeft deze stekker niet, deze heeft een metalen lipje dat achter een plastic uitsparing blijft hangen. Dit is overigens geen waterdichte vuistregel, want er zijn ook Molex-stekkers met een kleinere pitch (zoals 1.25mm) die dan weer wel gebruik maken van het plastic lipje in plaats van het metalen lipje.

Bedankt voor de uitgebreide reactie! Zo ver was ik nog niet gekomen. Een hoop is (on)duidelijk geworden. Chinese meuk dus. Ik merkte het al bij het koppelen, past niet lekker op elkaar en de individuele kabels gaan snel los.

De originele controler van de step kwam ook met een 5 pin connector met een "loze" blauwe kabel die als 6e kabel zou moeten dienen, maar die was al niet aangesloten. Als ik de blauwe kabel van deze nieuwe controler loskoppel dan werkt alles nog steeds, alleen geven stand "1, 2 en 3" op het display dezelfde snelheid van de elektromotor. Ik ben nog aan het klunstelen, want de motor van de step werkt niet goed met deze nieuwe controller.

De prijzen voor zo'n hele set connectors is duurder dan een losse verlengkabel die ik heb gevonden op Ali. Op basis daarvan de verlengkabel van deze advertentie besteld: https://nl.aliexpress.com...LIFK&gatewayAdapt=glo2nld . Ik wacht wel gewoon tot deze binnen is.
