Ikea SMAKLIG kookplaat aansluiten

[Dope3112]

In het kader van beter nog een keer vragen en dan pas doen:

Ik moet een kookplaat vervangen, de kookgroep is al aanwezig, 2x 1fase aansluiting, op de perilex aansluiting 2 nullen en 2 fases.

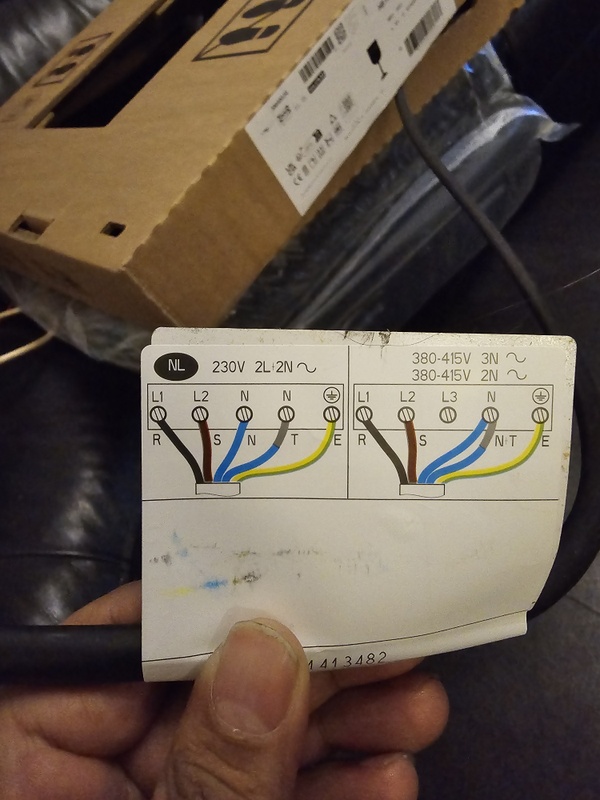

Op de nieuwe kookplaat staat een aansluitschema, de snoer zit vast op de kookplaat (wat ik niet gewend ben).







Als ik het goed heb moet ik zo de stekker aansluiten en zou het goed moeten zijn.



Wat is jullie mening, gaat het goed zo?
Uiteraard zal ik de 2 nullen voorzien van een nieuw adereindhulsje.

Alvast bedankt voor het meedenken en de adviezen.

[hcQd]

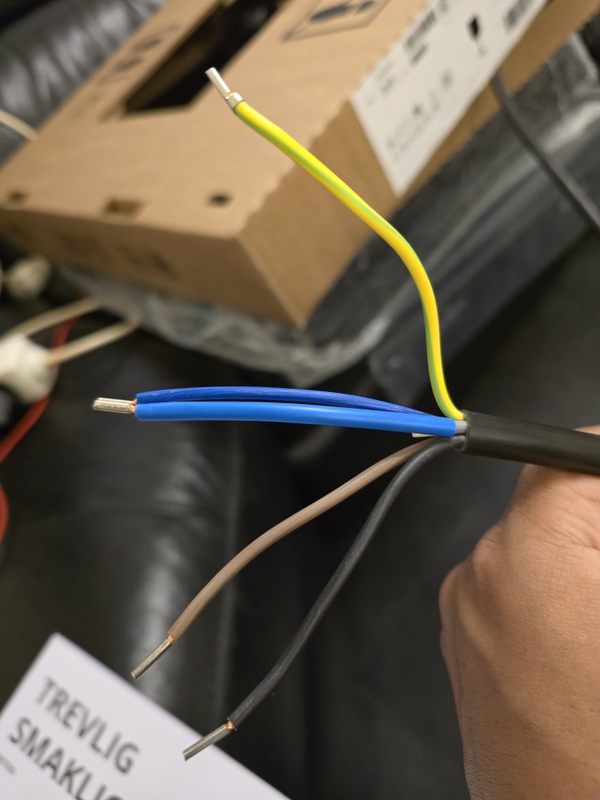

Maar welke draden vormen een paar, zwart met blauw, of zwart met grijs/blauw. Vice versa voor bruin.

[True]

Wat @hcQd ook al zegt, je hebt naast een L1 en L2 fase draad ook een N1 en N2 nul. Als je dit fout hebt schakelt je dubbele installatieautomaat (fornuisgroep) uit. aardlek uit (als je die hebt).
Daarnaast vraag ik mij nog even af of je een 1 of 3 fasen aansluiting hebt én indien je dat tweede hebt of je je fornuisgroep aan één of twee aardlekschakelaars (of een krachtaardlekschakelaar) hebt aangesloten?

[ Voor 4% gewijzigd door True op 04-05-2024 19:51 ]

[Dope3112]

Dat staat niet beschreven, bij andere kookplaten ben ik gewend dat er een kapje zit die je open kan maken om te kunnen controleren.
Die zit er bij de oude kookplaat wel.
Nu is het zomaar paren aanmaken.
Handig was geweest als ze er N1 en N2 bij hadden gezet.
Ik hou N voor L1 aan en N(T) voor L2.

[Dope3112]

True schreef op zaterdag 4 mei 2024 @ 19:41:
Wat @hcQd ook al zegt, je hebt naast een L1 en L2 fase draad ook een N1 en N2 nul. Als je dit fout hebt schakelt je dubbele installatieautomaat (fornuisgroep) uit.
Daarnaast vraag ik mij nog even af of je een 1 of 3 fasen aansluiting hebt én indien je dat tweede hebt of je je fornuisgroep aan één of twee aardlekschakelaars (of een krachtaardlekschakelaar) hebt aangesloten?

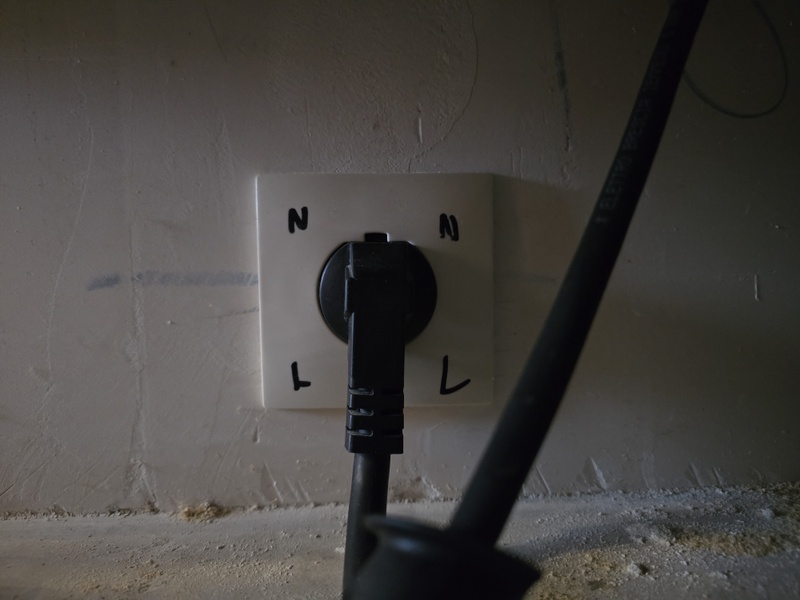

2x 1fase ik heb het op de aansluiting nagemeten, tussen de N en L 230v tussen de N-N en L-L 0v.

[True]

Dope3112 schreef op zaterdag 4 mei 2024 @ 19:44:
[...]

2x 1fase ik heb het op de aansluiting nagemeten, tussen de N en L 230v tussen de N-N en L-L 0v.

Juist, je hebt dan een 1x35A of 1x40A aansluiting neem ik aan.
Heb je nog een aardlekschakelaar achter je fornuisgroep?

[Dope3112]

True schreef op zaterdag 4 mei 2024 @ 19:51:
[...]


Juist, je hebt dan een 1x35A of 1x40A aansluiting neem ik aan.
Heb je nog een aardlekschakelaar achter je fornuisgroep?

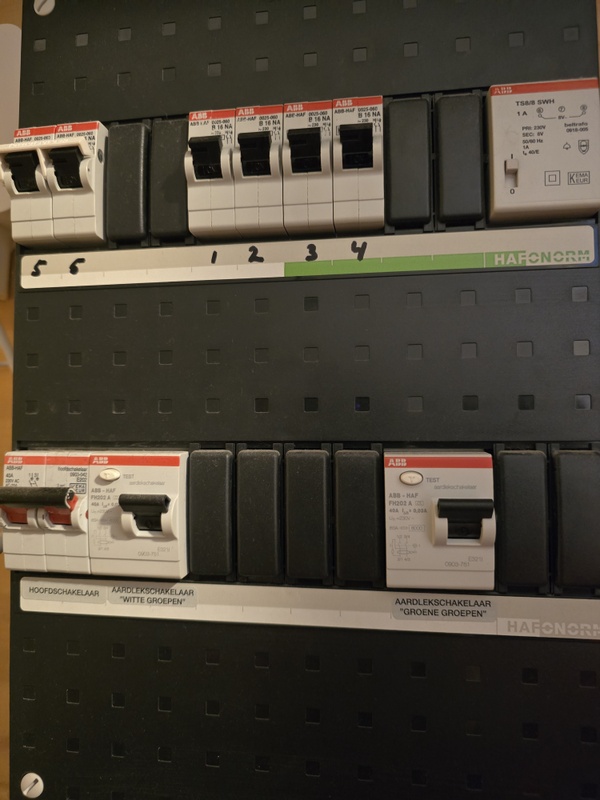

Geen aparte aardlekschakelaar, de kookgroep zit samen met oa de wasautomaat stadsvw keuken wc ed.

Kamers mech ventilatie op een andere aardlekschakelaar.



Als ik op de meter kijk heb ik ook een 1fase aansluiting.

[ Voor 54% gewijzigd door Dope3112 op 04-05-2024 20:03 ]

[ew00t84]

Ik ben momenteel bezig met een Smaklig aan te sluiten en zit met dezelfde vraag als waar jij mee zat.
Ik ga er inmiddels wel vanuit dat je weet wat de paren zijn. Is t inderdaad L1 met N en L2 met N(t)?
