Dag allen,
Na heel wat research zijn we tot het volgende ventilatieplan gekomen voor het aanleggen van een wtw systeem tijdens de verbouwing van ons jaren 30 huis.
Doel is om de installatie zo geluidsstil te maken, vandaar dat we maximaal 30m3/h per ventiel proberen aan te houden. In totaal hebben we volgens het bouwbesluit een debiet van 306 m3/h nodig. We zijn van plan om voor ronde buizen te gaan. We hebben zelf een ventilatie plan gemaakt wat in balans is. Deze hebben we hieronder uitgewerkt. Graag jullie feedback op het plan en een aantal vragen:
ALGEMENE VRAGEN
- Als het standaard debiet wat ik nodig heb 306m3/h is, hoe veel debiet moet mijn wtw dan maximaal aankunnen? Ik kan me voostellen dat dit hoger is dan 306m3/h voor in situaties dat er meer gelucht moet worden.
- We hebben nu een wtw unit van het merk Duko op het oog, maar laten ons graag overhalen voor een andere optie op basis van onderstaand ontwerp. Hij hoeft maar 1 zone te hebben en het liefst wel met domotica optie.
- Kijkend naar onderstaand ontwerp;
o welke buis diameter van de grote (150-200mm) en kleine buis (80-100mm) raden jullie aan?
o Welk materiaal voor de grote en kleine buizen raden jullie aan (spiro, kunsstof?
VENTILATIE PLAN
:strip_exif()/f/image/daNQ47FAQZIFcibxfPYXNkQ6.jpg?f=fotoalbum_large)

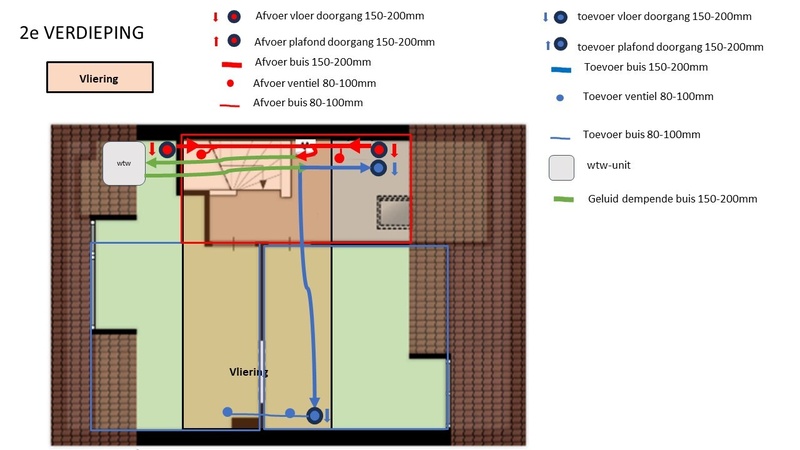

Toelichting op het schema 2e verdieping:
- 2x Flexibele/geluiddempende buis van de wtw naar de grote af en toevoer buizen
- 2x grote afvoer buis (rood met zwarte rand) naar beneden, op de afbeelding linksboven naar de badkamer op de 1e verdieping en op de afbeelding rechtsboven naar de 2e kleine kamer op de 1e verdieping.
- 2x grote toevoer buis (blauw met zwarte rand) onderin de afbeelding naar de grote slaapkamer, rechtsboven op de afbeelding naar de 2e kleine kamer
- 1 toevoer ventiel op beide kamers 16m3/h elk, en 2 afvoer ventielen op de overloop (wasruimte), 16m3/h elk
Vragen 2e verdieping:
- We willen een flexibele buis gebruiken en zo recht mogelijk van de wtw naar en over de vliering laten lopen (groene pijlen) als geluid isolatie. Hoeveel meter flexibele buis raden jullie minimaal aan?
- Is er een betere manier om de grote buizen te splitsen dan op de afbeelding aangegeven? Ik heb begrepen dat je T splitsingen waar de lucht in doodvalt zoveel mogelijk wilt voorkomen, maar denk dat dit bij het bovenstaande ontwerp oke moet zijn.
- We zijn van plan de dakdoorvoer van de wtw door het dak te laten gaan voor de toevoer en door de pui onder het dak voor de afvoer. Zien jullie hier problemen mee?
:strip_exif()/f/image/KMsRtMjtQQKNmVPRviFyP3QJ.jpg?f=fotoalbum_large)

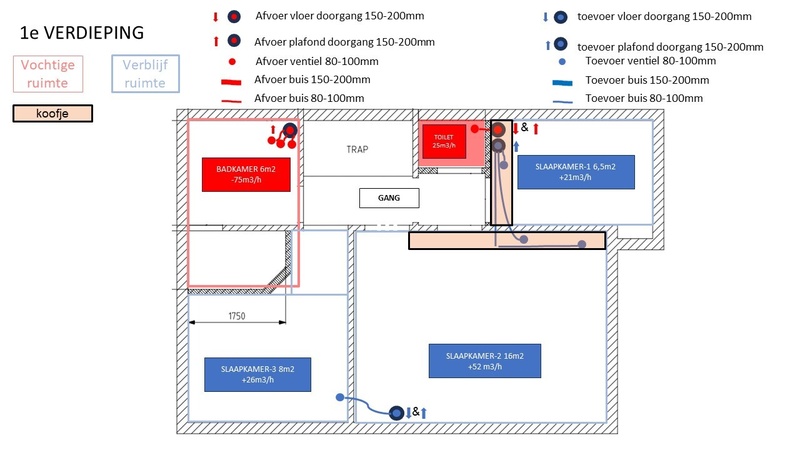

Toelichting op het schema 1e verdieping:
- Linksboven op de afbeelding een grote afvoer buis welke uit het plafond komt, gesplitst in 3 ventielen en met 25m3\h.
- Rechtboven een toevoer buis welke uit het plafond komt en recht naar beneden naar de begane grond gaat. Wel worden hier kleine slangen op aangesloten welke uitkomen in een ventiel op de slaapkamer rechts (25m3/h) en twee kleine slangen welke uitkomen op 2 ventielen op de grote slaapkamer, 25m3/h elk.
- Rechtsboven op de afbeelding ook een afvoer buis welke uit het plafond komt en recht naar beneden naar de begane grond gaat. Hier zal een kleine buis op aangesloten worden welke naar een ventiel in het toilet leidt van 24m3/h
- Onderin de afbeelding een grote buis welke door gaat naar de begane grond. Wel wordt hier een kleine slang van afgesplitst en naar de kleine kamer links geleid voor een ventiel van 26m3/h
Vragen 1e verdieping:
- Is er een merk welke een verdeler van grote buis naar kleine buis heeft die direct tussen 2 grote buizen geplaatst kan worden? Zo kan de grote buis in een rechte verticale lijn van de 2e verdieping naar de begane grond en kunnen hier op de 1e verdieping kleine slangen op aangesloten worden. Of kan dit enkel door een afsplitsing te maken van de grote buis en hier een verdeler op aan te sluiten? Dit zou het koofje groter maken dan wellicht noodzakelijk.
:strip_exif()/f/image/P1Xk9m7Fsg5gHtRRaBuNsaSS.jpg?f=fotoalbum_large)

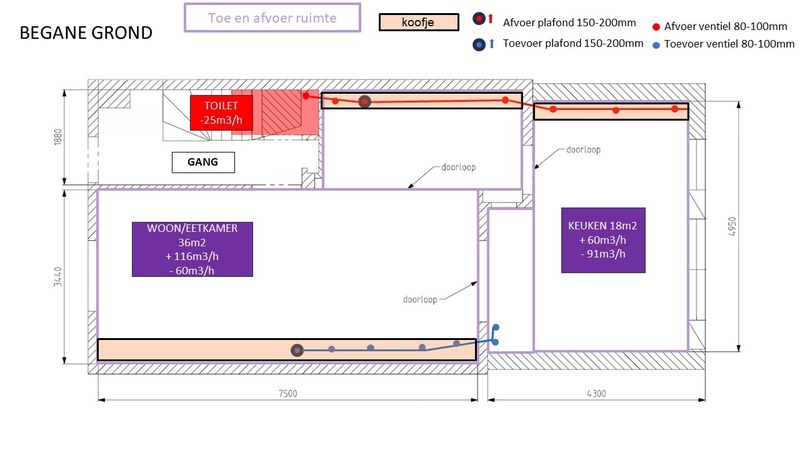

Toelichtig schema begane grond:
- Het is nog onduidelijk of we de keuken afsluitbaar maken van de woonkamer/eetkamer middels deuren, dus behandelen de keuken voor nu als een aparte ruimte
- Zowel de woon/eetkamer als de keuken zullen zowel toevoer als afvoer krijgen
- Bovenin de afbeelding komt de grote buis uit het plafond, en zal hier verdeeld worden in 6 slangen richting ventielen. 1 ventiel op het toilet, 2 in de eetkamer en 3 in de keuken
- Onderin de afbeelding komt de grote buis uit het plafond, en zal hier verdeeld worden in 6 ventielen, 4 daarvan zullen uitkomen in de woonkamer en 2 in de keuken. De m3/h van alle ventielen zitten tussen de 25 en 31.
Vragen begane grond:
- Is het raadzaam om een verdeler van grote buis naar kleine buis te plaatsen waar de grote buis op de begane grond aankomt en vanuit hier 5/6 kleine buizen naar de ventielen te laten lopen, of om de grote buis door te laten lopen tot aan de keuken en een mini stukje kleine buis te plaatsen van de grote buis naar de ventielen?
- Is het een probleem dat er geen toevoer ventielen links in de kamer zitten? Het koofje komt hier boven de bank uit en we willen hier liever geen ventielen om tocht klachten te voorkomen.
- De buizen en ventielen zullen in een koofje komen. Is het beter om de ventielen onder het koofje te plaatsen of aan de zijkant?
Alle overige tips, speciaal mbt het soort buizen en hulpstukken wat bij dit plan past is welkom! Bij voorbaat dank!
