Build log Micron+

[mard0]

Na het bouwen van een voron v0.1, v2.4 en Trident is het tijd voor een nieuw project en een nieuwe uitdaging: een micron+

De basis is een formbot kit. Terwijl die nog onderweg is vanuit Tsjechië ben ik vast aan het printen geslagen. De hoofd kleur is polymaker ASA green-grey, de accent kleur is polymaker ABS oranje.

De enige mods die ik voor nu gepland heb is een dragonburner toolhead en een cartographer 3d probe. Voor de laatste was nog geen mount beschikbaar voor de cartographer en de dragonburner carriage, dus heb ik het ontwerp wat aangepast.

[pwillemske]

Ziet er uit als een leuk printertje, behoudt je alle andere printers die je hebt? Of gebruik je deels de onderdelen weer voor een nieuw project?

[mard0]

pwillemske schreef op zondag 28 april 2024 @ 21:37:
Ziet er uit als een leuk printertje, behoudt je alle andere printers die je hebt? Of gebruik je deels de onderdelen weer voor een nieuw project?

Voor nu, totdat de micron+ helemaal up and running is, houd ik alles aan. De v2.4 is mijn werkpaard voor functionele onderdelen en de trident is mijn dedicated PLA printer. Beide kan ik afstand aanzetten wetende dat in 99% van de gevallen er niks mis gaat en ik mijn onderdeel heb.

De v0.1 ga ik na deze build wel van de hand doen. Dit was mijn eerste voron, en toen een leuk project/test bed naast een ender 6. Mijn hoop was dat dit de printer zou worden voor snelle kleine prints. Hij zou potentieel wat energie zuiniger zijn en sneller opwarmen dankzij zn kleinere formaat.
In de praktijk is het onmogelijk om de volle 120mm te benutten en is ~115mm net aan de kleine kant. Daarnaast warmt de v2.4 met isolatie sneller op en kan ik ook hogere chamber temperaturen bereiken.
De v0.1 blijft een leuke hobby project, maar wordt dus bijna nooit gebruikt voor een functioneel printje.

De orbiter v2 extruder heeft eerder wel dienst gedaan in de v2.4. En de nozzle leds waren ooit onderdeel van een stealthburner toolhead in de v2.4

[ Voor 6% gewijzigd door mard0 op 29-04-2024 10:37 ]

[mard0]

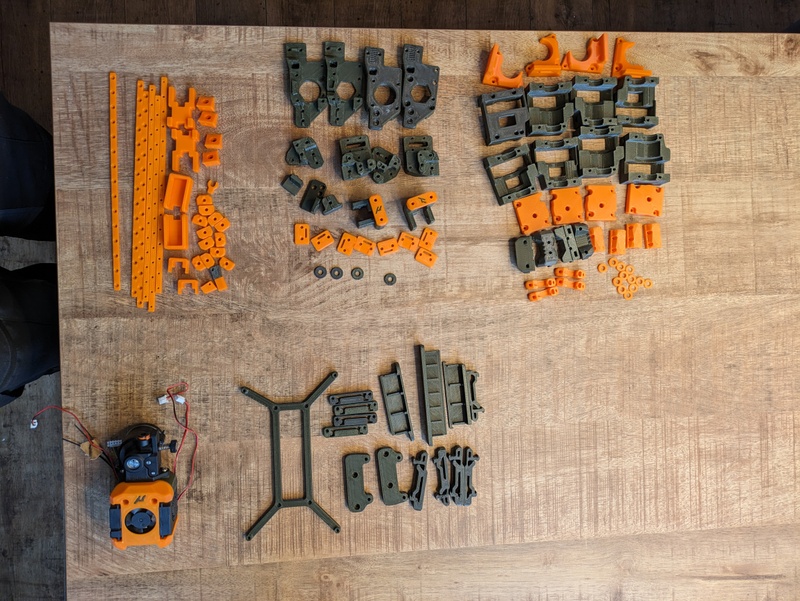

Alles geprint en netjes georganiseerd.
Morgen komt de DHL langs met een pakket en kan het bouwen beginnen.

[mard0]

Met bijna alles voorbereid is het tijd om te gaan bouwen.
Wat tot nu toe al een hele grote hulp is gebleken tijdens het bouwen is onderstaande repo op printables met quirks en extra uitleg rondom de formbot kit. Vooral het stuk over hoeveel moeren er waar in het frame moeten zitten heeft me hopelijk een re-build van het frame bespaard.
https://www.printables.com/model/738609

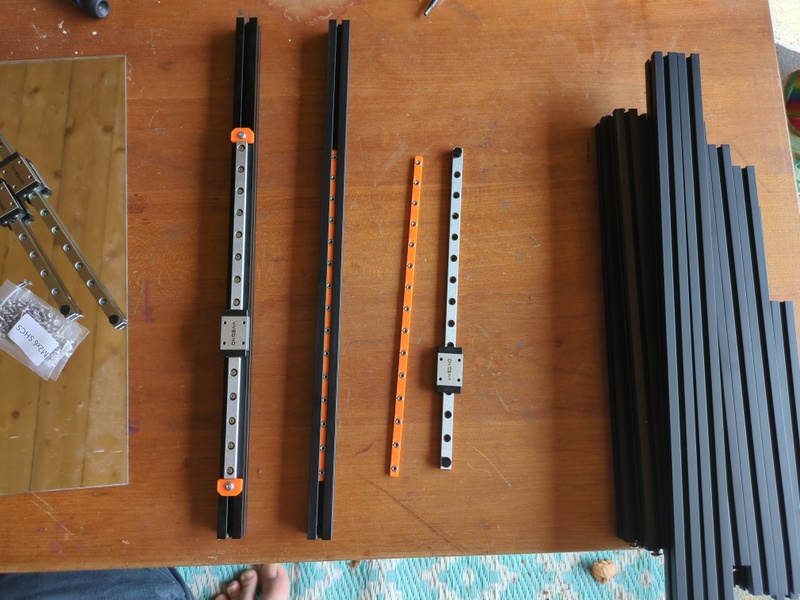

De eerste stap is zoals gebruikelijk het schoonmaken en invetten van de linear rails. Het viel me op dat de rails veel schoner waren en soepeler bewogen voor het schoonmaken dan ik gewend was van de vorige formbot kits die ik in elkaar heb gezet. Een goede verbetering dus.
4 rails worden op het frame bevestigd met M2 moertjes in een geprinte houden. Hier wordt straks de zwevende gantry op bevestigd.

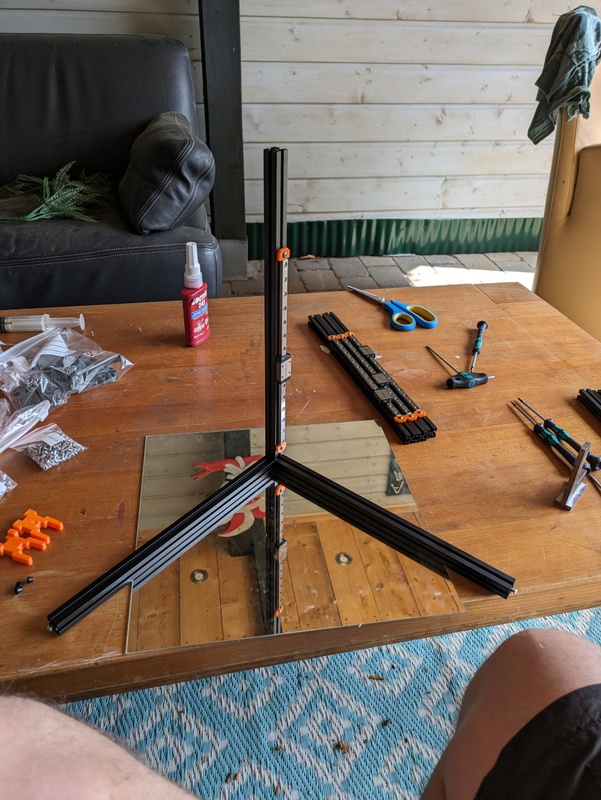

Op elke hoek van het frame gaat 1 z-rails, wanneer het laden en tellen van de M3 moertjes kan beginnen.



Zoals handleiding staat: "you have been framed"
Eenmaal in elkaar is het niet meer mogelijk om M3 boutjes toe te voegen of te verwijderen, dus dit is het moment om alles na te tellen en eventuele aanpassingen te maken. Had ik al verteld hoe ik het heb gemist om aan een 1515 frame te werken.....



De oplettende lezer is het misschien al opgevallen dat ik geen moertjes in de zijkanten van het frame heb gedaan voor panel clips. Ik ben fan van de annex style panel clips op al mijn grote printers, en ben van plan om de volgende clips te gebruiken voor de micron.
https://github.com/KayosMaker/1515PanelClips

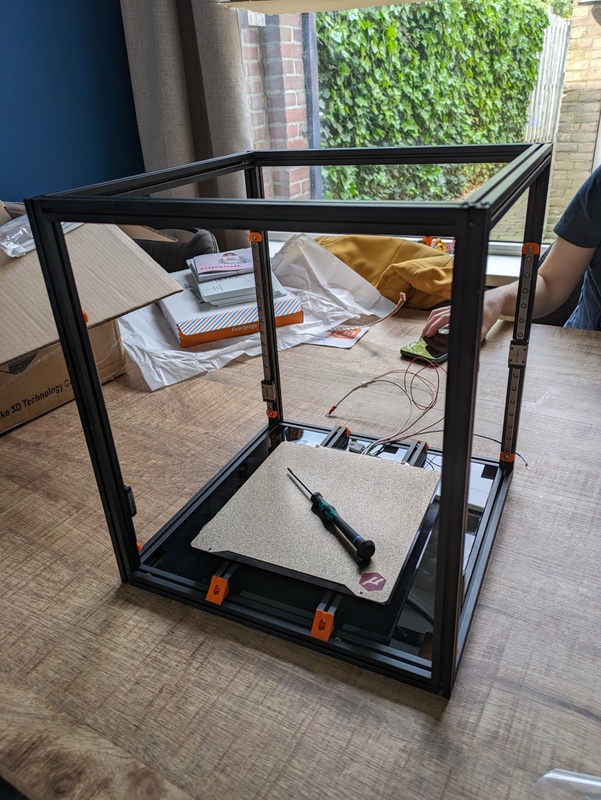

2 extra stukken frame voor het bed en de onderplaat erin en tijdelijk het print bed erin gelegd en het begint al echt op een mini versie van de v2.4 te lijken



Dat was het voor nu.
Volgende stap: Z-drives in elkaar zetten en het frame pootjes geven. Het eerste onderdeel wordt al opnieuw geprint. Ik heb de verkeerde base plates geprint voor de Z-drives. Deze passen niet met de rubberen voetjes die bij de kit komen.

[jctjepkema]

heel interessant. Ik ben ook erg benieuwd naar die cartographer 3d probe. Ik heb zelf een Voron V0.1(soort van 0.2), en daarnaast een Prusa i3 Mk3s zelfbouw/gesourcde printer van een ender 3 frame waar ik alle geleiders op heb gezet. Nu kriebelt het bij mij om iets anders te bouwen met minimaal een 300mm bij 300mm bed. Ik dacht aan een 2.4 maar twijfel nog teveel en heb komende jaar helaas geen tijd/ruimte. Ik volg jou buildlog in ieder geval met veel aandacht! Succes!

[mard0]

jctjepkema schreef op vrijdag 3 mei 2024 @ 11:40:
heel interessant. Ik ben ook erg benieuwd naar die cartographer 3d probe. Ik heb zelf een Voron V0.1(soort van 0.2), en daarnaast een Prusa i3 Mk3s zelfbouw/gesourcde printer van een ender 3 frame waar ik alle geleiders op heb gezet. Nu kriebelt het bij mij om iets anders te bouwen met minimaal een 300mm bij 300mm bed. Ik dacht aan een 2.4 maar twijfel nog teveel en heb komende jaar helaas geen tijd/ruimte. Ik volg jou buildlog in ieder geval met veel aandacht! Succes!

Ik ben ook erg benieuwd naar de cartographer probe. Ben erg fan van TAP, maar verwacht niet vaak de nozzle of buildplate te vervangen in deze build en deze build heeft natuurlijk potentie voor hoge acceleraties. De toolhead verzwaren met boop zou dus jammer zijn.

Over het weekend ben ik lekker ver gekomen. Nu nog tijd zoeken om alle foto's uitzoeken het op "papier" zetten.

[mard0]

Het is even geleden sinds ik tijd had om iets te delen. Ondertussen heb ik de printer ver af kunnen krijgen en heb ik hem al voor het eerst kunnen homen. De komende weken zijn ook nog druk, dus ik heb weinig tijd voor het eerste printje en het tunen. En ik zal de voortgang tot nu in kleinere delen opsplitsen.

Te beginnen met de Z-drives.

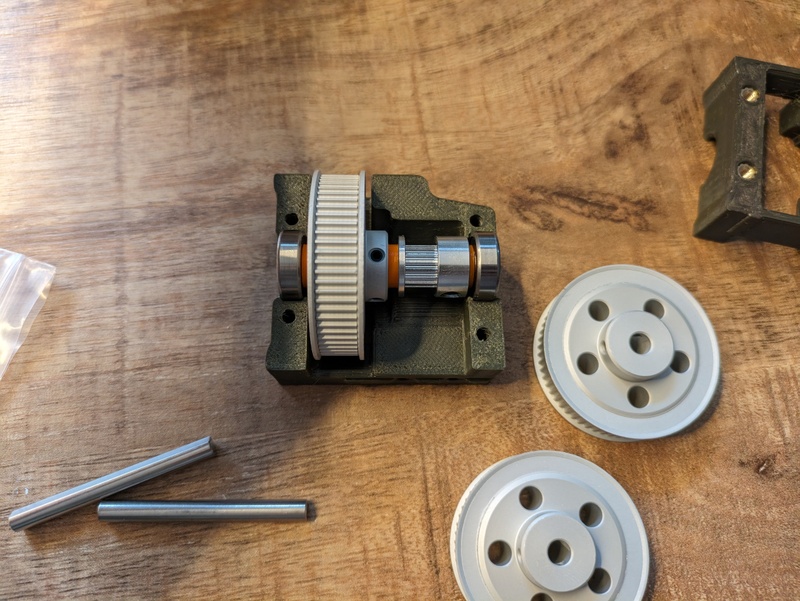

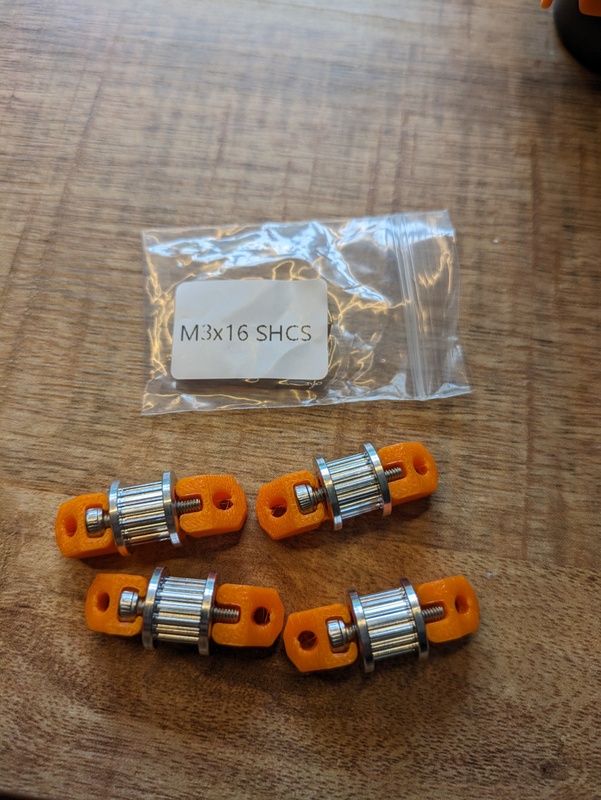

Dit was eindelijk best recht toe recht aan. In de bovenstaande printable link staat de juiste maat spacers en volgorde waarop de tandwielen op de assen moeten. Dit 4x en dan kan de 2e helft erop, zolang je niet bent vergeten eerst de tandriem rond het grote tandwiel te doen. Als laatste worden de voetjes vast gemaakt op de Z-drives

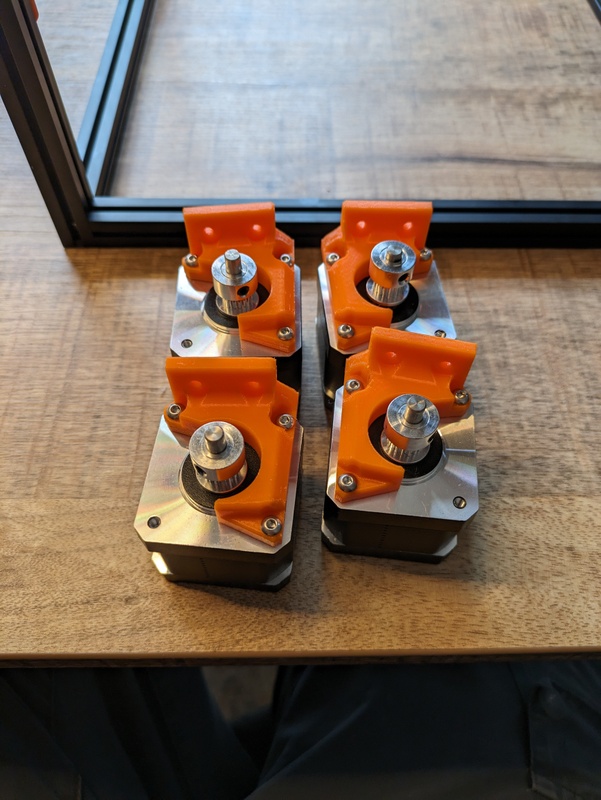

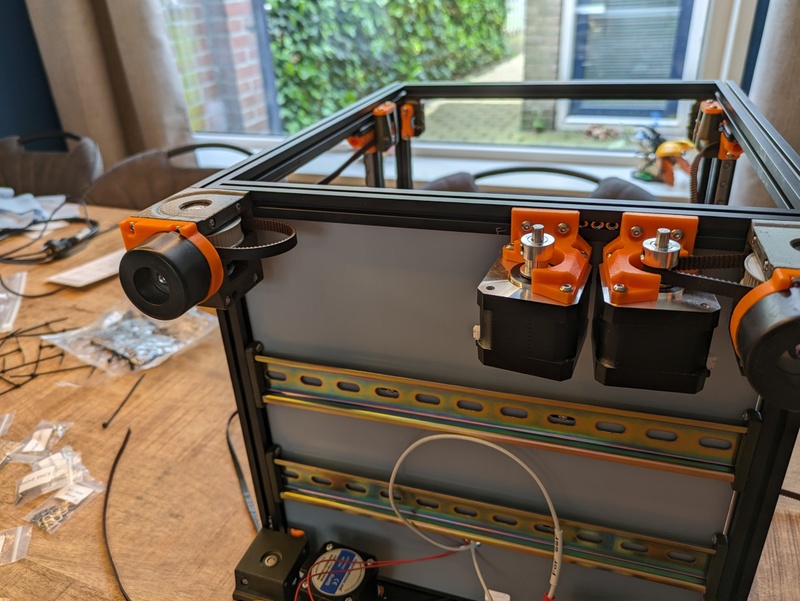

De 4 Z-motoren krijgen een stuk plastic om ze mee aan het frame te bevestigen en hun eigen tandwiel om de ondertekening compleet te maken.
Anders dan de v2.4 is er geen mechanisme om de tandriem te spannen. Het loont dus om ze alle 4 na te lopen om de spanning ongeveer gelijk te krijgen. Ik zou ze echter voor nu alleen maar losjes vastzetten, want ik heb ze later in het proces nog los moeten maken. Later meer hierover





Om de Z-drives af te maken bevestigen we nog een idler in elke hoek van het frame.

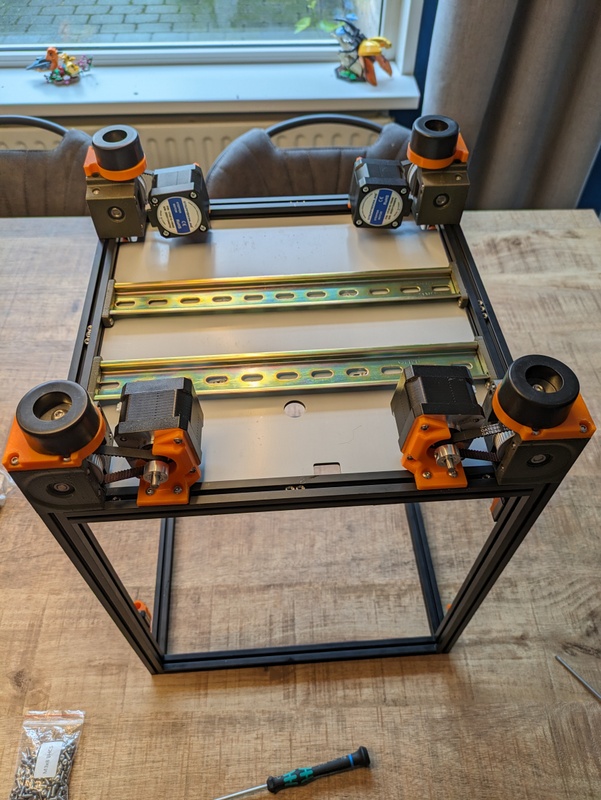

En voila... Klaar om de zwervende gantry te maken en ook op te kunnen hangen

[mard0]

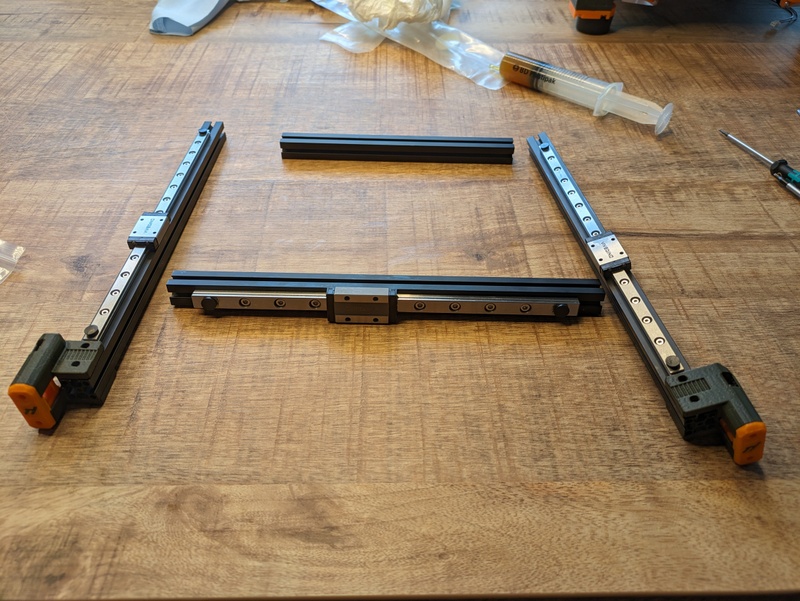

De bouw van de gantry begint weer met het schoonmaken, invetten en installeren van lineaire rails. 2 voor de Y-as en de enige MGN9 rails voor de X-as. Hier ligt alles klaar zoals het geïnstalleerd moet worden. Dit is de bèta gantry wat betekent dat anders dan een grote voron de Z cable chain achter de gantry langs loopt. Hier zit dus ook al een printje op om deze later te bevestigen.



De XY joints zijn weer erg recht toe recht aan, zeker wanneer je al eens eerder een voron hebt gebouwt. Kwestie van de juiste lagers en ringen op de juiste plek en de 2 helften aan elkaar verbinden. Het enige unieke aan de formbot kit is dat hier aan voorkant gebruik wordt gemaakt van een getande idlers. Hier hoeven, anders dan bij de grotere voron printers, geen ringen tussen.



Bijna klaar om 1 geheel van te maken.

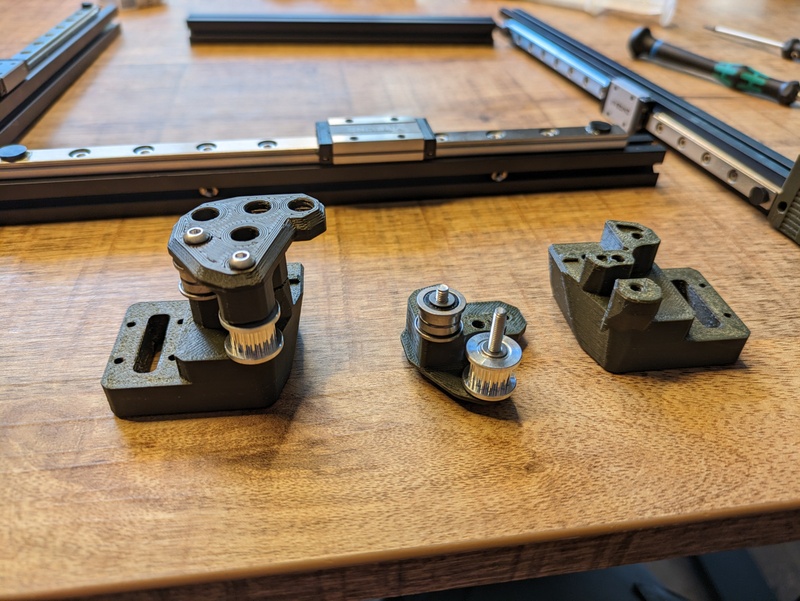

De motor mounts zijn erg vergelijkbaar met de XY joints. 2 bearing stacks per motor, de 2 helften worden bij elkaar gehouden door schroeven die door de 2 prints heen gaan en in de motoren schroeven. Het is alleen een kwestie van de 2 helften op elkaar leggen zonder alle lagers op de grond te laten vallen



Met de X-as vast geschroefd aan de Y-rails en de motor mounts aan 3 extrusies is de gantry compleet
Alles zit op dit moment nog niet volledig vast geschroefd. Dit gebeurt pas wanneer alles recht in de printer zodat alles haaks gemaakt kan worden .

[mard0]

De laatste loodjes in 1 post.....

We waren gebleven bij het installeren van de Z-belts en het ophangen van de gantry. Dit bleek een stuk lastiger te zijn dan ik had verwacht. Wat ik ook probeerde, de belts raakte verstopt in de Z-drives.
Uiteindelijk was de oplossing simpel. Haal de motoren los en schuif ze aan de kant zodat je met een pincet in de Z-drives kan.



Met dat uit de weg is de volgende stap de XY belts aanbrengen.



Een simpel taakje als je het al een paar keer hebt gedaan.



En voor je het weet lijkt het op een werkend printer.

Op de elektronica na dan natuurlijk.



Het is een kleine printer, dus het is goed om van te voren goed uit te meten waar alles komt. De manta is hier echt een hele goede keuze. Mainboard, pi alternatief, can board en dat allemaal in een compact pakket



Laatste blik op dit rattennest voordat ik het verstop achter de bodemplaat.



Maar eerst nog de eerste mod toevoegen. Een variant op de nevermore voor de micron+
https://github.com/Jadecky/3DPF
Altijd goed om filtratie toe te voegen wanneer je veel ABS print. En de extra airflow rond het bed is goed voor de temperatuur in de bouw kamer.



Baby's first benchy



Ben nog niet helemaal klaar met het tunen van de printer, maar ben er al wel erg tevreden over. Hij is lekker snel klaar voor gebruik: in een minuut of 30 is de printer op 45 graden. De cartographer probe werkt tot nu toe perfect. En de max acceleratie die klipper suggereerde is 30k voor zowel X als Y.
De printer staat de laatste paar dagen dan ook 12 uur per dag aan om bedankjes te printer voor onze huwelijk.

Natuurlijk zijn er ook dingen die ik op termijn zou willen veranderen. Ik weet niet zeker of het de CB1 is of het 3.5inch spi scherm dat bij de kit kwam, maar de interface voelt langzaam aan. Het scherm is trouwens een resistive touchscreen, wat sowieso niet lekker werkt.

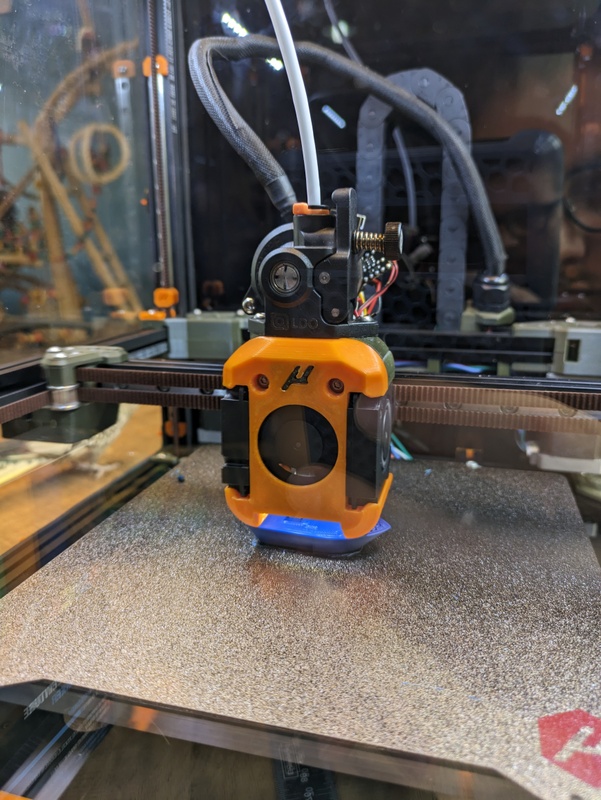

Daarnaast ben ik niet tevreden over hoe de bambulab hotend bevestigd is. Er zit wat play in, ik heb het idee dat dit wat ghosting oplevert ver onder de 30k die ik volgens klipper moet halen en ik zie niet hoe ik het steviger kan maken. Mogelijk dat ik de rapido in de v2.4 vervang voor een dragon ace en de rapido zijn weg terug vind in de micron.

[pwillemske]

Hoe staat het ondertussen met de Micron? Ik heb ook interesse in deze printer omdat die net wat functioneler is dan een V0.2.

Ook lijkt het me gewoon een leuke printer om te bouwen en aan te werken.

[mard0]

pwillemske schreef op woensdag 17 juli 2024 @ 18:53:
Hoe staat het ondertussen met de Micron? Ik heb ook interesse in deze printer omdat die net wat functioneler is dan een V0.2.

Ook lijkt het me gewoon een leuke printer om te bouwen en aan te werken.

Goed, alles up and running. Ik denk dat hij ongeveer net zo vaak staat te werken als z'n grote broer.

Ondertussen wel de hotend vervangen voor een dragon ace die ook in de grote broer zit, want de bambulab hotend kwam telkens los, en nu kan ik dezelfde materiaal profielen gebruiken in de slicer. En ik was het langzame en inaccurate resistive touchscreen zat, dus er zit nu een CB2 in en een 4.3" scherm.

Hij is inderdaad een stuk functioneler dan een v0.2. En zeker een leuk project. Een stukje uitdagender dan een v2.4, maar eigenlijk ook alleen maar doordat het kleiner is en het feit dat je geen moeren aan het frame kan toevoegen wanneer hij in elkaar zit.
