Hier een draadje over alles wat met Home cockpits te maken heeft.
Zowel het bouwen als de WIP en how to:

Wanneer de meeste mensen denken aan een "home Cockpit", denken ze aan een full-size 737-vluchtdek dat in de logeerkamer van iemands huis staat,het heeft de eigenaar waarschijnlijk vele duizenden euro's uitgegeven om het te laten installeren of zelf gemaakt. Maar een cockpit voor thuis kan echter van alles zijn, van een computer en joystick, helemaal tot een full-size cockpit. Vandaag is het meer dan ooit gemakkelijk om iets te bouwen wat je ervaring meeslepender en realistischer maakt, wat het ultieme doel is voor de meeste simmers. Dit kan zo eenvoudig zijn als upgraden van een joystick naar een juk of het kopen van een set roerpedalen.


Dit draadje is meer om elkaar te helpen en ook gewoon te laten zien hoe mensen zelf hun creatie doen op het gebied van flightsimulators en home cockpits
Wat voorbeelden van Home cockpits Die voor de meeste thuis gebruikers haalbaar is.


Maar wil je er meer geld aan uitgeven dan kan je gaan naar dit


Je kunt het zo duur maken als je zelf wil.


Hardware die vaak gebruikt word:
https://www.logitechg.com/
https://flyhoneycomb.com/
https://shop.thrustmaster.com/nl_nl/

Maar er zijn ook sites waar je dus complete Cockpits kunt kopen:
GA:
https://www.mfsim.com.br/en/produtos
Airliners:
https://simonsolution.eu/product-category/compact_simulator/
https://www.opencockpits....it-p-636.html?language=en


Hier nog een lijstje met andere shops waar je dingen kunt kopen
https://www.skalarki-electronics.com/en/
https://virpil-controls.eu/
https://eu.winwingsim.com/view/
https://vkb-sim.com.au/
https://realsimgear.com/
https://komodosimulations.co.uk/
https://shop.microhelis.de/
https://www.black-hog.com/shop/
https://simracing4u.myonline.store/
https://www.tinytronics.nl/
https://www.simplace.co/
https://www.bitsandparts.nl/
https://sim-worx.com
https://www.virtual-fly.com/

Maar het is natuurlijk leuker om zelf te bouwen en iets naar je eigen hand te zetten , en vaak ook om de kosten te drukken.
Niet iedereen kan zo maar even 60.000 euro neer leggen voor een kant en klaar cockpit.
Nou voor die mensen is er nu echt heel veel om de markt ...
Je moet dan denken aan
https://www.siminnovations.com/
https://www.mobiflight.com/en/download.html
Maar ook aan profiles voor de mensen die streamdeck gebruiken kun je veel al vinden bij de bekende downloads site.
Of je kunt ze ook gewoon kopen kant en klaar
https://flightpanels.io/

Dus je kunt het zo gek niet verzinnen en bedenken of het is wel te krijgen.
En het is maar net hoe duur je het zelf wil maken.
Daarom start ik dit draadje ook om gewoon ervaringen uit te wisselen en WIPs te laten zien en gewoon je Cockpit te showen
Het maakt niet uit welke flightsim cockpit van jachtvlieger tot heli , van GA tot Airliner

Hier nog een site met leuk leesvoer over home cockpits tips:
https://flyuk.aero/posts/home-cockpit-build-and-upgrade

_{Suggesties zijn welkom voor de opening beter te maken als ik wat vergeten ben.}

[ Voor 3% gewijzigd door ravw op 20-04-2024 21:54 ]

[ravw]

Gelijk maar als eerste beginnen met Show ... How to
Ik ben nu bezig met een home cockpit look a like een A32X aan het maken ...
Zal jullie op de hoogte houden wat de kosten zijn en wat ik doet
Ik ga dit doen met een LOW budget instelling.

Van de week even wat planken en hout gehaald en ben nu bezig met de Center pedestal

Even wat foto's

Het is nog heel ruw wat betreft alles , later als de Flight instrument front gemaakt is, kan ik daar beter op afstemmen wat de afstanden van de sticks worden.
Dan kan het snel gaan , mijn bedoeling is eerste het frame te maken en front , met schermen , dan pas de rest gaan inrichten , en pas op het alle laatste moment als ik zeker weet dat er niet meer gezaagd gaat worden
dan pas verven.

De kosten van hout ben ik nu 80 euro kwijt + schroeven
Daar kan ik van maken:
- Flight instrument front
- Center pedestal frame
- Overhead frame.

Dan moeten de FCU gedeelte en de Side sticks gedeelte en het frame zelf om de monitoren en nav schermen in te hangen en de OH aan op te hangen tevens als monitor stand voor mijn externe view.
Maar we zijn lekker bezig


_{PS: Ik heb alles nu uitgemeten aan de hoogte van mijn bureau ... omdat ik hem daarop wil maken en kunnen verplaatsen.
De Flight instrument front word op ware grote gedaan en daar van uit ben ik gaan rekenen.}


Word vervolgd ...................

[ Voor 34% gewijzigd door ravw op 17-04-2024 23:46 ]

[dierkx36]

Gaat effe niet goed , morgen poging 2...

[ Voor 66% gewijzigd door dierkx36 op 18-04-2024 23:07 ]

[dierkx36]

Hier nog even een lijst met shops voor joysticks/throttles/rudders/collectives/control panels :

https://virpil-controls.eu/
https://eu.winwingsim.com/view/
https://vkb-sim.com.au/
https://realsimgear.com/
https://komodosimulations.co.uk/
https://shop.microhelis.de/
https://www.black-hog.com/shop/
https://simracing4u.myonline.store/

[ravw]

dierkx36 schreef op vrijdag 19 april 2024 @ 14:18:
Hier nog even een lijst met shops voor joysticks/throttles/rudders/collectives/control panels :

Ik heb ze toegevoegd , bedankt

[DukeMan]

Dit topic ga ik volgen, interessant!

Ik ben zelf onlangs gestart met het bouwen van een Cessna 172 glass cockpit. De Garmin G1000 heb ik aangeschaft, de rest ga ik zelf bouwen.
Mobiflight is echt een aanrader om de eigen hardware (switches, encoders etc) aan te sluiten op MSFS!

Mogen links naar NL webshops gedeeld worden? Ik heb zelf goede ervaringen met 2 ervan om mijn spullen te halen

[ Voor 16% gewijzigd door DukeMan op 19-04-2024 17:57 ]

[ravw]

DukeMan schreef op vrijdag 19 april 2024 @ 17:54:
Dit topic ga ik volgen, interessant!

Ik ben zelf onlangs gestart met het bouwen van een Cessna 172 glass cockpit. De Garmin G1000 heb ik aangeschaft, de rest ga ik zelf bouwen.
Mobiflight is echt een aanrader om de eigen hardware (switches, encoders etc) aan te sluiten op MSFS!

Mogen links naar NL webshops gedeeld worden? Ik heb zelf goede ervaringen met 2 ervan om mijn spullen te halen

Ja ik heb ook lang er over gedacht om een Cessna cockpit te gaan maken.
Maar je bent met GA toch net iets te beperkt , veel al geen ontdooien aanboord.
Als je hem in een kast bouwt zo dat je niets meer van de omgeving ziet in huis , is het wel erg gaaf.
Want je heb wel veel meer het gevoel van vliegen in zo klein ding
Want dit lijkt me wel erg gaaf


IK heb er al veel voor liggen het enige wat ik niet heb zijn die radio panels
Maar een Yoke rudders multy panel , gashandels die andere paneel van logitech heb ik ook al liggen
omdat het ooit mijn planning was .
beeldscherm geen gebrek hier.
zou het dan gewoon met Air manager doen .
ik denk als ik daar nog iets van 300 euro aan hout uit geeft heb ik een Cessna staan.

Hier nog een foto van mijn old skool setup
2014 dacht ik

Maar natuurlijk NL shops zijn altijd welkom

[ Voor 12% gewijzigd door ravw op 19-04-2024 18:18 ]

[DukeMan]

Vanwege de ruimte blijf ik voorlopig bij een Cessna, als de zolder ooit vrij komt, heb ik meer ruimte (dus wie weet )

Yoke, rudder en throttle zijn (vooralsnog) van Logitech. De G1000 komen kant en klaar van https://simplace.co.

Komende week nog even langs de Hornbach voor een witte lichtdoorlatende plexiglas plaat en daar ga ik dan een switchpanel, flaps, trim en parking break met backlight mee maken. Alle losse componenten komen van https://tinytronics.nl en https://bitsandparts.nl . Beide zijn erg aan te bevelen!

[CR2032]

Een Cessna home cockpit lijkt mij ook geweldig om te hebben voor veel meer realisme. Een GA lijkt mij weer leuker om te hebben omdat je wat meer ziet van de wereld tijdens het vliegen dan in een airliner. Vaak vlieg ik daar toch ook het meeste op de autopilot.

Ik vond een fraaie setup op Youtube en heb zitten rekenen naar de huidige prijzen.
Het kan natuurlijk voordeliger met een zelfbouw frame en ander scherm en rudders.
Onder de 4k zal moeten lukken. Keuzes, keuzes..





Met dank aan deze video.

[ Voor 7% gewijzigd door CR2032 op 20-04-2024 12:48 ]

[ravw]

CR2032 schreef op zaterdag 20 april 2024 @ 12:41:
Een Cessna home cockpit lijkt mij ook geweldig om te hebben voor veel meer realisme. Een GA lijkt mij weer leuker om te hebben omdat je wat meer ziet van de wereld tijdens het vliegen dan in een airliner. Vaak vlieg ik daar toch ook het meeste op de autopilot.

Ik vond een fraaie setup op Youtube en heb zitten rekenen naar de huidige prijzen.
Het kan natuurlijk voordeliger met een zelfbouw frame en ander scherm en rudders.
Onder de 4k zal moeten lukken. Keuzes, keuzes..

[Afbeelding]

[Afbeelding]

Met dank aan deze video.

[YouTube: Home Flight Simulator Setup]

Ja en dan nog een zooi pallets en planken om het helemaal dicht te bouwen

En dan zou ik het doen met 3 keer 55 inc
ben je wel iets meer kwijt maar je vlieg ervaring is wel een heel stuk beter

Zie hier

YouTube: Cessna 172 Home Flight Simulator | Xplane 11

[ Voor 9% gewijzigd door ravw op 20-04-2024 13:00 ]

[Ulic]

Leuk topic! Ik ben zelf net bezig mijn Saitek/Logitech panels in een simpel houten frame te plaatsen. Niet direct een volledig cockpit idee, maar toch even een stapje vooruit ten opzichte van alles gewoon rommelig op het bureau met overal kabels.

[ravw]

Zo vandaag even de Flight instrument front afgetekend binnenkort word het gezaagd

[Danielson]

Ik ben meer een simracer met een identiteitscrisis! Voor de ontspanning MSFS aangeschaft, erg leuk vliegen met VR! Recent ook SimHaptic aangeschaft voor de shakers, erg leuke toevoeging!

[ravw]

Zo Flight instrument front is ook klaar (even door mij pa laten zagen.
Het midden stuk ligt verkeerd om moet omgedraaid worden



Dag later heb ik ze in huis en gelijk even een demo opstelling gemaakt




Even testje gedaan op hoofd monitor ( vandaar die kromming van het beeld)

[ Voor 70% gewijzigd door ravw op 03-05-2024 11:36 ]

[dierkx36]

Van de week een 2de hands WinWing Orion 2 met F15E grips overgenomen van een oud luchtmacht piloot.

Als echte Virpil fan moet ik toch echt toegeven dat Winwing alles behalve slecht is, op een aantal punten zelfs beter als Virpil.

[Ulic]

Ik ben ook wat aan het klussen geweest de afgelopen tijd. Mijn voorlopige setup:

[dierkx36]

Kom deze net tegen, een Australisch bedrijf wat onder andere panels maakt voor home cockpits.
Ze zijn wel meer gericht op de militair toestellen, en een paar aparte USB control panels :

https://tekcreations.space/

(Begin heel erg slechte ideeën te krijgen als ik die F18 Hornet Control panel multi zie...)

[dierkx36]

OnYourTwelve op Etsy, Amerikaans bedrijf ?

Maakt control panels gericht op de F-14A/B, F/A-18C en F-16C.

[Svennie]

jammer dat het hier zo stil is, ben wel benieuwd naar jullie home setups

Zelf ben ik van plan om een AP panel te maken voor de Citation die in MSFS zit, ik vlieg enkel VR dus mooi hoeft het niet te worden, functioneel wel. Ik ga deze maken:



Dit kan ook allemaal (dwz het meeste) met de Honeycomb bravo maar dan moet ik constant aan de linker keuze knop draaien en dat duurt te lang, daarnaast is het een mooie uitdaging om zo iets zelf te maken.

[ Voor 18% gewijzigd door Svennie op 10-10-2024 10:42 ]

[ravw]

Svennie schreef op donderdag 10 oktober 2024 @ 10:41:
jammer dat het hier zo stil is, ben wel benieuwd naar jullie home setups

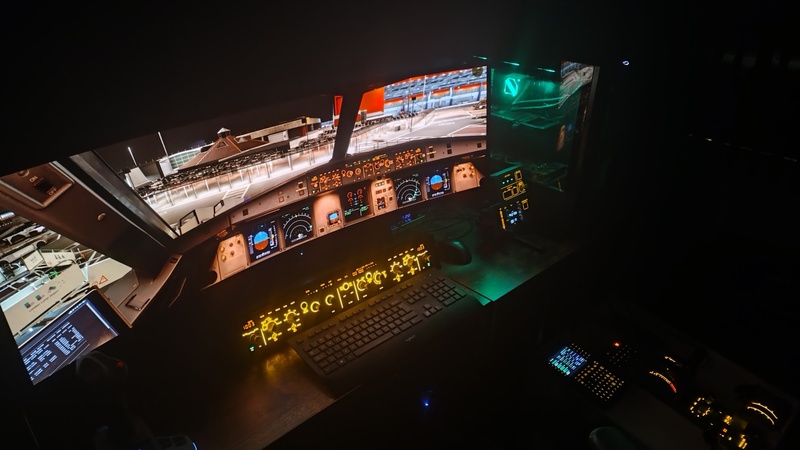

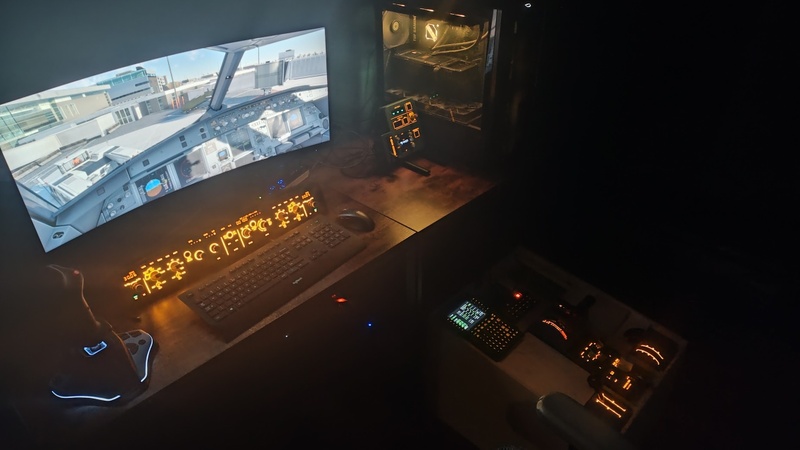

op dit moment

[Rivanov]

Gebruikte tot op heden altijd de T.Flight Hotas One X. Destijds gekocht voor de Series X maar toen ik mijn simrig bouwde ging ik over op MSFS op de PC. Echter, deze is totaal niet praktisch aangezien de HOTAS en Flight Stick met elkaar verbonden zijn.

Vandaag wordt deze dus vervangen door:

- VKB Sim Gladiator NXT EVO ‘Space Combat Edition’ (Premium Right)
- STECS Throttle System – Mini Plus

Straks ophalen bij Flightsimcontrols in Houten.

Foto's volgen.

[Rivanov]

[ravw]

Zo even weer wat dingen voor mijn Homecockpit gekocht (2 7inch schermpje voor de mcdu )

u alleen nog even kijken hoe ik die Firefox randen weg kan krijgen.
ben ik voor 40 euro klaar voor een MCDU.
De tweede word gewoon gedaan via een splitter



En voor de mensen die het willen weten welke screens.

https://www.amazon.nl/dp/...yo2ov_dt_b_fed_asin_title

[ Voor 9% gewijzigd door ravw op 13-11-2024 18:17 ]

[ravw]

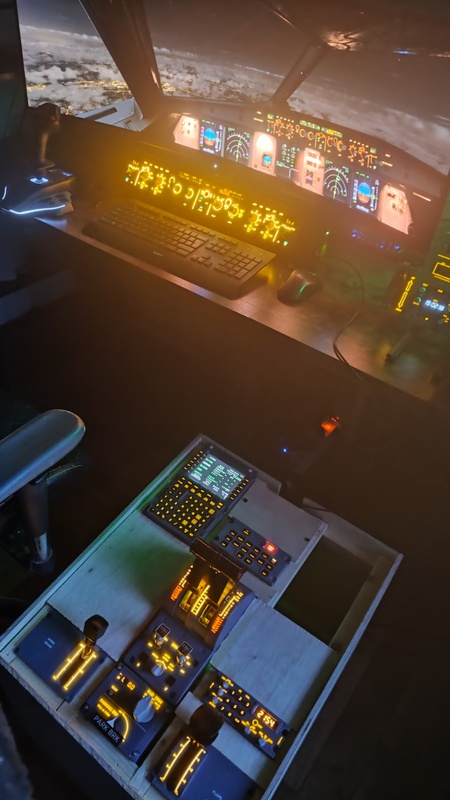

Afgelopen maand mijn FCU binnen gehad voor de home cockpit.
Nu heb ik net mijn twee EFIS (links + rechts) binnen.
EFIS staat voor Electronic Flight Instrument System.

[dierkx36]

Afgelopen week EINDELIJK een Winwing Combat Ready panel via MP kunnen overnemen (panel word niet meer gemaakt en dit jaar zou v2 uitkomen ... niet dus)

Helemaal happy ... totdat ik begon na te denken van okay WAAR kan ik hem plaatsen, want geen plek

[ravw]

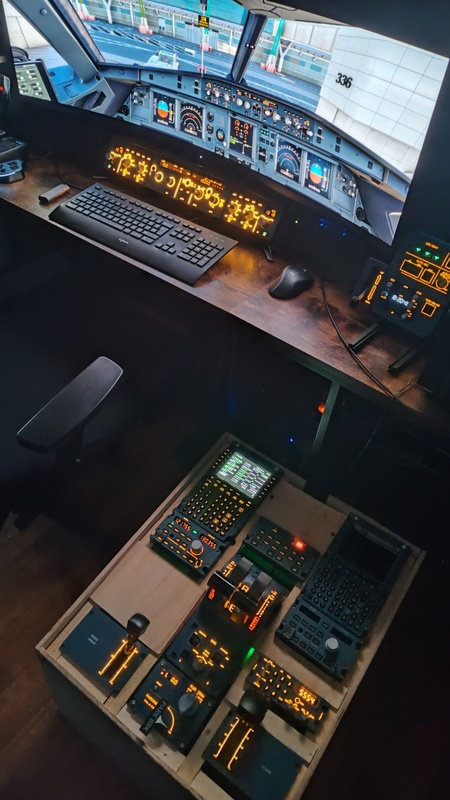

Zo schermen voor de MIP ('Main Instrument Panel') zijn ook binnen.


Voor wie het wil weten:
https://www.amazon.nl/dp/...e_dt_b_fed_asin_title_0_0

Kom net een 0.5 cm te kort met de breedte van de monitoren bij de nav, maar dat los ik wel op

[Svennie]

nice, ben benieuwd naar het eindresultaat Als ik dit zie krijg ik ook weer zin om mijn controller op te pakken, eerst maar eens kijken welk vliegtuig ik het meest mee ga vliegen en dan die na gaan maken. Eerst het AP panel maar wie weer ook ooit nog een volledige cockpit.

[Rivanov]

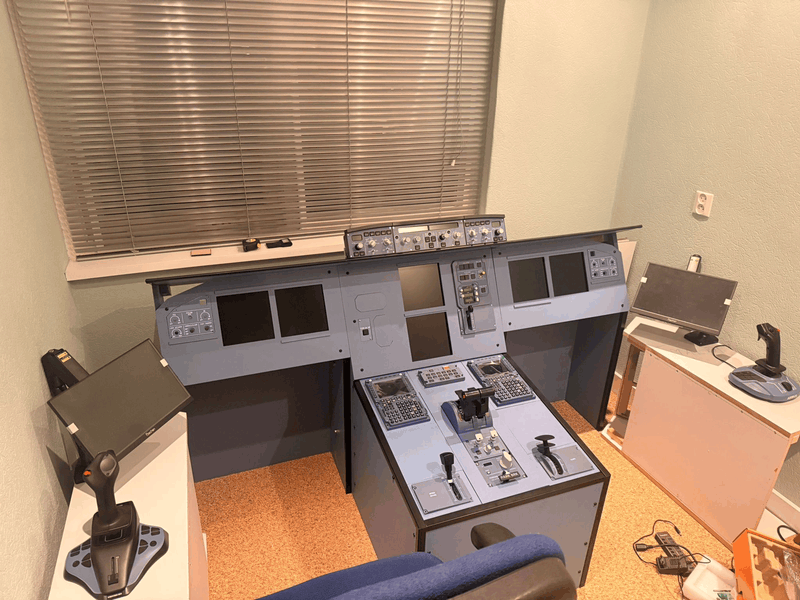

Mijn cockpit.

[WeHoDo]

Momenteel ben ik ook bezig aan een eigen Home Made Cockpit, te weten een Airbus A32x versie.
Het geheel zal uit hout worden gemaakt.

Het MIP console zal uit 3 losse elementen bestaan, waardoor deze makkelijk meegenomen kan worden.
De kleur wordt RAL5014, aangezien de bijbehorende hardware ook deze kleur heeft.

Hieronder een kleine impressie:



Later zal deze ook uitgebouwd worden met sideconsoles, middenconsole en overhead.

Betreft de techniek wordt een combinatie.
De FCU, EFIS zal een WinWingSim zijn.

De throttlehendels en de sidestick die van ThrustMaster Airbus Edition.

De NAV en PFD zullen bestaan uit 3 simpele LCD monitoren.
Vanuit MSFS zullen deze PopOut worden op een 2e GPU.

De panelen hiervan, maak ik van multiplex platen, welke ik via een eigen lasercutter kan uit laseren.
Hierdoor krijg je mooie snij-naden en hoef je alleen met een klein stukje schuurpapier de laserrand te schuren, die licht roet is van het laseren.

Het doel is, om dit gedeelte half januari af te hebben.

[WeHoDo]

Update:
De MIPs zijn bijna klaar en moet alleen nog iets opgeschuurd te worden en in de juiste verf gezet te worden.


Daarnaast vandaag de middenconsole staanders gemaakt:



Deze moet nog in elkaar gezet worden en dan de linker en de rechterconsoles bouwen.

[DJMeesters]

Ondertussen heb ik van VIRPIL een mooie set onderweg mijn kant op alleen vraag ik me af of dit op een USB-hub aan te sluiten is. Zó heeft de Vmax Prime throttle best veel lampjes dus ik ga er eigenlijk van uit dat hier een hub met eigen voeding tussen moet. Hebben jullie hier ervaring mee en is het nog relevant om een hub te hebben van een ‘premium’ merk of kan elke Chinees ook vanwege het doorgeven van eentjes en nulletjes?

[ravw]

DJMeesters schreef op zaterdag 12 april 2025 @ 21:13:
Ondertussen heb ik van VIRPIL een mooie set onderweg mijn kant op alleen vraag ik me af of dit op een USB-hub aan te sluiten is. Zó heeft de Vmax Prime throttle best veel lampjes dus ik ga er eigenlijk van uit dat hier een hub met eigen voeding tussen moet. Hebben jullie hier ervaring mee en is het nog relevant om een hub te hebben van een ‘premium’ merk of kan elke Chinees ook vanwege het doorgeven van eentjes en nulletjes?

Ik gebruik zelf de TP-Link UH720 - Hub - 7 poort USB 3.0

En werkt nog steeds goed (2020 gekocht) heeft zijn eigen voeding.

Inc 2 oplaad punten voor tablets /telefoon

Maar ik zou zeker wel een HUB nemen met eigen voeding
alleen is het al om je PC voeding te ontlasten.

[ Voor 13% gewijzigd door ravw op 12-04-2025 22:51 ]

[TukkerTweaker]

Er is een Redbird TD beschikbaar https://www.troostwijkauc...ucht-simulator-A1-32886-5
voor de liefhebbers. Handig voor een PPL opleiding.

[Svennie]

TukkerTweaker schreef op maandag 14 april 2025 @ 11:04:
Er is een Redbird TD beschikbaar https://www.troostwijkauc...ucht-simulator-A1-32886-5
voor de liefhebbers. Handig voor een PPL opleiding.

nice, ben benieuwd wat deze op gaat brengen, het huidige bod is in ieder geval een koopje

[ravw]

TukkerTweaker schreef op maandag 14 april 2025 @ 11:04:
Er is een Redbird TD beschikbaar https://www.troostwijkauc...ucht-simulator-A1-32886-5
voor de liefhebbers. Handig voor een PPL opleiding.

Dan zou ik eerder voor zoiets gaan


https://realsimgear.com/p...jFvX3FHaU4VsCJQD9ZsRZi92e

[ravw]

Afgelopen jaar heb ik niet één, maar twee keer de MCDU (Multifunction Control and Display Unit) besteld.
Afgelopen week is het pakket eindelijk verzonden, na een lange reis vanuit China en vandaag aangekomen. Het pakket heeft nu wel een soort elite frequent flyer status heeft verworven!








Captain in command.

[ Voor 35% gewijzigd door ravw op 18-04-2025 05:52 ]

[ravw]

Zo vandaag even nieuwe rudders gekocht ..

Turtle Beach Velocity One





kom af van de Logitech G Saitek Pro Flight Rudder

[cracking cloud]

Die heb ik ook, vind hem heel fijn. Had je gezien dat je die kleine rudders ook nog rechter omhoog kan zetten?

[ravw]

cracking cloud schreef op zaterdag 3 mei 2025 @ 12:22:
Die heb ik ook, vind hem heel fijn. Had je gezien dat je die kleine rudders ook nog rechter omhoog kan zetten?

JA die heeft twee standen dus als je meer standje zondags vlieger wil worden dus lekker lang uit wil liggen tijdens het vliegen.

[WeHoDo]

Update:
MIP panelen geverfd in de juiste RAL kleur.
Plus nog wat inbouwpaneeltjes voor de knoppen en schakelaars.
Deze moeten nog fijner erin verwerkt worden, zodat ze netjes in het MIP paneel komen te liggen.





Dit witte dingen op de schermen, is tape, dat moet er nog af.

[ Voor 5% gewijzigd door WeHoDo op 05-06-2025 18:38 ]

[WeHoDo]

Update:

[ Voor 13% gewijzigd door WeHoDo op 18-06-2025 19:16 ]

[Bloedvat]

Een vriendelijke en gulle mede-DCS-enthousiasteling heeft me zijn Obutto Revolution geschonken

Hier een paar kiekjes van m'n nieuwe setup :







Ik moet er nog wel wat aan tweaken (met name een iets sierlijkere/efficiëntere oplossing om snel te kunne switchen tussen m'n collective en twee throttles, en een kussen/padding toepassen voor over m'n simshaker Jetpad, want die zit momenteel vrij spartaans)
