(ventilatie) Schakelaar om zetten naar wifi schakelaar

[xxquatroxx]

Beaste mede tweakers,

Ik wil graag mijn ventilatie schakelaar bruikbaar maken voor een wifi schakelaar.
Dus de ventilatie aan en uit kunnen zetten via mijn google home.

Daar voor wil ik dit product gaan gebruiken.

https://wooxhome.com/prod...rational-power-switch-p20

Nu ziet mijn schakelaar er als volgt uit:

https://gyazo.com/238f976501b3e5726b9de0f8dcec4b8c


Er kom een wit/zwarte draad binnen (aarde?)
Er komt een zwart draad binnen
Er gaat een bruine draad uit.

Enig idee hoe ik dit moet aan sluiten om te laten werken met de Woox R4967 switch?
Huidige schakelaar will ik ook gewoon behouden.

Thanks

[pagani]

Misschien even de voorkant van je schakelaar showen? Nu is het raden of het aan/uit, "dimmend" of tweestanden is.

[xxquatroxx]

thanks voor je snelle reactie

zie hier de gehele schakelaar

https://gyazo.com/3c10d304163878bc5a2c9d90b3e3893f

[Room42]

offtopic:
@xxquatroxx Ik hou niet zo van het klikken op dat soort vage domeinen. Wist je dat je de foto's gewoon hier in de 'Afbeelding invoegen'-popup kunt plakken? Dan wordt de foto door Tweakers gehost en in je post weergegeven. Ik denk dat je dan meer reacties krijgt.

[xxquatroxx]

Hierbij de foto's zonder links
Excuus

[Room42]

Ik denk dat de schakelaar niet AAN/UIT is maar AAN/AAN. Ventilatiesystemen gaan in het algemeen niet helemaal uit maar "normaal" en "hard". Maar dat zou je na kunnen meten met een multimeter dan wel de schakelaar beter inspecteren voor een diagram.

[nike]

het zal wel stand 1 zacht en stand 2 turbo stand zijn.
Wat @Room42 zegt, het gaat nooit helemaal uit.

[xxquatroxx]

Ja inderdaad
(uit) = 1
(aan) = 2

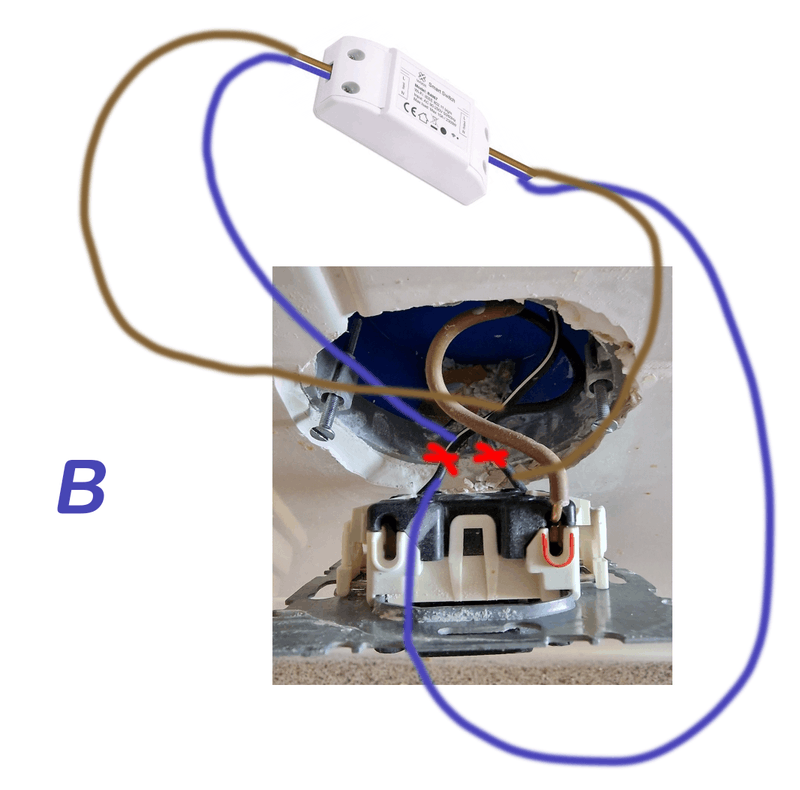

Moet ik hier nu A of B doen?
Of zit ik nu helemaal verkeerd?

[xxquatroxx]

OF gewoon de schakelaar in de " aan" stand 2 stand laten (bruine draad van de schakelaar)
en deze dan door lussen naar de wifi schakelaar met de NUL draad vanuit een ander stopcontact?

[Room42]

Ik denk niet dat er een NUL door de schakelaar gaat. Hij schakelt tussen zwart en zwart/wit. AAN/AAN dus. Jouw Wifi-schakelaar gaat daar dus niet tussen passen.

[Septillion]

Sterker nog, zou me neits verbazen als die schakalaar aan/uit/aan is. En dat het dus overeen komt met stand 2-1-3. Voor twee standen heb je namelijk geen extra schakeldraad nodig en 3-standen is al wel jaren de standaard.

Maar wat je ook plaatst, zonder draden trekken gaat je dat bij de schakelaar zelf niet lukken. Daar mis je een N draad ofwel blauw. Nu heb je wel modules die zonder N werken maar de belasting van de schakelaaringangen op een moderne ventilatiebox is niet genoeg. (En als je geen moderne box hebt kan die vervangen ook snel uit op de energierekening.)

Meest standaard manier is dus om een module met twee uitgangen te pakken en deze bij de ventilatiebox te plaatsen. Bijvoorbeeld een Shelly 2.5.

[xxquatroxx]

Septillion schreef op zondag 14 april 2024 @ 19:35:
Sterker nog, zou me neits verbazen als die schakalaar aan/uit/aan is. En dat het dus overeen komt met stand 2-1-3. Voor twee standen heb je namelijk geen extra schakeldraad nodig en 3-standen is al wel jaren de standaard.

Maar wat je ook plaatst, zonder draden trekken gaat je dat bij de schakelaar zelf niet lukken. Daar mis je een N draad ofwel blauw. Nu heb je wel modules die zonder N werken maar de belasting van de schakelaaringangen op een moderne ventilatiebox is niet genoeg. (En als je geen moderne box hebt kan die vervangen ook snel uit op de energierekening.)

Meest standaard manier is dus om een module met twee uitgangen te pakken en deze bij de ventilatiebox te plaatsen. Bijvoorbeeld een Shelly 2.5.

Zou deze dan ook (beter) geschikt zijn?

https://wooxhome.com/prod...switch-2-gang-module-p112

[xxquatroxx]

Het is ook geen probleem om een blauwe draad daar te krijgen trouwens

[xxquatroxx]

Zijn jullie bekend met een optifor ventilatie systeem? Zo ja zou ik hier wat hulp en navigatie kunnen krijgen over hoe te werkt te gaan?

[Septillion]

Die heeft in ieder geval twee uitgangen. In hoe verre dat netjes te schakelen is weet ik niet. Ik ken verder Woox niet...

Maar waarom lastig doen? De blauwe draad zal dan van de ventilatiebox moeten komen. Kan je net zo goed de module daar plaatsen.

[dixet]

Op Robbshop staat een mooie uitleg hoe je mechanische ventilatie slim kan maken. Zij doen het met een ZWave schakelaar, maar met een wifi Shelly werkt dat ook prima.

Geen idee of er meer smaken optifor zijn, maar in deze handleiding staat netjes het aansluitschema.

Het handigst is zeker om je slimme schakelaar niet achter je fysieke schakelaar te doen maar achter je perilex stopcontact. Daar heb je als het goed is netjes 1x fase, 1x nul en 2x schakel.

[xxquatroxx]

De shely heeft geen google intergratie toch?

[Gizz]

xxquatroxx schreef op woensdag 17 april 2024 @ 13:55:
De shely heeft geen google intergratie toch?

Wel?

[xxquatroxx]

Top!! Zat laatst zeker naar een oudere shely te kijken dan

Thanks voor de info ik ga m er eens in verdiepen

[xxquatroxx]

Kan een shelly plus 2pm hier voor gebruikt worden?

https://www.shelly.com/en/products/shop/shelly-plus-2-pm

[piotr123]

Shelly 2 is de opvolger van de shelly 2.5.

[xxquatroxx]

Top ga ik die bestellen.
Na het aan sluiten zal ik de shelly app bekijken hoe ik dit moet aansturen.

Mocht ik er niet uitkomen kan iemand mij hier dan bij assisteren?
