[PV] Advies zonnepanelen 1 of 2 strings 12 panelen 445 WP

[Kleinesjasses]

Beste

Even een vraag voor de zekerheid.
Heb volgende panelen in gedachten, 12 stuks onder een helling van 13°, ligging is zuidoost.

Gegevens paneel:
- WP 445
- VMPP = 44.3 V
- IMPP = 10.05 A
- VOC = 52.6 V
- ISC = 10.71 A

Omvormer dat ik in gedachten had is een Solis S6-GR1P3,6 Single mini

- MAX PV = 5,4 kW
- Max input voltage = 600 V
- Rated voltage = 330 V
- Start up votlage = 90 V
- MPPT voltage range = 80 - 500 V

Als ik 12 panelen in serie zet kom ik op een MAX VOC van 635 V terwijl omvormer max 600 V aan kan. de VMMP is 532 V.

Beter 1 string of opsplitsen naar 2 strings?
De max uitgang van de omvormer is 16A, afzekeren op 16A of verhogen naar 20A om uitschakelen van de automaat te voorkomen?

Alvast bedankt voor jullie hulp!
Groetjes Koen

[Uszka]

Waarom geen 5 - 6kW 3-fase omvormer. Huisaansluiting geen 3-fase?

Solis topt af op Ampere en vermogen, hetgeen het eerste is bereikt. Ik heb hier 3 Solissen hangen. Een 2,5kW. een 3kW en een 3,6kW. De 3,6kW doet max 16A bij 243,8v en drukt dan 3900w het net op.

[migjes]

Kleinesjasses schreef op vrijdag 12 april 2024 @ 10:48:
Als ik 12 panelen in serie zet kom ik op een MAX VOC van 635 V terwijl omvormer max 600 V aan kan. de VMMP is 532 V.

ook niet vergeten er nog grofweg 10% er bij te tellen voor de temperatuur van de cellen.
en dan zit je al op 700Voc.

Beter 1 string of opsplitsen naar 2 strings?

dus ja, opdelen in 2 stringen, dit kan parallel of 2x een mpp.

De max uitgang van de omvormer is 16A, afzekeren op 16A of verhogen naar 20A om uitschakelen van de automaat te voorkomen?

de groep wil je zo laag mogenlijk, dus voor 16A omvormer gewoon 16A groep gebruiken.
(een 16A groep klapt er niet uit met 16,00001A, dat is eerder rond de 18A en dat voor vele seconden voordat die reageert. maak je daar niet druk over.)

ik heb verder geen enkel probleem met een 5,2kWp op een 3,6kW omvormer.
topt een beetje af, maar dat heeft meer met de bloeddruk te maken van de gebruiker als echt verlies.
maar aan de andere kant, een 3fase omvormer geeft wel meer mogelijkheden en dat kan ook met deze setup.
dus kies zelf maar.

[DaWizza]

Het maakt weinig uit, in juni/juli top je minimaal af.

Met de 3600 omvormer in 1 string is de opbrengst ongeveer 3843kW per jaar.
In 2 strings is het theoretisch 6kWh meer. Yippie.

Zelf berekenen kan evt hier: https://www.thomasberger.be/pv/pvcalc/

[Ronald]

Dat maakt absoluut uit, @DaWizza .

@migjes heeft het enige juiste antwoord. 2 strings, anders goede kans op geroosterde omvormer.

Maar een 4-5kW 3 fase omvormer kan dit wel in 1 string… dan zelfs voorkeur.

[hesselbeertje]

Lekker in 1 string zetten, maar dan wel op een 4kw 3-fasen omvormer. Aanzienlijk minder kans op uitval door hoge netspanning.

[Kleinesjasses]

Bedankt voor jullie reacties !

Er is geen 3 fase aanwezig waar de omvormer komt te hangen (aparte garage)
Dus als ik het goed begrijp, een enkelfasige omvormer 3,6 kw op 16A of een 4 kw op 20A afzekeren. Dit telkens met 2 strings van 6 zonnepanelen.

Een groot voordeel om een 4 kw te nemen t.o.v. een 3,6 kw?

[Kleinesjasses]

Kleinesjasses schreef op vrijdag 12 april 2024 @ 10:48:
Foutje, de ligging is zuid oost

Even een vraag voor de zekerheid.
Heb volgende panelen in gedachten, 12 stuks onder een helling van 13°, ligging is zuidoost.

Gegevens paneel:
- WP 445
- VMPP = 44.3 V
- IMPP = 10.05 A
- VOC = 52.6 V
- ISC = 10.71 A

Omvormer dat ik in gedachten had is een Solis S6-GR1P3,6 Single mini

- MAX PV = 5,4 kW
- Max input voltage = 600 V
- Rated voltage = 330 V
- Start up votlage = 90 V
- MPPT voltage range = 80 - 500 V

Als ik 12 panelen in serie zet kom ik op een MAX VOC van 635 V terwijl omvormer max 600 V aan kan. de VMMP is 532 V.

Beter 1 string of opsplitsen naar 2 strings?
De max uitgang van de omvormer is 16A, afzekeren op 16A of verhogen naar 20A om uitschakelen van de automaat te voorkomen?

Alvast bedankt voor jullie hulp!
Groetjes Koen

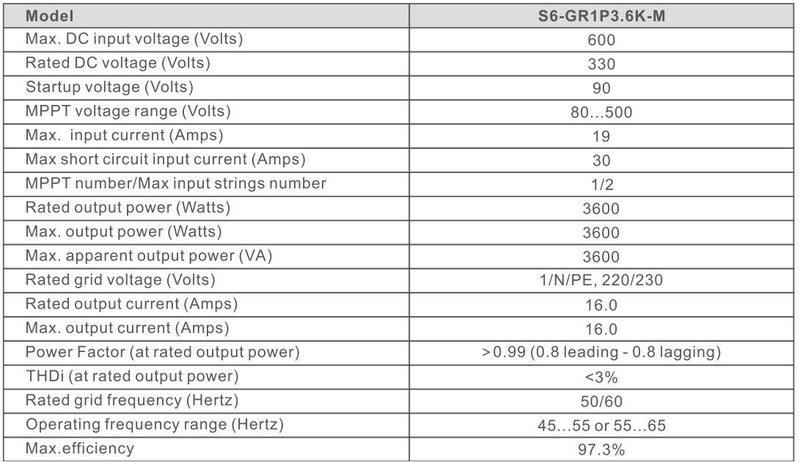

[Afbeelding]

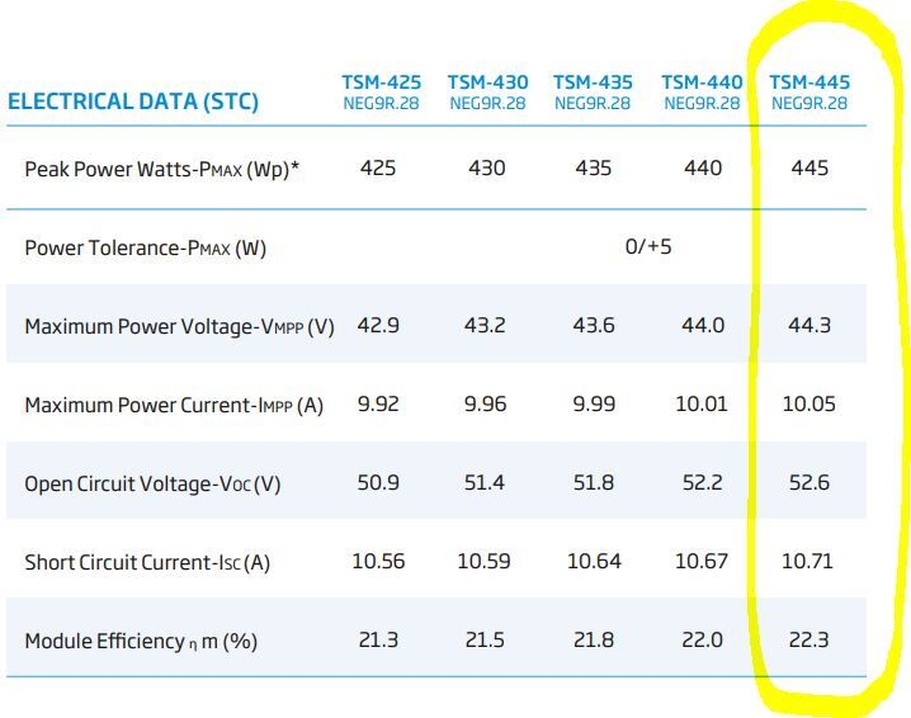

[Afbeelding]

[Ronald]

Kleinesjasses schreef op maandag 15 april 2024 @ 07:37:
Bedankt voor jullie reacties !

Er is geen 3 fase aanwezig waar de omvormer komt te hangen (aparte garage)
Dus als ik het goed begrijp, een enkelfasige omvormer 3,6 kw op 16A of een 4 kw op 20A afzekeren. Dit telkens met 2 strings van 6 zonnepanelen.

Een groot voordeel om een 4 kw te nemen t.o.v. een 3,6 kw?

Weinig. Toegankelijke simpele simulatie met Thomas Berger pvcalc.

Heb je kennis van je net spanning? Klinkt als lang AC traject met standaard bedrading waar voor PV wat veel spanning verschil op gaat zijn… nadelige als jij met lokale netcongestie te magen maken hebt.

[Dre]

Ik heb nog wel een Steca Coolcept 4200 of 3600 liggen. Ideaal voor deze string 12 panelen en door buck-technology ook uitermate efficiënte omvormers.

Je kan ook kijken naar 60 cells panelen. Daarvan kan je wel 12 in serie plaatsen en zit je redelijk rond de ideale VMPPT van 360V.

Met de Solis S6-GR1P3,6 Single mini en hoge spannings panelen moet je echt 2 strings gebruiken.

[ Voor 15% gewijzigd door Dre op 15-04-2024 09:30 ]
