Configuratie vlan in cisco sg300 / cisco air 1602

[Noboots]

Hey,

Na al heel wat gelezen en gezocht te hebben blijk ik toch met meer vragen te zitten dan voor ik beginnen lezen.

Situatie hier thuis met groeiende tieners die heel inventief zijn baart me een beetje zorgen. Slechte wifi (telenet) en meer en meer thuiswerk heeft me doen na denken over het netwerk anders aan te pakken.

Dus een recup switch (cisco sg300) en ap (cisco ap-air1602) op de kop kunnen tikken en maar beginnen in lezen.

Doelstelling is dat ik achter mijn Telenet aansluiting en switch zou plaatsen met verschillende vlans.
De tieners moeten voor niets op het netwerk van mijn pc, mijn en de partner hun thuiswerk gedeelte en backup zijn.

Hetzelfde voor de thuiswerk VPN box. Die moet ook niet aan mijn netwerk kunnen.


Dus ik dacht
- vlan voor tiener
- vlan voor thuiswerksetup
- vlan voor de ouders, back-up nas
- vlan voor 'home automation' (van den action:-))

Op deze switch zouden (later?) ook nog 2 cisco recup acces points (ap1600) komen met verschillende wifi zodat
- de tieners elk hun eigen wifi hebben
- de ouders hun eingen wifi hebben
- de home automation

Ik heb al enkele dagen aan het zoeken geweest maar vind niet de juiste info om dit ingesteld te krijgen.
Ik heb ondertussen al verschillende vlans in de switch aangemaakt, verschillende netwerken en dhcp pools... maar de poorten vlan gewijs juist zetten zodat ik tussen vlans kan werken lukt me niet.

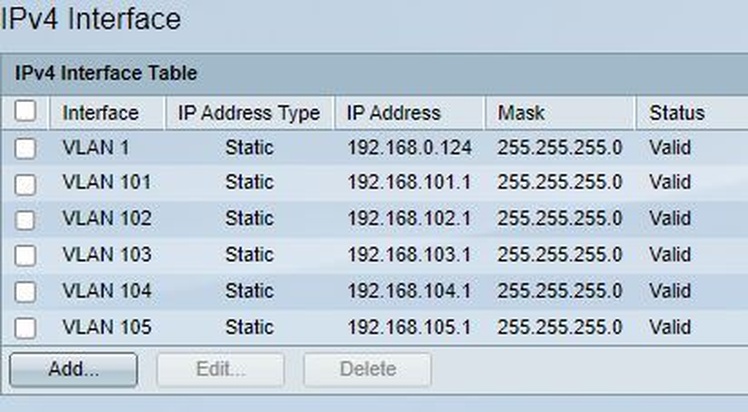

Verschillende vlans aangemaakt

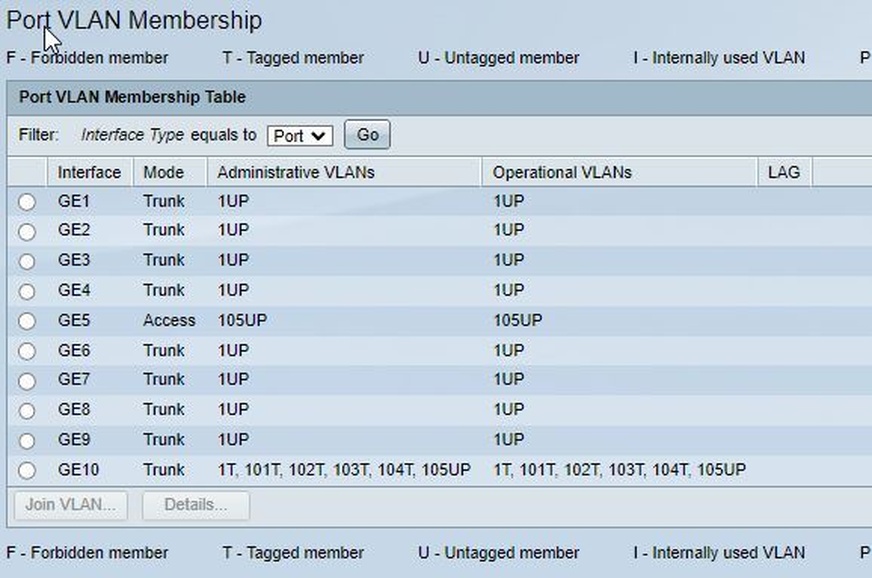

Maar dan port to vlan? (bvb vlan-105 mag enkel aan uplink naar telenet aan (poort 10)

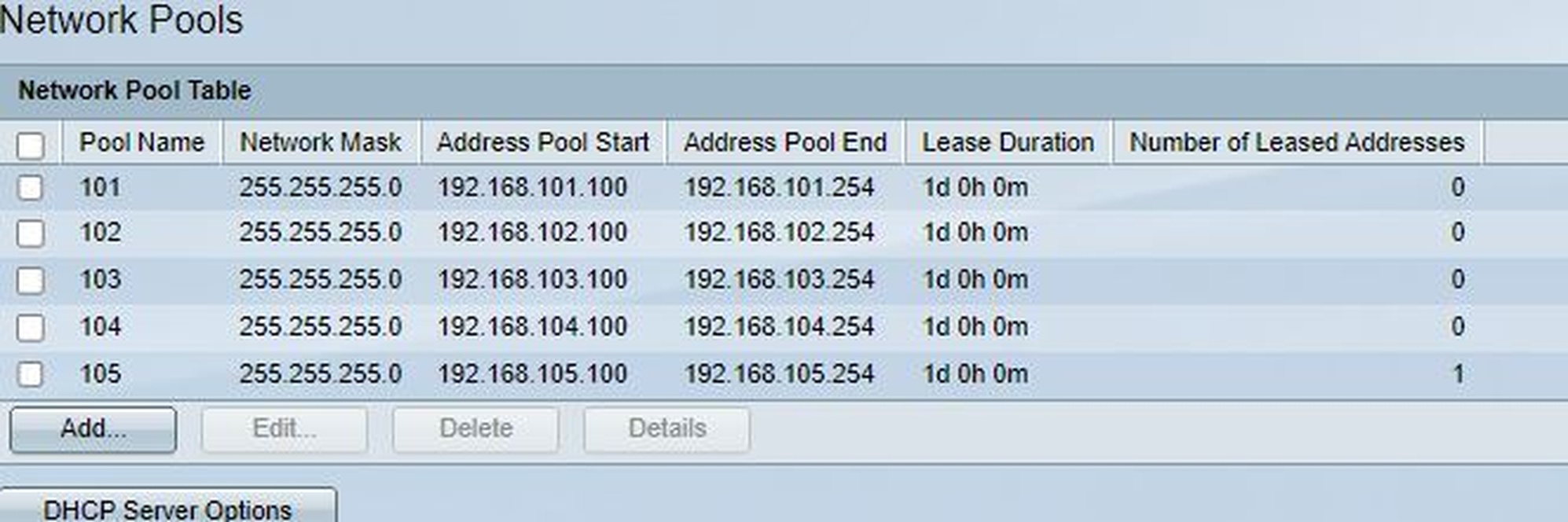

DHCP server





Iemand enige tips (tutorials / manuals) om die vlans al klaar te krijgen in de switch. Hopelijk help me het dan verder om dat access point zelf verder te doen.

Andere tips en inzichten zijn ook altijd welkom.

[ Voor 28% gewijzigd door Noboots op 04-04-2024 00:35 . Reden: print screen toegevoegd ]

[jadjong]

Je hebt nog een router nodig om al die vlans en internet met elkaar te laten praten, dat gaat met enkel deze switch en een Telenet router niet lukken.

[ChaserBoZ_]

Precies, je moet kunnen routeren tussen de vlans, met een router die vlans ondersteunt. Ik heb daar een EdgerouterX voor van een paar tientjes, die zit tussen mijn switch en de router van mijn internetprovider.

[Noboots]

Oeps,

Helemaal niet zoals ik in gedachten had.
Eventjes herbekijken en eens kijken om een router te bekomen.

Bedankt alvast

[rafbelg]

Inderdaad, eigen router nodig en wellicht ook een provider die bridge-mode ondersteunt zodat je eigen router een publiek IP-adres krijgt.
Met Telenet als provider blijkt zo'n opstelling soms moeilijk in de praktijk om te zetten omdat ze standaard geen bridge-mode ondersteunen.

[ Voor 3% gewijzigd door rafbelg op 05-04-2024 17:54 ]

[ijske]

Mag ik toevoegen dat een Cisco Air 1602 nog een Wifi 4 / Wifi-N device is , en dus maximaal 120/130 mbps doet ..

het is een dijk van een accespoint, maar zo oud dat ik er geen tijd meer zou insteken

Wel leuk om te leren

[Noboots]

Gaat hier over thuisnetwerkje en snelheid speelt nog niet zo'n geweldige rol.
Wil gewoon de boel een beetje gescheiden houden en ondertussen een en ander bij leren... Eerlijk gezegt een beetje onderschat en al veel te veel tijd in gestoken :-)
Eens een beetje uit zien voor een router aan te schaffen en dan verder te gaan.

[TheMrH]

De SG300 is een layer 2 *en* layer 3 switch. Hij kan dus ook routeren waarbij je geen losse router nodig hebt. Je moet hem wel in layer 3 modus zetten, zie bijvoorbeeld https://www.cisco.com/c/e...-300-series-switches.html

[jadjong]

TheMrH schreef op zondag 7 april 2024 @ 08:07:
De SG300 is een layer 2 *en* layer 3 switch. Hij kan dus ook routeren waarbij je geen losse router nodig hebt. Je moet hem wel in layer 3 modus zetten, zie bijvoorbeeld https://www.cisco.com/c/e...-300-series-switches.html

Hoe komen je pakketjes dan op internet terecht?

[TheMrH]

Door de routetabel correct te vullen. En uiteraard zorgen dat de DHCP server de juiste gateway voor je instelt.
De internet verbinding wordt verzorgd door het modem van de provider toch?

In principe kan je best veel met deze switch, maar wellicht ben je beter af om deze op layer 2 te laten en een uitgebreidere router met meer gebruikersvriendelijke interface inclusief firewall te gebruiken.

[jadjong]

Die routetabel invullen gaat aan de Telenet kant niet werken.
