Hoe zet ik 7 LED TIR lensjes onder een hoek van 20°?

[Juup]

Ik heb deze kleine TIR lensjes:
https://aliexpress.com/item/32770289098.html
met een (gemeten) "hoogte" van 7.8mm


en 7 LEDs op een board met een HoH afstand van 9mm

Nu wil ik die lensjes onder een hoek van 20° boven de LEDjes hebben.
Daarvoor heb ik een soort mal nodig om die lensjes tijdelijk op te leggen:



Ik heb geen 3D printer o.i.d. om dit te maken en dus niets om die lensjes vast te houden tijdens het lijmen.

Hoe ga ik dit (enigszins nauwkeurig) maken?

[ Voor 4% gewijzigd door Juup op 01-04-2024 19:54 ]

[Garyu]

Hout en een beitel? Papier maché? Lasercutter ? CNC machine ? Het ligt er een beetje aan wat je hebt, hoeveel geld je uit wilt geven, en hoe precies het moet worden.

[JukeboxBill]

Latjes (laten) zagen in die 3-hoek vorm en dan in 7 stukjes opzagen. Daarna op een plankje lijmen.

[memphis]

Latje pakken en op 1 rand een stripje plakken.

[wally1987]

Juup schreef op maandag 1 april 2024 @ 19:51:
Ik heb deze kleine TIR lensjes:
Hoe ga ik dit (enigszins nauwkeurig) maken?

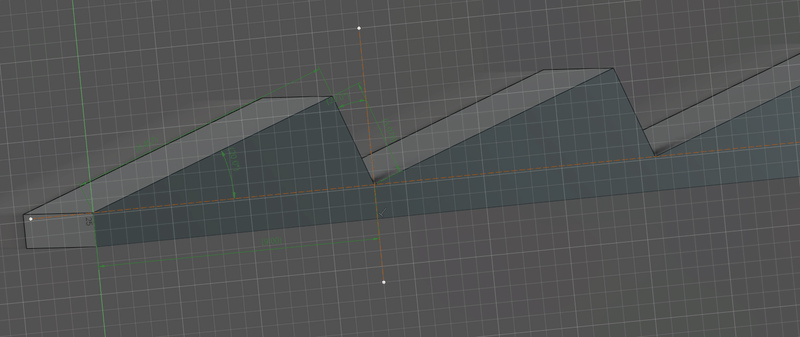

Komt dit in de buurt?
Ik kan de files voor je uploaden naar Printables of Thingiverse, printen zelf gaat me momenteel niet lukken.
(Misschien even tussen vraag & aanbod kijken, zijn er meestal wel een paar die hun diensten aanbieden.)

[ Voor 7% gewijzigd door wally1987 op 02-04-2024 00:28 ]

[_ferry_]

Welke machines heb je wel? Als je wel een tafelzaag, cirkelzaag of afkortzaag hebt, dan kun je stukjes hout (9mm multiplex bijv.) onder de juiste hoek zagen en naast elkaar lijmen, dan ben je er ook.

[ Voor 6% gewijzigd door _ferry_ op 02-04-2024 10:21 ]

[Juup]

wally1987 schreef op dinsdag 2 april 2024 @ 00:27:
Komt dit in de buurt?
Ik kan de files voor je uploaden naar Printables of Thingiverse, printen zelf gaat me momenteel niet lukken.
(Misschien even tussen vraag & aanbod kijken, zijn er meestal wel een paar die hun diensten aanbieden.)

[Afbeelding]

Oh wow dat ziet er heel goed uit.
Heel graag, dan ga ik eens kijken waar ik die kan laten printen.

_ferry_ schreef op dinsdag 2 april 2024 @ 10:18:
Welke machines heb je wel? Als je wel een tafelzaag, cirkelzaag of afkortzaag hebt, dan kun je stukjes hout (9mm multiplex bijv.) onder de juiste hoek zagen en naast elkaar lijmen, dan ben je er ook.

Ik heb een (hand)cirkelzaag en een decoupeerzaag en wat handzaagjes.
Mocht bovenstaande uiteindelijk niet lukken dan wordt het zoiets i.d.d.

[memphis]

Je hebt een cirkelzaak, die kan je toch op de gewenste hoek zetten? Dan een latje hout/kunststof zagen en die in stukjes zagen.

[wally1987]

Heb hem snel even geupload voor je, hoop dat je iemand kan vinden die hem voor je kan printen.
https://www.thingiverse.com/thing:6560726

[JukeboxBill]

memphis schreef op dinsdag 2 april 2024 @ 12:34:
Je hebt een cirkelzaak, die kan je toch op de gewenste hoek zetten? Dan een latje hout/kunststof zagen en die in stukjes zagen.

Ja, dat stelde ik ook al gelijk voor, maar dit is Tweakers, waarom zou je het makkelijk doen als het ook moeilijk kan.

[memphis]

JukeboxBill schreef op dinsdag 2 april 2024 @ 14:55:
[...]

Ja, dat stelde ik ook al gelijk voor, maar dit is Tweakers, waarom zou je het makkelijk doen als het ook moeilijk kan.

Mij lijkt het dat als je dergelijke machines in huis hebt je misschien wel iets van een technisch oog hebt.

[Juup]

Dit is echt priegel-klein allemaal.
Alleen met een fijn ijzerzaagje zou je nog iets van de gewenste nauwkeurigheid kunnen bereiken.

Daarom lijkt me 3D printen een veel beter plan (als die op tienden van mm's kunnen printen tenminste)

[MBgek]

Ik wil ‘m wel printen, heb je een DM gestuurd.
