Vervangen kapotte afvoerleiding

[Boeryepes]

Mijn vraag
Hoe dit aan te pakken? Zie de breuk in het horizontale stuk (waarschijnlijk al jaren stuk) van de afvoer van de spoelbak in schuur.

Ik heb een paar keer eerder met pvc-leidingen gewerkt dus an sich durf ik dit wel aan. Uiteraard is een loodgieter inschakelen ook een optie.

De uitdaging is om de bestaande kapotte delen netjes weg te halen. Er is weinig ruimte en het verticale stuk zit strak tegen de cv-leiding.

Mijn idee is om het hele stuk van de lichtgrijze 50mm leiding (verticale en diagonale) weg te halen met een zo klein mogelijke pijpsnijder en te vervangen door een 32mm pijp en dan een 32-50 overgang naar de horizontale 50mm pijp.

Het onderste horizontale deel van de breuk moet ik ook weer netjes krijgen (zit nog een stuk van het koppelstuk op). Ik dacht dat met een kort zaagblad te doen. Er is waarschijnlijk te weinig ruimte voor een pijpsnijder.

Kunnen jullie mij helpen met de juiste aanpak?

[ Voor 7% gewijzigd door Boeryepes op 29-03-2024 10:48 ]

[SMSfreakie]

isolatie van de CV leidingen even los maken (cq later vervangen) en dan het stukje wat op de Horizontale buis zit met een verfbrander warm stoken, dan de restanten er af pulken...

andere kant kan je ook zo de restanten afkrijgen, of vanaf een stukje hoger opnieuw opbouwen...
(doorzagen en een sokje er tussen bv)

[Boeryepes]

SMSfreakie schreef op vrijdag 29 maart 2024 @ 10:50:
isolatie van de CV leidingen even los maken (cq later vervangen) en dan het stukje wat op de Horizontale buis zit met een verfbrander warm stoken, dan de restanten er af pulken...

andere kant kan je ook zo de restanten afkrijgen, of vanaf een stukje hoger opnieuw opbouwen...
(doorzagen en een sokje er tussen bv)

Held! 5 minuten werk 😁

[Boeryepes]

SMSfreakie schreef op vrijdag 29 maart 2024 @ 10:50:
of vanaf een stukje hoger opnieuw opbouwen...
(doorzagen en een sokje er tussen bv)

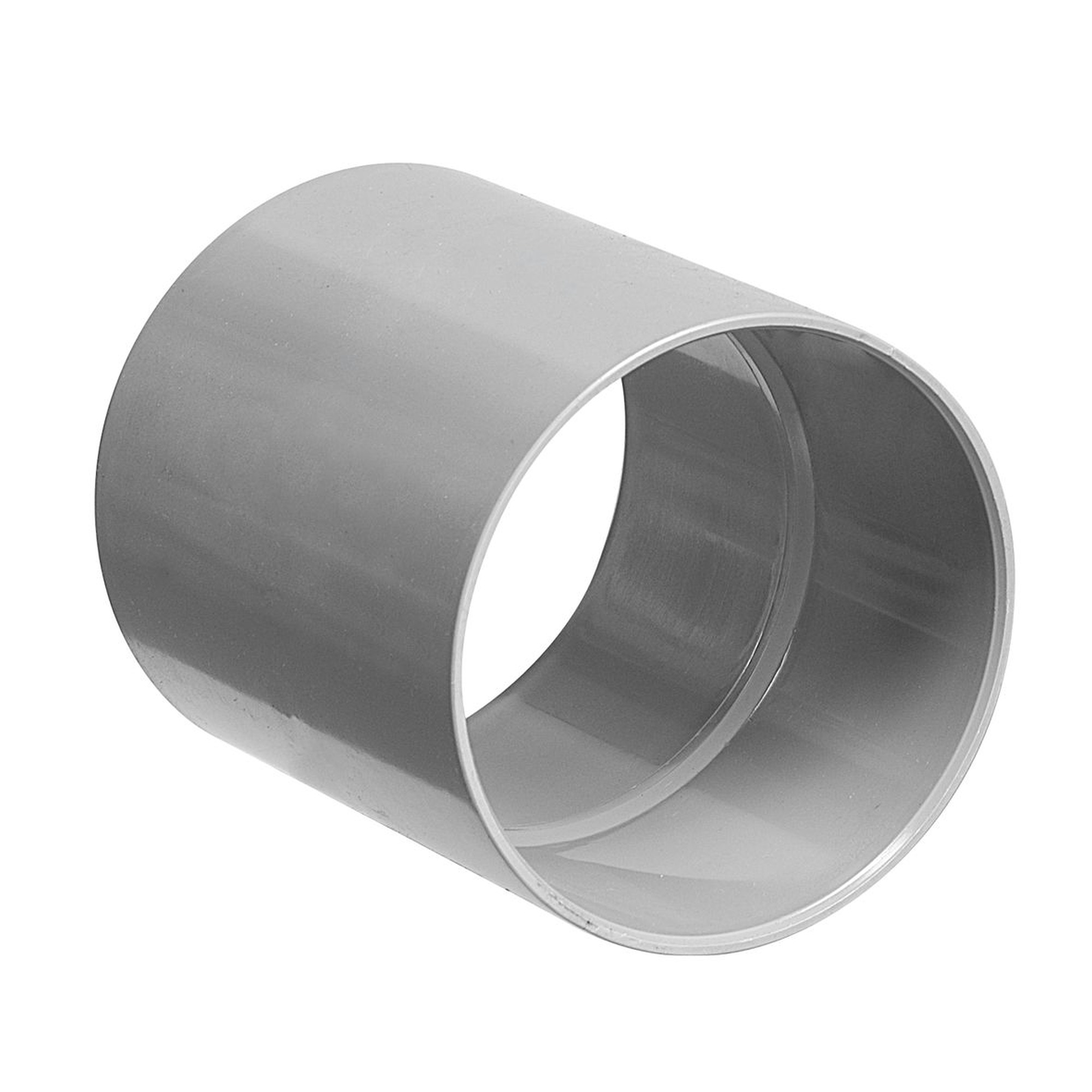

Ik moet natuurlijk het verticale stuk wat inkorten/afzagen en er dan nieuw hoekstuk opzetten, zoals deze. Ik begrijp alleen niet wat je met 'sokje' bedoelt.

[SMSfreakie]

[ Voor 95% gewijzigd door SMSfreakie op 29-03-2024 12:52 ]

[arievz]

Heb je ook de oorzaak van de breuk weggenomen? Te denken valt aan te weinig beugels, of iets zwaars dat op de leiding rust, of een leiding die net iets te lang is.

[Boeryepes]

arievz schreef op vrijdag 29 maart 2024 @ 13:07:
Heb je ook de oorzaak van de breuk weggenomen? Te denken valt aan te weinig beugels, of iets zwaars dat op de leiding rust, of een leiding die net iets te lang is.

Goede suggestie.

Gezien de de complete breuk en het feit dat de horizontale buis echt stevig in de fundering ligt, heb ik het vermoeden dat de constructie onder de spoelbak te groot is geweest en op de spoelbak wordt af en toe veel druk uitgeoefend en dat de spoelbak (dun) wat is gaan flexen.

Ik heb zoeven het hele pijpwerk onder de spoelbak vandaan gehaald en alles is gelijmd waardoor flex vd spoelbak volledig doorgegeven wordt naar het (nu) afgebroken hoekstuk.

Wat zou dan de beste oplossing zijn om een toekomstige breuk te voorkomen?

[Boeryepes]

SMSfreakie schreef op vrijdag 29 maart 2024 @ 12:49:
[Afbeelding]

Waarom dit en niet een nieuw 90 graden bocht ter vervanging van de gebroken bocht?

[arievz]

Je zou het onderste deel goed vast kunnen zetten op de muur en in het bovenste verticale stuk een expansiestuk opnemen - voorbeeld: https://www.hornbach.nl/s/expansiestuk

[Boeryepes]

Ter afsluiting: bij het opnieuw monteren van de leidingen en de nieuwe bocht, bleek dat de oorspronkelijke oplossing nooit had kunnen werken. De neergaande afvoer paste niet 90 graden op de horizontale afvoer waardoor er grote spanning op de bocht stond. Ik ben er zeker van dat de bocht hierdoor uiteindelijk is gebroken.

Ik heb een stuk beton weggehakt om de leidingen zonder spanning te kunnen monteren. Ik zet er nog een paar beugels op en dan is het weer klaar voor de eeuwigheid.
