Eigen pc gebuild meteen klapte de PSU

[falendebuilder]

Hoi,

Ik heb vandaag mijn eerste pc geprobeerd te builden. Ik had een paar filmpjes opgezocht en ging ervan uit dat alles goed gegaan was. Toen ik mijn computer opstartte gebeurde er niks. Hier na heb ik de start knop ingeduwd.
En toen klapte mijn psu er kwam een vonk uit en de zekering was gesprongen in het huis.

Ik wil weten of dit betekent dat nu alles kapot is of alleen de PSU en hoe ik dit zou kunnen testen.
Ik had alles nieuw besteld dus ik heb ergens iets verkeerd gedaan wil gewoon weten of ik nu alles kwijt ben.

[Uszka]

Begin eerst eens met een lijst onderdelen waaruit het systeem bestaat.

[sypie]

Heb je afstandshouders onder je moederbord geplaatst? Dat zijn dit soort schroefbusjes: https://www.startech.com/en-nl/computer-parts/screwnutm

[falendebuilder]

@Uszka Ja sorry beetje in paniek niet over nagedacht om mijn build te posten.

Dit is mijn build

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 7 7700 Tray	€ 235,70	€ 235,70
1	Moederborden	ASUS TUF Gaming B650-PLUS WIFI	€ 185,-	€ 185,-
1	Videokaarten	ASRock AMD Radeon RX 7900 GRE Challenger 16GB OC	€ 579,-	€ 579,-
1	Behuizingen	NZXT H5 Flow Zwart	€ 86,90	€ 86,90
1	Processorkoeling	DeepCool AG400 WH ARGB	€ 26,90	€ 26,90
1	Geheugen intern	G.Skill Flare X5 F5-6000J3238F16GX2-FX5	€ 113,95	€ 113,95
1	Voedingen	Cooler Master GX II Gold 750	€ 105,85	€ 105,85
1	Solid state drives	Lexar NM790 (zonder heatsink) 2TB	€ 124,90	€ 124,90
			Totaal	€ 1.458,20

[falendebuilder]

@sypie Nee die heb ik niet gebruikt.

[sypie]

falendebuilder schreef op zaterdag 16 maart 2024 @ 19:50:
@sypie Nee die heb ik niet gebruikt.

Dan is daar meteen de oorzaak. Die busjes moeten écht tussen je kast en moederbord.

Je moederbord direct op de metalen plaat van je kast schroeven zorgt er voor dat de soldeerpunten verbinding maken met het metaal en dat je kortsluiting maakt. In het beste geval heb je alleen een defecte voeding...

Dus: spullen weer uit de kast sleutelen, afstandhouders er tussen, spullen weer monteren en daarna nog eens testen.

[RvV]

Sowieso bijzonder dat je het passend krijgt zonder die busjes? Je bord zit dan toch ook veel te laag om een pcie kaart goed te laten passen?

[dragonhaertt]

In veel moderne kasten zitten de afstandshouders al in de plaat waar je het moederbord op plaatst geïntegreerd.

Ik kan het op de plaatjes moeilijk zien, maar mogelijk dat dat bij deze goedkope kast niet zo is.

[Raven]

RvV schreef op zaterdag 16 maart 2024 @ 19:54:
Sowieso bijzonder dat je het passend krijgt zonder die busjes? Je bord zit dan toch ook veel te laag om een pcie kaart goed te laten passen?

PCIe-kaarten ter zijde, de I/O-shield aan de achterkant past dan toch ook niet (of beter gezegd, het moederbord past er niet goed in)

[ Voor 7% gewijzigd door Raven op 16-03-2024 20:08 ]

[falendebuilder]

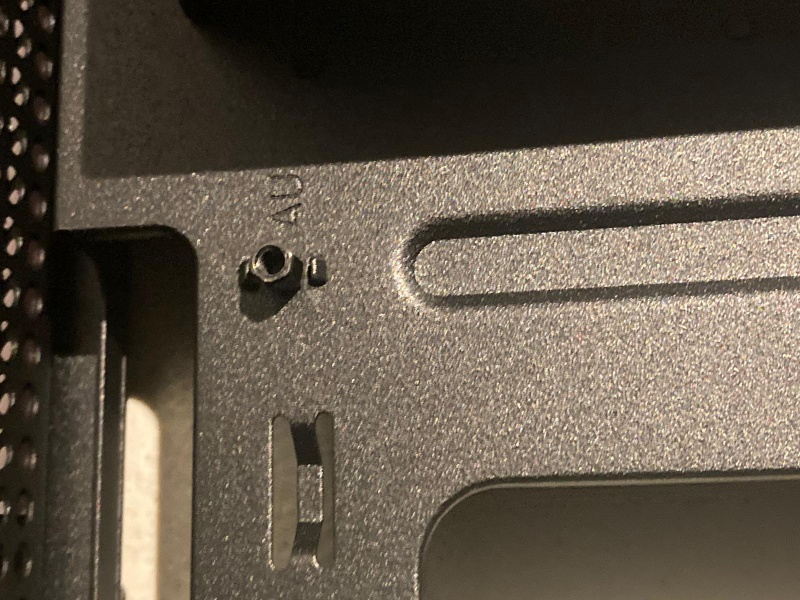

Ik heb wat fotos gemaakt van de kast hier moest het moederbord op worden geschroefd

[falendebuilder]

Alles past ook gewoon in de kast.

[Yaksa]

sypie schreef op zaterdag 16 maart 2024 @ 19:39:
Heb je afstandshouders onder je moederbord geplaatst? Dat zijn dit soort schroefbusjes: https://www.startech.com/en-nl/computer-parts/screwnutm

Die kast heb ik ook, komt gewoon met afstandshouders.

[Nielson]

Alsnog heb je kans dat je sommige afstandshouders moet verplaatsen of bijplaatsen, niet alle gaten zitten altijd op dezelfde plek. Aangezien hij een modulaire voeding heeft, controleer goed of alle kabels op de juiste aansluiting zitten, en ook dat je de PCIe en CPU aansluitingen niet door elkaar behaald hebt.

[robj28]

Kan zijn dat bijvoorbeeld de power connector voor PCI-E (GPU) en CPU omgewisseld zijn.
Maar ook reële kan dat deze PSU gewoon DOA is (ik heb persoonlijk niet zo hele goede ervaring met CM), de vraag alleen dan is of er ook andere onderdelen kapot gegaan zijn of niet.

[!mark]

sypie schreef op zaterdag 16 maart 2024 @ 19:53:
[...]
Dus: spullen weer uit de kast sleutelen, afstandhouders er tussen, spullen weer monteren en daarna nog eens testen.

Ik zou het juist even buiten de kast testen zodra er een nieuwe voeding is. Dan heb je zo min mogelijk variablen

[ikverhaar]

sypie schreef op zaterdag 16 maart 2024 @ 19:39:
Heb je afstandshouders onder je moederbord geplaatst? Dat zijn dit soort schroefbusjes: https://www.startech.com/en-nl/computer-parts/screwnutm

een unboxingvideo laat zien dat de moederbord-standoffs van tevoren geïnstalleerd zijn.

robj28 schreef op zondag 17 maart 2024 @ 19:42:
Kan zijn dat bijvoorbeeld de power connector voor PCI-E (GPU) en CPU omgewisseld zijn.
Maar ook reële kan dat deze PSU gewoon DOA is (ik heb persoonlijk niet zo hele goede ervaring met CM), de vraag alleen dan is of er ook andere onderdelen kapot gegaan zijn of niet.

Bij de GX II gebruikt de voeding dezelfde stekker voor pcie- en eps-kabels. Aan de voedingskant van de kabels kan hij ze dus onmogelijk verkeerd ingeplugd hebben. Aan de componentzijde van de kabels kost het enorm veel kracht om ze verkeerd in te pluggen, dus die kans acht ik ook erg klein. Het is z'n eerste build dus het lijkt me ook niet zo dat hij kabels van een andere voeding heeft om per ongeluk mee te wisselen.

@falendebuilder Ik zou ermee beginnen je psu te jumpstarten. Hier een beschrijving hoe je dat doet: https://bit-tech.net/guides/modding/how-to-jump-a-psu/1/
Aangezien er een vonk uit je voeding kwam, is er een flinke kans dat die dood is. Als je dat met jumpstarten al kan vaststellen, ben je erg snel klaar met de diagnose.

En als dat inderdaad de oorzaak is, dan zou ik na de aankoop van een nieuwe voeding/ontvangst nieuwe via garantie, zoals @!mark ook al zegt, eerst de onderdelen testen buiten de pc; eerst enkel het mobo, ram, cpu en koeler en kijken of je in de bios kan komen. Dan de gpu erbij, weer testen. Pas als je hebt vastgesteld dat dat nog allemaal werkt ondanks de vonk uit de voeding, dan pas zou ik de rest van de onderdelen weer aansluiten en een complete pc bouwen.
