Radar bewegings detectie (geen PIR)

[BenSKIP]

Ik bestelde bij de wl bwkwnsw Chinese Express dienst een "Radar bewegings detector" Ik dacht: "Simpel drie draden, kan niet missen."

Ik ontving echter een versie met vijf draden.

De draden hebben allemaal een eigen kleur en code.
Geel = Q
Rood = L
Wit = LD
N = Blauw en Zwart

Nou lijkt mij dat N de NUL draad zal zijn.
L de LIVE ofwel de fasedraad
LD = load?
Maar waar staat Q dan voor?


Mijn Chinees is niet zo goed.

[Thermomet3r]

kom je met google translate op je telefoon niet verder (foto maken en die laten vertalen?)

[BFmango]

Weggooien en fatsoenlijk spul bij een normale winkel bestellen 😂

[BenSKIP]

Dat heb ik inderdaad geprobeerd, maar daar kom ik niet uit.
Ik probeerde zojuist foto's te plaatsen, maar dat lijkt niet te zijn gelukt.

[BenSKIP]

"Gele lijn - Sterkte Startlijn" ??
"Witte lijn - Uitgang onder spanning staande draad" ??

[BenSKIP]

Ik hoef slechts te weten wat de gele draad doet. De rest is mij wel duidelijk.

[Kheos]

BenSKIP schreef op maandag 11 maart 2024 @ 15:02:
Ik hoef slechts te weten wat de gele draad doet. De rest is mij wel duidelijk.

sensitivity?

[Ischium]

Dat is duidelijk geen "radar sensor", dit ziet er meer uit als iets wat een relais schakelt op basis van lichtsterkte.

Iets met 5 draden is iig geen drop-in replacement voor iets met 3 draden. Voor een beter plaatje, wat was het wat je eigenlijk besteld had, waar wilde je dat op gaan aansluiten, en wat zou het moeten gaan schakelen? Want zeker als dit net-spanning moet gaan schakelen kan er best wel kans op serieuze schade zijn als je dat gele draadje zomaar ergens in prikt.

[BenSKIP]

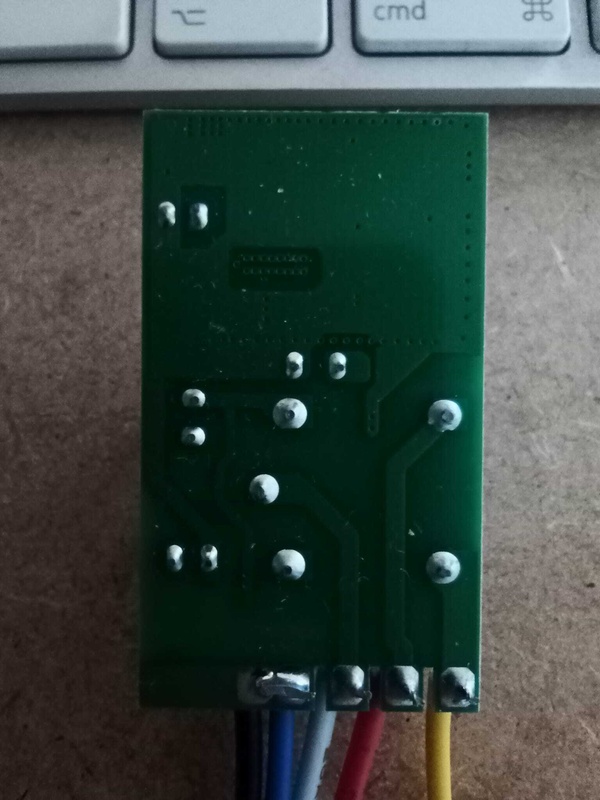

Geel zit links onder op het relais. (van onderzijde gezien)
*
* *

Q *


Daoheng relay dh3f-c-12d-sf

[BenSKIP]

Ischuim, ik was hier al bang voor. Ik denk dat het een schemer schakelaar is.

De bedoeling was om een doppler effect sensor te plaatsen i.p.v. de PIR schakelaar die ik nu gebruik.

[redwing]

BenSKIP schreef op maandag 11 maart 2024 @ 15:19:
Ischuim, ik was hier al bang voor. Ik denk dat het een schemer schakelaar is.

De bedoeling was om een doppler effect sensor te plaatsen i.p.v. de PIR schakelaar die ik nu gebruik.

Ziet er inderdaad uit als een relais met lichtsensor.

[peterpv]

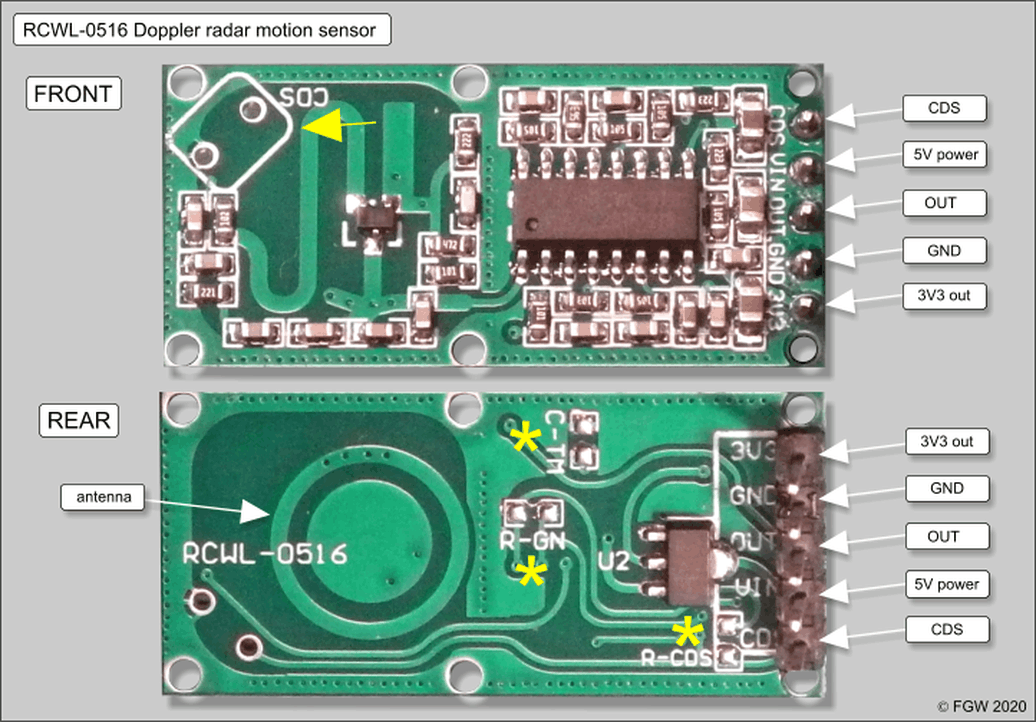

Ik gebruik zo'n module voor doppler "radar" beweginsdetectie:
(ik schrijf "radar" omdat het niet echt radar is maar een RF kring die verstemd wordt,
maar ik snap dat radar meer hightech klinkt).



Die kosten een habbekrats maar je zult wel zelf aan de gang moeten om bijvoorbeeld een lamp
op 240 V aan/uit te schakelen. Ook zit er geen DC voeding bij.

Als je zoekt op "RCWL-0516" kom je heel veel tutorials tegen om je te helpen.

Op de dat RCWL-0516 PCBtje zit een mogelijkheid om een LDR te plaatsen (gemarkeerd met "CDS")
zodat het ook nog een schemer sensor wordt

[ Voor 11% gewijzigd door peterpv op 11-03-2024 15:32 ]

[Ischium]

peterpv schreef op maandag 11 maart 2024 @ 15:28:
Ik gebruik zo'n module voor doppler "radar" beweginsdetectie:
(ik schrijf "radar" omdat het niet echt radar is maar een RF kring die verstemd wordt,
maar ik snap dat radar meer hightech klinkt).

[Afbeelding]

Die kosten een habbekrats maar je zult wel zelf aan de gang moeten om bijvoorbeeld een lamp
op 240 V aan/uit te schakelen. Ook zit er geen DC voeding bij.

Als je zoekt op "RCWL-0516" kom je heel veel tutorials tegen om je te helpen.

Op de dat RCWL-0516 PCBtje zit een mogelijkheid om een LDR te plaatsen (gemarkeerd met "CDS")
zodat het ook nog een schemer sensor wordt

Als de TS het heeft over een versie met 3 draden, dan gok ik dat hij een mmWave module bedoelt. Die hebben doorgaans plus, ground, een data-pin, en worden aangesloten op iets van een esp32 of arduino, niet direct op 220.

Vandaar dat ik ook door vroeg wat feitelijk de oorspronkelijke bedoeling was, want er word hulp gevraagt voor een probleem wat niet van toepassing is(waar 5 draden voor dienen), in plaats van dat er gevraagd word hoe deze module aan te sluiten op X om Y te doen.

[SA007]

@TS:

Geel en Rood zijn 2 schakeldraden, hij schakelt tussen de 2 draden, dus bij 'Aan' krijgt Rood en bij 'Uit' Geel spanning.

Je kan Geel dus gewoon loslaten (wel isoleren, staat spanning op).

En dit is inderdaad een schemerschakelaar, geen bewegingsmelder.

[BenSKIP]

Ik heb dit project aan de kant gelegd, ik ben immers op zoek naar een bewegingssensor. (Geen PIR)
Het projectje moet op 230V werken, want ik heb weinig inbouwruimte in de lamp.
