PC boot niet - Nieuwe Mobo/CPU/Memory

[joostsozee]

Ik heb mijn huidige systeem van een update voorzien en na alles aangesloten te hebben boot hij niet, totaal geen leven.

Setup:

uitvoering: AMD Ryzen 7 3700X (BOX) Boxed
uitvoering: Gigabyte X570 AORUS ELITE
uitvoering: AMD Radeon RX 7900 XTX
uitvoering: WD Blue SATA 3 Gb/s, 250GB
uitvoering: WD Green SATA 3 Gb/s WD10EADS, 1TB
uitvoering: be quiet! Pure Base 500 Wit
uitvoering: Samsung Odyssey G9 (G94TSSU) 49" Zwart
uitvoering: be quiet! Dark Rock 4
uitvoering: Crucial Ballistix Sport LT BLS2K8G4D32AESBK
uitvoering: be quiet! Straight Power 11 Platinum 1000W
uitvoering: Intel 660p 1TB
uitvoering: Samsung 830 series SSD 256GB
uitvoering: Samsung 840 EVO 250GB

inventaris: PC 5.0
[/i]


Ge-update onderdelen:
uitvoering: MSI MAG B650 TOMAHAWK WIFI
uitvoering: AMD Ryzen 7 7800X3D Boxed
uitvoering: G.Skill Trident Z5 Neo RGB F5-6000J3040G32GX2-TZ5NR

Het is voor mij niet de eerste keer dat ik een PC heb gebouwd, wel weer lang geleden, maar ik heb alle kabels nagelopen of het er echt wel stevig in zit, geheugen zit er echt in geklikt evenals de GPU. Ook de PSU switch gecontroleerd.

Wat viel mij op:
Ten opzichte van mijn oude moederbord heeft dit nieuwe moederbord 2x 8 pin connector, mijn oude had 1x 8-pings. De voeding die ik heb, uitvoering: be quiet! Straight Power 11 Platinum 1000W, heeft genoeg modulaire kabels. Ik kon geen 2e CPU kabel set vinden, maar wel een algemene PCI-e 8 pins die aan de voedingzijde in een vergelijkbare stopcontact gaat als de huidige CPU power kabel.

Ik heb als test dus een 2e 8pings connect in het moederbord gestoken in de hoop dat dat het probleem was. De 2e kabel heeft geen CPU label, maar als ik naar de pinnetjes kijk lijkt die exact hetzelfde als de CPU kabel.

Het moederbord heeft een mager PDF document als manuel, wat ik nog niet heb gevonden is of ik een ouderwetse jumper moet plaatsen.

Kan iemand mij bevestigen of ik inderdaad met 2x8 pin moet werken voor de CPU power en maakt de kabel label daarin uit.

Kan ik een systeem booten zonder memory, enige nieuwe onderdeel dat niet 100% nieuw is. Kan dat zorgen voor een totale NIET boot?

Dank voor het meedenken,

Joost

[Wimmel]

joostsozee schreef op donderdag 7 maart 2024 @ 10:24:
Ten opzichte van mijn oude moederbord heeft dit nieuwe moederbord 2x 8 pin connector, mijn oude had 1x 8-pings. De voeding die ik heb, uitvoering: be quiet! Straight Power 11 Platinum 1000W, heeft genoeg modulaire kabels. Ik kon geen 2e CPU kabel set vinden, maar wel een algemene PCI-e 8 pins die aan de voedingzijde in een vergelijkbare stopcontact gaat als de huidige CPU power kabel.

Ik heb als test dus een 2e 8pings connect in het moederbord gestoken in de hoop dat dat het probleem was. De 2e kabel heeft geen CPU label, maar als ik naar de pinnetjes kijk lijkt die exact hetzelfde als de CPU kabel.

De kans is aanwezig dat er nu zaken defect zijn aan je moederbord. Een PCI-e kabel heeft een andere pin-out dan een EPS-12V connector.

edit:

Volgens gebruikers op het MSI-forum is het voldoende om alleen CPU_PWR1 aan te sluiten:

For the CPU to get powered, only one 8-pin EPS connector plugged into CPU_PWR1 is necessary. The second header CPU_PWR2 is there to spread the total power distribution over two plugs and two cables, in order to prevent the cables or plugs from heating up too much when you have a CPU with a very high power draw.

[ Voor 18% gewijzigd door Wimmel op 07-03-2024 10:47 ]

[Sissors]

Dat laatste is wel slecht dat het niet in de handleiding staat. Maar zonder geweld hoort een PCIe 8 pins niet in de CPU connector te gaan. Dus of je hebt geweld gebruikt, of het was geen PCIe 8 pin.

Verder zeg je totaal geen leven, dus geen enkele fan gaat draaien, geen enkel LEDje gaat aan, geen enkel geluidje van de voeding of wat dan ook? In dat geval heb je wel de stekker erin gestoken (oké deze is beetje flauw)? Niet misschien de knop op achterkant van je voeding omgezet bij het uitbouwen en vergeten terug te zetten (deze is serieuzer bedoelt)?

Hij heeft fout LEDjes, maar als ding helemaal niks doet neem ik aan dat die ook weinig doen.

[joostsozee]

Helaas wat beperkt bereik, maar dank voor jullie reacties.

Ik heb absoluut geen geweld gebruikt bij het inpluggen van stekkertjes. Zowel niet aan de mobo kant als aan de voeding kant. Alle stekkertjes konden gewoon in de contacten zoals hey bedoeld was.

Het enige dat mij opviel dat van de originele CPU voedings kabel er aan de voeding-kant er 2 pinnen leeg waren, totaal uit mijn hoofd dus 10 pinnen waarvan er 2 leeg. Aan de cpu kant van de kabel zijn het er 8 en alle 8 in gebruik. Die kant bestond uit 2 stuks van 4pin connector. De extra kabel die ik gebruik heeft aan de cpu kant ook 8 in gebruik, maar aan de voeding-kant zijn well alle opties in gebruik.

Zowel in de boot met de originele setups, dus 1x 8 pin cpu kabel, als in de boot met 2x 8 pin voeding voor de cpu in het moederbord gebeurde er helemaal niks. Geen lampjes, leds kliks of ventilatoren die draaide, niet voor een seconde. Mijn eerste check was dan ook de switch op de voeding en daarna de input van de front IO die de aan en uitknop regelt.

Is mijn aanname überhaupt juist dat dit moederbord en cpu 2x8 pin voeding nosig hebben?

[JohnnyV76]

Toevallig heb ik kort geleden een systeem gebouwd met hetzelfde moederbord, CPU en RAM. Alles ook in een nieuwe kast gezet (NZXT H6). Bij de eerste keer aanzetten ging gelukkig wel alles draaien en branden maar bleef toen hangen op de CPU en RAM leds. Nu wist ik dat je de eerste keer geduld moest hebben bij het trainen van het geheugen maar hij bootte niet door. Ik had ook maar 1 van de 8 pins CPU connectors aangesloten want ging er vanuit dat een 2e alleen nodig zou zijn bij flink overklokken. Daarna gelezen in het boekje (wie doet dat ook) dat beide CPU connectors aangesloten moeten worden en dat ik het RAM in A2 + B2 moest stoppen ipv A1 + B1. Na die aanpassingen duurde het nog wel even maar na een minuutje oid gingen de leds uit en bootte hij door. Nu denk ik dat het bij mij vooral het geheugen was wat in de verkeerde sloten zat en dat er bij jou mogelijk meer aan de hand is omdat je helemaal geen sjoege krijgt. Zoals ik zei, ook met maar 1 CPU kabel aangesloten ging alles draaien. Je hebt de grote, brede 24pins kabel ook aangesloten neem ik aan?

Het feit dat er helemaal niks gebeurd betekent imho dat het niet iets is met je CPU of geheugen oid maar of iets met je kabels/voeding, de front I/O aansluiting of in t vervelendste geval iets met je moederbord. Helaas bij de vorige PC die ik bouwde gehad dat het moederbord niet werkte. Je zoekt je suf en probeert vanalles maar als je moederbord een elektrostatische optater heeft gehad (heb je alles goed ge-aard en ontladen tijdens het bouwen?) dan is het trekken aan een dood paard. Een kortsluiting kan ook nog als je niet alle juiste spacers hebt gebruikt bedenk ik me nu.

[Sissors]

Zoals @Wimmel al schreef, die aanname is niet correct, met 1x8 pins zou het prima moeten werken. Als die andere kabel er probleemloos in gaat neem ik aan dat het simpelweg geen PCIe kabel is. Je kan ook zelf kijken hierboven hoe hij eruit ziet en welke kabel het dan moet zijn. Volgens de handleiding heeft jouw voeding 2x 8 pins connector voor CPU (Eentje die in 2x4 opgesplitst kan worden, en eentje die gewoon vast 8 pinnen heeft).

[joostsozee]

Dank voor de reactie, weer thuis en jullie tips aan het nalopen.

De kabel die ik extra heb gebruikt heeft GEEN PCI-E markering maar is naamloos. Bijgevoegd de foto's.

Foto 1 - PSU. Ik gebruik voor de CPU de 10-pins contact midden onderaan. In mijn vorige PC altijd de rechter gebruikt die dan verloopt naar een 2x 4pins connector en dat ging altijd goed. In deze nieuwe setup dus ook de linker 10-pins gebruikt. Dus niet de PCIe 12pins erboven.


Foto 2: Het moederbord ingezoomd op de 2x 8 pins. Links CPU PWR 1 en recht PWR 2.

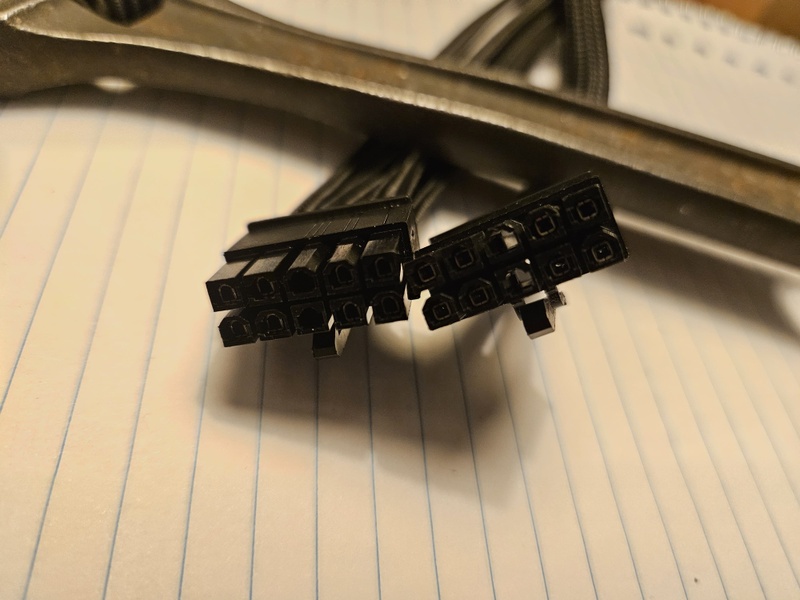

Foto 3: Links de naamloze kabel vs rechts de CPU Kabel, let op 10 pins met beide 2 leeg. Die gaan dus in de PSU.


Foto 4: Links de naamloze kabel vs rechts de CPU kabel die ik in CPU PWR 1 en 2 respectievelijk heb gestoken (eerste keer alleen links, geloof ik....).


Het enige verschil dat ik heb kunnen onderscheiden in de kabels is los van de markering is aan de Moederbord/CPU kant: Plastic pinnetjes vierkant vs vierkant met 1 zijde afgerond. Het patroon komt wel overeen met een EPS-12v die @Wimmel poste.

[Sissors]

Ik denk sowieso niet dat dat het probleem is, of er nou 1 of twee kabels in zitten. Je kan iig een basis check voor je PSU doen:
https://www.corsair.com/u...-a-psu-power-supply-unit/

Nu weet ik niet of jij een semi-passieve fan hebt, en of die allemaal aan begin even draaien, maar makkelijke test om mee te beginnen. En als je multimeter hebt kan je bijvoorbeeld nameten of er spanning op de aan/uit switch pinnen staat.

[joostsozee]

Ik kom zo met een gênante update vrees ik.

Iets met een grote kabelboom waar 4 dunne draadjes weg gemoffeld waren gelabeld Power SW en -P LED en +P LED op staan....

[Sissors]

joostsozee schreef op donderdag 7 maart 2024 @ 22:54:
Ik kom zo met een gênante update vrees ik.

Iets met een grote kabelboom waar 4 dunne draadjes weg gemoffeld waren gelabeld Power SW en -P LED en +P LED op staan....

Haha, ik ging ervanuit dat je een schroevendraaier oid tussen je power switch pinnen had gestopt op basis van:

daarna de input van de front IO die de aan en uitknop regelt.

Maar dat staat er natuurlijk niet. Maar goed nieuws, hopelijk gaat de rest wel soepel

[joostsozee]

Witte rook!

Waar ik mij graag achter verschuil, want tjonge jonge dit was wel knullig. Zat helemaal verstopt in mijn mooi weg gewerkte kabelboom. Front IO was wel aangesloten, maar niet de aan en uit knop. Systeem draait als een zonnetje en hier kan een slotje op.

Moraal van het verhaal, kabel management kunnen wij allemaal, maar doe het niet te goed!

[JohnnyV76]

Gelukkig was het iets knulligs! Gebeurt ons allemaal wel eens. Beter dit dan een defect moederbord.
Zijn altijd spannende momenten als je een pc gebouwd hebt... alles aangesloten.. check... nou daar gaan we... aan knop indrukken en......... als er dan niks gebeurt is zo'n teleurstelling.

[g v g]

Ondertussen is mijn build ook klaar en helaas: doet ook niets na 230V power on.

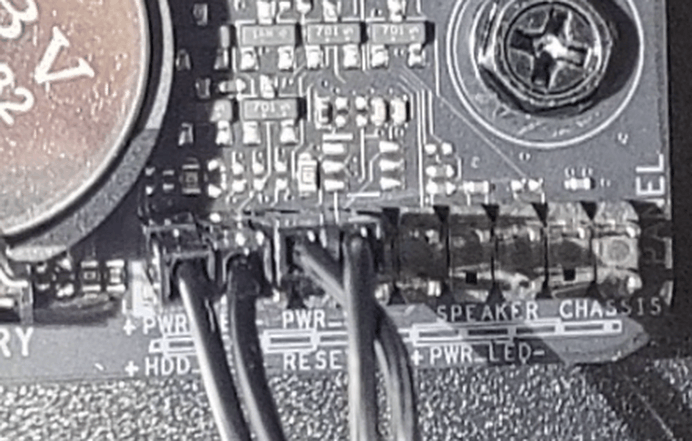

Ik plaats het hier omdat we dezelfde voeding en ongeveer dezelfde kast hebben, maar ik heb wel de stekkertjes ingeplugged:

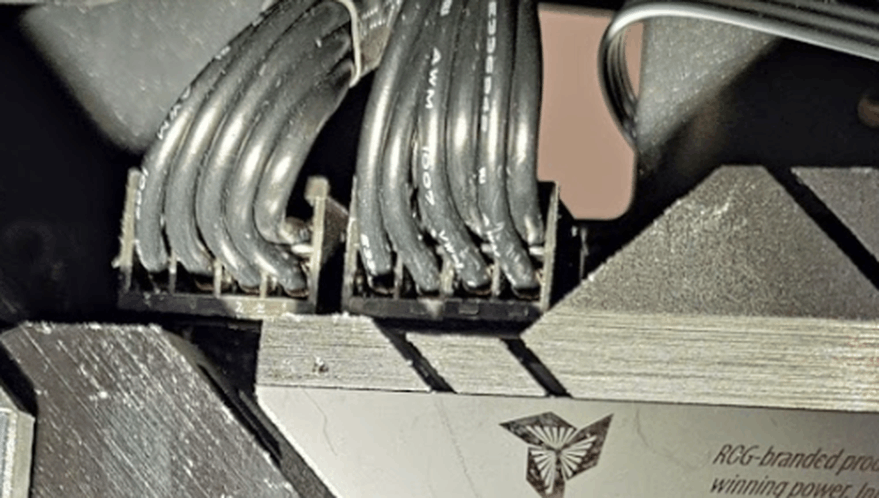

Ook de CPU voeding (ik heb ze alle 2 aangesloten):


En de MB voeding:

Ook op dat start knopje duwen heeft geen effect.

Ondertussen ook al "Hangen en Opstartproblemen troubleshooter" en https://www.asus.com/support/faq/1042632/ diagonaal gelezen.

De teleurstelling is nu wel heel groot, ik weet ook niet weer wat doen. Gelukkig heb ik alles in 1 winkel gekocht en hebben ze me support beloofd (alternate)

[g v g]

Ondertussen wat geëxperimenteerd en als ik de rechtse CPU PS stekker los maakt, boot hij wel....

Misschien had ik van de rechtse enkel de 4 pins gedeelte van de connector moeten gebruiken?

@joostsozee : jij hebt dezelfde PS, kan je me vertellen hoe jij de PS op de CPU PS hebt aangesloten? 8 pin + 8 pin of 8 pin of 8 pin + 4 pin?

alvast bedankt

PS: deze zijn nu los, en nu boot ik tenminste. Maar wellicht kan ik de CPU 1 versie toch insteken, dat probeer ik ASAP.

[ Voor 39% gewijzigd door g v g op 10-03-2024 18:42 ]
