Onderdeel voor armatuur nodig

[Rzaan]

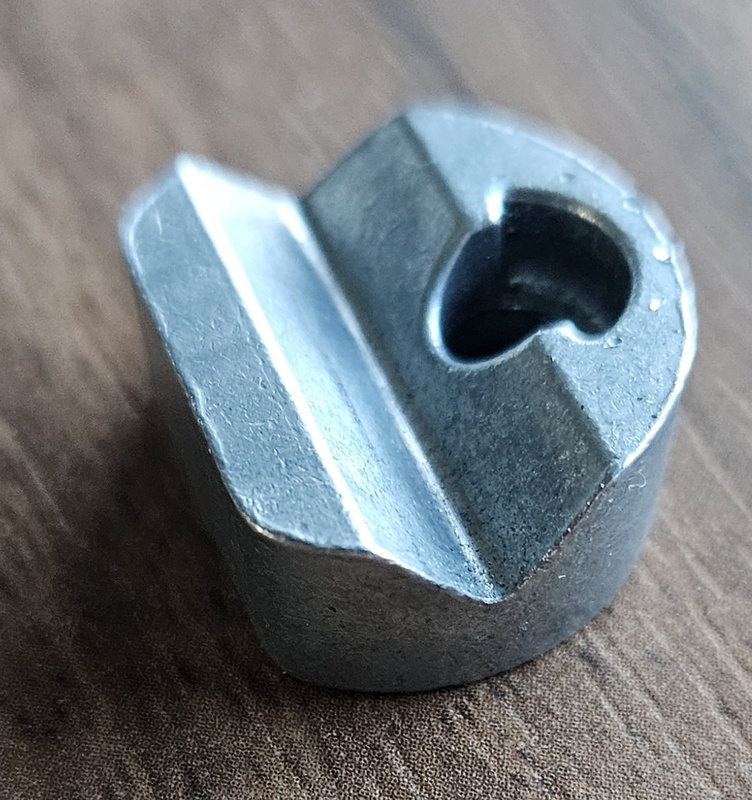

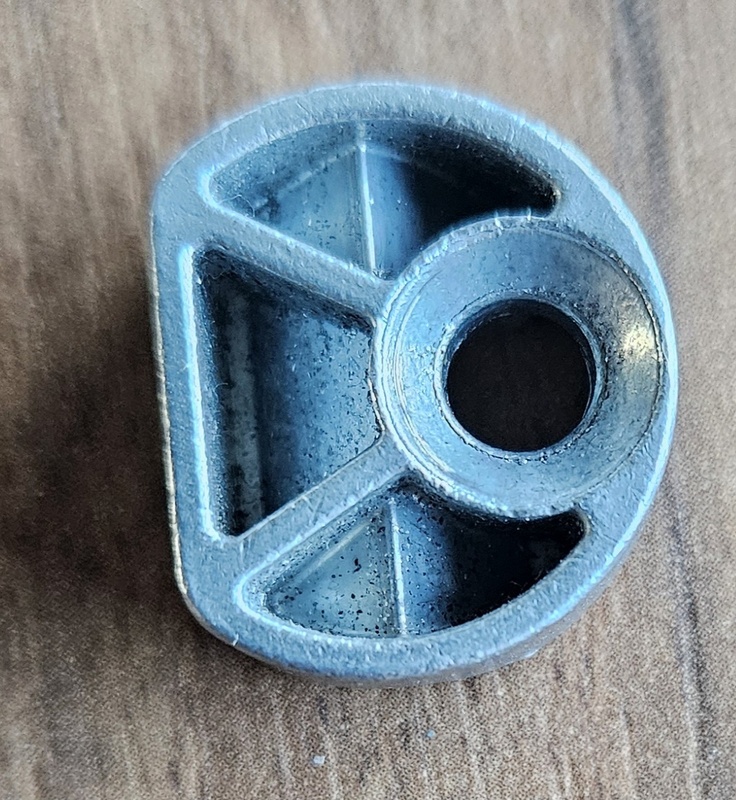

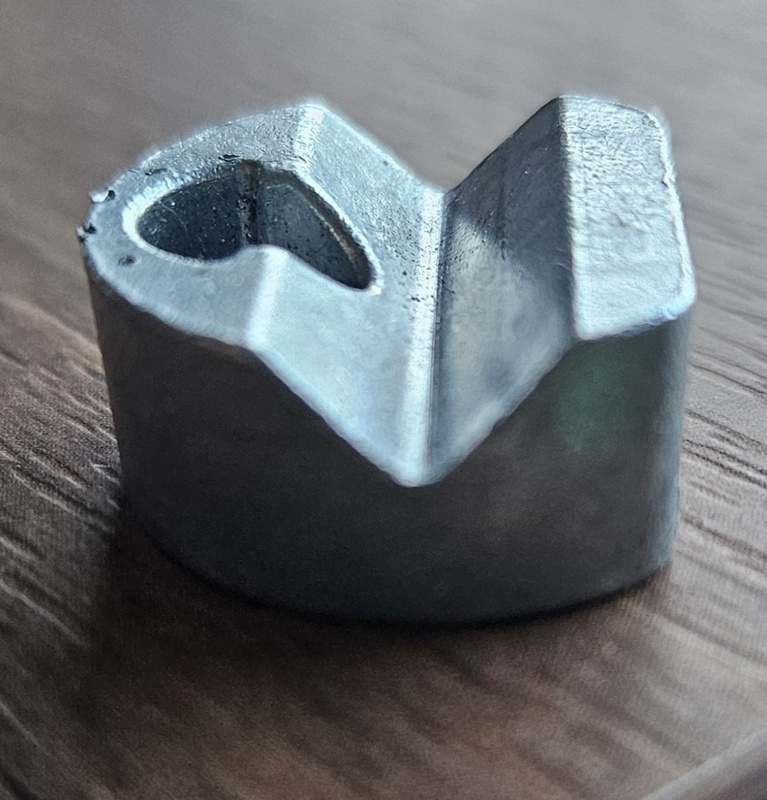

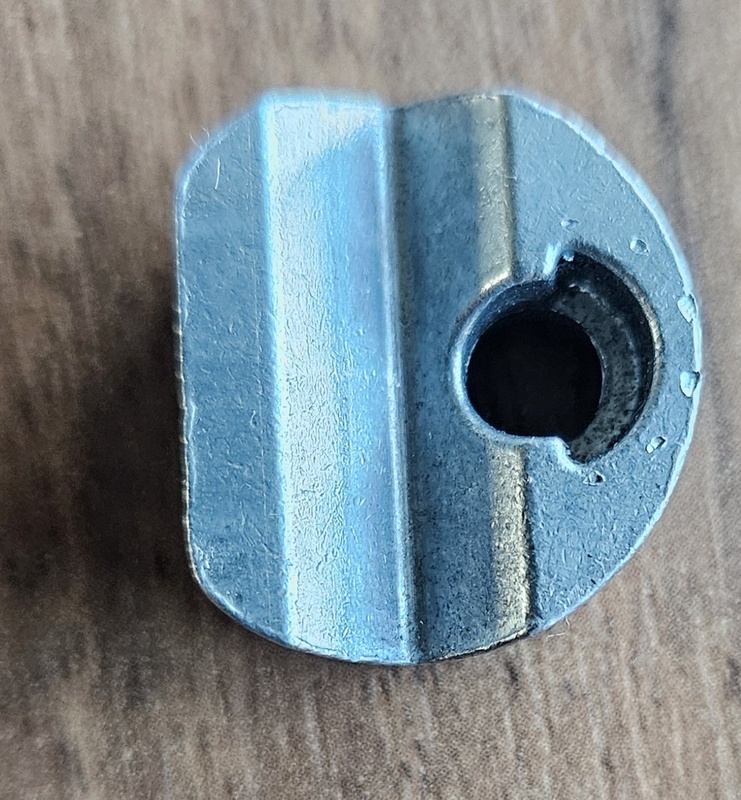

Dit onderdeel heb ik nodig voor een lamp-armatuur.
Het wordt middels een M6 schroef bevestigd aan een 3030 profiel.

Heb al gezocht met image search, maar vind niets wat er op lijkt.
Ik zou ook niet weten hoe je zo'n ding zou moeten noemen.
Het is ± 9 mm dik en 21 mm doorsnede op de breedste zijde.

[Ryen]

3d-printen?

[Matadores]

Is er geen merk bekend van de lamp? Staat er niets op het armatuur?

[Yaksa]

Rzaan schreef op woensdag 28 februari 2024 @ 12:05:
Dit onderdeel heb ik nodig voor een lamp-armatuur.
Het wordt middels een M6 schroef bevestigd aan een 3030 profiel.
Heb al gezocht met image search, maar vind niets wat er op lijkt.
Ik zou ook niet weten hoe je zo'n ding zou moeten noemen.

Heten die dingen geen profiel hamermoer of schuifmoer?

[Rzaan]

Yaksa schreef op woensdag 28 februari 2024 @ 21:42:
[...]

Heten die dingen geen profiel hamermoer of schuifmoer?

Het lijkt wel uit die familie te komen, maar ik kan online niks vinden.
Misschien hebben ze het speciaal alleen voor de lamp laten maken.

[rickhaha]

Ik ken zulke moeren als een t-nut. Maar dit is wel een variant die ik nog niet eerder gezien heb.

[JukeboxBill]

Geen oplossing, maar ik voel met je mee.
Een onbenullig onderdeel, maar essentieel voor het repareren van een vaak duur apparaat.
Mijn oplossing is dan om iets te vinden dat er op lijkt en dan door zagen, vijlen of elke andere bewerking te zorgen dat het past.

[Rzaan]

JukeboxBill schreef op woensdag 28 februari 2024 @ 23:46:
Geen oplossing, maar ik voel met je mee.
Een onbenullig onderdeel, maar essentieel voor het repareren van een vaak duur apparaat.
Mijn oplossing is dan om iets te vinden dat er op lijkt en dan door zagen, vijlen of elke andere bewerking te zorgen dat het past.

Dat ga ik waarschijnlijk ook doen.
Een rechthoekige moer en daar een sleuf inzagen/frezen.
Zoek me suf. Heb ik heel Europa alle fabrikanten van bijzondere moeren en aanverwanten gezien, zo lijkt het.

[Martensupport]

Mocht je het merk of type van het armatuur weten, dan kan je nog zoeken op de naam en termen “(mounting) bracket”, “clamp”, “fixture” of“locking nut” eventueel in combinatie met m6, 3030 profile.

[ Voor 8% gewijzigd door Martensupport op 29-02-2024 00:10 ]

[Dinsterzz92]

Heb je een foto van het profiel waar die in moet? Misschien dat iets anders op kan werken

[Erebus1]

Van waar ben je ergens ?

[Rzaan]

Dinsterzz92 schreef op donderdag 29 februari 2024 @ 07:30:
Heb je een foto van het profiel waar die in moet? Misschien dat iets anders op kan werken

Hij zit met een boutje bevestigd aan een 3030 profiel.
Hij ligt er dus bovenop.

[Rzaan]

Martensupport schreef op donderdag 29 februari 2024 @ 00:05:
Mocht je het merk of type van het armatuur weten, dan kan je nog zoeken op de naam en termen “(mounting) bracket”, “clamp”, “fixture” of“locking nut” eventueel in combinatie met m6, 3030 profile.

Het is van de lamp Cloud van Frank Gehry.
Wellicht is het een onderdeel dat oorspronkelijk helemaal niet voor de lampenindustrie werd gemaakt.
Maar dat het uit de automatisering of auto-techniek komt.

[Rzaan]

Erebus1 schreef op donderdag 29 februari 2024 @ 09:03:
Van waar ben je ergens ?

Omgeving Eindhoven

[twooggy]

Wellicht de fabrikant benaderen?

Het lijkt op dit model: CLDXL-12-8027-DD

In de specificatie PDF zitten contactgegevens.

[Frontysco]

Waarom niet zoals eerder geopperd, 3d printen?

[Rzaan]

Frontysco schreef op vrijdag 1 maart 2024 @ 08:04:
Waarom niet zoals eerder geopperd, 3d printen?

Ik heb er zelf geen.
Zou ook niet weten hoe ik dat aan moet pakken, want dan moet je toch een soort van tekening aanleveren?

[TorxWorx]

Rzaan schreef op vrijdag 1 maart 2024 @ 08:58:
[...]

Ik heb er zelf geen.
Zou ook niet weten hoe ik dat aan moet pakken, want dan moet je toch een soort van tekening aanleveren?

Daar komt het wel ongeveer op neer. Je hebt een 3d model nodig om een stl / 3mf / STEP bestand te genereren. Het stl / 3mf / STEP bestand kan dan worden omgezet in G-code voor een 3d printer.

Mijn tip zou zijn om hier eens iemand te vragen: categorie: Grafisch ontwerp en 3d visualisatie

[GoldenLeafBird]

Rzaan schreef op vrijdag 1 maart 2024 @ 08:58:
[...]

Ik heb er zelf geen.
Zou ook niet weten hoe ik dat aan moet pakken, want dan moet je toch een soort van tekening aanleveren?

Zo te zien zit er een repair cafe in Eindhoven en omstreken. https://www.repaircafeeindhoven.nl/

Daar zitten vrijwilligers die juist dit soort kleine reparaties hartstikke leuk vinden om te doen. Die hebben ook gereedschappen, waaronder 3D-printers en ervaring.

[ Voor 6% gewijzigd door GoldenLeafBird op 01-03-2024 12:33 ]

[JukeboxBill]

Nu ik de foto van de lamp zie, lijkt mij dat nogal duur en design-achtig.
Het onderdeel zelf is vast wel van een van de vele fabrikanten van aluminium profielen voor apparaten- en kastenbouw. Voor niet-ingewijden is dat een doolhof om iets te vinden in die ellenlange catalogi.
Ik heb zelf wel eens van dat spul bij https://www.damencnc.com/nl/ gekocht. Maar die levert maar een beperkt assortiment van 2 of 3 merken.

Volgens mij zou de fabrikant van de lamp toch op z'n minst de naam van het onderdeel moeten kunnen vertellen en van welk merk het is.

[Glewellyn]

Ik zou even contact opnemen met Belux, als ik het goed heb is dat de fabrikant.

Belux The Netherlands
Industrieweg Noord 1152
NL-3660 Oudsbergen
[e-mail]
www.belux.com
T: [phone]
F: [phone]

[Frontysco]

Als jij het 3model aanlevert, wil ik m tegen verzendkosten wel voor je printen.

Uitdaging zit m dus in je ontwerp kunsten 🙂

[Rzaan]

Frontysco schreef op vrijdag 1 maart 2024 @ 16:45:
Als jij het 3model aanlevert, wil ik m tegen verzendkosten wel voor je printen.

Uitdaging zit m dus in je ontwerp kunsten 🙂

Die zijn nul
Maar hartelijk dank voor het aanbod.
Ik moet me eens gaan verdiepen in het ontwerpen, want hoe vaak ik al niet gedacht heb 'ik zou willen dat ik kon printen'.

[Glewellyn]

Ik weet niet goed waarvoor het onderdeel dient, is het qua krachten die erop komen te staan een goed idee om dit metalen onderdelen te vervangen door plastic?

[Rzaan]

Glewellyn schreef op vrijdag 1 maart 2024 @ 17:07:
Ik weet niet goed waarvoor het onderdeel dient, is het qua krachten die erop komen te staan een goed idee om dit metalen onderdelen te vervangen door plastic?

Er wordt een stangetje van Ø 4 mm en 50 cm langs mee op zijn plaats gehouden.
Dat stangetje (4 stuks) 'draagt' intern de wolk.

[Glewellyn]

Rzaan schreef op vrijdag 1 maart 2024 @ 17:24:
[...]

Er wordt een stangetje van Ø 4 mm en 50 cm langs mee op zijn plaats gehouden.
Dat stangetje (4 stuks) 'draagt' intern de wolk.

[Afbeelding]

Kan je een foto maken van een van dezelfde onderdelen die nog wel gemonteerd zitten?
Als je met dan met een schuifmaat ook nog wat afmetingen kan nemen van het losse onderdeel kan ik daarmee misschien een vervangend onderdeel tekenen in Fusion360.

[Rzaan]

Glewellyn schreef op vrijdag 1 maart 2024 @ 17:42:
[...]


Kan je een foto maken van een van dezelfde onderdelen die nog wel gemonteerd zitten?
Als je met dan met een schuifmaat ook nog wat afmetingen kan nemen kan ik daarmee misschien een vervangend onderdeel tekenen in Fusion360.

Heel vriendelijk, maar doe vooralsnog geen moeite. Ik ga eerst even aan de slag met een rechthoekige moer, denk ik.

[Frontysco]

Rzaan schreef op vrijdag 1 maart 2024 @ 17:05:
[...]

Die zijn nul
Maar hartelijk dank voor het aanbod.
Ik moet me eens gaan verdiepen in het ontwerpen, want hoe vaak ik al niet gedacht heb 'ik zou willen dat ik kon printen'.

Ach, dat valt best mee. Begin maar eens met Tinkercad. Het kost vnml tijd 🙂

[guido66]

Glewellyn schreef op vrijdag 1 maart 2024 @ 17:07:
Ik weet niet goed waarvoor het onderdeel dient, is het qua krachten die erop komen te staan een goed idee om dit metalen onderdelen te vervangen door plastic?

Je kunt het ook in aluminium of rvs laten printen.

Een beetje handige bankwerker maakt trouwens binnen no time een werkend alternatief uit een stukje rond staal, alleen dat rare segment in het gat zou een probleem kunnen zijn, maar of dat erg is voor het functioneren is zo niet te bepalen.

[ Voor 12% gewijzigd door guido66 op 01-03-2024 20:10 ]

[Rzaan]

guido66 schreef op vrijdag 1 maart 2024 @ 20:08:
[...]


Je kunt het ook in aluminium of rvs laten printen.

Een beetje handige bankwerker maakt trouwens binnen no time een werkend alternatief uit een stukje rond staal, alleen dat rare segment in het gat zou een probleem kunnen zijn, maar of dat erg is voor het functioneren is zo niet te bepalen.

Denk dat dat deel vooral bedoeld is om gewicht te besparen maar niet ten koste van stevigheid.

[Illusion]

Je kan ook een stukje aluminium rondstaf van de juiste diameter bestellen, en je een uurtje boos maken met een boormachine, ijzerzaag en vijl.

Het juiste aluminium is prima te verwerken (veel makkelijker dan staal), veel sterker dan hout of 3dprinten en helemaal niet zo duur. Meeste kosten zitten dan in zaag-/handling- en verzendkosten.
https://onlinealuminium.nl/rondstaf
