Hoe connecten draden netwerkkabel met contacts loadbar plug?

[PadrePedro]

Hallo,

Ik ben bezig met uit te vlooien hoe ik verschillende soorten netwerkkabels kan terminaten, zowel toolless als met regular plugs. Ook connectie met keystones bekijk ik.

Er is echter iets wat ik niet goed begrijp. Als ik al die procedures en filmpjes bekijk, én als ik kijk naar wat mijn electricien bij me thuis heeft gedaan (kabel in keystones, aan patchpaneel), dan lijkt het alsof de 8 draden van de netwerkkabel niet echt direct connecteren met de contacten van de loadbar van de keystone of RJ45 plug. Bvb. 2:30 - 3:00 in filmpje YouTube: montage connecteur rj45 sans outil
Zoals ik het zie raakt de isolatie van de draadjes de contacten van de load bar (en vandaar snap ik het dan wel, aangezien die contacten dan weer de contacten van de PCB van de plug raken).

Ik ben dus effe niet goed mee met hoe de koper van de draadjes effectief fysisch verbinden met de keystone of RJ45 plug. Is het magnetisch of moet er toch echt fysisch contact zijn, maar ik zie niet goed hoe dit in dat laatste geval precies gebeurt...

Dit is zeker een beginnersvraag en mogelijk sla ik me voor het hoofd als ik het antwoord lees, maar toch, ik zie het nu effe echt niet...

Alvast bedankt voor alle hulp!

Pedro

[CyBeRSPiN]

Fysisch contact. Draadjes worden in een wig gedrukt die van twee kanten in de ader snijdt.

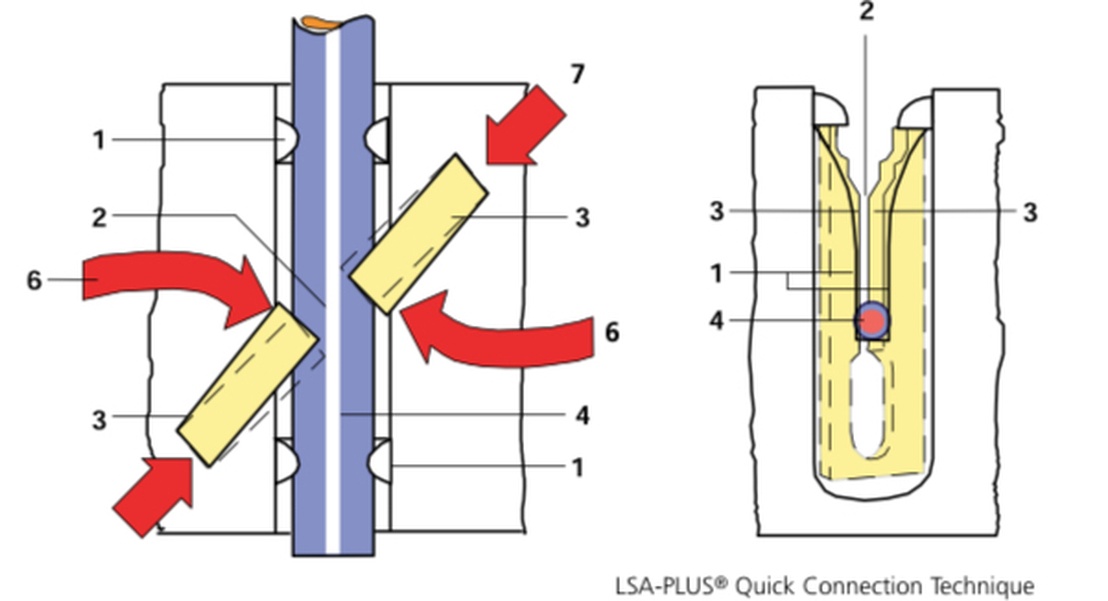

Hier zie je een bovenaanzicht van de “mesjes”.

Zie ook pagina 3 van deze PDF:
https://www.adckcl.com/in...ity/LSA-PLUS_400255IN.pdf


Die connector uit dat filmpje je wel net wat anders zie ik, maar ook daar zal ie door de mantel heen prikken. Waarschijnlijk als de connector dichtgedrukt wordt zal dit contact gaan maken.

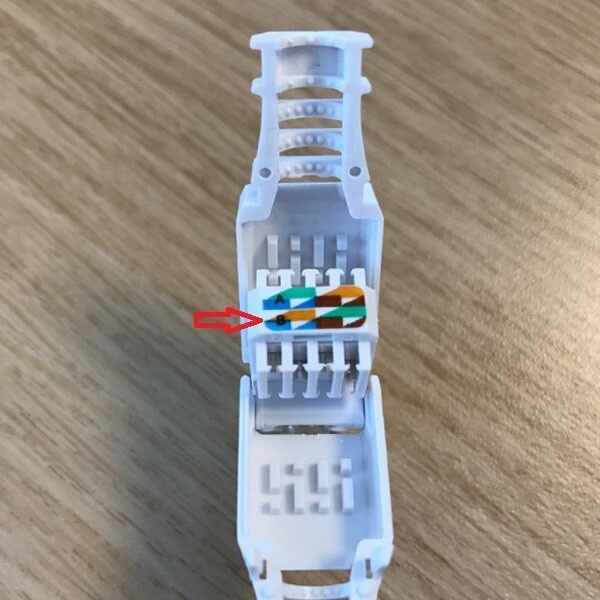

Je ziet het metaal onder in de plastic connector liggen.


Het is toch wel degelijk hetzelfde mechanisme. Zie de close up hier, onderaan zie je dezelfde metalen mesjes:

En die plastic reepjes drukken de kabel door het mes op het moment dat de stekker in elkaar geklapt wordt, met precies een sparing op de plek van het mesje, zoals je ziet zit elk mesje net op een andere positie.

Leuke vraag wel, en zelf ook weer wat geleerd

[ Voor 56% gewijzigd door CyBeRSPiN op 26-02-2024 22:25 ]

[PadrePedro]

@CyBeRSPiN Wow, wat een fantastische reactie! Duidelijk en meer dan compleet! :-) Echt the way it should be, iets wat je zelden ziet!

Het klopt, ja, ik zie inderdaad die "mesjes". Ik was er me echter niet van bewust dat dit mechanisme effectief goed door de isolatie snijdt en zo voor (vrij) gegarandeerd fysisch contact zorgt.

Heel erg bedankt!!!

[Mini-me]

Let op, als je met zo'n mechanisme werkt waarbij het deksel de ader dicht moet drukken: de ader het dichtst aan de scharnierkant zal ook de meeste druk krijgen, en daar het diepste worden aangedrukt. Ik heb al meerdere aansluitingen opnieuw moeten bedraden omdat de mesjes niet goed in de ader sneden en de buitenste aders daardoor niet verbonden werden, met als gevolg dat de link alleen 100mbps was (binnenste aderparen alleen gebruikt).
Tot nu heb ik het altijd zonder LSA punch tool kunnen oplossen maar ik vermoed dat je daarmee sowieso een betere aansluiting kunt maken.

[Ben(V)]

Als het niet goed werkt heb je hoogst waarschijnlijk gewoon kwalitatief slechte connectoren.
Goedkoop is vaak duurkoop.

Overigens kun je een LSA (dus ook een toolless RJ45) alleen gebruiken op kabels met massieve aders en die moet je juist weer niet gebruiken om apparatuur aan te sluiten.

Monteer de vaste bekabeling met stugge aders af op een wcd of patchpanel en sluit apparatuur aan met kant en klare patchkabels.

Gebruik alleen toolless RJ45 als het helemaal niet anders kan zoals een Acces point die je op een muurdoos moet monteren.

@PadrePedro
Een LSA snijd zelfs de stugge koperader een beetje in en maakt zo een las waar geen corrosie tussen kan komen.
Daarom is het belangrijk altijd kabel met de juiste aderdikte te gebruiken dus AWG24.

[BHQ]

Ben(V) schreef op dinsdag 27 februari 2024 @ 12:02:
Daarom is het belangrijk altijd kabel met de juiste aderdikte te gebruiken dus AWG24.

Dat zou betekenen dat de veelgebruikte Belden 7965E dus niet zou werken

[Ben(V)]

Die kabel is AWG 23 dus iets dikker en werkt ook prima.
Volgens de norm moet het AWG 23 of AWG 24 zijn, niet dikker of dunner.
