Opdikken gordingen platdak

[Opperhoof]

Ik heb een dertien in een dozijn garagebox met een platdak:



Op het dak ligt bitumen met dakgrind. Ik wil hier graag een groendak van maken. In verband met het extra gewicht lijkt het me goed om de dakconstructie te verstevigen. De makkelijkste oplossing is om de gordingen op te dikken door er een extra gording tegenaan te monteren.

Overbrugging is 3.40m en de hartafstand tussen de gordingen van ~18x6,5cm is ~60cm. In totaal 12 stuks.

Nu wil ik de gordingen dus opdikken met vuren balken van 17x7x330cm. Ik weet alleen nog niet goed hoe ik dit het beste kan bevestigen. Ik lees op internet veel dat verlijmen het beste is. De huidige gordingen zijn alleen niet zo super mooi en strak, maar door de tijd heen wat 'wobbelig'. Als je er een lange rechte waterpas langs houdt zie af en toe kieren. Het contactoppervlak tussen de 2 balken gaat dus niet 100% zijn.

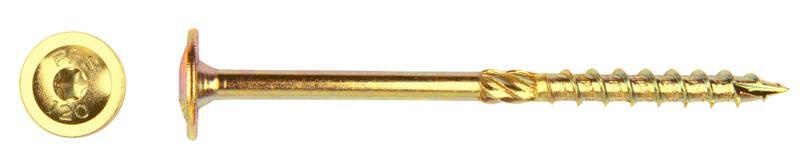

Aanvullend dacht ik aan Ø8.0x140mm houtconstructieschroeven:


Is dit afdoende, of is het beter om iedere ~50cm een dik draadeind erdoor te doen?


Tweede vraag; De huidige gordingen hangen natuurlijk van ouderdom (~40 jaar) iets door. Ongeveer 1 cm in het midden. Is het nuttig om tijdens het opdikken de huidige gordingen met een stempel wat omhoog te draaien, zodat de nieuwe gordingen gelijk al een stuk van de last dragen?

[Groningerkoek]

Los van dit alles, heb je al nagedacht of dit invloed heeft op de afwateringen van de andere boxen en zo ja hoe je daarmee omgaat?

[Opperhoof]

Groningerkoek schreef op dinsdag 20 februari 2024 @ 16:45:
Los van dit alles, heb je al nagedacht of dit invloed heeft op de afwateringen van de andere boxen en zo ja hoe je daarmee omgaat?

Ja, ik verwacht geen problemen. Het betreft een 2 onder 1 kap garagebox met een gezamenlijke regenpijp in het midden.

[Groningerkoek]

Opperhoof schreef op dinsdag 20 februari 2024 @ 16:52:
[...]


Ja, ik verwacht geen problemen. Het betreft een 2 onder 1 kap garagebox met een gezamenlijke regenpijp in het midden.

Je foto was in dat geval wat misleidend

[technopeuter]

Als je het grind weghaalt ben je ca 75kg/m2 kwijt. dus hoef je vervolgens niks meer op te dikken

[Waterbeesje]

Die balk aan de onderkant bevestigen doet zeker veel, als deze goed is bevestigd. Constructief kun je het niet beter doen.
Een paar ideeën die ik zou bekijken:
- kan de balk iets breder dan 7cm? Dan creëer je een soort I-profiel. Dat is ook gunstig voor de krachtsverdeling.
- Als het een paar dagen niet regent kun je de bestaande balken eerst vlakker maken waar nodig. Dan heb je méér hechting tussen oud en nieuw.
- Constructielijm D4 + lange schroeven toepassen. Niet op één paard wedden. Gouden regel is dat de schroef 1/3 in het nieuwe hout gaat en 2/3 in het oude. Minimaal.

Of het nodig is daadwerkelijk te verstevigen is puur afhankelijk van de dakbedekking. Als het grind er grootendeels af gaat, heb je misschien minder belasting. Een constructieberekening zal aangeven of het technisch nodig is

[robotomizer]

technopeuter schreef op dinsdag 20 februari 2024 @ 17:21:
Als je het grind weghaalt ben je ca 75kg/m2 kwijt. dus hoef je vervolgens niks meer op te dikken

precies,
je kan een stukje grind van bv. 50x50cm weghalen, dit wegen en uitrekenen hoeveel er op je dak ligt
(1m² kan ook maar dat kan al flink tegenslaan om op je weegschaal te krijgen)
Meeste groendak-bedekking zal nat niet zwaarder uitvallen dan grind denk ik

[Murkmans]

Wat @technopeuter al opperde. Meeste platdakberekeningen worden met balast (grind) gemaakt. Dan wordt er 0,60 kN/m² voor het grind aangehouden als permanente belasting.
Je huidige balken zijn zo te zien berekend op deze balast(17cm nodig, 18cm toegepast).

Dus blijf je hieronder, hoef je niets aan de constructie te wijzigen. Een lichtgewicht sedum dak van max 60kg zal dus zonder constructiewijziging moeten kunnen.

Vergeet niet te checken of je evt voor gemeentelijke subsidie in aanmerking komt voor een sedumdak.
