Hoera, nog een vliering topic
Klussen is leuk, maar dit wordt een constructie ding, dus die wil ik graag aan een 'sanity check' onderwerpen voordat ik gaten in de muur ga boren.
De belangrijkste vragen:

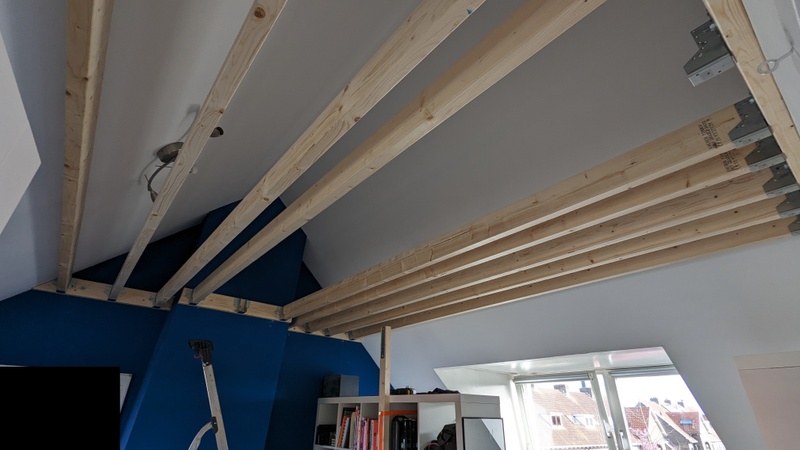

De draagbalken willen we vast gaan maken aan de muren. Daar kunnen we overal goed bij en hoeven we het dak niet te slopen. Om de plaatsing flexibel te houden, bevestigen we eerst dezelfde dikke balken tegen de muren. De schoorsteen wordt even meten, maar dat krijgen we wel netjes.
:fill(white):strip_exif()/f/image/b0JszHqCIDhpd2uVw2ogFtld.png?f=user_large)
Als verbinding tussen de balken kun je raveel- of balkdragers gebruiken, maar eigenlijk vind ik houtverbindingen veel mooier. Als we daar zoiets van maken, werkt dat net zo goed, of lever ik dan te veel draagkracht in? (Photoshop skills incoming):
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9ynSgtgJKpr0F749zf86LKO7.jpg?f=user_large)
Met een plafondhoogte van 240cm kom ik op een totale breedte van 280cm. Aan de buitenkanten in ieder geval strak tegen het dak, zodat we die ook nog aan de twee dakspanten naast de dakkapellen vast kunnen zetten. Moet 'm nog even berekenen, maar er is vast een mooie hart-tot-hart afstand waarmee we netjes om de schoorsteen heen kunnen werken.

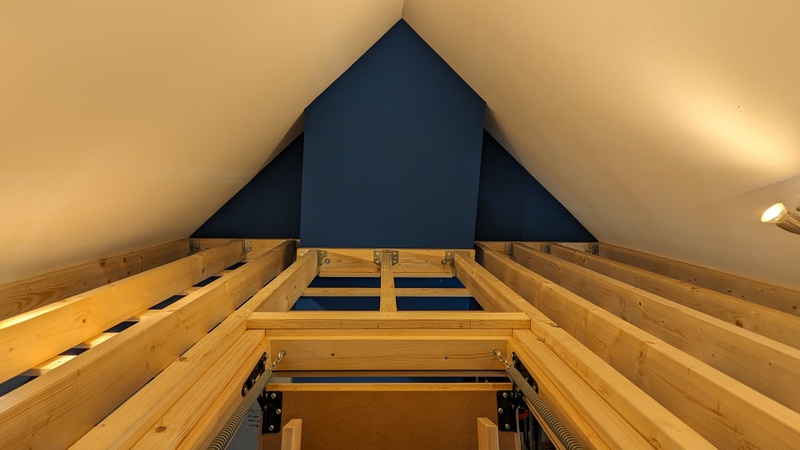

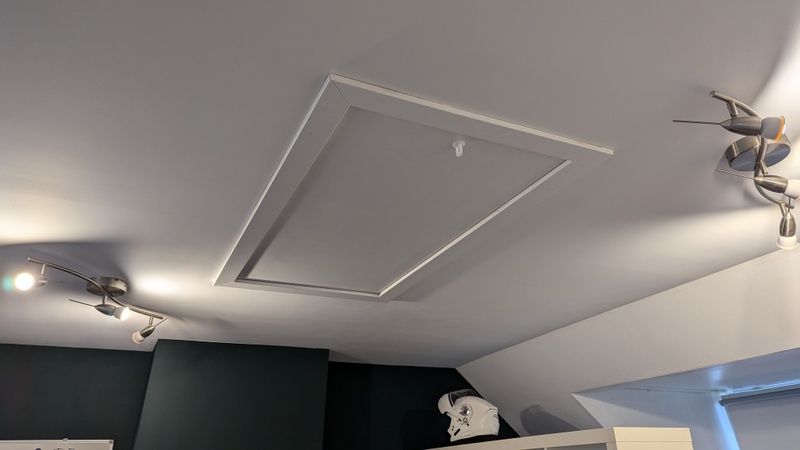

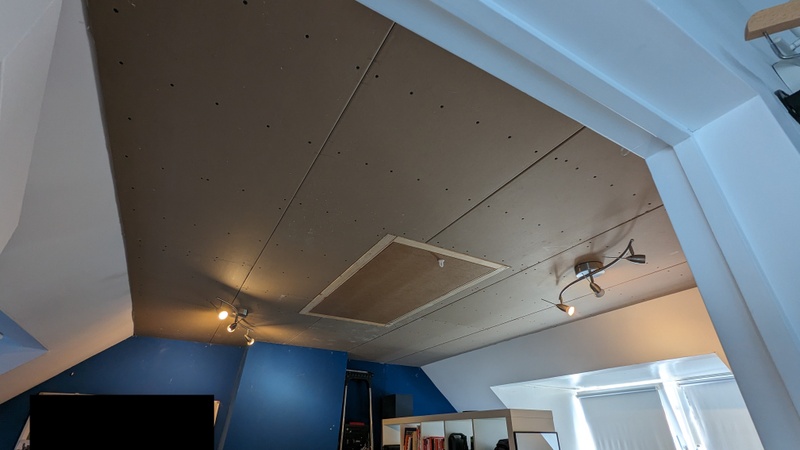

We zullen er ook nog op moeten komen, dus ergens een luik met trap. Die komt natuurlijk in het midden, want aan de zijkant zit je meteen met je hoofd tegen het dak. Dan ziet het geheel er van de bovenkant ongeveer zo uit:
:fill(white):strip_exif()/f/image/ekMJ9mqa1X6dCWoUdYe3xEDp.png?f=user_large)
Pak de balkenschuif er bij, dan komen daar de volgende afmetingen uit:
:fill(white):strip_exif()/f/image/CDSCUqmQnXBOwC7mViIRbnMw.png?f=user_large)
Daarbij wordt er berekend zodat er geen verticale beweging in die balken zit. Wat helemaal de bedoeling is als het een dragende vloer met kasten erop zou moeten worden. Voor een vliering voelt het een beetje als overkill. Dat je niet wegkomt met 4x7'tjes snap ik, maar er is vast een gulden middenweg.

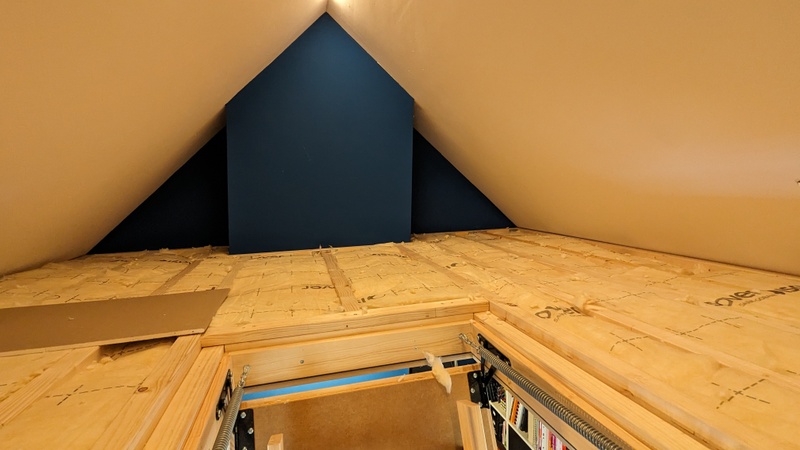

De balken wil ik in het zicht houden, geen strak plafond, dus een klein beetje beweging is wat mij betreft ook helemaal niet erg. Er komt nog een vloer op van underlayment of multiplex, iets van 18mm met als het even kan mes-groef verbinding. Dat geeft het geheel nog wat meer stevigheid.
Er lopen hier vast ervaringsdeskundigen rond
als jullie input hebben, heel graag
Klussen is leuk, maar dit wordt een constructie ding, dus die wil ik graag aan een 'sanity check' onderwerpen voordat ik gaten in de muur ga boren.De belangrijkste vragen:
- Is dit inderdaad een goede basis?
- Welke balkdikte is afdoende?
- Is de houtverbinding net zo goed als een raveel- of balkdrager?
- Mis is iets belangrijks?
De draagbalken willen we vast gaan maken aan de muren. Daar kunnen we overal goed bij en hoeven we het dak niet te slopen. Om de plaatsing flexibel te houden, bevestigen we eerst dezelfde dikke balken tegen de muren. De schoorsteen wordt even meten, maar dat krijgen we wel netjes.
Als verbinding tussen de balken kun je raveel- of balkdragers gebruiken, maar eigenlijk vind ik houtverbindingen veel mooier. Als we daar zoiets van maken, werkt dat net zo goed, of lever ik dan te veel draagkracht in? (Photoshop skills incoming):
Met een plafondhoogte van 240cm kom ik op een totale breedte van 280cm. Aan de buitenkanten in ieder geval strak tegen het dak, zodat we die ook nog aan de twee dakspanten naast de dakkapellen vast kunnen zetten. Moet 'm nog even berekenen, maar er is vast een mooie hart-tot-hart afstand waarmee we netjes om de schoorsteen heen kunnen werken.
We zullen er ook nog op moeten komen, dus ergens een luik met trap. Die komt natuurlijk in het midden, want aan de zijkant zit je meteen met je hoofd tegen het dak. Dan ziet het geheel er van de bovenkant ongeveer zo uit:
Pak de balkenschuif er bij, dan komen daar de volgende afmetingen uit:
Daarbij wordt er berekend zodat er geen verticale beweging in die balken zit. Wat helemaal de bedoeling is als het een dragende vloer met kasten erop zou moeten worden. Voor een vliering voelt het een beetje als overkill. Dat je niet wegkomt met 4x7'tjes snap ik, maar er is vast een gulden middenweg.
De balken wil ik in het zicht houden, geen strak plafond, dus een klein beetje beweging is wat mij betreft ook helemaal niet erg. Er komt nog een vloer op van underlayment of multiplex, iets van 18mm met als het even kan mes-groef verbinding. Dat geeft het geheel nog wat meer stevigheid.
Er lopen hier vast ervaringsdeskundigen rond
als jullie input hebben, heel graag
