tempprobe zonneboiler aftakken

[NeFoRcE]

Dag!

We hebben een zonneboiler waar een tempprobe in zit. Ik weet zo nog niet welke aansluiting dit heeft, maar hij lijkt heel erg op een ds18b20 probe versie. Is het mogelijk dat ik die gele kabel aftak (signaal), en deze bijv, en op 't systeem van de zonneboiler houd, maar ook op een ESP32 kan aansluiten? Gaat dat werken?

[Mavamaarten]

Wat voor zonneboiler-systeem is het?

[NeFoRcE]

Mavamaarten schreef op maandag 19 februari 2024 @ 08:15:
Wat voor zonneboiler-systeem is het?

ik heb werkelijk geen idee. Ding zit er al 15 jaar in vanaf de bouw in 2007. Er zit onderin aan de zijkant een gaatje in de behuizing waar die probe in zit. Deze probe gaat in een los kastje. Die zorgt ervoor dat 't circuit begint te stromen afhankelijk van de temperatuur.

[Mavamaarten]

Kan je dat los kastje eens van dichterbij bekijken en eventueel openmaken?

[mkleinman]

Grote kans dat je deze niet zomaar kan aftakken. Veruit de meest gangbare type temperatuursensoren die worden gebruikt bij zonneboilers zijn NTC10K en PTC1000 ( beide analoog ).

Ik ben nog geen enkel systeem tegen gekomen ( maar laat me graag verrassen ) die werken met DS18B20 sensoren.

[NeFoRcE]

Mavamaarten schreef op maandag 19 februari 2024 @ 08:25:
Kan je dat los kastje eens van dichterbij bekijken en eventueel openmaken?

vast en zeker, zal vanavond even kijken!

mkleinman schreef op maandag 19 februari 2024 @ 08:27:
Grote kans dat je deze niet zomaar kan aftakken. Veruit de meest gangbare type temperatuursensoren die worden gebruikt bij zonneboilers zijn NTC10K en PTC1000 ( beide analoog ).

Ik ben nog geen enkel systeem tegen gekomen ( maar laat me graag verrassen ) die werken met DS18B20 sensoren.

ah, die zien er inderdaad wel zo uit. Dat zou balen zijn. Ik zou graag de temp van binnen de zonneboiler willen aflezen namelijk. Maar als dit inderdaad zo'n sensor is, plak ik m'n eigen sensor wel aan de uitgaande warmwaterbuis. Dan meet ik iig nog iets van of er warm water uit/in die boiler zat/zit.

[ Voor 60% gewijzigd door NeFoRcE op 19-02-2024 08:30 ]

[SA007]

Als je je afvraagt waarom een tempprobe meer dan 2 draden zou hebben als het een ntc/ptc is, soms zijn het 3 of 4 draden om ook de weerstand van de kabel te kunnen meten en zo de sensor zelf te kunnen meten alsof er geen draden aanzitten.

Bij een pt100 bijv is een paar ohm verschil in de hogere temperaturen zo 10 graden celcius in de meting, dus heeft een lange kabel best veel invloed op je regeling.

[ericplan]

Die sensor zit meestal in een dompelbuis. Met een beetje geluk kan je daar een sensor bij proppen.

[Erasmo]

NeFoRcE schreef op maandag 19 februari 2024 @ 08:28:
[...]


vast en zeker, zal vanavond even kijken!
[...]


ah, die zien er inderdaad wel zo uit. Dat zou balen zijn. Ik zou graag de temp van binnen de zonneboiler willen aflezen namelijk. Maar als dit inderdaad zo'n sensor is, plak ik m'n eigen sensor wel aan de uitgaande warmwaterbuis. Dan meet ik iig nog iets van of er warm water uit/in die boiler zat/zit.

Heb je toevallig op de voorkant een analoge aflezing?

[NeFoRcE]

Erasmo schreef op maandag 19 februari 2024 @ 13:59:
[...]

Heb je toevallig op de voorkant een analoge aflezing?

Nope, zo modern is ie niet

[Sine]

Ik zou niet gaan frieten met de bestaande sensor, waarschijnlijk is dat inderdaad geen ds18b20, en als het dat wel was kom je wat software aan het klussen om de bus te sniffen.
Parallel uitlezen aan een bestaande controller is vragen om ellende.

Is de well niet groot genoeg om er nog een sensor achteraan in te drukken?

[NeFoRcE]

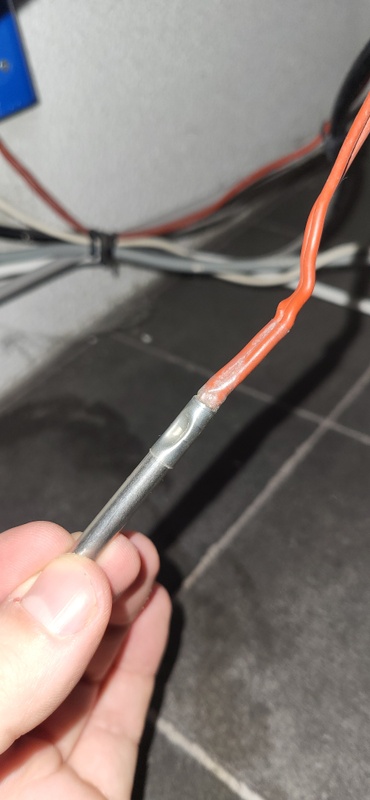

Er is geen ruimte om bij de probe nog een probe in te drukken. En deze ziet er idd niet uit als eentje die ik extra kan aflezen. Balen! Dan plak ik de probe maar aan de warmwateruitgang van die boiler. Kan ik in ieder geval íets meten

[ Voor 7% gewijzigd door NeFoRcE op 20-02-2024 07:44 ]
