Advies bij zelf plaatsen zonnepanelen

[Maartinho]

Hi allemaal,

Nu de saldering doorgaat zou ik graag wat panelen bij gaan leggen. Gezien de kosten van installateurs ben van plan om het zelf te gaan doen en daarnaast is het ook leuk om weer iets nieuws te leren.

Huidige situatie:

9x 455 wp 4100 totaal
3-fase
Growatt string omvormer
Op het dak van het huis

Jaarlijks verbruik +/- 4800 kwh, compleet van het gas af.

Nu wil ik op mijn schuurdak panelen gaan bijplaatsen.

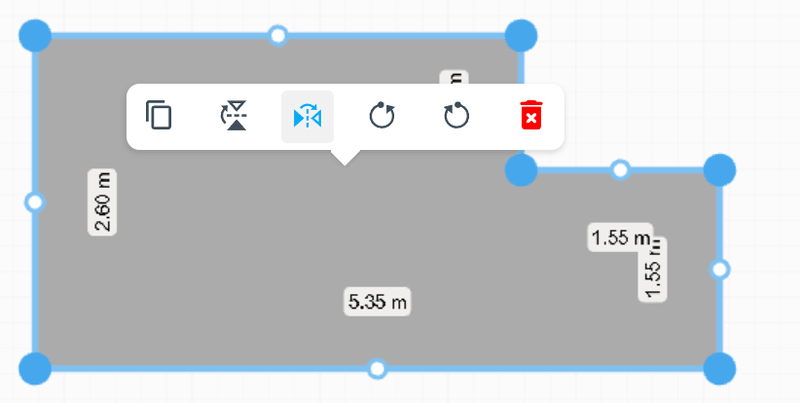

Dit is het dak met bijbehorende maten

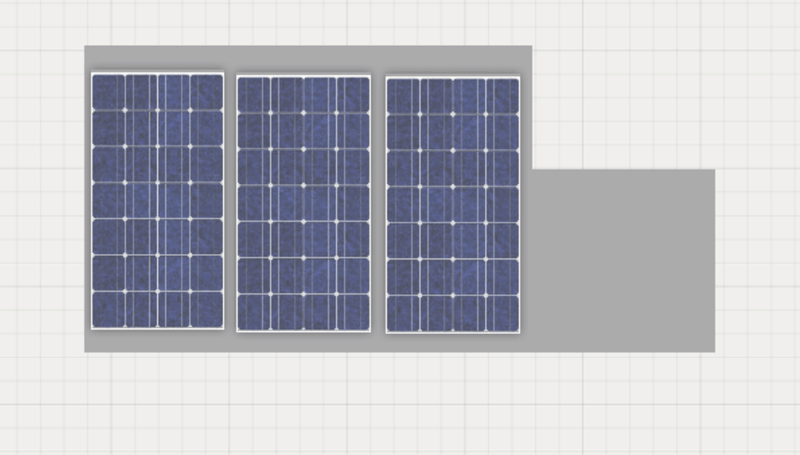

Zo zou ik de panelen willen gaan leggen

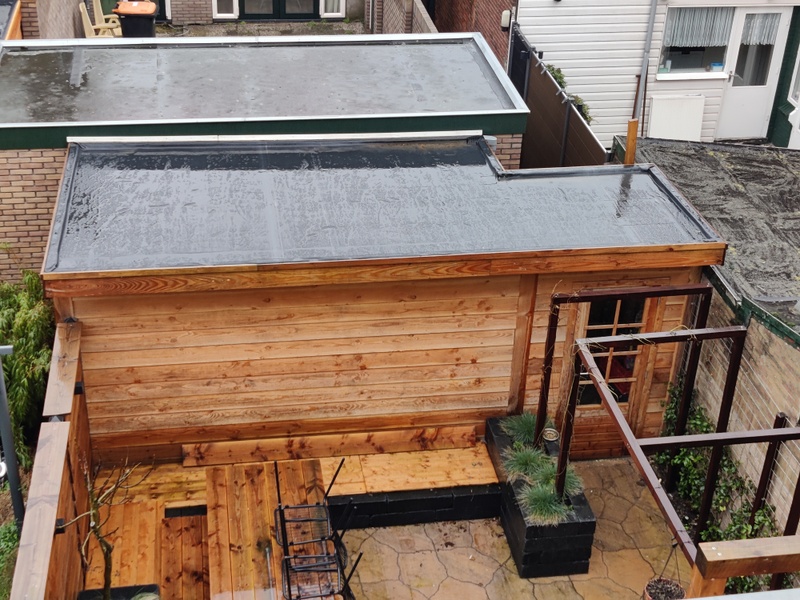

Ter referentie nog een foto van het daadwerkelijke dak.

Aangezien ik toch bezig ben wil ik graag direct zoveel mogelijk wp bijleggen. Volgende stap is het plaatsen van een laadpaal voor mijn EV dus de stroom komt altijd op.

Plan:

3 panelen (4de indien mogelijk)
WP zo hoog mogelijk
Growatt string omvormer 1-fase (ik denk tlx 2000)
Betonnen steunen orientatie zuid

Ik ben nog aan het orienteren op panelen maar dit zullen waarschijnlijk 550wp panelen gaan worden. Deze hebben een lengte van om en nabij 220cm en 113 cm breed. Om ze te monteren wil ik deze steunen gebruiken: https://www.degrootbeton....dQIATPr6uhcJhoCghAQAvD_Bw

Nu is de vraag alleen hoe ver moeten de panelen uit elkaar staan bij 5 graden om te voorkomen dat er schaduw valt op de panelen? Afhankelijk hiervan weet ik hoeveel ruimte er ook nog overblijft voor een 4de paneel. Of is platleggen in mij geval wellicht een beter idee aangezien ik dan meer ruimte over heb voor een 4de paneel?

Tijdens de renovatie van huis en tuin heb ik direct 2 groepen naar de schuur gelegd. Voor zowel de schuur als de PV een aparte groep. De groep is 1-fase. De groep zit in de meterkast niet op een aparte aardlek. Is het voldoende als ik een PV verdeler zoals onderstaand installeer op de groep die ik al heb?

https://www.elektramat.nl...-m-5-Tcpk7FBoCPWQQAvD_BwE

Of mis ik dan iets?

Ik wil graag voorbereid zijn op de toekomst, denk aan eventuele thuisbatterijen etc. Mocht ik deze willen aansluiten op het PV systeem van mijn schuur, zijn er dan nog extra dingen om over na te denken?

Ik sta open voor tips!

[99ruud99]

3 panelen: dan heb je xs serie nodig qua omvormer (of microomvormer).
113 cm schuin betekent 10 cm hoog, (rekensommetje met 113 * sin (5°))
Ervanuit gaande dat een paneel 150° instraling mogelijkheid heeft, is dit 20° vanaf dak gezien
10/Tan(20)=27.5 cm. Dit is wel erg extreem gerekend + de rand zonder pv cellen mag officieel erbinnen zitten.

Als met 20 cm wel een vierde paneel past zou ik dit aanraden.
5.35 - 30*2 (dakrand afstand)= 4.75
4.75 / 4 = 1.19

Dus je houdt maar 6 cm over als tussenafstand, natuurlijk laatste heeft niet die 6 cm extra nodig, dus 7 cm tussenafstand.
10 cm hoogte 7 cm afstand betekend dat je eigenlijk altijd wel iets van schaduw krijgt op onderste rij van de cellen.

[Maartinho]

99ruud99 schreef op zondag 18 februari 2024 @ 16:18:
3 panelen: dan heb je xs serie nodig qua omvormer (of microomvormer).
113 cm schuin betekent 10 cm hoog, (rekensommetje met 113 * sin (5°))
Ervanuit gaande dat een paneel 150° instraling mogelijkheid heeft, is dit 20° vanaf dak gezien
10/Tan(20)=27.5 cm. Dit is wel erg extreem gerekend + de rand zonder pv cellen mag officieel erbinnen zitten.

Als met 20 cm wel een vierde paneel past zou ik dit aanraden.
5.35 - 30*2 (dakrand afstand)= 4.75
4.75 / 4 = 1.19

Dus je houdt maar 6 cm over als tussenafstand, natuurlijk laatste heeft niet die 6 cm extra nodig, dus 7 cm tussenafstand.
10 cm hoogte 7 cm afstand betekend dat je eigenlijk altijd wel iets van schaduw krijgt op onderste rij van de cellen.

Waarom perse een xs omvormer (goodwe?) Of micro omvormers? Zou een growatt string in dit geval niet werken?

Is 2x 30 cm vanaf dakrand gerekend niet veel? De dakrand is niet meergerekend in mij oppervlakte tekening. Daarnaast is de openstaande rand maar iets van 5cm. De betonnen steunen ook zoiets, dus schaduw van de rand zal er nooit zijn.

[AUijtdehaag]

De richting maakt in deze weinig uit bij zo een lage hellingshoek.

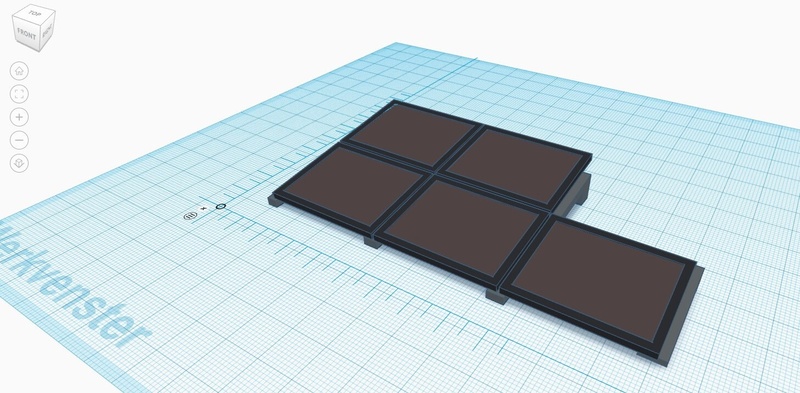

En als je nu 5 van deze plaatst op dual betonvoeten van 4,5 graden en 1 betonvoet doorslijpen, tot voet voor 1 paneel?
Als je de richting naar het huis aanhoudt is schoonmaken ook nog wat makkelijker.

https://www.sun-solar.nl/...-x-30-mm-prijs-met-0-btw/
https://www.sun-solar.nl/...ngshoek-dual-betonvoeten/
