Vraag Modulair Jack icm afdekplaatje

[Draakje5]

Ik kom er helaas niet uit en heb al wat verkeerd materiaal besteld.

Wij hebben in onze woning schakelmateriaal van JUNG AS-500 serie.
Van deze serie wil ik daarom ook de afdekplaatjes voor de UTP connectoren bestellen, met schuifklepje.

Deze zijn zogenoemd 'modulair jack'.
De JUNG A1569-1WEWW.
Helaas heeft JUNG geen standaard inbouwplaatje met UTP geschikt voor dit afdekplaatje.

Nu ben ik zo ver gekomen dat ik een excel lijst van JUNG heb waarop 100 verschillende soorten modulair jacks staan vermeld: https://www.jung.de/nl/4276/service/modular-jack-assistent/

Maargoed, hoe nu verder. Welke zou ik moeten hebben voor CAT 6 aansluiting?
En hoe monteer je zo'n modulair jack aan de JUNG A1569-1WEWW montageplaat? Heeft een modulair jack een mechanisme dat automatisch vastklikt?

Bedankt!

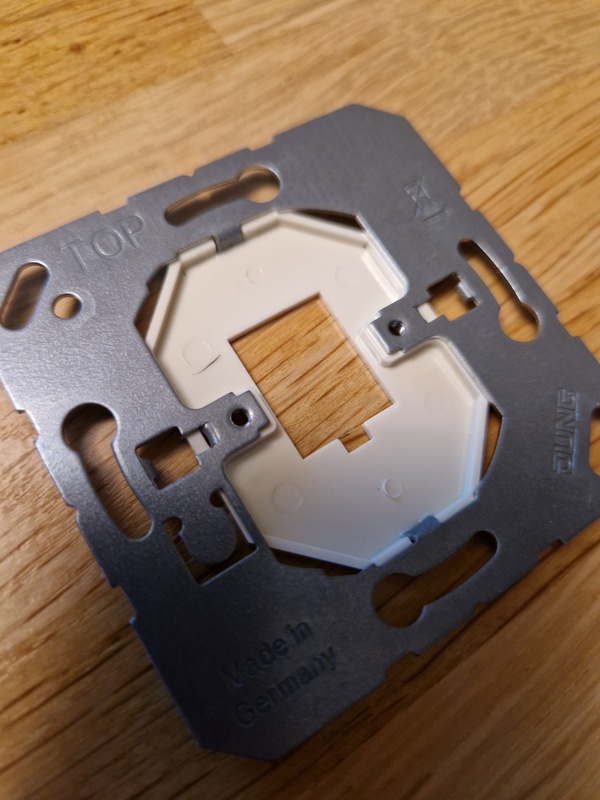

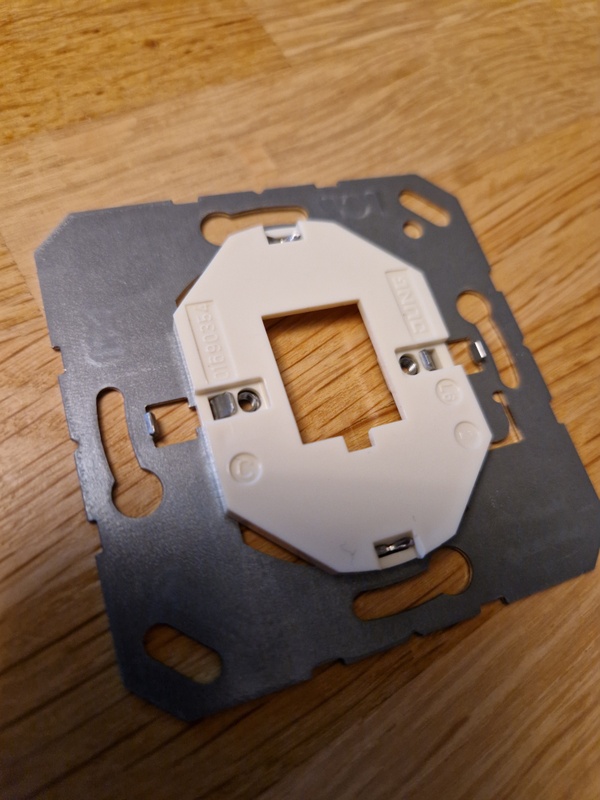

Achterkant afdekplaatje:

[ Voor 31% gewijzigd door Draakje5 op 12-02-2024 21:50 ]

[laurens0619]

Ik snap je post niet helemaal maar deze had ik besteld in mn nieuwbouwhuis bij elektramat. Stopcontacten dezelfde jung

JUNG A500 afdekking voor UAE 1-voudig alpin wit (A569-1BFPLUAWW)
Art.nr.: 401037242

Universele wandcontactdoos inbouw basiselement UTP 1-voudig Cat5e en Cat6 (39040)
Art.nr.: 401171196

JUNG afdekraam 1 voudig - as500 alpin wit (AS581WW)
Art.nr.: 401028857

[ Voor 11% gewijzigd door laurens0619 op 12-02-2024 23:02 ]

[Draakje5]

laurens0619 schreef op maandag 12 februari 2024 @ 23:00:
Deze had ik besteld in mn nieuwbouwhuis bij elektramat

JUNG A500 afdekking voor UAE 1-voudig alpin wit (A569-1BFPLUAWW)
Art.nr.: 401037242

Universele wandcontactdoos inbouw basiselement UTP 1-voudig Cat5e en Cat6 (39040)
Art.nr.: 401171196

JUNG afdekraam 1 voudig - as500 alpin wit (AS581WW)
Art.nr.: 401028857

Thanks! Ja ik begreep dus dat deze afdekplaatjes wel passen op de inbouw doos die ik besteld had. Echter hebben deze schroefjes in het zicht en geen verschuifbaar klepje

Wel frappant die inbouwdoos van jou kost 9 euro terwijl ik dezelfde heb ( ander artikelnummer ) voor 22 euro ps.

[ Voor 8% gewijzigd door Draakje5 op 12-02-2024 23:05 ]

[laurens0619]

Ja zit idd 1 schroefje in zicht en denk geen verschuifbaar klepje.
Vond ze ook niet super fraai mrja, bij mij gelukkig uit zicht

[The-Legend-10]

Modulaire jacks klik je vast in het frame. Je moet wel de goede jack bij het juiste frame bestellen anders past het 99% van de tijd niet. Ikzelf gebruik altijd Gira icm Dätwyler jacks.

[Draakje5]

The-Legend-10 schreef op dinsdag 13 februari 2024 @ 03:49:
Modulaire jacks klik je vast in het frame. Je moet wel de goede jack bij het juiste frame bestellen anders past het 99% van de tijd niet. Ikzelf gebruik altijd Gira icm Dätwyler jacks.

Dat begreep ik dus niet goed!
Heb digitus besteld. Die stond op de lijst.
