Kan deze driver op deze controller?

[Rzaan]

Ik heb een Stair Light Controller gekocht.
Daarmee gaat het licht op de trap aan als een sensor bewegingen waarneemt.

Dit is het papiertje dat bij de controller zit.



Daar staat op 'input 12-24 volt'
En 'max 25A'

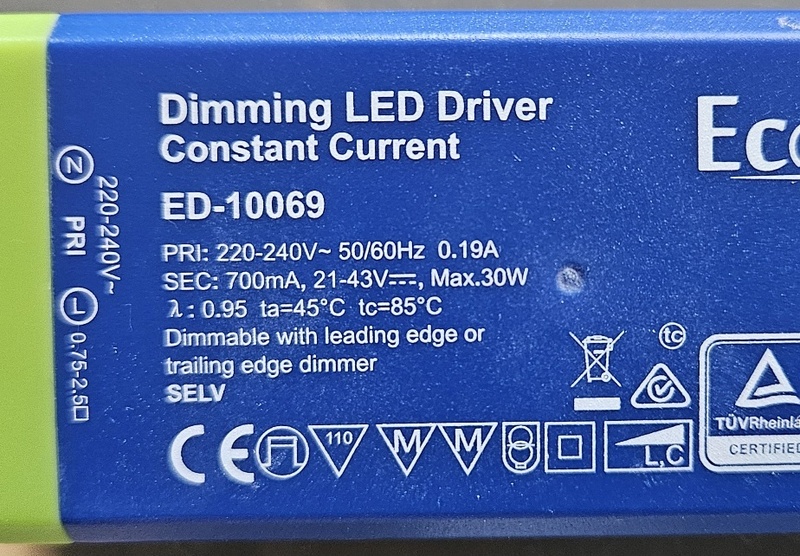

Dit is een driver die ik nog heb liggen van een ledpaneel.



Daar staat op '21-43 Volt'

Kan ik deze driver gebruiken met de controller?

Dit is het aansluitschema

[Puch-Maxi]

Zoals ik het kan zien vraagt de 'RL-STEP-02' controller om een constant voltage driver van 12V tot maximaal 24V. Dan zou de constant current driver die jij hebt niet gaan werken, want die gaat tot 43V.

[Rzaan]

Puch-Maxi schreef op vrijdag 9 februari 2024 @ 16:57:
Zoals ik het kan zien vraagt de 'RL-STEP-02' controller om een constant voltage driver van 12V tot maximaal 24V. Dan zou de constant current driver die jij hebt niet gaan werken, want die gaat tot 43V.

Je (her)kent de 'RL-STEP-02' controller blijkbaar.
Moet daar ook een dimbare driver voor, of kan dat een gewone driver zijn?
Want zoals ik het begrijp zit de dim-functie juist in de controller?

[Sethro]

Dimbaar is niet nodig, idd wel CC driver. Voltage is afhankelijk van de te gebruiken LEDs.

Het gaat om best wel wat LEDs. BIJ 24V blijft de stroom lager en kun je met dunnere draden werken. Dat zou reden kunnen zijn om voor 24V te kiezen. 12V is gangbaarder.

[ Voor 93% gewijzigd door Sethro op 09-02-2024 17:13 ]

[Rzaan]

Sethro schreef op vrijdag 9 februari 2024 @ 17:09:
Dimbaar is niet nodig, idd wel CC driver. Voltage is afhankelijk van de te gebruiken LEDs.

Het gaat om best wel wat LEDs. BIJ 24V blijft de stroom lager en kun je met dunnere draden werken. Dat zou reden kunnen zijn om voor 24V te kiezen. 12V is gangbaarder.

De leds zijn 24 volt.
Ik ga ± 40 Watt led aan de controller verbinden. Dat is iets meer dan 4,40 meter in totaal. (9.2 Watt per meter)
Ze zitten niet in de traptreden maar in de trapleuning.

Zou dan een driver zoals deze in orde zijn?

[ Voor 12% gewijzigd door Rzaan op 09-02-2024 17:21 ]

[Sethro]

Ja prima

[Puch-Maxi]

Ik kom uit op afgerond 42,24W (9,6 watt per meter x 4,4m) alleen voor de LED's, dus zonder de controller erbij. De leverancier stelt dat je minimaal 10% overcapaciteit moet aanhouden. De MeanWell AF24-1871 is rated op 105% overload oftewel max 47,25W.

Denk dat het net een beetje te krap is, maar misschien werkt het? Krijg je wel een goed verlichtte trap met 4488 lumen .

[ Voor 4% gewijzigd door Puch-Maxi op 09-02-2024 20:24 ]

[Rzaan]

Puch-Maxi schreef op vrijdag 9 februari 2024 @ 20:18:
Denk dat het net een beetje te krap is, maar misschien werkt het? Krijg je wel een goed verlichtte trap met 4488 lumen .

De leds zijn afgeschermd met een zwarte strip (‘F’ click cover black). Die houdt sowieso 30 % licht tegen.
En met de controller kan ik nog dimmen (als het goed is)
We gaan het zien!
