Vervangen oude groepenkast zonder aardlek

[Fkoldewijn]

Ik zou graag mijn 1 fase groepenkast vervangen en een aardlek toevoegen. Blijkbaar had ik die niet.

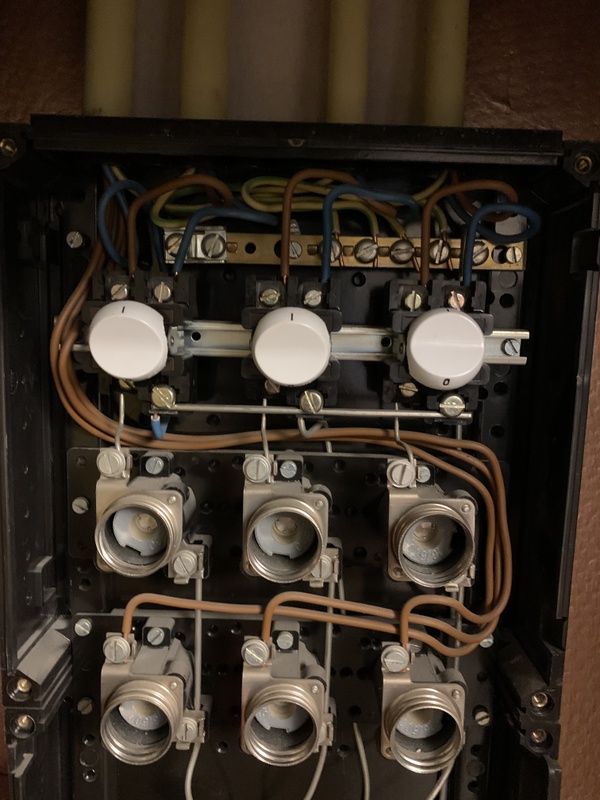

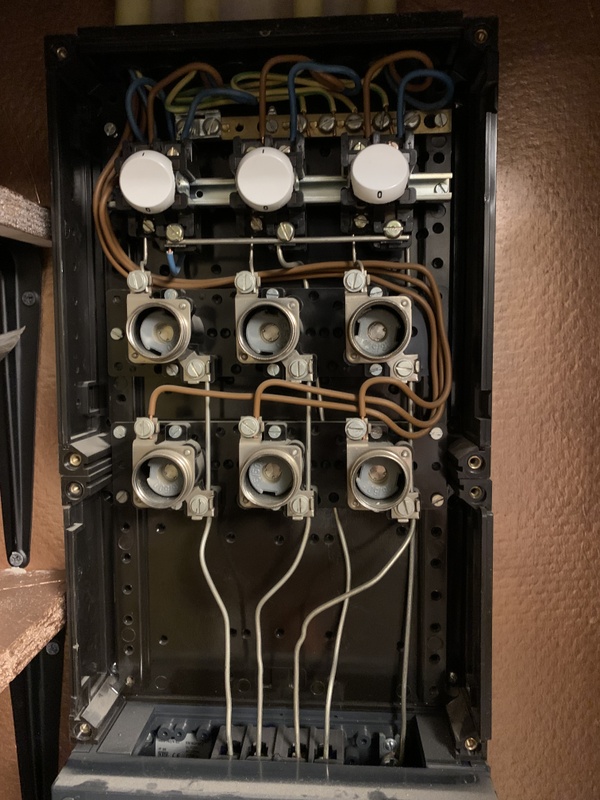

Als ik in de groepenkast kijk zijn er 3 groepen met schakelaars + zekering die weg gaan in aparte instalatiebuizen.

En dan zijn er nog 3 zekeringen die zonder schakelaar samen in een instalatiebuis zitten.
Denk voor de keuken?

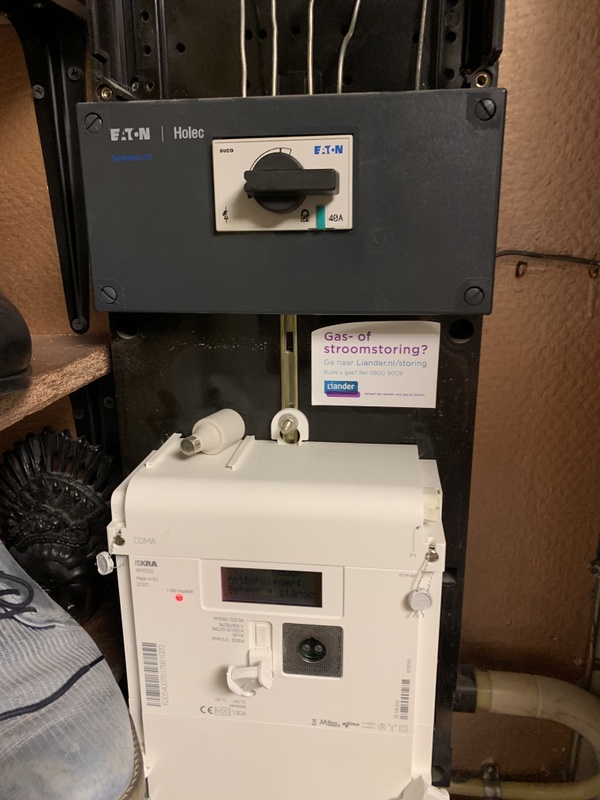

Onder de groepenkast zit een decon eaton 40a lastverdeler. Hieruit komen draden zonder isolatie. Dit vindt ik gek. Is het aan te raden om deze te vervangen? Lijkt mij wel handig.

Daaronder zit de slimme meter. En verder geen mogelijkheid om spanning er af te halen.

Mijn vraag is kan ik die decon laten zitten en als hoofdschakelaar/ verdeler van 1-3. Dan de kale draden vervangen en een standaard meterkast met 6 groepen plaatsen?

Groepenkast is 22x37
Welke standaard groepenkast bevelen jullie aan? En wat moet ik nog meer bij bestellen?

Alvast hartelijk dank voor jullie advies.


Met vriendelijke groet,

Folkert

[SMSfreakie]

zo te zien heb je wel een hoofdschakelaar! (40A) dus dat scheelt al..

verder is het wel een 4 polige hoofdschakelaar... weet je zeker dat je een 1 fase aansluiting hebt?

als je geen uitbreidingen wilt, zou ik een 4polige aardlekautomaat nemen voor wat de kookgroep lijkt te zijn..
en verder gewoon 3 aardlekautomaten..... kom je op 10 modules breed uit..
beetje moderne kast kan 12 modules naast elkaar kwijt... heb je nog ruimte over voor de toekomst ook

(std kastje met 2x 12 modules lijkt me er prima te passen...)

[ Voor 7% gewijzigd door SMSfreakie op 06-02-2024 20:15 ]

[_JGC_]

Hoofdschakelaar ook open maken, kijken wat erop zit en of het 1 of 3 fase is.
Als je het zelf gaat doen zou ik 'm hergebruiken, kan je spanningsloos werken. Nieuwe kast hoeft dan geen hoofdschakelaar op.
Die blanke draden zou ik wel vervangen door geisoleerde draden.

[Fkoldewijn]

Bedankt voor je sneller reactie.

Weet eigelijk niet of het 1 fase is of 3 fase. Op de meter staat wel 3x230v

[SMSfreakie]

schroef even de deksel van de hoofdschakelaar er af... kan je het wel zien / kunnen we het wel zien

[Fkoldewijn]

ik zie 3 fase draden. Had ik niet verwacht.

[Jan_]

Dit is al een keurige basis, hoofdschakelaar laten zitten en een nieuwe kast boven plaatsen.
Het lijkt erop dat je nu drie groepen hebt en één krachtgroep voor bijvoorbeeld een elektrische kookplaat.

[SMSfreakie]

lijkt me een 3 fase aansluiting...

[Fkoldewijn]

Ja klopt heb een inductie plaat. En elektrische oven waarschijnlijk dan op krachtstroom. Aansluiting zit achter de oven dus nooit opgevallen.

Ik ga morgen even schematisch uit tekenen en componenten uitzoeken en dan post ik dat nog wel even. Bedankt alvast.

[Koekstra]

Tip: bekijk de groepenkast configurator eens van elektramat.nl ;-)

[Ligone]

Koekstra schreef op dinsdag 6 februari 2024 @ 22:13:
Tip: bekijk de groepenkast configurator eens van elektramat.nl ;-)

Idd, die kan al bedraad geleverd worden. Ongeïsoleerde draden er uit, boven alle los, onder en boven alles aansluiten en klaar!

[dragonhaertt]

Als je een voorbedrade kast wil kan je het best bij elektramat kijken.
Je kan ook zelf de componenten bestellen bij bijvoorbeeld sanderVunderink. Dat scheelt je een klein beetje geld, maar dan moet je wel de tools en kennis hebben om dit te bedraden.

Als je 3 groepen en 1 krachtgroep wil, allemaal achter aardlekschakelaars kom je op ongeveer zoiets:

3x een aardlek om je groepen verdeeld te houden over je fases.
Je hebt dan heel veel ruimte om uit te bereiden.


Je kan ook kiezen om aardlekautomaten te gebruiken. Dan kom je op het onderstaande.
Scheelt wat ruimte, maar uitbereiden is duurder.

[Rensjuh]

Ga je zelf je groepenkast vervangen?

Wil niet heel onvriendelijk zijn, maar als je al niet wist dat je een 3 fase aansluiting hebt, is het dan wel zo verstandig om dit zelf te gaan doen?
Of ga je dit zelf bestellen en uit laten voeren door een (bekende / bevriende) eletricien (of iemand ie er verstand van heeft)?

[marcelcee]

Rensjuh schreef op woensdag 7 februari 2024 @ 08:43:
Ga je zelf je groepenkast vervangen?

Wil niet heel onvriendelijk zijn, maar als je al niet wist dat je een 3 fase aansluiting hebt, is het dan wel zo verstandig om dit zelf te gaan doen?
Of ga je dit zelf bestellen en uit laten voeren door een (bekende / bevriende) eletricien (of iemand ie er verstand van heeft)?

Eens, dat is verreweg het veiligste. Maar met zo’n kast die al is voorbedraad… dan ben je er toch met hoofdschakelaar uitzetten (en vervolgens spanningsloosheid checken), de draden vanuit de hoofdschakelaar aansluiten op de groepen en aarde verbinden op de aardrail?

[Rensjuh]

Ja, dat is alles.
Alleen is het, zoals met alles, makkelijk om te weten waar je mee bezig bent.

Dus ook met elektra, stroom kan best zeer doen en veel stuk maken.
Ik heb verhalen gehoord over het wisselen van slimme meters, hierbij werd de 0 niet aangesloten.
Gevolg, alle aangesloten elektrische apparatuur in huis kapot.
En dat is dan door mensen gedaan die hele dagen bezig zijn met alleen meters vervangen.
Nu zijn dat vaak omgeschoolde mensen die uit een ander vakgebied komen, maar die zouden toch wel op de hoogte moeten zijn dat je de 0 niet moet vergeten en toch gaat het daar (regelmatig) mis.

Jouw verzekering gaat jou denk ik niet helpen als jij hier aan loopt te prutsen zonder kennis en ervaring...
Met dan weer alle bijkomende kosten van dien.
Nu wil het niet zeggen dat het met een elektricien altijd 100% goed gaat, maar de kans van slagen is toch echt een stuk groter.
