TLDR; Ziet iemand een verdacht component op deze printplaat? Zou 12 en 24 volt moeten leveren.

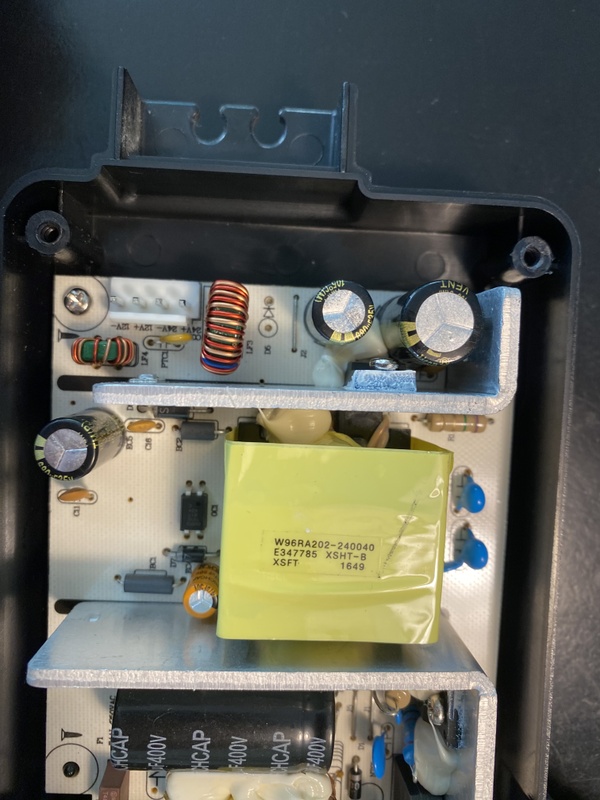

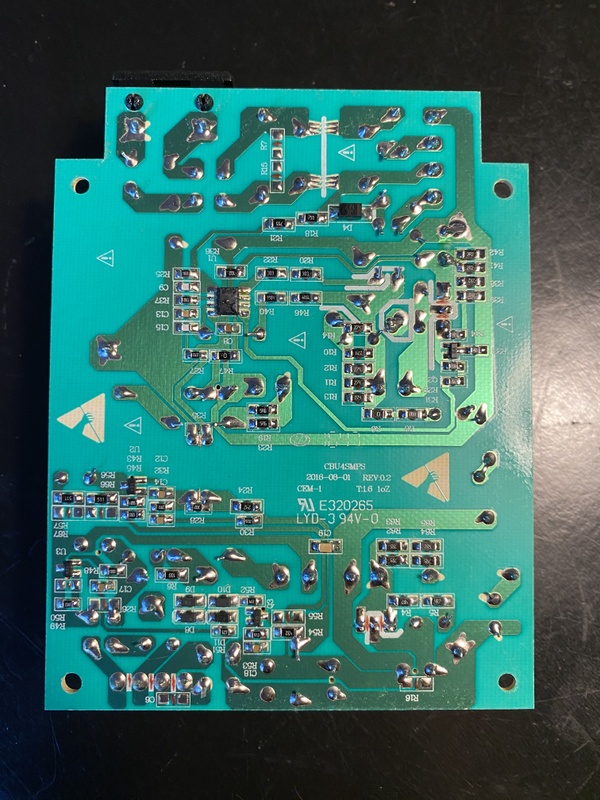

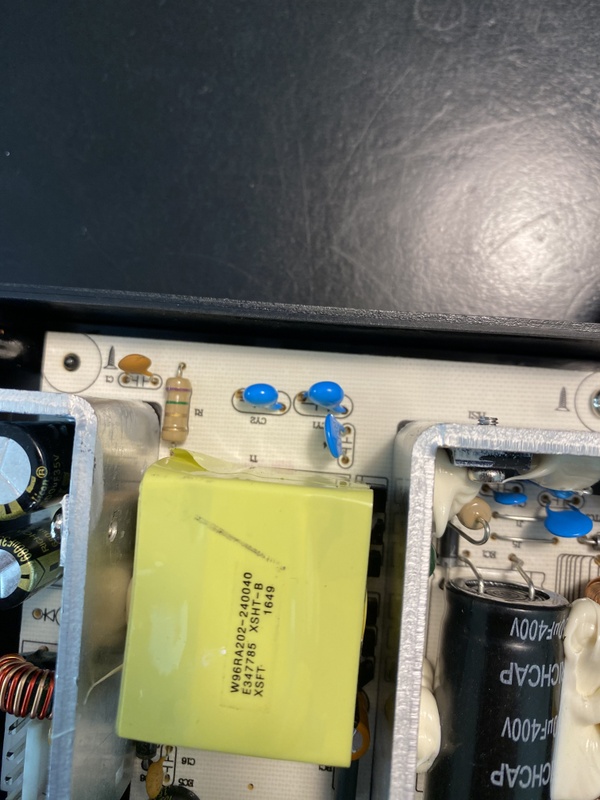

Helaas lijkt de control box van mijn elektrische auping spiraal defect. Hij reageert namelijk nergens meer op. Ook de relays klikken niet meer. Deze control boxen zijn slecht leverbaar en vrij prijzig. Daarom dacht ik, ik maak hem eens open. Blijkt er een voedingsprintplaat in te zitten die +24v en +12v levert. Doorgemeten. Geeft netjes 24.2v, maar helaas 0 op de 12v pinnen.
De 12v is waarschijnlijk voor het besturingsgedeelte / rf ontvanger voor de afstandsbediening. Daarom heb ik deze losgemaakt, een 12V 2A voeding aangekoppeld. En nu reageert hij wel op de afstandsbediening. Ook klikken de relays. Ik zie de motoren ook bewegen. Maar ze lijken te weinig kracht te hebben om het bed op te tillen. Dus de print lijkt te weinig ampere / stroom te leveren.
Als ik de spanning meet onder load zakt deze in van 24v naar 10-12v. Ik zou er net zoals bij 12v een 24v voeding aan kunnen hangen maar dat vind ik toch spannender. Zullen vrij hongerige motoren zijn gezien ze de hele bodem + matras + volwassenen op moeten kunnen tillen.
Dus; 12v geeft 0v. 24v geeft wel 24v maar zakt in onder load lijkt dus te weinig stroom / ampere te geven. Iemand tips?:strip_exif()/f/image/QCROVCoevk4YAaP20mMnToYr.jpg?f=fotoalbum_large)
:strip_exif()/f/image/FRzVhkDL7AlIH04bNDOAArxO.jpg?f=fotoalbum_large)
:strip_exif()/f/image/plRiNuMJlg4td3FDk32FfnbE.jpg?f=fotoalbum_large)
:strip_exif()/f/image/lSl8ajVxwvbuW9K5BhL26Rxp.jpg?f=fotoalbum_large)
:strip_exif()/f/image/GhG3zDtU6nE1dDLNTwTVUvI2.jpg?f=fotoalbum_large)
Helaas lijkt de control box van mijn elektrische auping spiraal defect. Hij reageert namelijk nergens meer op. Ook de relays klikken niet meer. Deze control boxen zijn slecht leverbaar en vrij prijzig. Daarom dacht ik, ik maak hem eens open. Blijkt er een voedingsprintplaat in te zitten die +24v en +12v levert. Doorgemeten. Geeft netjes 24.2v, maar helaas 0 op de 12v pinnen.
De 12v is waarschijnlijk voor het besturingsgedeelte / rf ontvanger voor de afstandsbediening. Daarom heb ik deze losgemaakt, een 12V 2A voeding aangekoppeld. En nu reageert hij wel op de afstandsbediening. Ook klikken de relays. Ik zie de motoren ook bewegen. Maar ze lijken te weinig kracht te hebben om het bed op te tillen. Dus de print lijkt te weinig ampere / stroom te leveren.
Als ik de spanning meet onder load zakt deze in van 24v naar 10-12v. Ik zou er net zoals bij 12v een 24v voeding aan kunnen hangen maar dat vind ik toch spannender. Zullen vrij hongerige motoren zijn gezien ze de hele bodem + matras + volwassenen op moeten kunnen tillen.
Dus; 12v geeft 0v. 24v geeft wel 24v maar zakt in onder load lijkt dus te weinig stroom / ampere te geven. Iemand tips?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QCROVCoevk4YAaP20mMnToYr.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FRzVhkDL7AlIH04bNDOAArxO.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/plRiNuMJlg4td3FDk32FfnbE.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lSl8ajVxwvbuW9K5BhL26Rxp.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GhG3zDtU6nE1dDLNTwTVUvI2.jpg?f=user_large)
[ Voor 43% gewijzigd door Torac op 29-01-2024 14:38 ]
