Ik heb een tuya ledstrip geflashed middels cloudcutter naar ESPHome.

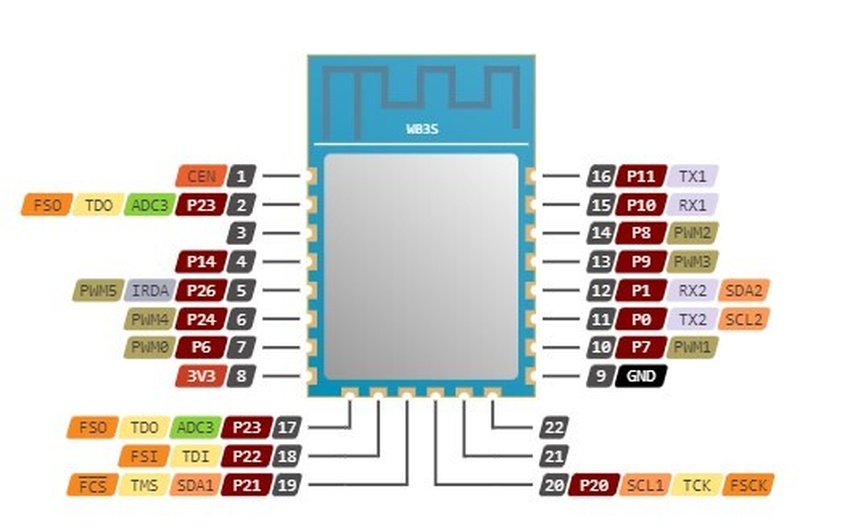

De ledstrip is gebaseerd op een WB3S tuya chip. Als ik naar de pinout en de yaml code kijk, zie ik dat er nog een aantal pins over zijn die ik wellicht een ander doel kan geven.
Ik wil namelijk een tweetal schakelaars (relais?) toevoegen om twee aparte delen van deze strip aan en uit te zetten. De kleur mag daarbij gewoon hetzelfde zijn, dus ik denk dat ik dan de 12v lijn kan onderbreken door middel van een relais of een andere soort schakelaar?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/u9uuSY6nPjGnw03mLBR3L8BT.jpg?f=user_large)
P23: een ADC pin, lijkt me niet bruikbaar?
P14: bruikbaar?
P26: in gebruik door ledstrip
P24: in gebruik door ledstrip
P6: in gebruik door ledstrip
P23: bruikbaar?
P22: bruikbaar?
P21: bruikbaar?
P20: bruikbaar?
P7: bruikbaar?
P0: TX2 niet bruikbaar?
P1: RX2 niet bruikbaar?
P9: in gebruik door ledstrip
P8: in gebruik door ledstrip
P11: TX1 niet bruikbaar?
P10: niet bruikbaar?
Er zit ook nog een knop op de achterkant van de behuizing, deze doet nu nog niks. Deze wil ik ook laten werken als het kan. Dan zou ik dus nog 3 pins zoeken. Hoe kom ik er achter waar de knop zit en op welke pin ik een schakelaar kan aansluiten?
De ledstrip is gebaseerd op een WB3S tuya chip. Als ik naar de pinout en de yaml code kijk, zie ik dat er nog een aantal pins over zijn die ik wellicht een ander doel kan geven.
Ik wil namelijk een tweetal schakelaars (relais?) toevoegen om twee aparte delen van deze strip aan en uit te zetten. De kleur mag daarbij gewoon hetzelfde zijn, dus ik denk dat ik dan de 12v lijn kan onderbreken door middel van een relais of een andere soort schakelaar?
P23: een ADC pin, lijkt me niet bruikbaar?
P14: bruikbaar?
P26: in gebruik door ledstrip
P24: in gebruik door ledstrip
P6: in gebruik door ledstrip
P23: bruikbaar?
P22: bruikbaar?
P21: bruikbaar?
P20: bruikbaar?
P7: bruikbaar?
P0: TX2 niet bruikbaar?
P1: RX2 niet bruikbaar?
P9: in gebruik door ledstrip
P8: in gebruik door ledstrip
P11: TX1 niet bruikbaar?
P10: niet bruikbaar?
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
| esphome: ## name: upk2esphome-bk7231t ## name: ledstrip-tv-meubel name: ledstrip-tv-meubel comment: "Ledstrip op/onder tv meubel. 192.168.2.80" bk72xx: board: generic-bk7231t-qfn32-tuya logger: web_server: captive_portal: mdns: api: password: Idsaa1CTdloH4dQ9iAsDJlEV9ySJDuRCJfW8NQu8VIc= ota: password: 6425f61d7f33a2d52562cab708bc59aa wifi: ssid: !secret wifi_ssid password: !secret wifi_password ap: manual_ip: static_ip: 192.168.2.80 gateway: 192.168.2.1 subnet: 255.255.255.0 button: - platform: restart name: Restart debug: update_interval: 30s text_sensor: - platform: debug reset_reason: name: Reset Reason - platform: libretiny version: name: LibreTiny Version sensor: - platform: uptime name: Uptime output: - platform: libretiny_pwm id: output_red pin: P9 - platform: libretiny_pwm id: output_green pin: P24 - platform: libretiny_pwm id: output_blue pin: P26 - platform: libretiny_pwm id: output_cold pin: P8 - platform: libretiny_pwm id: output_warm pin: P6 light: - platform: rgbww id: light_rgbww name: Light color_interlock: true cold_white_color_temperature: 6500 K warm_white_color_temperature: 2700 K red: output_red green: output_green blue: output_blue cold_white: output_cold warm_white: output_warm |
Er zit ook nog een knop op de achterkant van de behuizing, deze doet nu nog niks. Deze wil ik ook laten werken als het kan. Dan zou ik dus nog 3 pins zoeken. Hoe kom ik er achter waar de knop zit en op welke pin ik een schakelaar kan aansluiten?
[ Voor 3% gewijzigd door wautah91 op 16-01-2024 15:38 . Reden: pinout toevoegd ]
Mijn smarthome blog artikelen over: Thuisaccu | Dynamische energieprijzen | Watermeter
Dus hopelijk komt dat snel.
