Verwarming doet het (deels) niet

[Hamsterhein]

Middag, sinds kort doet de verwarming (de gewone radiatoren en convectorputten) het niet, gelukkig doet de vloerverwarming het wel. Ik ben niet heel technisch, wat opvalt is dat we een tweetal stoppenkasten hebben. 1 grote in de garage en een kleinere in de technische ruimte (ketel ruimte)

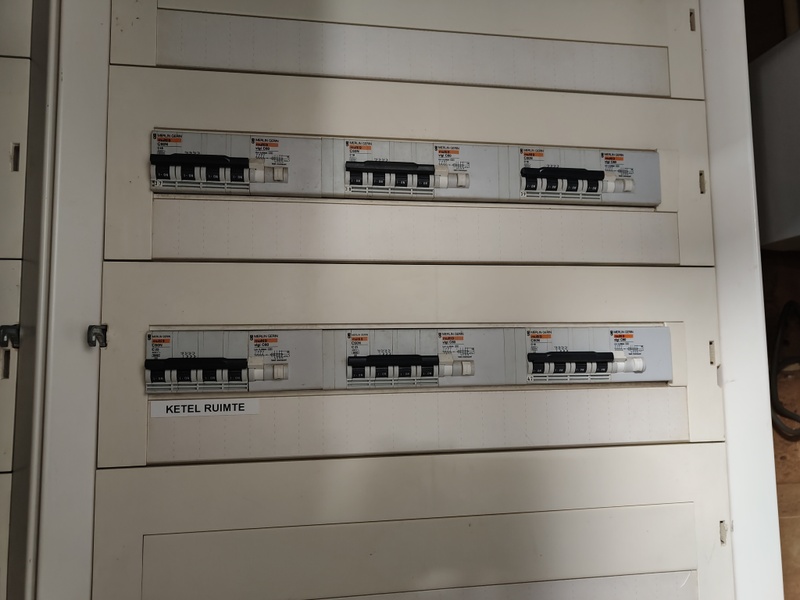

1) De test knop van de Ketel ruimte aardlekautomaat in de garage doet het niet. Als ik de automaat uitschakel door de hendel naar beneden te doen dan is de groepenkast in de technische ruimte ook uitgeschakeld.

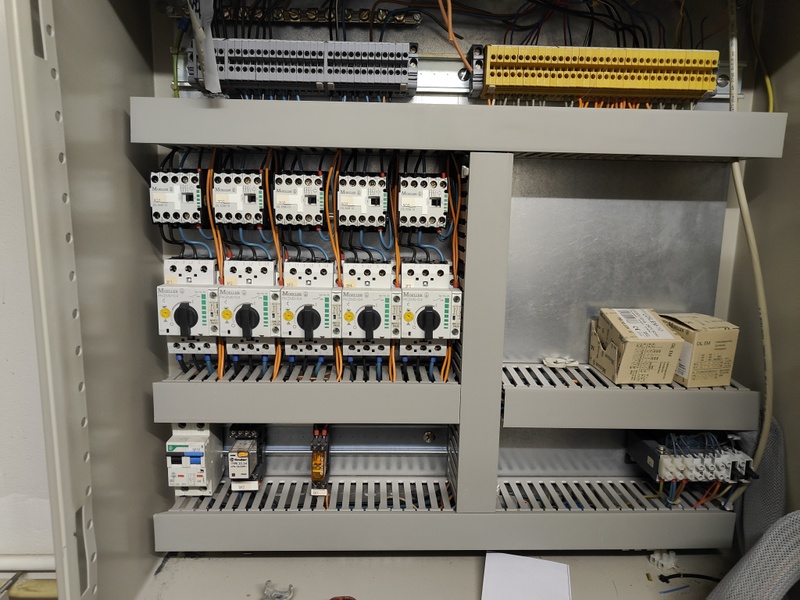

2) Convector 1 van een technische kast in de technische ruimte maakt een zoemend geluid. Als ik de Moeller PKZM0-04 uitschakel (convector 1) dan is het geluid van deze kast amper hoorbaar.

Bijgaand wat foto's. Het betreft een Siemens Landis Staefa systeem











Heeft het wellicht te maken met de Moeller?

[DutchWing]

Heb je een regelkast schema? Hoe zit het onderling aangesloten.
Er zit ook ergens nog een regelaar, ik vermoed een RVL.

Ik zou persoonlijk de partij welke hier altijd komt langs sturen, een gewone huis, tuin en keuken installateur gaat hier (meestal) niet uitkomen in het algemeen.

Op de twee rechter DIL EEM-10 magneetschakelaars kun je meten of er tussen contact A1 en A2 wel spanning staat. De linker 3 zijn bekrachtigd.

Daarnaast kun je de siemenskleppen handmatig opendraaien en vergrendelen. Voor de middelste moet je alleen het kapje eraf halen en de motor stekkertje lostrekken zodat deze niet uit zichzelf terug gaat. De buitenste is indrukken en draaien daarna het lipje eruit trekken voor de vergrendeling.

LET OP! Er gaat dan wel maximale aanvoertemperatuur water naar dat afgifte circuit, dus bij twijfels wat erop zit niet doen.

Ps. De pompen zouden ook wel eens vervangen mogen worden of misschien is er al een stuk.

[ Voor 96% gewijzigd door DutchWing op 14-01-2024 12:56 ]

[devriesjande]

Doet de linker elektrische afsluiter het wel? Of draait de pomp niet? Aan de temperatuur te zien loopt daar geen water door. Zoals @DutchWing al schrijft, is er een schema?
Aan de stand van de magneetschakelaars te zien zijn er maar drie pompen aangestuurd. Klopt het dat er nu drie pompen draaien?

[ Voor 27% gewijzigd door devriesjande op 14-01-2024 12:58 ]

[andre208]

De middelste klepmotor lijkt ook dicht te staan. En bij de linker lekt er wat de druppels hangen aan de pomp. En pas op bij sleutelen aan de klep het is een 230 volt uitvoering. En ik denk dat de gezocht RVL in de deur ingebouwd is. Wel een oud systeem.

Als nu alleen de klep stuk is van de linkse knop induwen en draaien dan het schuifje in het midden naar buiten zetten dan blijft hij open staan.

Van de middelste klep deksel eraf en stekker naar motor los deksel er op en een stuk verdraaien.

[Hamsterhein]

DutchWing schreef op zondag 14 januari 2024 @ 12:42:
Heb je een regelkast schema? Hoe zit het onderling aangesloten.
Er zit ook ergens nog een regelaar, ik vermoed een RVL.

Ik zou persoonlijk de partij welke hier altijd komt langs sturen, een gewone huis, tuin en keuken installateur gaat hier (meestal) niet uitkomen in het algemeen.

Op de twee rechter DIL EEM-10 magneetschakelaars kun je meten of er tussen contact A1 en A2 wel spanning staat. De linker 3 zijn bekrachtigd.

Daarnaast kun je de siemenskleppen handmatig opendraaien en vergrendelen. Voor de middelste moet je alleen het kapje eraf halen en de motor stekkertje lostrekken zodat deze niet uit zichzelf terug gaat. De buitenste is indrukken en draaien daarna het lipje eruit trekken voor de vergrendeling.

LET OP! Er gaat dan wel maximale aanvoertemperatuur water naar dat afgifte circuit, dus bij twijfels wat erop zit niet doen.

Ps. De pompen zouden ook wel eens vervangen mogen worden of misschien is er al een stuk.

Ik was een foto vergeten toe te voegen. Volgens mij is dit het regelkast schema

[Onbekend]

Hamsterhein schreef op zondag 14 januari 2024 @ 12:34:
1) De test knop van de Ketel ruimte aardlekautomaat in de garage doet het niet. Als ik de automaat uitschakel door de hendel naar beneden te doen dan is de groepenkast in de technische ruimte ook uitgeschakeld.

De testknop van een aardlekautomaat hoort altijd te werken.
Als deze niet werkt, staat er geen spanning op de aardlekautomaat. (Of hij is stuk, maar dat komt zelden voor.)

Onderzoek eens verder naar de rest van elektrische installatie daarvoor waarom er geen spanning op de aardlekautomaat staat. Werken er meer dingen niet meer? En alle andere aardlekautomaten werken nog wel met de testknop?

[ Voor 7% gewijzigd door Onbekend op 14-01-2024 13:09 ]

[DutchWing]

Hamsterhein schreef op zondag 14 januari 2024 @ 13:02:
[...]


Ik was een foto vergeten toe te voegen. Volgens mij is dit het regelkast schema

[Afbeelding]

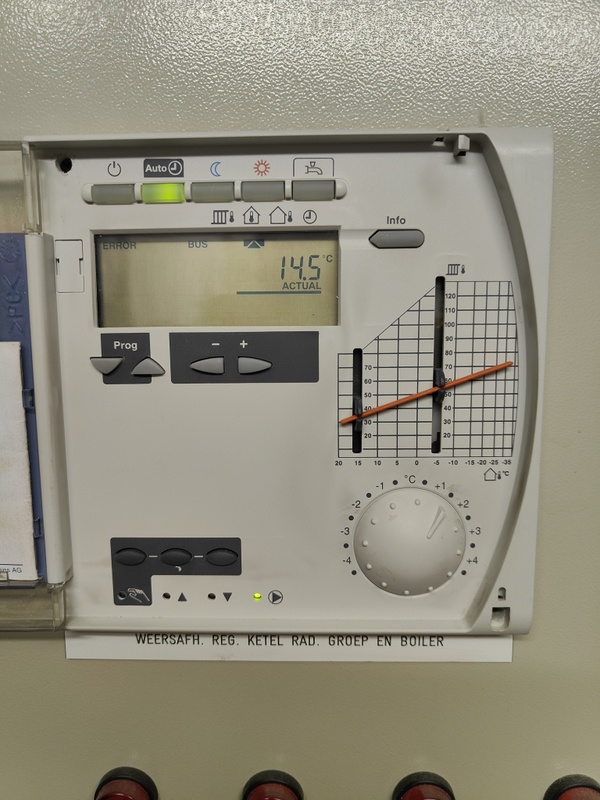

Door op de info toets meerdere malen te drukken kun je de aanvoertemperatuur, de ruimte temperatuur en de buitentemperatuur aflezen. Wat geven ze aan?

[Hamsterhein]

Links 14.5 actual, 14 en 5,5

Rechts 17.5 , 6.5 en 54

[DutchWing]

Hamsterhein schreef op zondag 14 januari 2024 @ 13:15:
Links 14.5 actual, 14 en 5,5

Rechts 17.5 , 6.5 en 54

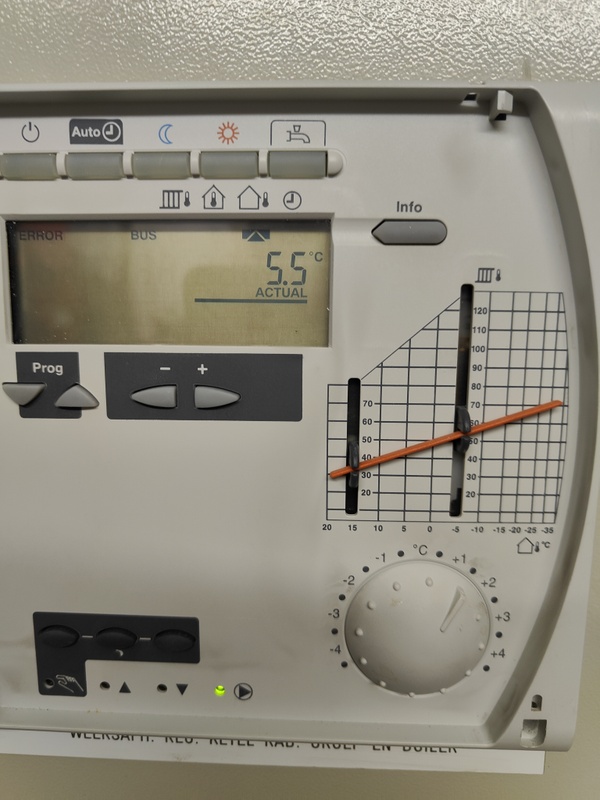

[Afbeelding]

[Afbeelding]

Ik denk dat je de volgorde even random opnoemt, maar zet van de linker RVL het schuifje bij 15 graden gelijk aan het schuifje bij -5. dus rond de 60 graden.

Dan zal de linker groep via de klep openlopen en zodoende de aanvoertemperatuur stijgen.
Indien dit klopt moet de buitenvoeler van deze RVL vervangen worden. Uit m’n hoofd voor een Siemens QAC 22.
